[Chris_mar]

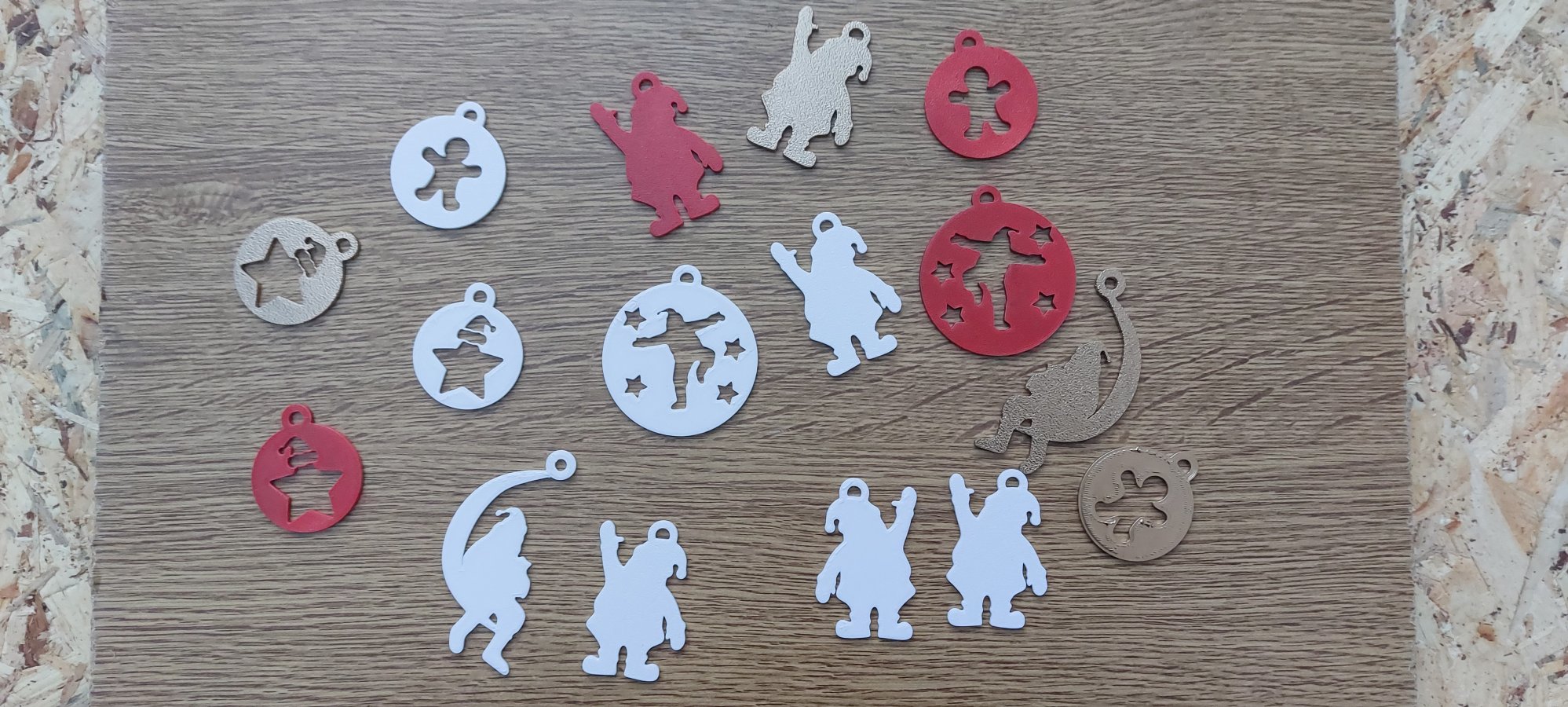

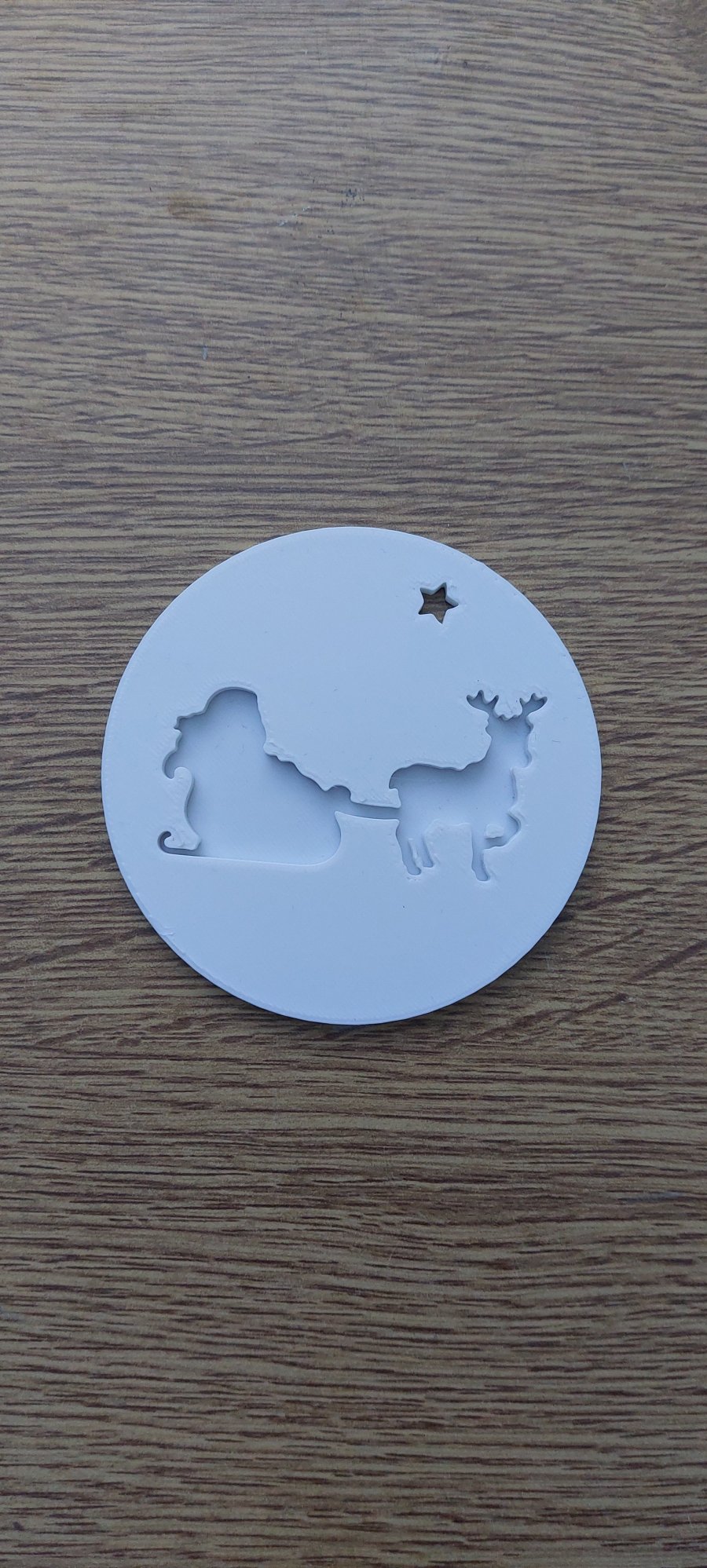

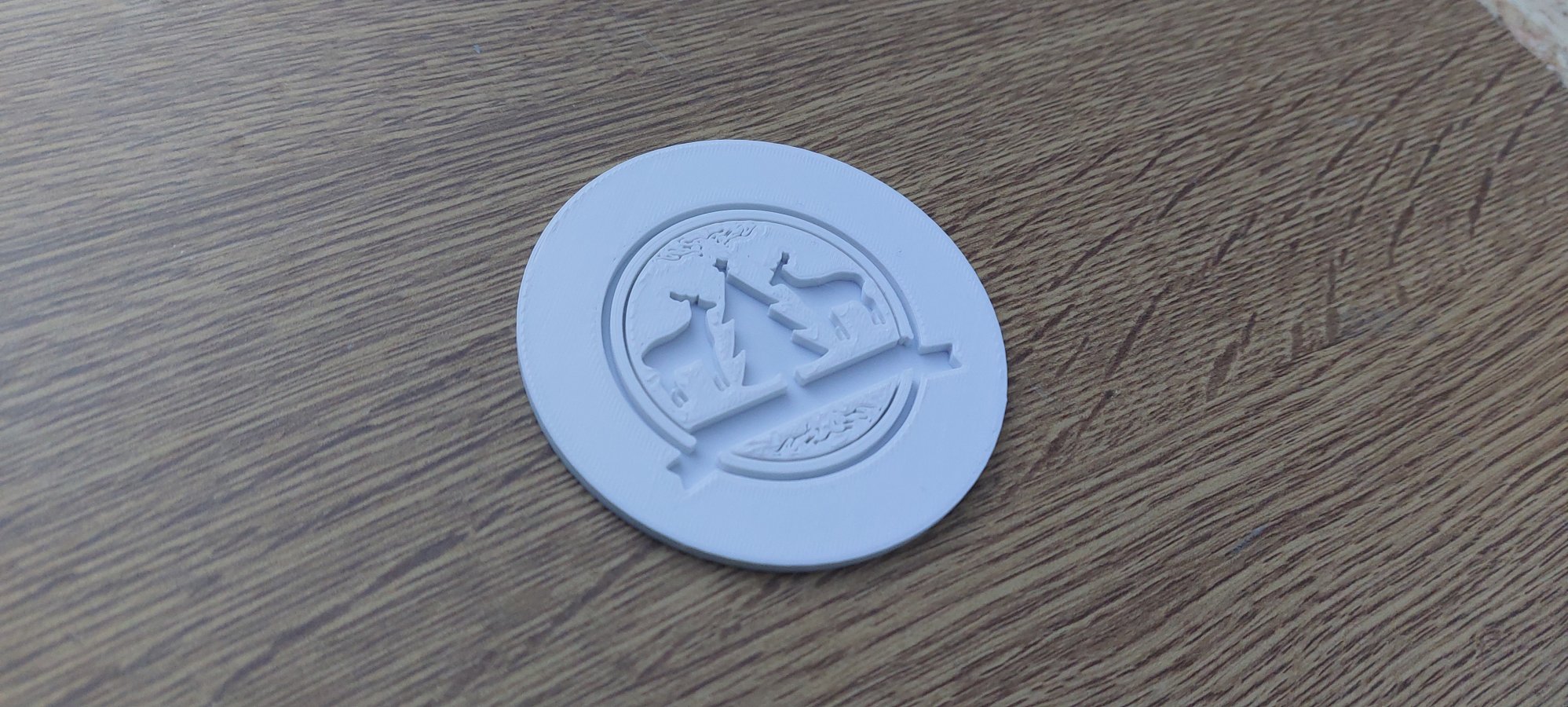

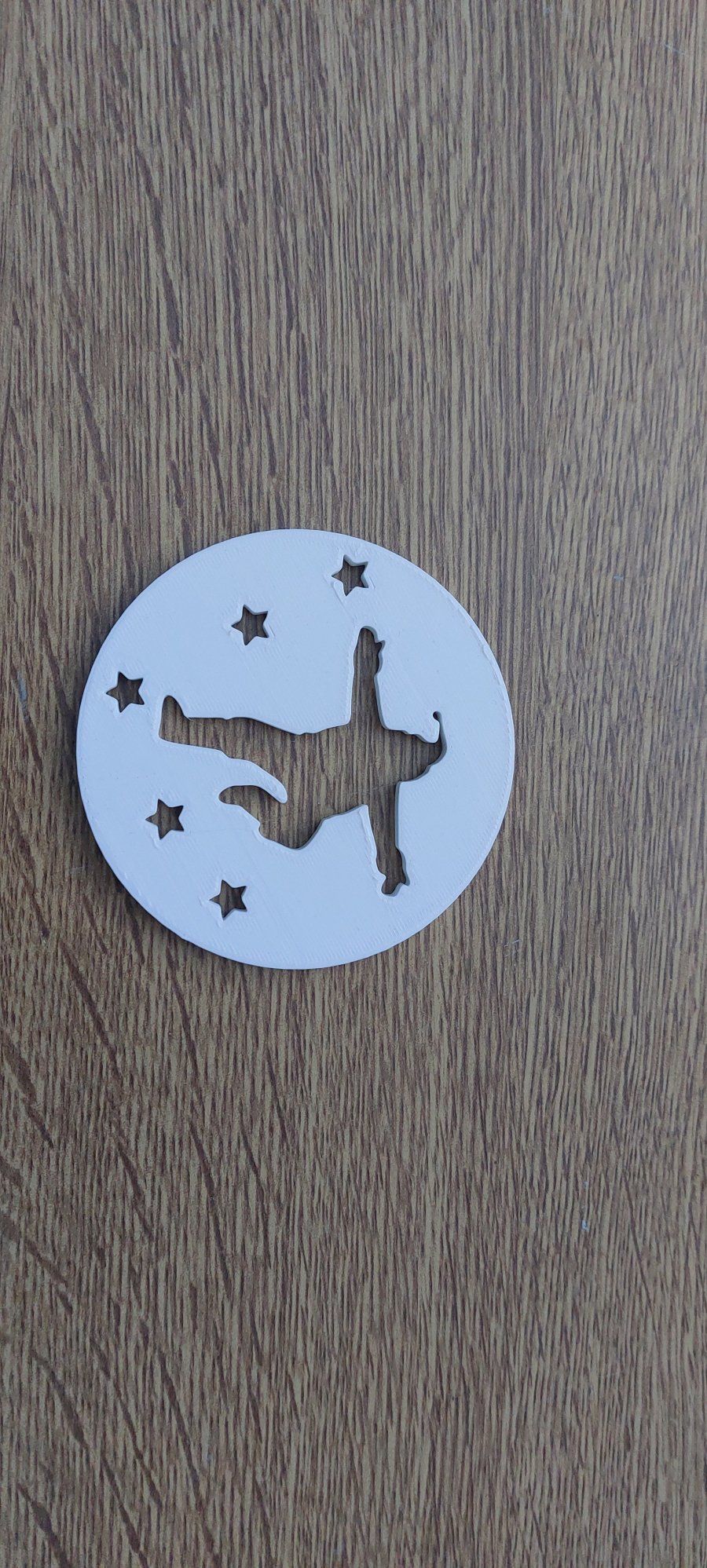

Επειδη πλησιαζουν σιγα σιγα οι γιορτινες μερες εκατσα και σχεδιασα καποια σουβερ και Χριστουγεννιατικα στολιδια στο TinkerCad με σκοπο να εκτυπωθουν με τον 3d printer.

Εχω ανεβασει τα σχεδια (σχεδον ολα) στο printables και στο cults3d. Καποια τα εβαψα με κοκκινο και χρυσο σπρει και βγηκαν πολυ ωραια (χωρις να τα τριψω)

Ενας ακομη λογος που κανω αυτο το ποστ ειναι επειδη εχω βρει ενα ωραιο online εργαλειο που επιτρεπει το edit σε αρχεια svg.

Μπορει οι περισσοτεροι να το ξερετε που ασχολειστε με laser engraving.
Ειναι το cuttle.xyz και το χρησιμοποιω στα διαφορα logo που φτιαχνω για τα μαρμαρα. Κανω extract σε μορφη pdf και το δινω στο τυπογραφειο ωστε να μου εκτπυπωσουν τα αυτοκολλητα.

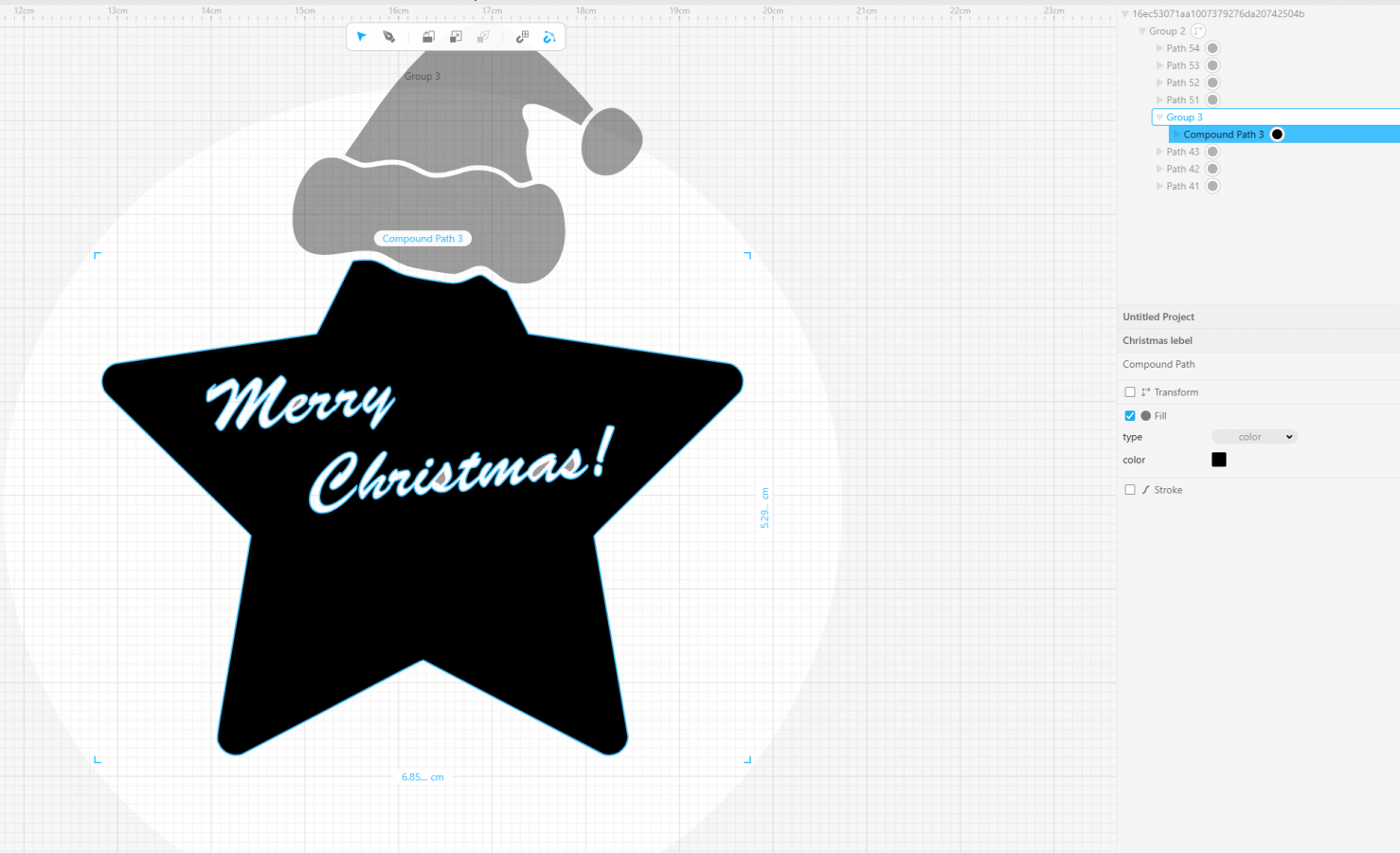

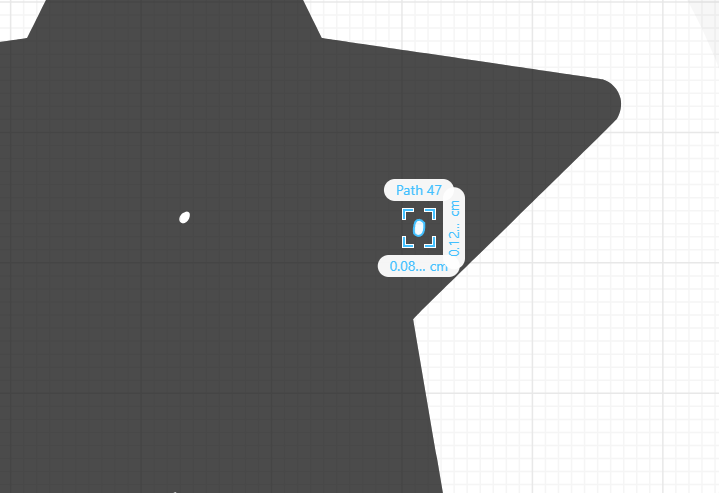

Το χρησιμοποιω επισης για να κανω scale. διορθωσω, σβησω path, κτλ σε svg αρχεια που θα τα βαλω στο TinkerCad οπως εκανα με το παρακατω


Μπορει να διορθωσει τα παντα αρκει να εχετε λιγη υπομονη.

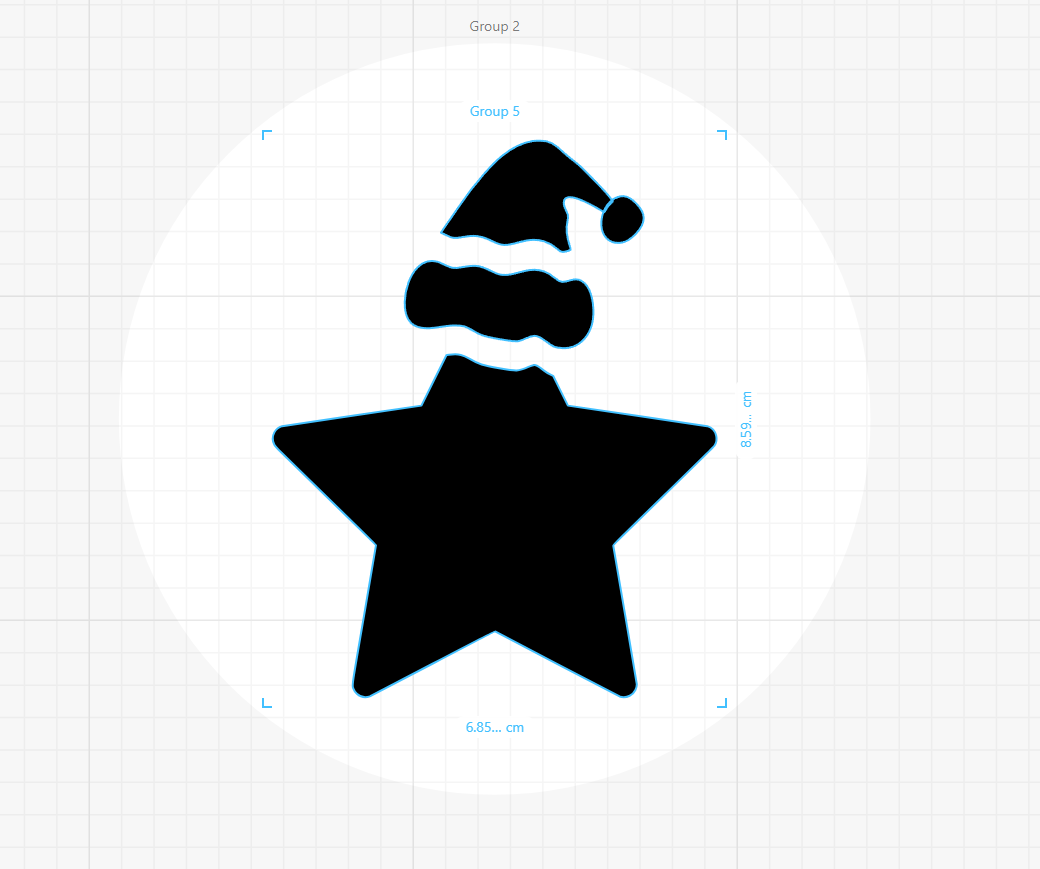

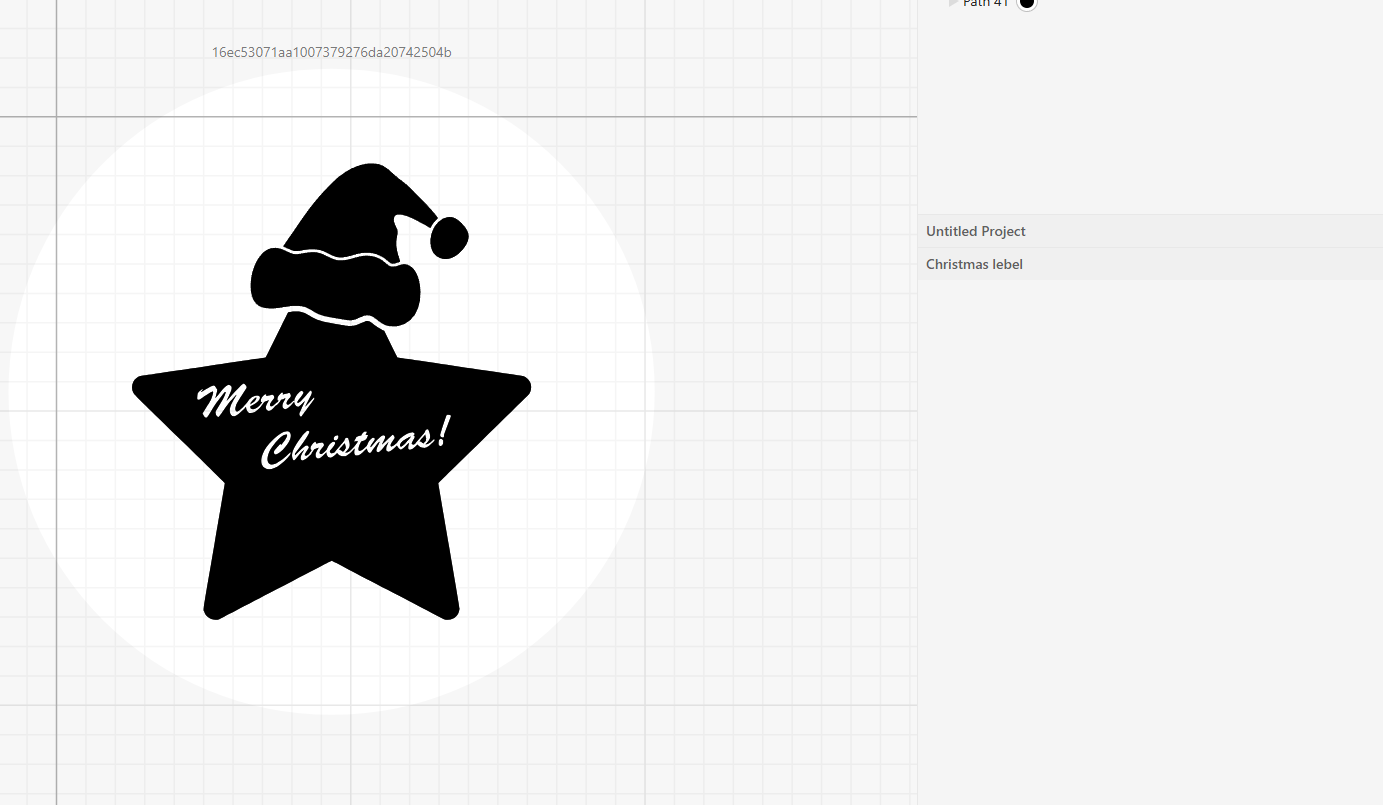

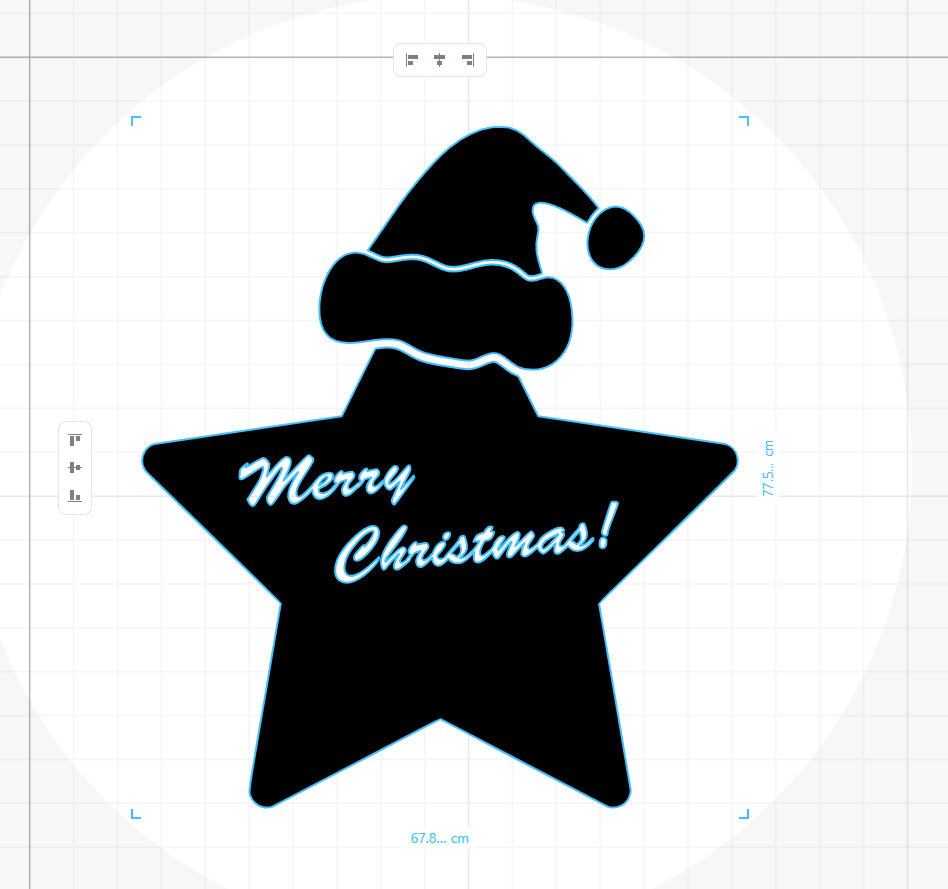

Σε αυτο το σχεδιο εσβησα το Merry Christmas και μεγαλωσα τις αποστασεις μεταξυ των 3 κομματιων ετσι ωστε να εχω το καταλληλο κενο για την 3d εκτυπωση.

Το χρησιμοποιω για svg αρχεια που βρισκω ή διαφορες εικονες που μετατρεπω σε svg (ειτε με το convertio.co ειτε με το svg trace (free)

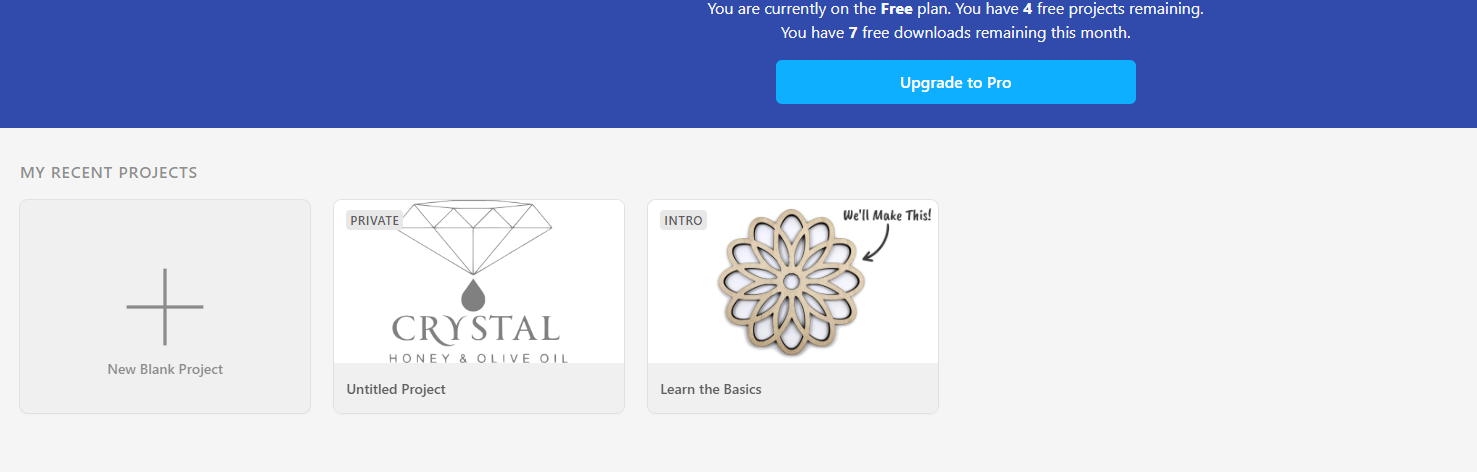

Εχω κανει sign up με google και μου δινει 5 free projects και καποια free download (νομιζω για svg αρχεια).
Στο καθε project ομως μπορουμε να δημιουργησουμε αρκετα componets (δεν ξερω ακριβως ποσα μεχρι στιγμης εχω 12 components/ project), με αποτελεσμα να εχω ακομα 4 free projects.


Εχει αρκετα εργαλεια που μπορουν να χρησιμοποιηθουν για laser engraver οπως τα παρακατω (τα περισσοτερα και πιο ωραια ειναι στην κατηγορια pro)
https://cuttle.xyz/templates/keychains (free και pro)

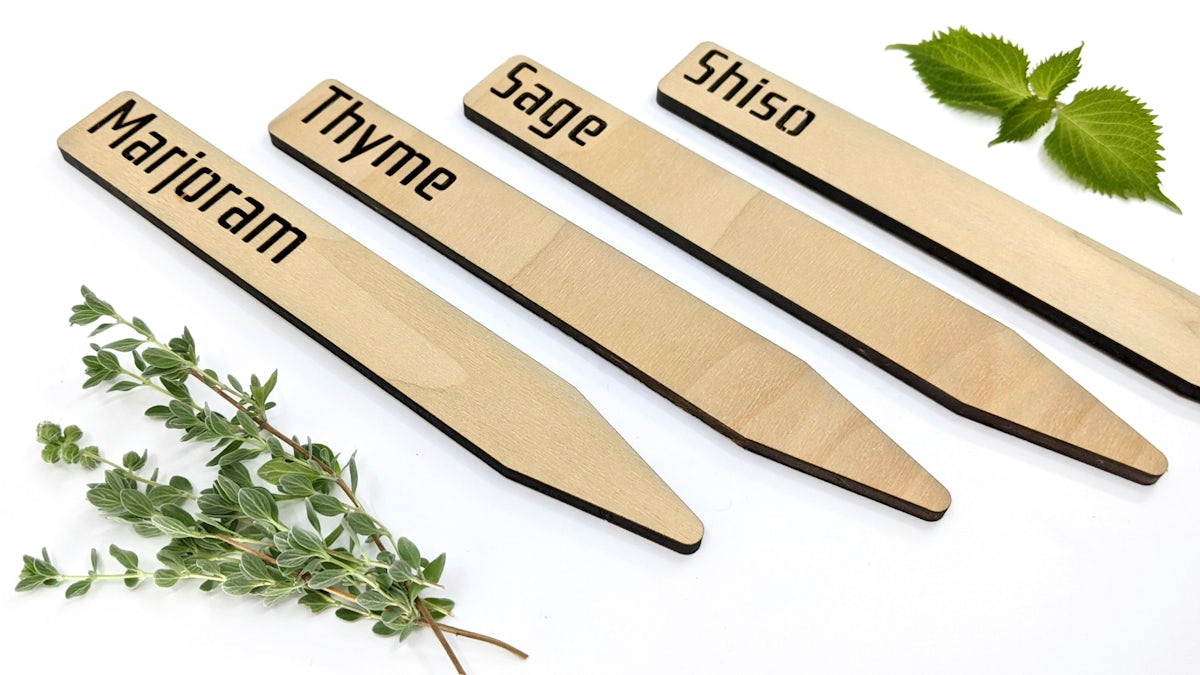

Garden Markers

This is a simple project using one text parameter and a component to cut garden markers in batch.

cuttle.xyz



[Chris_mar]

Σημερινες εκτυπωσεις.

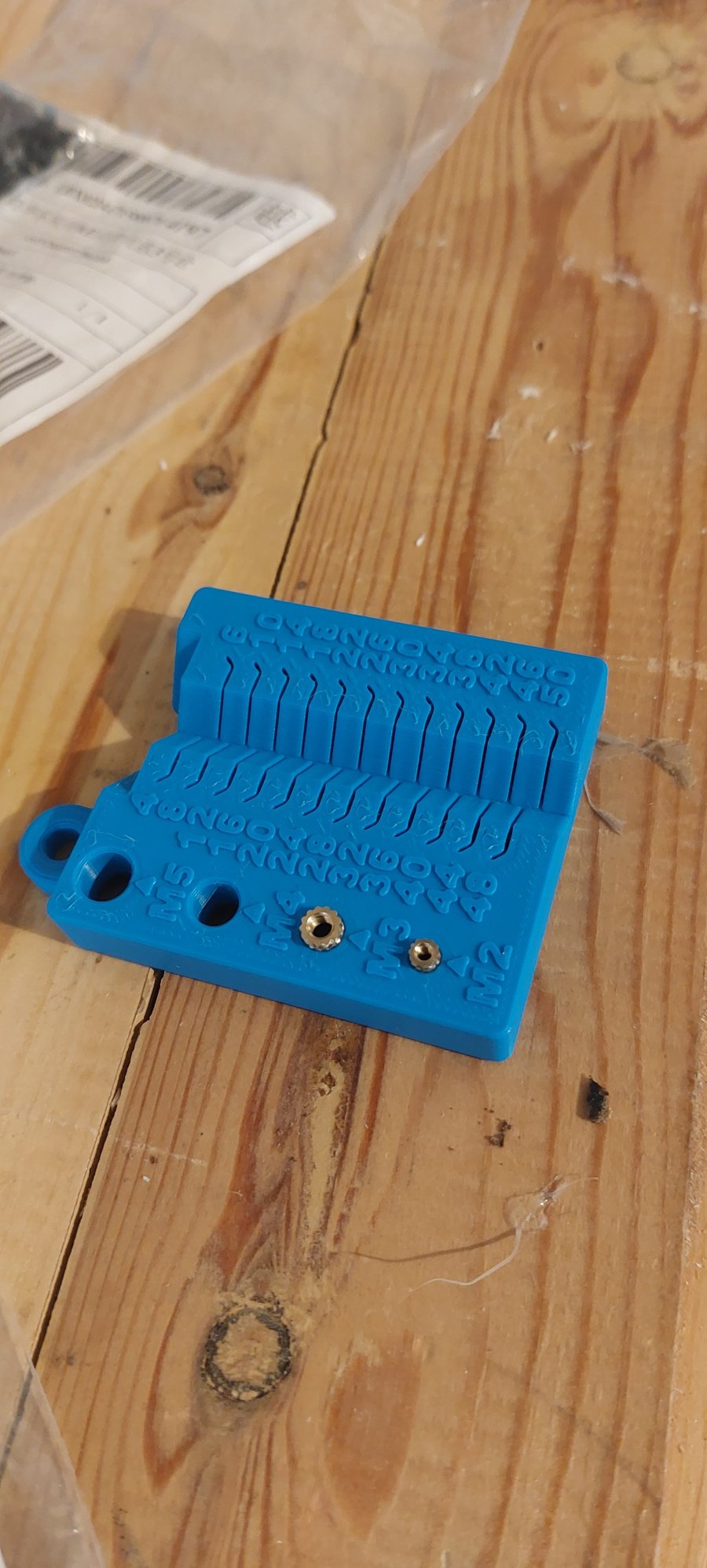

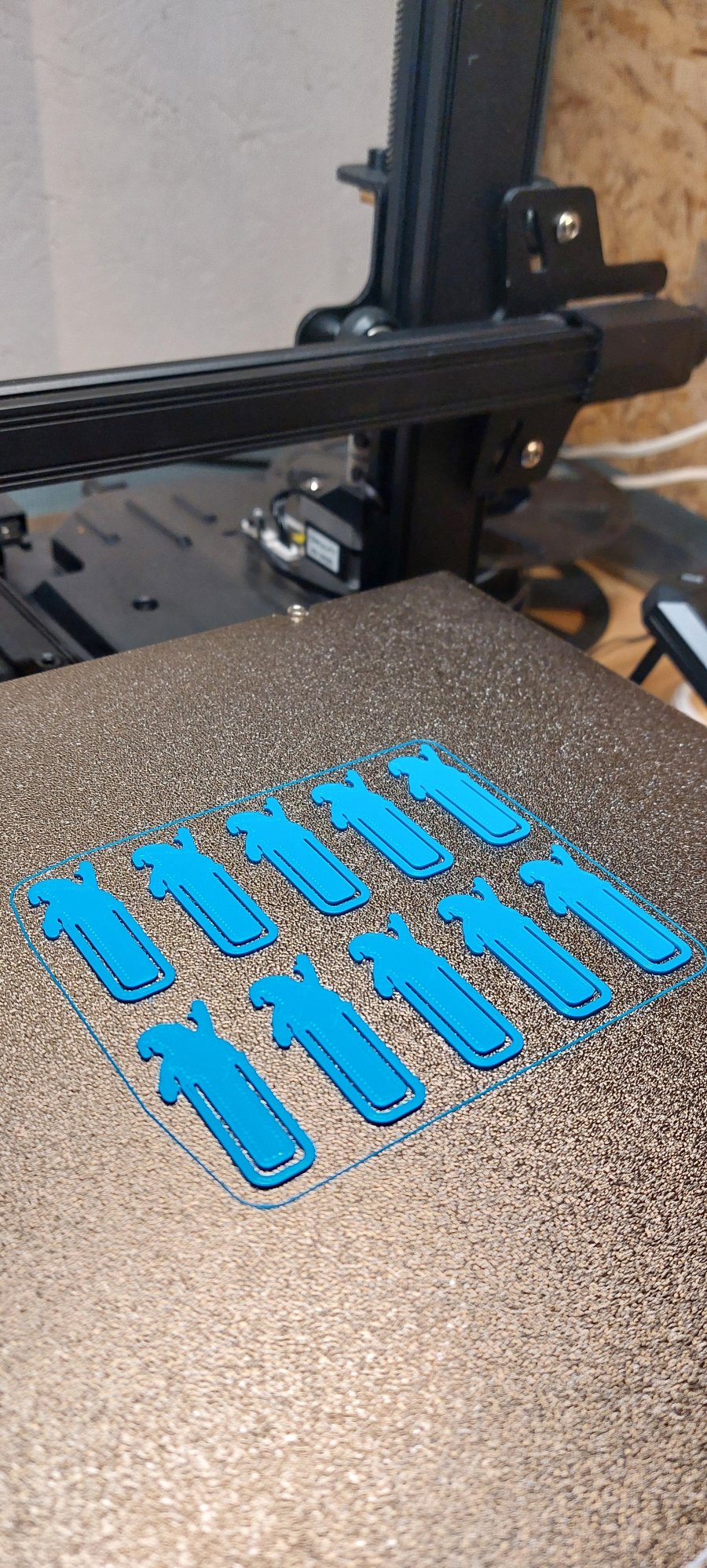

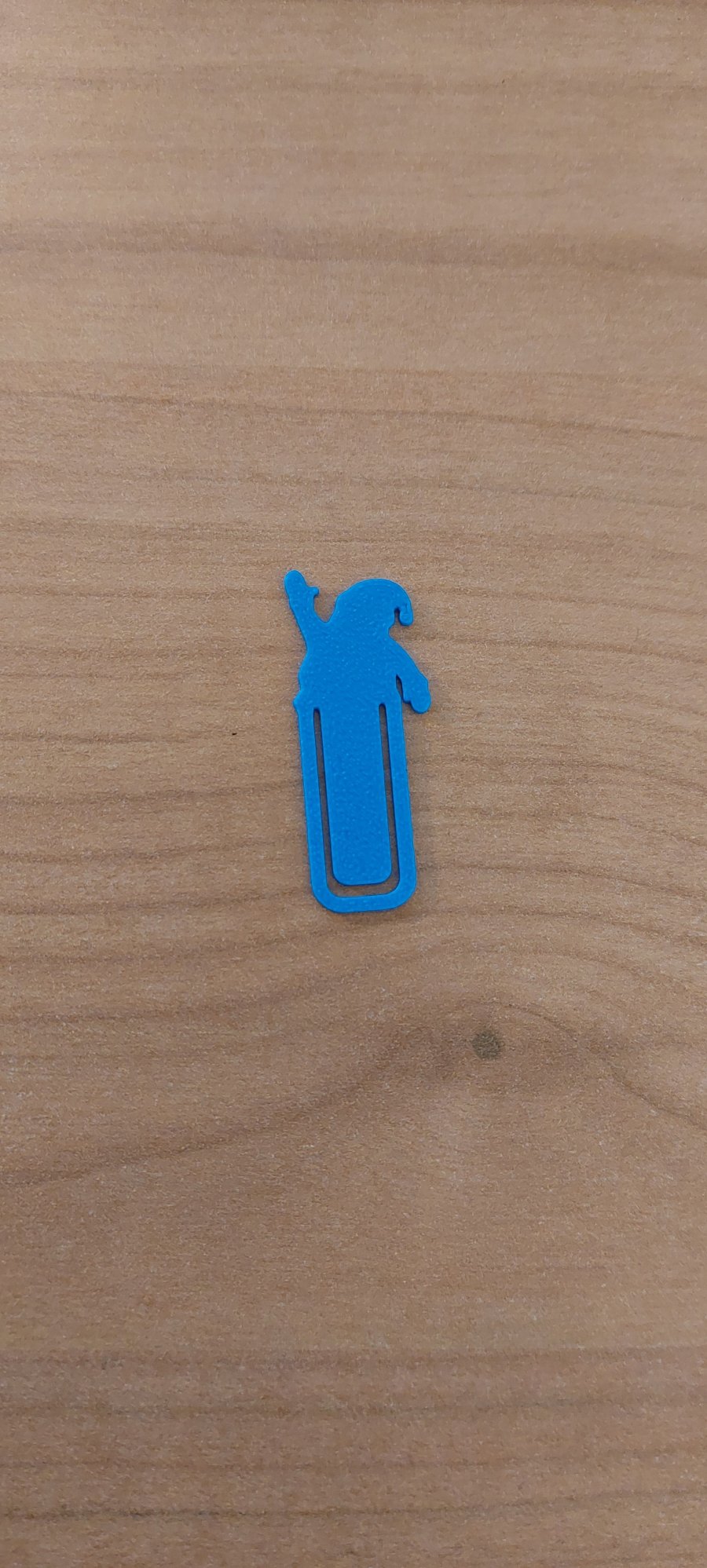

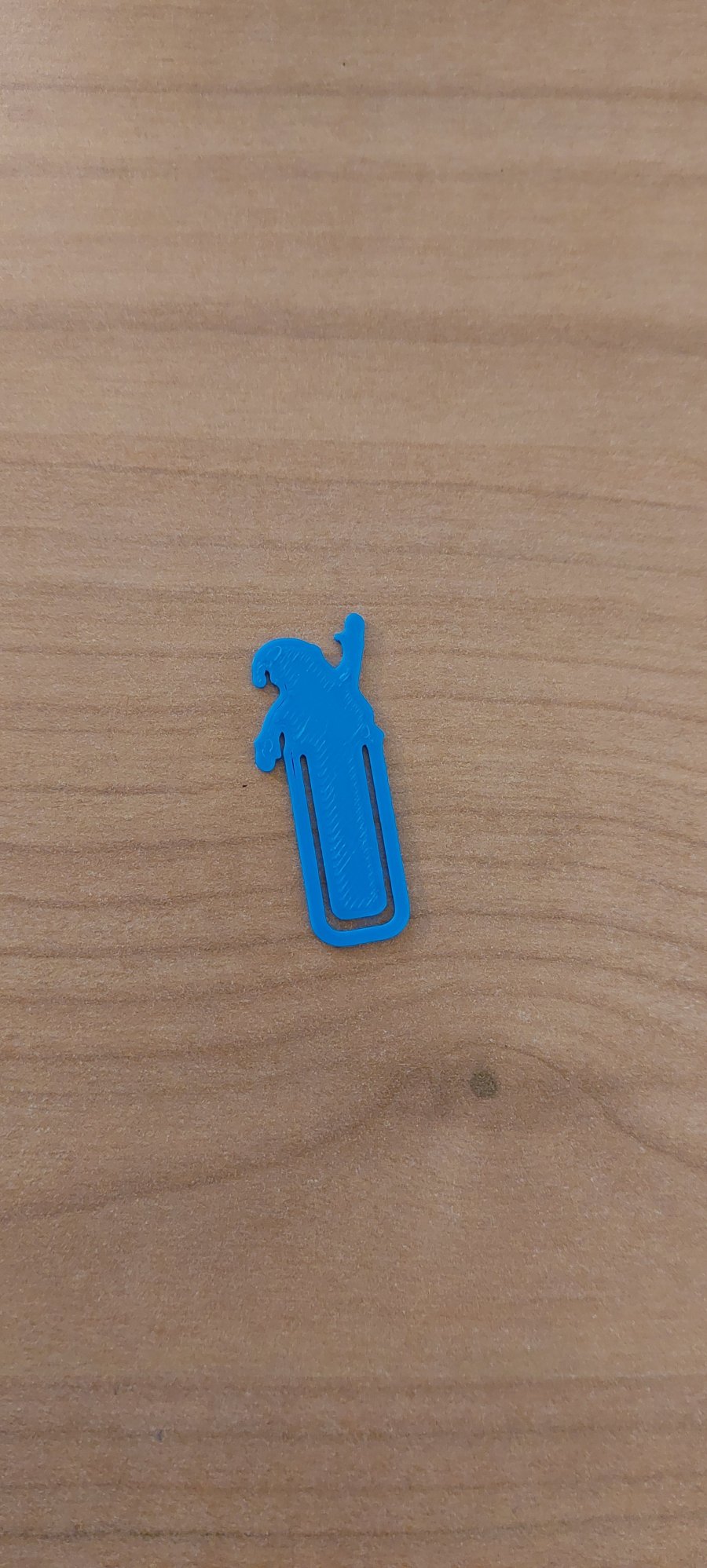

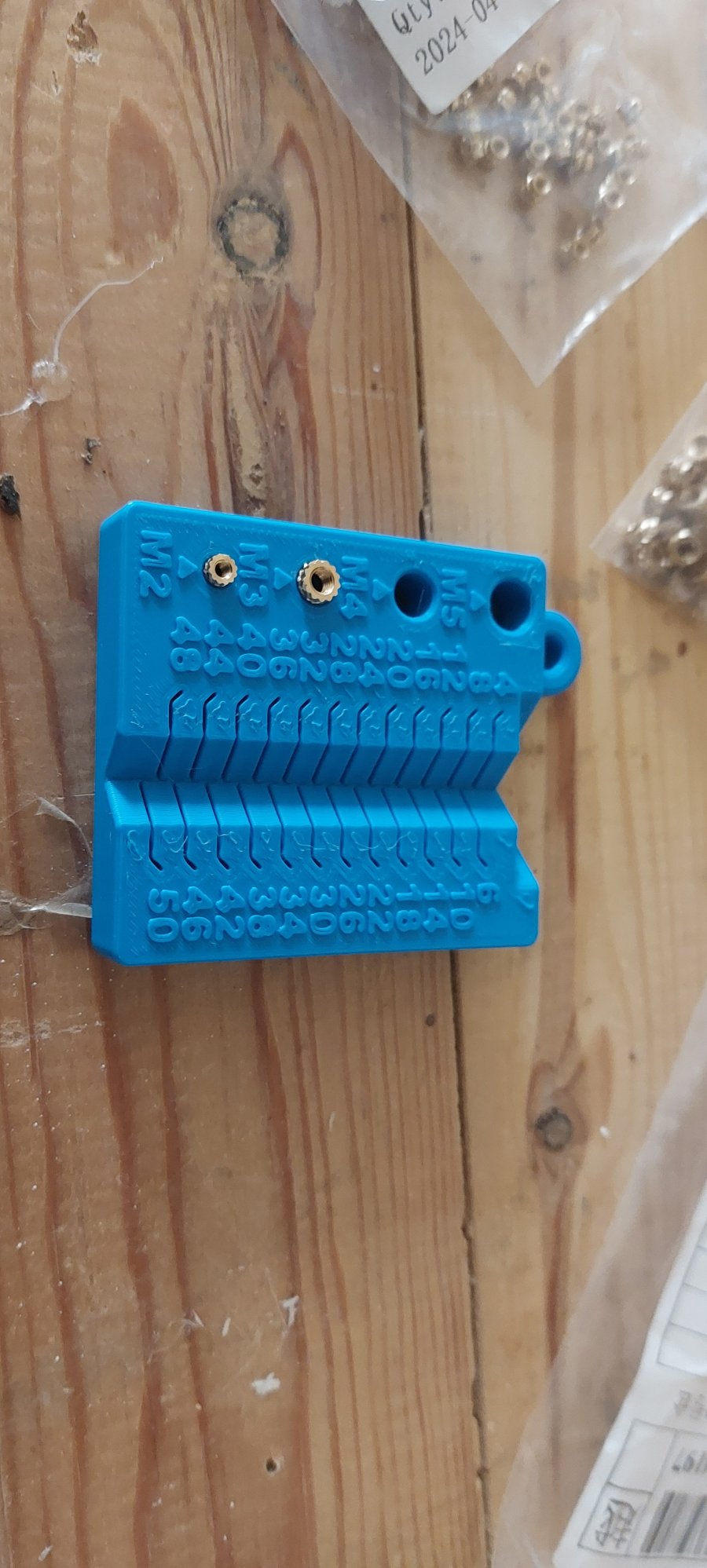

Ενας σελιδοδεικτης που σχεδιασα στο TinkerCad (printables, cults3d) και ενας μετρητης παχους/ μηκους για βιδες που βρηκα στο printables. Μου λειπουν 2 nut inserts για να το ολοκληρωσω.



[pontios]

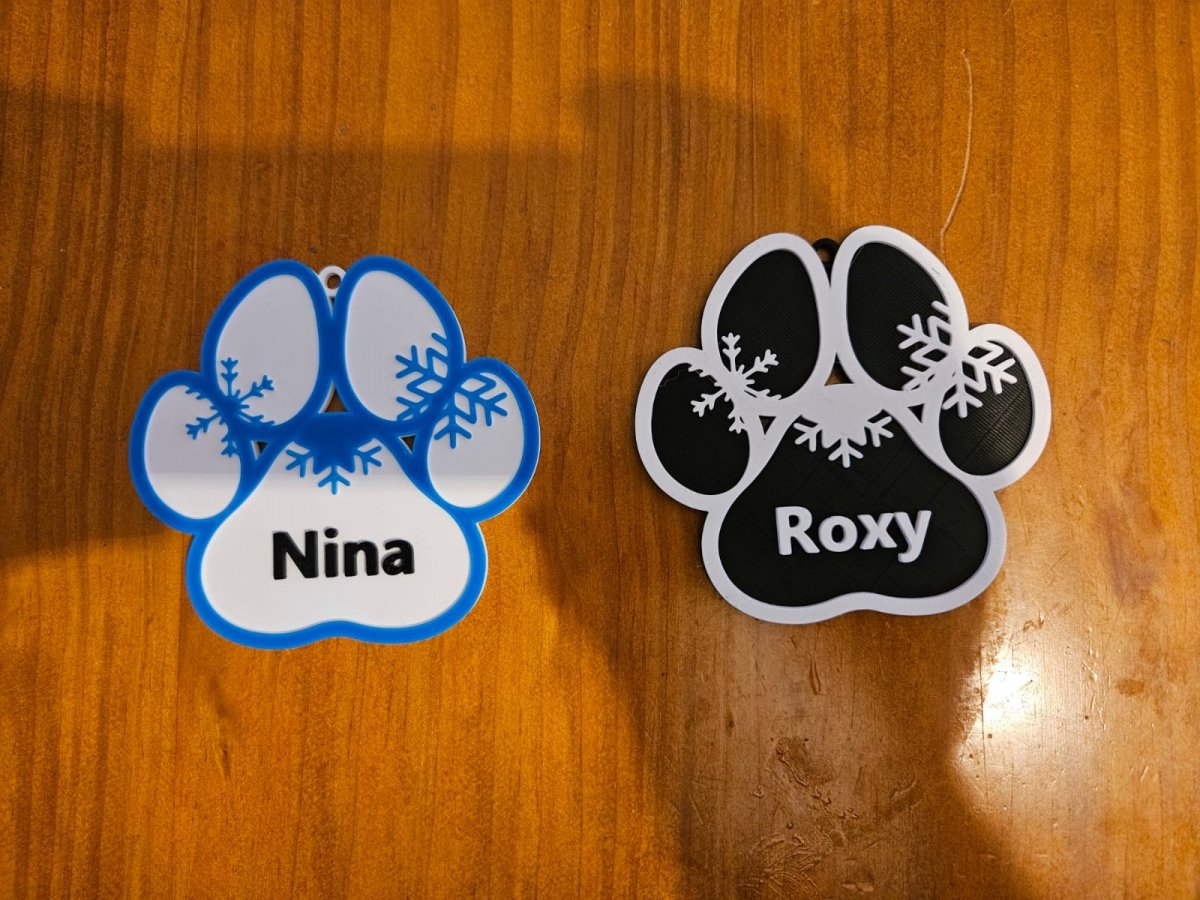

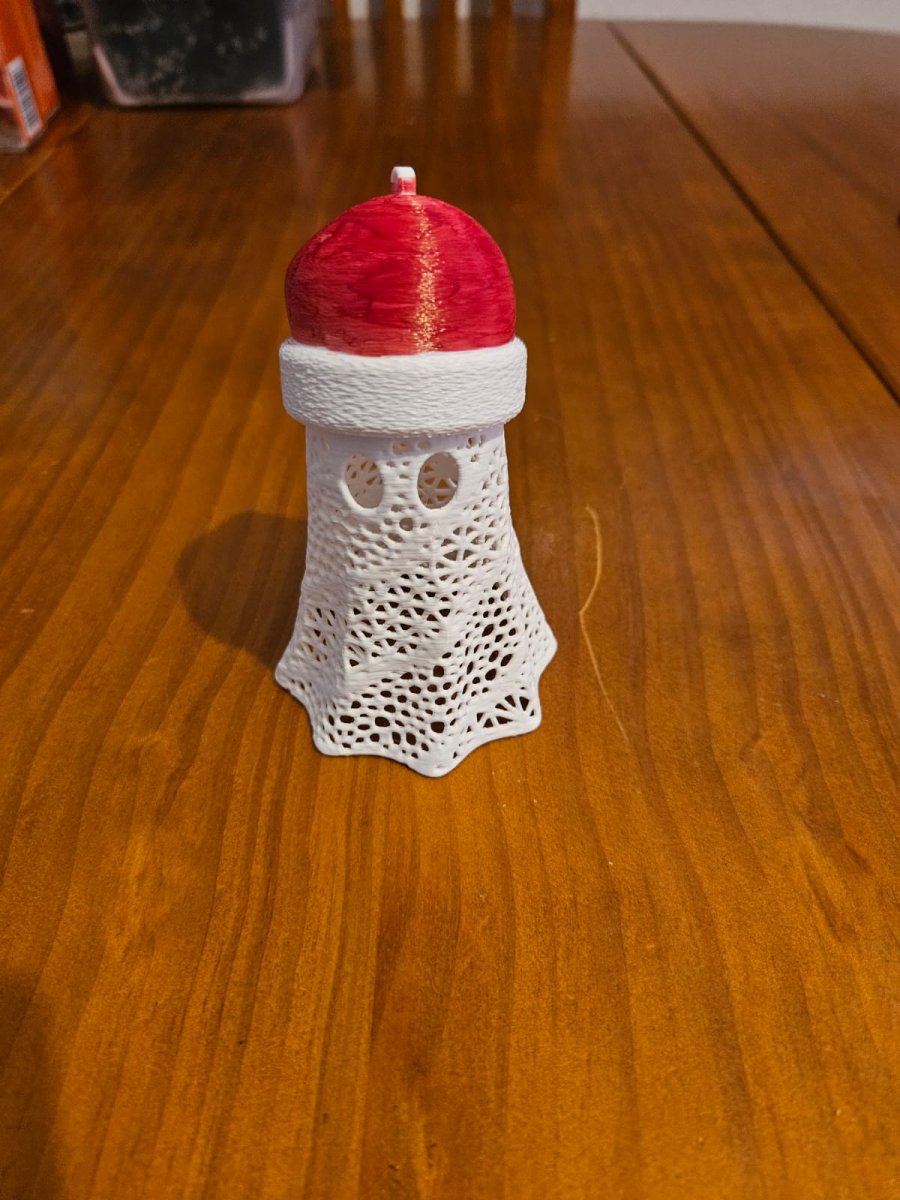

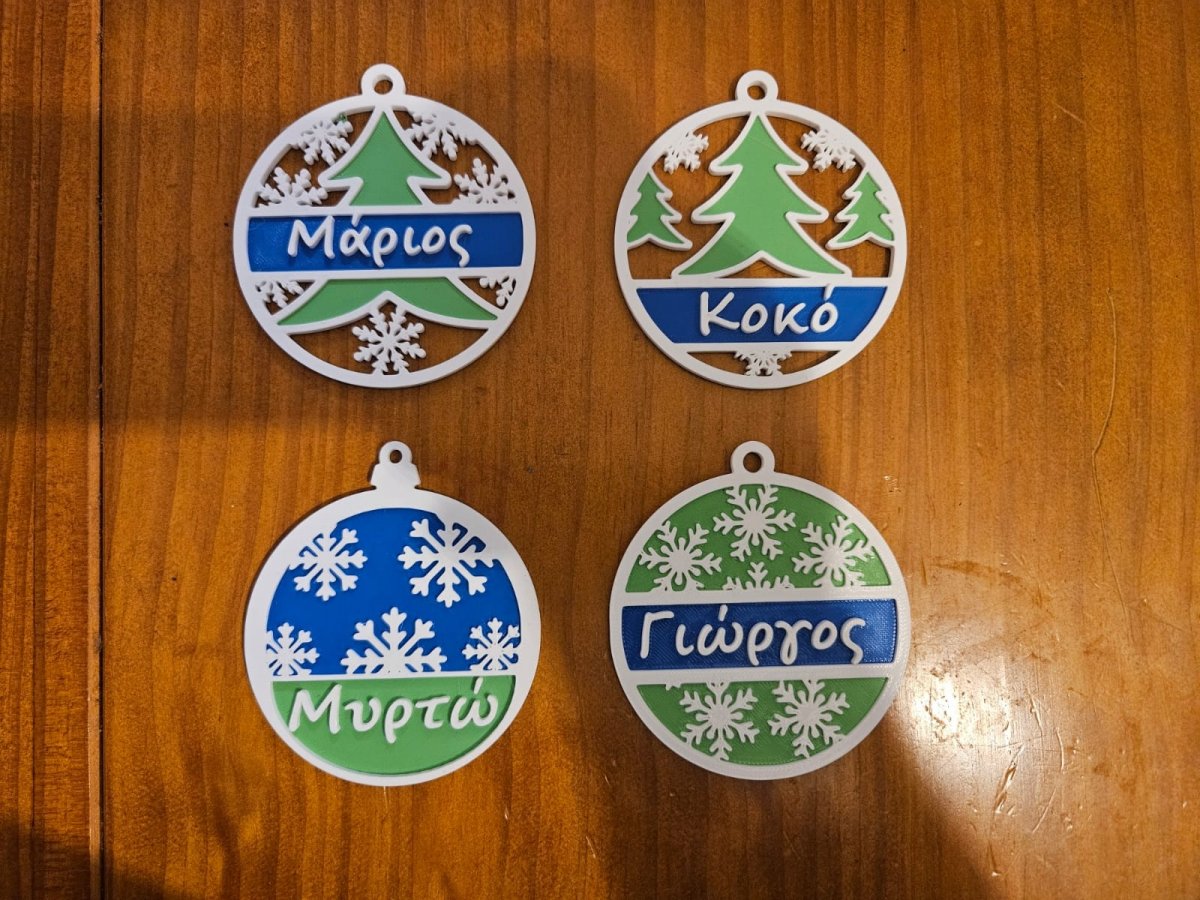

Μερικές εκτυπώσεις για το δέντρο, με X1C με χρήση του AMS για πολλαπλά χρώματα.



[pontios]

Και εδώ χωρίς AMS (γιατί δεν έχω κόκκινο), και το χρωμάτισα με μαρκαδόρο, αλλά μάλλον θα το βάψω με ακρυλικά.



[pontios]

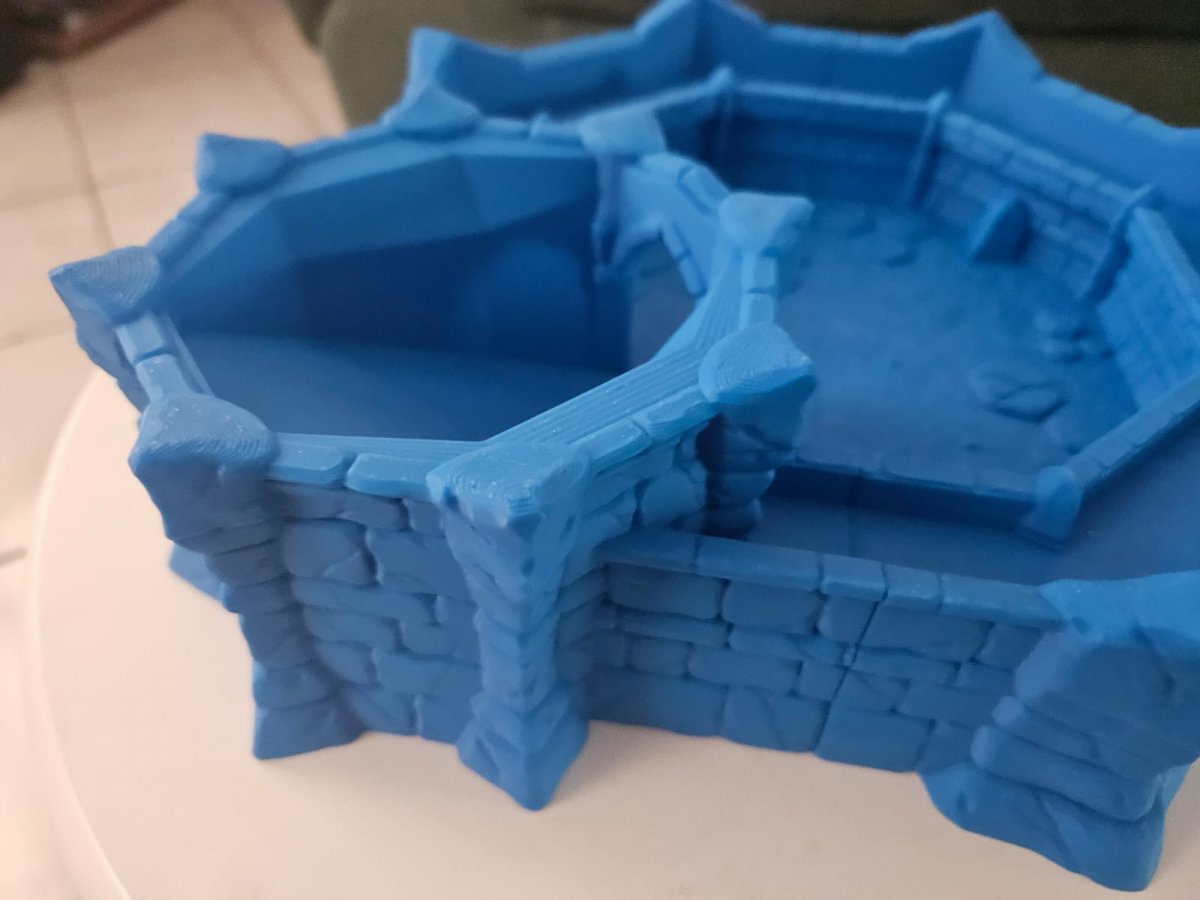

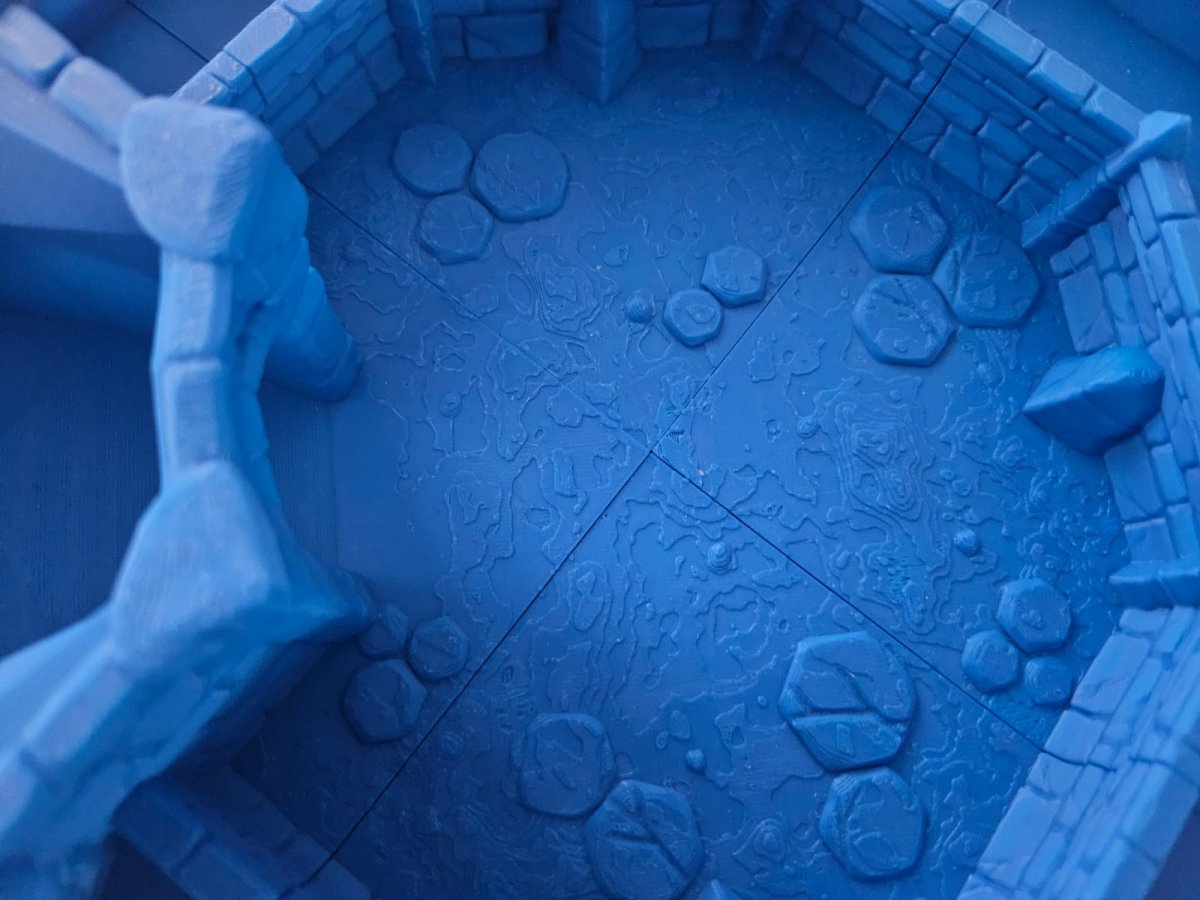

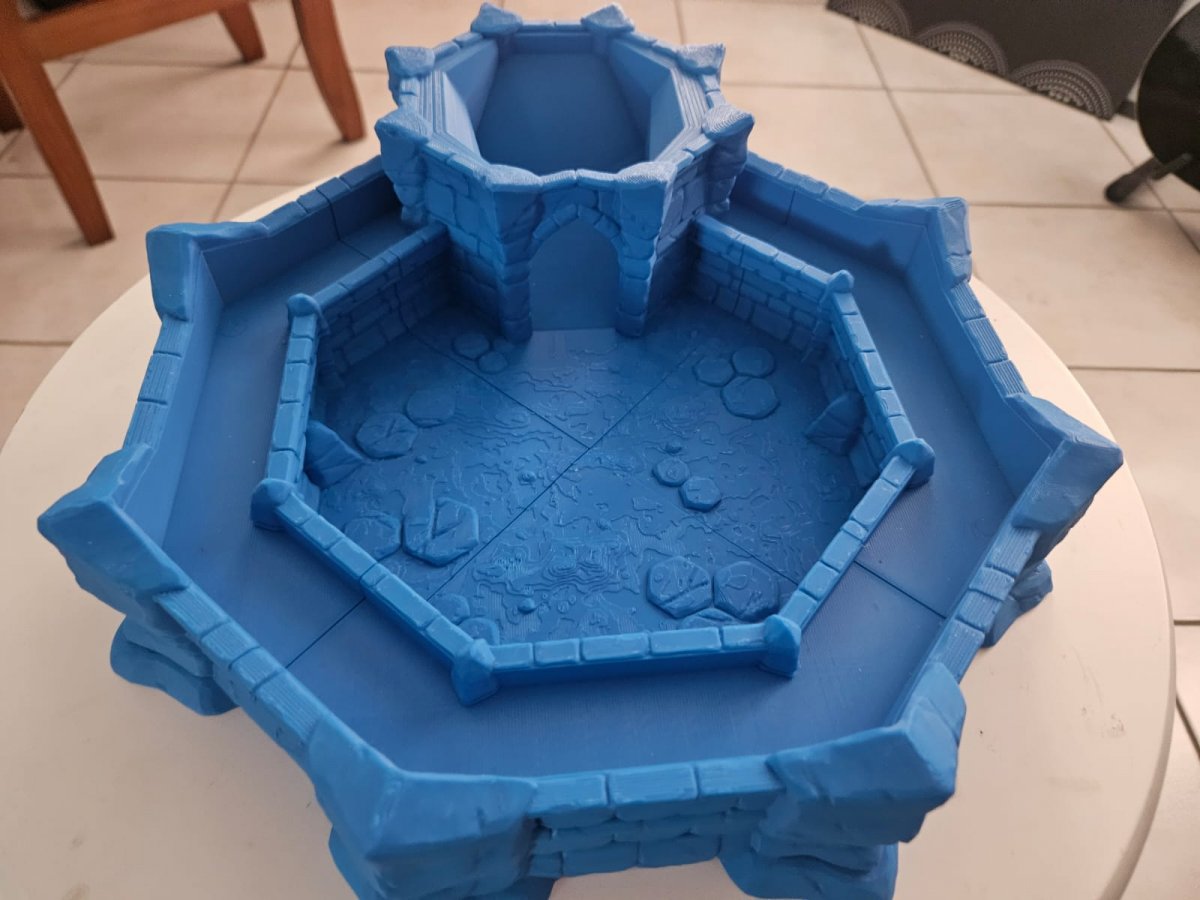

Και το μεγαλύτερο που έχω τυπώσει μέχρι τώρα. Ένα Dice Tower για DnD. Δεν νομίζω να το βάψω, καθώς μου αρέσει το χρώμα του τελικά. Τυπώθηκε σε 4 κομμάτια και ενώνεται με κλιπσάκια εσωτερικά.



[Χιωτης]

Mπραβο πολύ όμορφες εκτυπώσεις!
Ποιος είναι ο 3D printer?



[songless_bird]

Mπραβο πολύ όμορφες εκτυπώσεις!
Ποιος είναι ο 3D printer?

XC1 με AMS λέει οπότε bambu lab .

Bambu Lab X1 Series | Desktop 3D Printer | X1C - Bambu Lab

Bambu Lab X1 series are state-of-the-art desktop 3D printers with CoreXY high speed and multi-color capabilities, built for both beginners and professionals.

bambulab.com



[QEDD]

Καλησπέρα σας και χρόνια πολλά σε όλους εύχομαι με υγεία, πάμε να ζεστάνουμε λίγο το θέμα..

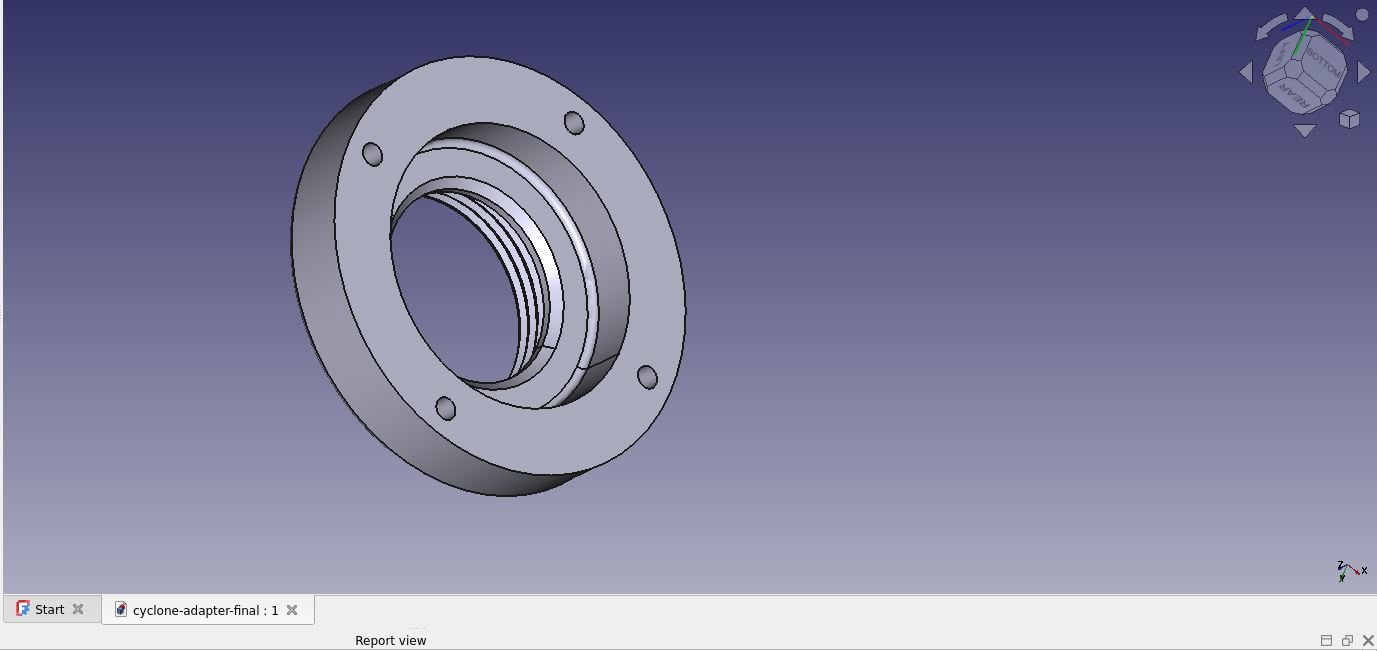

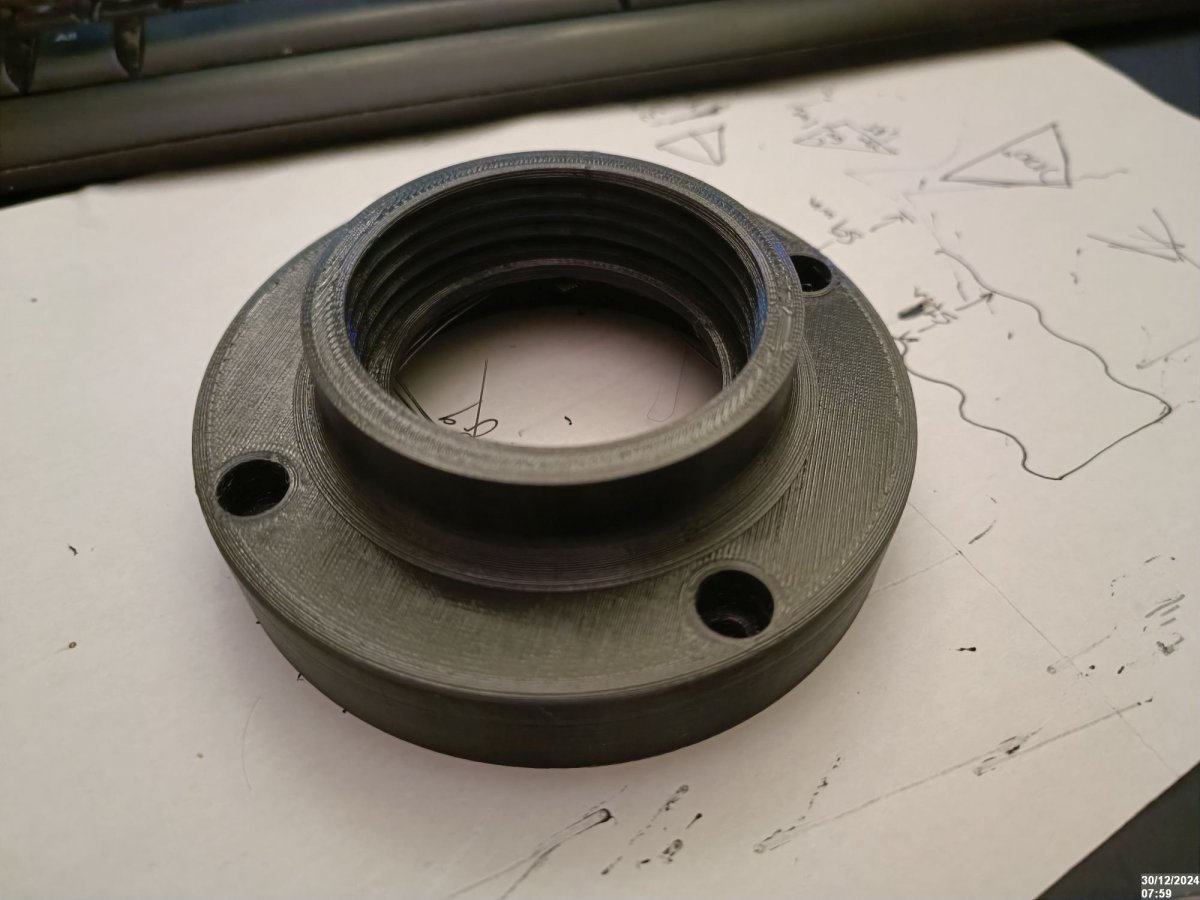

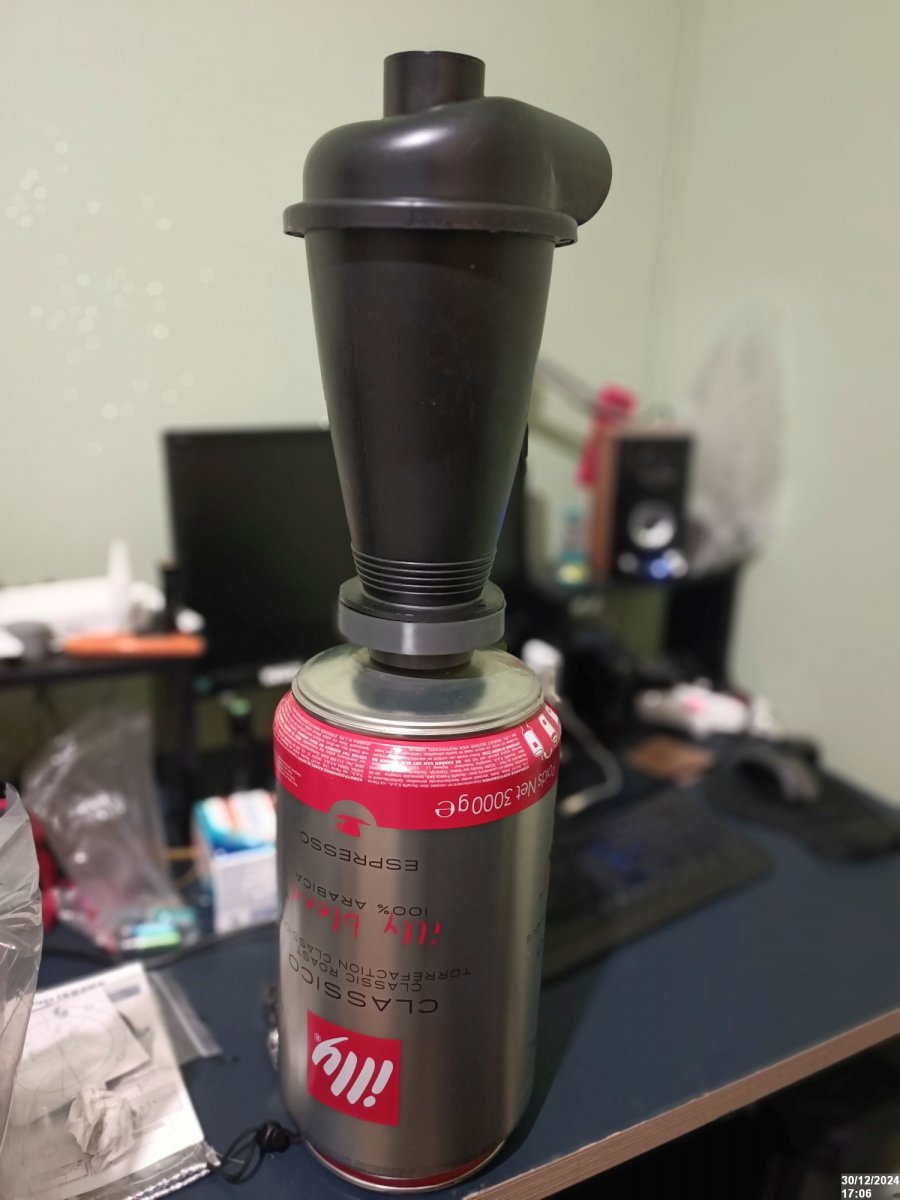

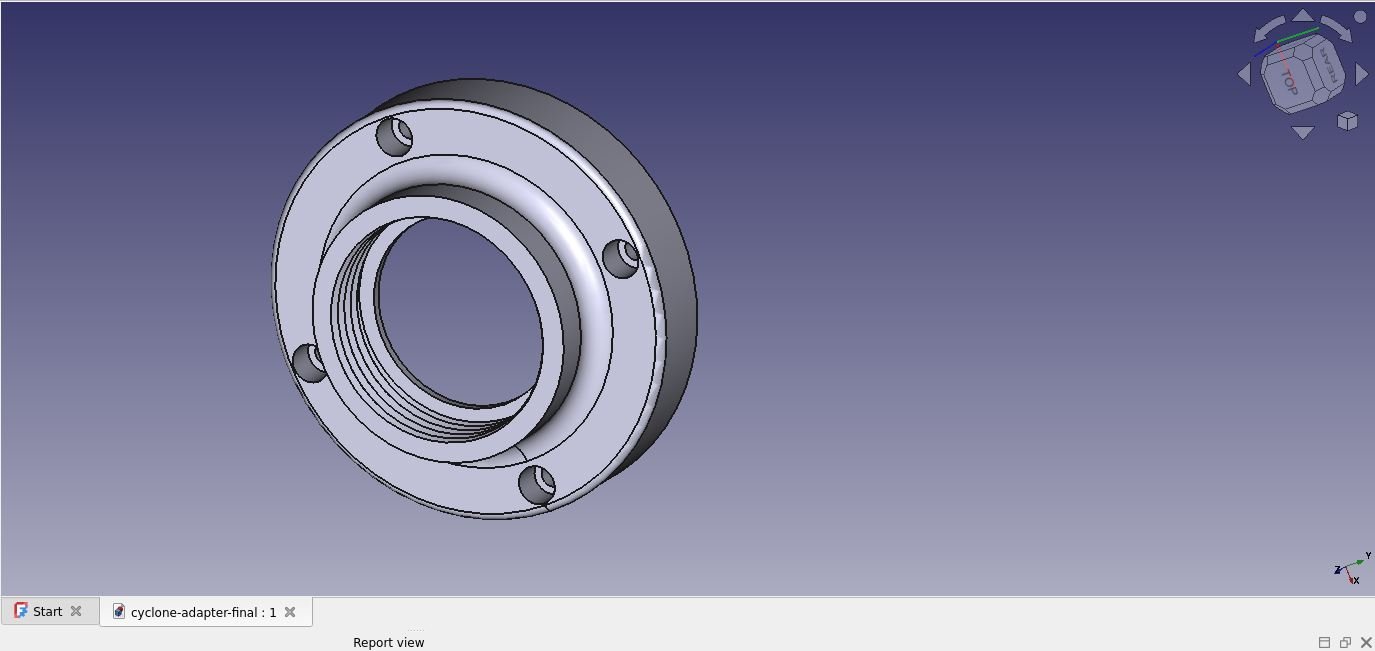

Καθώς περπατούσα λοιπόν στην πόλη του καφέ (Λάρισα), μάζεψα από την ανακύκλωση ένα τενεκέ από καφέ illy με σκοπό ότι κάπου θα μου φανεί χρήσιμος σε καμμιά πατέντα. Πρόσφατα επίσης είχα πάρει από ali το κυκλωνικό και έψαχνα κάδο. Ο τενεκές έχει στην άκρη σπείρωμα και μου φάνηκε καλή ιδέα να μετρήσω το σπείρωμα και να σχεδιάσω-εκτυπώσω έναν "αντάπτορα" όπου από τη μία μεριά θα βιδώνει στο δοχείο illy και από την άλλη στο κάτω μέρος - στη φλάντζα από το κυκλωνικό. Το κυκλωνικό είναι αυτό. Αν και δεν έχω εμπειρία από σχεδιασμό το παλεύω για απλές τετοιου είδους σχεδιάσεις με το freecad.

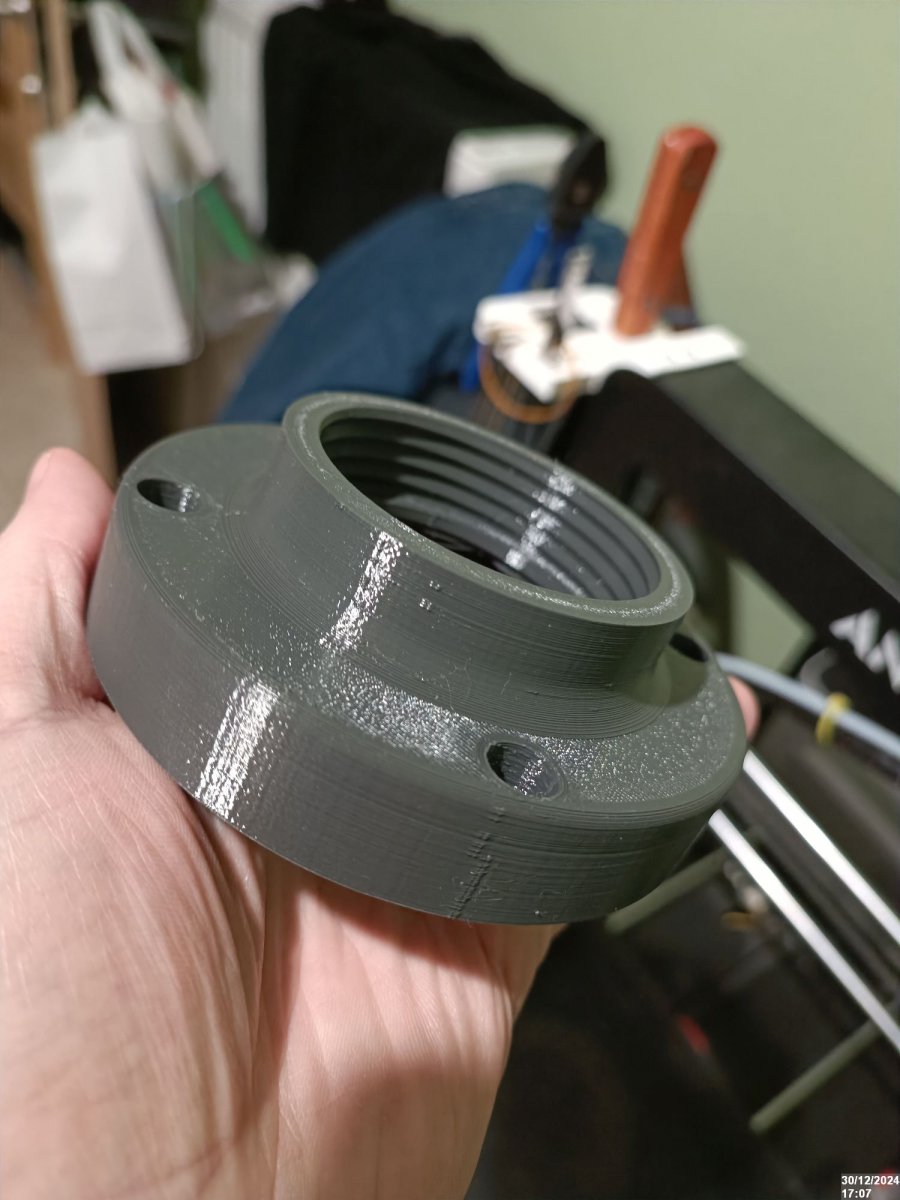

Ύστερα από μερικές αποτυχημένες δοκιμές πέτυχα το σπείρωμα και ταιριάζει πολύ ωραία. Η εκτύπωση έγινε με PET-G της Devil Design. Έαν κάποιος θέλει το *.stl να μου στείλει μήνυμα, θα το ανεβάσω και στο thingiverse κάποια στιγμή όταν τελειοποιηθεί. Μένει και η δοκιμή με τη σκούπα να δούμε τι κάναμε..Πάντως τι ωραία φάση να σκέφτεσαι κάτι και να το βγάζεις εν τέλει στον εκτυπωτή ε; Πολύ δημιουργικό.

Καλή Χρονιά με Υγεία και καλές κατασκευές!!!



[NassosT]

Πάντως τι ωραία φάση να σκέφτεσαι κάτι και να το βγάζεις εν τέλει στον εκτυπωτή ε; Πολύ δημιουργικό.

Αυτό είναι όλο το νόημα για μένα. Ωραία τα έτοιμα, αλλά το να σχεδιάζεις μόνος σου εξαρτήματα, να τα τυπώνεις και να δουλεύουν είναι η πεμπτουσία του 3d printing.



[songless_bird]

Αυτό είναι όλο το νόημα για μένα. Ωραία τα έτοιμα, αλλά το να σχεδιάζεις μόνος σου εξαρτήματα, να τα τυπώνεις και να δουλεύουν είναι η πεμπτουσία του 3d printing.

Και οχι απαραίτητα κάτι λειτουργικό άμεσα.

Μου έχει γλυτώσει χρόνο και χρήμα σε πραγματικές δοκιμές.

Η δημιουργία πρωτότυπων.

Σχεδιάζω κάτι για τις κιθάρες μου και βλέπω αν λειτουργεί σε 3d printed μοντέλο πριν το υλοποιήσω σε ακριβά ξύλα.

Πχ εδώ είναι η ένωση ενός μανικιου κιθάρας.

Αν δεν το εκτυπωνα δεν θα έβλεπα το λάθος της σκέψης μου και που ήταν το πρόβλημα για διόρθωση μέχρι το τελικό μοντέλο.



[enduras1]

Ωραιοτατο!
Πολυ φοβαμαι ομως πως θα εχεις τρια προβληματα.
1. Θα γεμιζει σχεδον αμεσως ειδικα σε χρηση με μηχανηματα που παραγουν σωριδον πριονιδια.
2. Θα ειναι δυσκολο να αδειασει αλλα και χρονοβορο να αποσυναρμολογηθει.
3 και σημαντικοτερο αν εχει δυνατη σκουπα η υποπιεση θα τουφηξει τα τοιχωματα του μεσα.
Ενημερωσε μας οταν το βαλεις μπρος.



[Χιωτης]

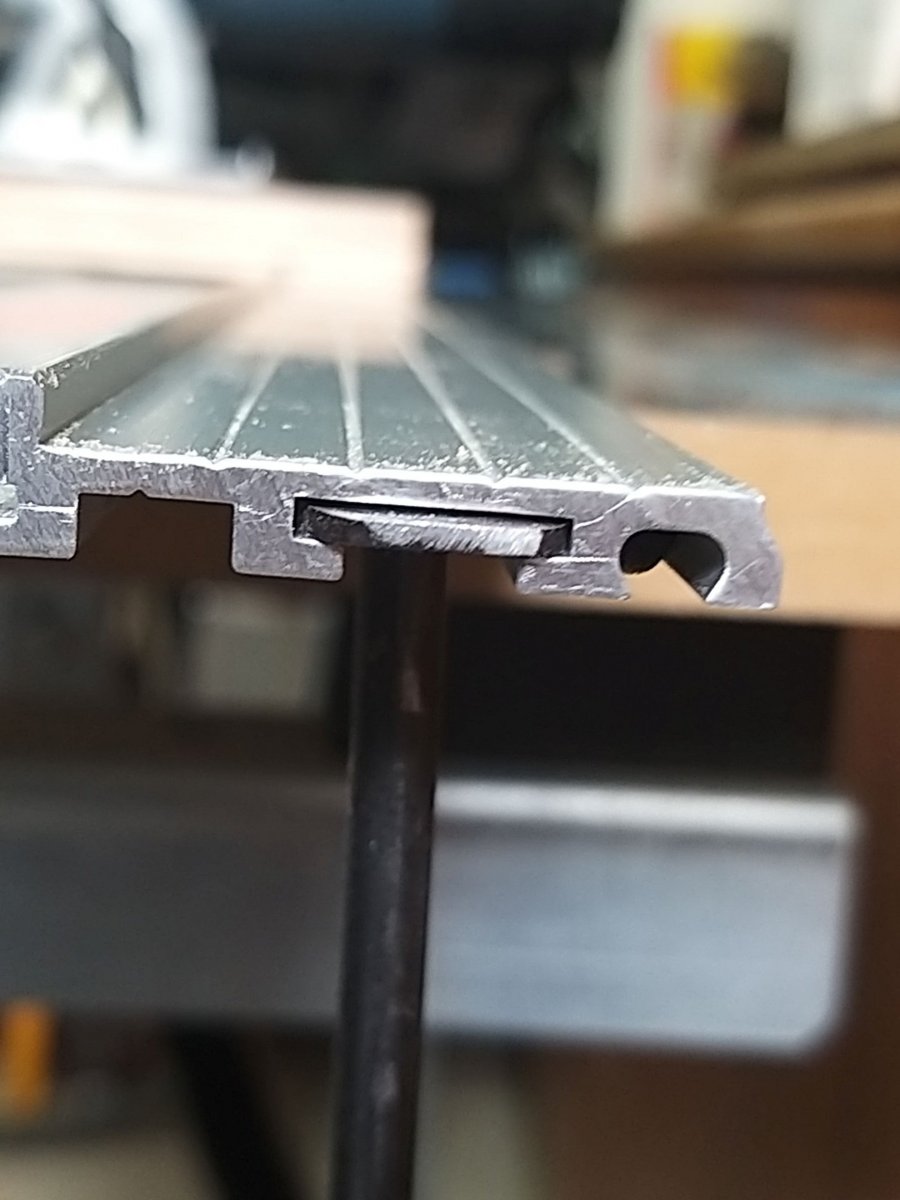

Ανταπτορακι για τις ραγες FSN της Bosch. Tαιριαζει μονο στους μικρους σφιγκτηρες parkside του Λιντλ. Yπαρχουν σχεδια και για αλλους σφιγκτηρες.

Η εκτυπωση εγινε σε περιπου μιση ωρα και περασε, κουμπωσε και βιδωθηκε ΤΕΛΕΙΑ στην λαμα και στην υπαρχουσα τρυπα του μικρου σφιγκτηρα του Λιντλ!

Μιλαμε οτι δεν ηθελε το παραμικρο φινιρισμα για να συρταρωσει τελεια στο λουκι της ραγας, παρ' ότι η εκτυπωση εγινε στο γρηγορο/draft mode!!

Ενα θεματακι ειναι οτι -μαλλον λογω ποιοτητας νηματος- η ολη κατασκευη βγηκε μαλακή/σαθρη, λες και ηταν απο ξεραμενο μαλλι της γριας!!

Iσως το νημα (Geeetech) να ειναι πιο ευαισθητο, πιο επιρρεπες στην υγρασια/κρυο απο οτι το παλιο, αλλης μαρκας, που ηταν τελειο, παντος καιρου.
Ισως, που δεν νομιζω, να χρειαζεται μικροτερη θερμοκρασια τηξης, οποτε τωρα τυπωνω ενα δειγμα στους 190 βαθμους αντι στους 200.

Αν εχει συναντησει καποιος παρομοιο προβλημα με την σαθρη εκτυπωση σε νημα pla, pls let me know!
Ισως απλα να ηρθε καιρος για καινουριο εκτυπωτακι



[Babis K.]

Αν είναι να χαλάσετε το σφηχτήρα γιατί ασχολείστε με πλαστκά που, ούτως ή άλλως, δεν είναι για σφίξιμο;
Πάρτε δυό γωνίες μεταλλικές και βιδώστε μια απο δω και μια απο κει και τελείωσε.



Θα χρειαστεί βέβαια και ένας τροχός ή τριβείο για να χαμηλώσει λίγο το ύψος της γωνιάς σε περίπτωση που είναι ψηλή για τη ράγα.



[Χιωτης]

Aσε μεγάλη πικρα...

Βρηκα το προβλημα που προκαλουσε την σαθρη εκτυπωση οπότε δυστυχως ειναι ματαιο το γλυκο ονειρο να παρω νεο 3D εκτυπωτη

Για την ιστορια, το προβλημα ηταν οτι ειχα κανει νεα εγκατασταση του Cura στον νεο υπολογιστη και απο default το προγραμμα θεωρει το παχος του νηματος σαν 2.85μμ αντι 1.75μμ.
Aυτο το ρυθμιζεις απο τα 'preferences' στην αρχικη σελιδα του Cura, πριν η αφου προσθεσεις τον εκτυπωτη σου.

To ανταπτορακι τυπωθηκε οπως επρεπε.

Aπο κει και περα το σφιξιμο στη ραγα πρεπει να ειναι τοσο, οσο χρειαζεται γιατι το ανταπτορακι ειναι πλαστικο (PLA) οπως ειπε και ο Μπαμπης. ABS νημα θα ηταν καλυτερο.
Εκει που δειχνει το βελος ειναι το αδυναμο σημειο το οποιο ομως μπορει να ενισχυθει ποικιλοτροπως χωρις να εμποδιζει την κινηση του ανταπτορα στο λουκι της ραγας.

Στελιο, αν θες να σου στειλω ενα τεμαχιο να παιξεις, στειλε πμ με στοιχεια. Ειναι ετοιμο με βιδα και παξιμαδακι



[Babis K.]

Μιχάλη, μηχανολογικά είναι πολύ λάθος η σχεδίαση.
Ακριβώς στο σημείο ποι δείχνει το βελάκη θα έπρεπε να υπάρχει ratio.



[Χιωτης]

Δυστυχως ολοι οι σχεδιαστες παρομοιων ανταπτορων στο thinkinverse, ιδιο σχεδιο εχουν.

Αυτο που μπορουμε να κανουμε εμεις ειναι να ενισχυσουμε εκεινη την γωνια, ειτε με εκχυση νηματος πολυ ευκολα με το 3D στυλο ειτε με μεταλλικο λαμακι, ειτε αλλιως.



[newbie]

Στελιο, αν θες να σου στειλω ενα τεμαχιο να παιξεις, στειλε πμ με στοιχεια. Ειναι ετοιμο με βιδα και παξιμαδακι

Καλησπέρα Μιχάλη και σε ευχαριστώ πολύ!!!!!

Θα σου στείλω ΠΜ αύριο με τις πληροφορίες.



[newbie]

Αν είναι να χαλάσετε το σφηχτήρα γιατί ασχολείστε με πλαστκά που, ούτως ή άλλως, δεν είναι για σφίξιμο;
Πάρτε δυό γωνίες μεταλλικές και βιδώστε μια απο δω και μια απο κει και τελείωσε.

View attachment 246249

Θα χρειαστεί βέβαια και ένας τροχός ή τριβείο για να χαμηλώσει λίγο το ύψος της γωνιάς σε περίπτωση που είναι ψηλή για τη ράγα.

Τώρα Μπάμπη αν πώ ότι το κατάλαβα, θα πω ψέματα. Στο σημείο που κουμπώνει ο σφιγκτήρας, θέλουμε 1,5mm. Ακόμα και αν το πάχος της γωνιάς είναι τόσο, πως θα την "δέσω" με τον σφιγκήρα;



[Babis K.]

Δε φταίς εσύ που δεν κατάλαβες, εγώ δεν κατάλαβα.
Νόμιζα οτι το λούκι της ράγας ήταν αρκετά ψηλότερο.



[NassosT]

Μιχάλη, μηχανολογικά είναι πολύ λάθος η σχεδίαση.
Ακριβώς στο σημείο ποι δείχνει το βελάκη θα έπρεπε να υπάρχει ratio.

Όχι μονο αυτό, αλλά και σαν εκτύπωση είναι λάθος, ειδικότερα το orientation στο τραπέζι του εκτυπωτή, καθώς με λίγο καργάρισμα, τα layers θα ξεκολλήσουν. Επειδή δε, είναι και σχετικά δύσκολο να τυπωθεί με το "σωστό" orientation, δηλαδή όρθιο, η λύση γενικά δεν είναι ιδιαίτερα 3d printing friendly. Κατά τη γνώμη μου πάντα.

Κάνουν πολλά οι 3d printers, αλλά όχι τα πάντα.
