Audio Grade Ethernet Switch

[Δημήτρης Δημητρακούδης]

Η πλακέτα έχει πάνω της ανόρθωση και εξομάλυνση ώστε να απαιτεί μόνο ένα μετ/τη 4VAC για να λειτουργήσει.

Αν θέλεις να την τροφοδοτήσεις με δικό σου DC τροφοδοτικό, παρακάμπτοντας την ανόρθωση, θα πρέπει να της δώσεις 4-5VDC στα 2Α.



[vlad66]

Ναι η αλήθεια είναι ότι η μνήμη δεν είναι το δυνατό μου σημείο
Όπως και να 'χει, είχα αναφερθεί σίγουρα στο υλικό που ανέφερα παραπάνω.
Το dynamat μάλλον το είχα δει σε έναν τύπο στο YouTube ,ο οποίος το έβαζε στο καπάκι του transport που είχε. Ένα Cambridge Audio αν θυμάμαι καλά.

Έτσι ακριβώς !!
Πιθανόν να το είχαμε συζητήσει στο chat του 2κάναλου όπου καταλαβαίνεις ότι η εύρεση της κουβέντας είναι πολύ δύσκολη...



[lefterakis katemakis]

Η πλακέτα έχει πάνω της ανόρθωση και εξομάλυνση ώστε να απαιτεί μόνο ένα μετ/τη 4VAC για να λειτουργήσει.

Αν θέλεις να την τροφοδοτήσεις με δικό σου DC τροφοδοτικό, παρακάμπτοντας την ανόρθωση, θα πρέπει να της δώσεις 4-5VDC στα 2Α.

Ναι, το είδα αυτό..
Επειδή έχω είδη ένα 5ν γραμμικό τροφοδοτικό που κάθεται και δεν το χρησιμοποιώ εδώ και κάποιο καιρό, μπορώ να αγοράσω την πλακέτα του Switch (που θα είναι τροποποιημένη από εσάς με τις βελτιώσεις σας) και να βάλω εγώ το τροφοδοτικό μου;



[Δημήτρης Δημητρακούδης]

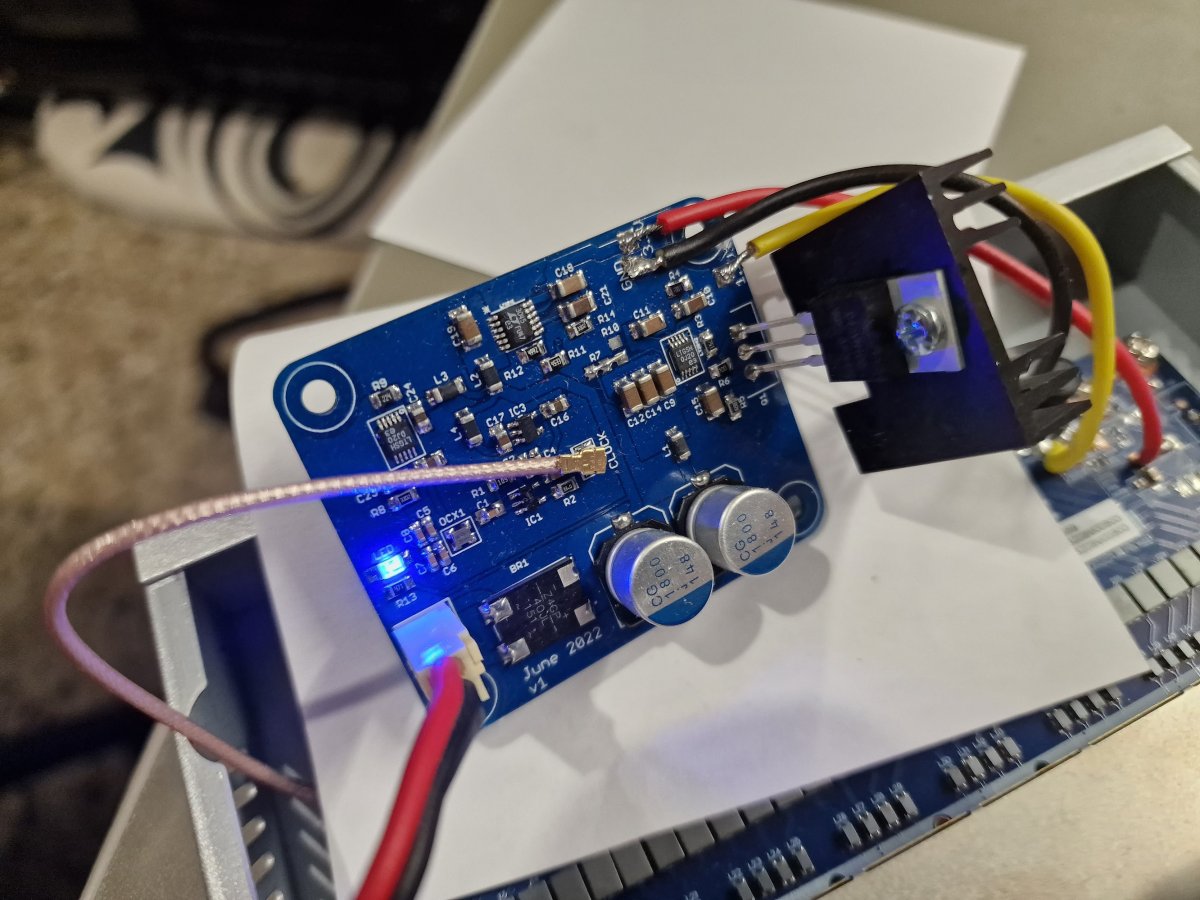

Αν εννοείς την πλακέτα μας η οποία είναι τα τροφοδοτικά και το ρολόι για να γίνει η τροποποίηση της original πλακέτας του switch, ναι, βεβαίως.

Οπότε αυτή την πλακέτα, όπως την βλέπεις:



[lefterakis katemakis]

Αν εννοείς την πλακέτα μας η οποία είναι τα τροφοδοτικά και το ρολόι για να γίνει η τροποποίηση της original πλακέτας του switch, ναι, βεβαίως.

Οπότε αυτή την πλακέτα, όπως την βλέπεις:

View attachment 262708

Χμμ, ναι οκ, τελικά δεν θα χρειαστώ κάτι..
Ευχαριστώ



[analog-jimaras]

Οκ, ευχαριστώ, η ερώτηση μου δεν ήταν πόσο καταναλώνει αλλά πόσα volt χρειάζονται για να λειτουργήσει η πλακέτα, σε περίπτωση που είχα/έχω κάποιο τροφοδοτικό δικό μου..
Δηλαδή να έπαιρνα μόνο τις πλακέτες χωρίς μετασχηματιστή και σασί..

Kι άλλες ακουστικές δοκιμές = κόντρες (για να μη παρεξηγούμαι) τρίβω τα χέρια μου δοκιμές με η χωρίς τους μετασχηματιστές.
Ρίχνω και τη βόμβα.
Προς ενημέρωση σου όσους περισσότερους τέτοιους μετασχηματιστές χρησιμοποιείς για περισσότερη ώρα, - παράλληλα με τις πάγιες συσκευές του σπιτιού σου - τόσο μικρότερος σου έρχεται ο λογαριασμός της δεη στο τέλος.
Οπα είδα παραπάνω ότι κατάλαβα κι εγώ λάθος σαν το Vlad66



[vlad66]

Kι άλλες ακουστικές δοκιμές = κόντρες (για να μη παρεξηγούμαι) τρίβω τα χέρια μου δοκιμές με η χωρίς τους μετασχηματιστές.
Ρίχνω και τη βόμβα.
Προς ενημέρωση σου όσους περισσότερους τέτοιους μετασχηματιστές χρησιμοποιείς για περισσότερη ώρα, - παράλληλα με τις πάγιες συσκευές του σπιτιού σου - τόσο μικρότερος σου έρχεται ο λογαριασμός της δεη στο τέλος.
Οπα είδα παραπάνω ότι κατάλαβα κι εγώ λάθος σαν το Vlad66

Σε έχασα...

Τι κατάλαβα λάθος ;;;



[lefterakis katemakis]

Kι άλλες ακουστικές δοκιμές = κόντρες (για να μη παρεξηγούμαι) τρίβω τα χέρια μου δοκιμές με η χωρίς τους μετασχηματιστές.
Ρίχνω και τη βόμβα.
Προς ενημέρωση σου όσους περισσότερους τέτοιους μετασχηματιστές χρησιμοποιείς για περισσότερη ώρα, - παράλληλα με τις πάγιες συσκευές του σπιτιού σου - τόσο μικρότερος σου έρχεται ο λογαριασμός της δεη στο τέλος.
Οπα είδα παραπάνω ότι κατάλαβα κι εγώ λάθος σαν το Vlad66

Για πες τι εννοείς;



[Sonus Naturalis]

Μία εγγραφή ατυχήσασα...​

Είχατε τον εγγραφέα και δε σκεφτήκατε να κάνετε εσωτερική εγγραφή, όπως λέγαμε παλιά, αλλά θέλατε να εγγράψετε και το χώρο!
Και βάλατε και ντεσιμπελόμετρο δίπλα!!
Ερασιτέχνες της κακιάς ώρας!!!

Και να πεις πως δεν είχατε κανένα να ρωτήσετε, να σας βοηθήσει, σαν να μην υπάρχουν τηλέφωνα!..

Μη τα ρίχνεις σε μένα τα μπινελίκια.. εγώ 1η φορά το έβλεπα....

Και μάλλον έπρεπε να γράψουμε και τον χώρο (τα παιδιά δλδ) γιατί η αρχική ιδέα της χρήσης του είναι (ήταν) να γράφει το κάθε σύστημα όπως είναι στημένο....

Μπινελίκια δε ρίχνω ποτέ!
ίμαι καλό παιδί!

Κρίμα που δεν γράψατε! Θα μπορούσαμε όλοι, παρόντες και απόντες να ακούσουμε αν προκύπτουν διαφορές ανάμεσα στα switch και πόσο.

Και αν ακούσει περισσότερος κόσμος τις διαφορές και τη βελτίωση που μπορεί να φέρει το Switch, θα συμμετάσχουν κι' άλλοι, ακόμα περισσότεροι στο Project.

Προφανώς την ηχογράφηση δεν μπορούσατε να την κάνετε μόνοι σας. Χρειάζεται εμπειρία και γνώση πάνω στις λεπτομέρειες που δεν έχετε. Την έχει, υπολογίζω, ο ιδιοκτήτης του εγγραφέα, αλλά έλειπε.
Μπορούσατε όμως να ρωτήσετε.
Δεν ήξερες, δε ρώταγες, λέει η παροιμία!

Πάντως και τώρα μπορεί να γίνει εκ των υστέρων ηχογράφηση για σύγκριση των Switch. Δε χρειάζεται να μαζευτεί ολόκληρη ομάδα. Ένα άτομο μόνο του μπορεί να την κάνει. Αρκεί να συγκεντρώσει τα απαραίτητα. Και κατόπιν να μοιραστούμε όλοι τα αποτελέσματα.

Γι' αυτό θα περιγράψω πως μπορεί να γίνει από εδώ και μπρος.

Κατ' αρχήν, εάν έχουμε τη δυνατότητα, είναι λάθος να γράψουμε και το χώρο. Μας ενδιαφέρει να εντοπίσουμε ηχητικές διαφορές ανάμεσα σε δύο Switch. Όσο λιγότεροι κρίκοι στην ηχητική αλυσσίδα, τόσο λιγότεροι οι παράγοντες που μπορεί να μας μπερδέψουν.
Εξάλλου είναι αμφίβολο, αν τα ενσωματωμένα μικρόφωνα του εγγραφέα είναι σε θέση να αποδώσουν τόσο λεπτές διαφορές.
Η εγγραφή πρέπει να γίνει εσωτερικά, συνδέοντας μηχανήματα.
Ως εξής:

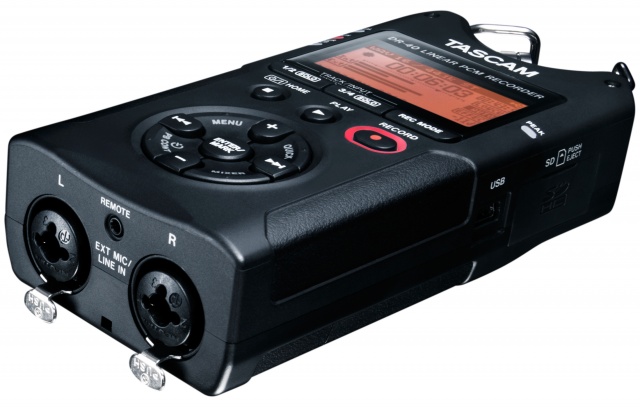

Ξέρουμε ότι ο εγγραφέας είναι αυτός:
Tascam DR-40

Όπως βλέπουμε στο κάτω μέρος έχει ένα ζευγάρι υποδοχές XLR/Jack TRS Combo. Από εκεί γίνεται η σύνδεση με εξωτερικές συσκευές. (Και με εξωτερικά μικρόφωνα, αλλά αυτό τώρα δεν μας ενδιαφέρει).

Θα συνδέσουμε την έξοδο του DAC.

Σε περίπτωση που χρησιμοποιηθεί Streamer:
-Εάν το Streamer λειτουργεί ως Transport, θα πάρουμε πάλι την έξοδο του DAC.
-Αν το Streamer χρησιμοποιείται και ως DAC, τότε θα λάβουμε τη δική του έξοδο.

Το Streamer/DAC μπορεί να έχουν έξοδο Fixed /ή και Variable. Επιλέγουμε πάντοτε Fixed.

Το Streamer/DAC μπορεί να έχουν έξοδο RCA /η και XLR.

Αν επιλεγεί η RCA, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, RCA Female to 6.3 mm Jack Male TS Mono, όπως αυτός.

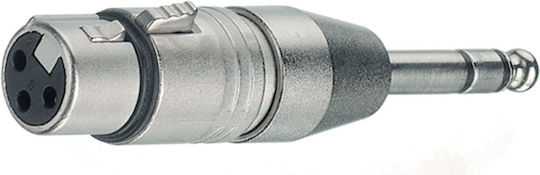

Αν επιλεγεί η XLR, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, XLR Female to 6.3 mm Jack Male TRS Stereo, όπως αυτός.

Επειδή είναι μάλλον ακριβός, μπορούμε να βάλουμε και ένα πιο οικονομικό, σαν αυτό.

Προσοχή: Εάν χρησιμοποιήσουμε την XLR έξοδο του DAC, δεν θα χρησιμοποιήσουμε απλά καλώδιο XLR όπως είναι, αλλά θα προσαρμόσουμε υποχρεωτικά στο ένα άκρο του τον παραπάνω Adaptor τύπου καρφί. Διότι η είσοδος XLR του εγγραφέα προορίζεται αποκλειστικά για μικρόφωνα, ενώ η είσοδος τύπου "καρφί" για σήμα επιπέδου Line.
Αντί για Adaptor θα μπορούσαν να χρησιμοποιηθούν αντίστοιχα καλώδια τύπου RCA -> Jack Mono στη μία περίπτωση, η XLR -> Jack Stereo στην άλλη, αν υπάρχουν (patch cables). Όμως υποτίθεται ότι για τη δοκιμή θέλουμε να χρησιμοποιήσουμε ότι καλύτερο έχουμε σε καλωδιο. Γι' αυτό και βάζουμε Adaptors.

-Κάνουμε τη σύνδεση, όπως περιγράφεται.

-Επιλέγουμε ένα ή περισσότερα κομμάτια από πολύ καλές ηχογραφήσεις από τη Streaming πλατφόρμα που θα χρησιμοποιούμε για αναφορά.

-Ετοιμάζουμε τον εγγραφέα. Ρυθμίζουμε τη στάθμη εγγραφής, να μην ξεπεράσει τα 0 dBFS. Αν χρειαστεί για τη ρύθμιση χρησιμοποιούμε σήματα με τόνους του 1 Khz. Στα -0.25 dBFS είναι ασφαλής, θα έλεγα.

-Συνδέουμε στο σύστημα το Switch 1. Γράφουμε το κομμάτι/α που έχουμε επιλέξει.

-Συνδέουμε στο σύστημα το Switch 2. Γράφουμε πάλι το κομμάτι/α που έχουμε επιλέξει. Χωρίς να αλλάξουμε καμμία ρύθμιση.

-Έτοιμοι! Τα κομμάτια από Switch 1 και Switch 2 είναι έτοιμα για μεταφορά σε υπολογιστή, διανομή και συγκρίσεις.

Υ.Γ. Αν αναλάβει τελικά κανείς να πραγματοποιήσει την εγγραφή, εδώ είμαστε για ότι χρειαστεί.

Υ.Γ.2 Το παρόν πόνημα αφιερούται στον ιδιοκτήτη του εγγραφέα!



[vlad66]

Ευτυχώς που δεν είμαι εγώ αυτός....



[mdvq]

Ο ιδιοκτήτης δεν υπάρχει περίπτωση να κάνει τίποτα από τα παραπάνω.
Ας τα κάνει ο κάτοχος



[Tzimisce]

Εγώ λέω να κάνει η μάνα!



[Δημήτρης Δημητρακούδης]

Μία εγγραφή ατυχήσασα...​

Μπινελίκια δε ρίχνω ποτέ!
ίμαι καλό παιδί!

Κρίμα που δεν γράψατε! Θα μπορούσαμε όλοι, παρόντες και απόντες να ακούσουμε αν προκύπτουν διαφορές ανάμεσα στα switch και πόσο.

Και αν ακούσει περισσότερος κόσμος τις διαφορές και τη βελτίωση που μπορεί να φέρει το Switch, θα συμμετάσχουν κι' άλλοι, ακόμα περισσότεροι στο Project.

Προφανώς την ηχογράφηση δεν μπορούσατε να την κάνετε μόνοι σας. Χρειάζεται εμπειρία και γνώση πάνω στις λεπτομέρειες που δεν έχετε. Την έχει, υπολογίζω, ο ιδιοκτήτης του εγγραφέα, αλλά έλειπε.
Μπορούσατε όμως να ρωτήσετε.
Δεν ήξερες, δε ρώταγες, λέει η παροιμία!

Πάντως και τώρα μπορεί να γίνει εκ των υστέρων ηχογράφηση για σύγκριση των Switch. Δε χρειάζεται να μαζευτεί ολόκληρη ομάδα. Ένα άτομο μόνο του μπορεί να την κάνει. Αρκεί να συγκεντρώσει τα απαραίτητα. Και κατόπιν να μοιραστούμε όλοι τα αποτελέσματα.

Γι' αυτό θα περιγράψω πως μπορεί να γίνει από εδώ και μπρος.

Κατ' αρχήν, εάν έχουμε τη δυνατότητα, είναι λάθος να γράψουμε και το χώρο. Μας ενδιαφέρει να εντοπίσουμε ηχητικές διαφορές ανάμεσα σε δύο Switch. Όσο λιγότεροι κρίκοι στην ηχητική αλυσσίδα, τόσο λιγότεροι οι παράγοντες που μπορεί να μας μπερδέψουν.
Εξάλλου είναι αμφίβολο, αν τα ενσωματωμένα μικρόφωνα του εγγραφέα είναι σε θέση να αποδώσουν τόσο λεπτές διαφορές.
Η εγγραφή πρέπει να γίνει εσωτερικά, συνδέοντας μηχανήματα.
Ως εξής:

Ξέρουμε ότι ο εγγραφέας είναι αυτός:
Tascam DR-40

Όπως βλέπουμε στο κάτω μέρος έχει ένα ζευγάρι υποδοχές XLR/Jack TRS Combo. Από εκεί γίνεται η σύνδεση με εξωτερικές συσκευές. (Και με εξωτερικά μικρόφωνα, αλλά αυτό τώρα δεν μας ενδιαφέρει).

Θα συνδέσουμε την έξοδο του DAC.

Σε περίπτωση που χρησιμοποιηθεί Streamer:
-Εάν το Streamer λειτουργεί ως Transport, θα πάρουμε πάλι την έξοδο του DAC.
-Αν το Streamer χρησιμοποιείται και ως DAC, τότε θα λάβουμε τη δική του έξοδο.

Το Streamer/DAC μπορεί να έχουν έξοδο Fixed /ή και Variable. Επιλέγουμε πάντοτε Fixed.

Το Streamer/DAC μπορεί να έχουν έξοδο RCA /η και XLR.

Αν επιλεγεί η RCA, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, RCA Female to 6.3 mm Jack Male TS Mono, όπως αυτός.

Αν επιλεγεί η XLR, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, XLR Female to 6.3 mm Jack Male TRS Stereo, όπως αυτός.

Επειδή είναι μάλλον ακριβός, μπορούμε να βάλουμε και ένα πιο οικονομικό, σαν αυτό.

Προσοχή: Εάν χρησιμοποιήσουμε την XLR έξοδο του DAC, δεν θα χρησιμοποιήσουμε απλά καλώδιο XLR όπως είναι, αλλά θα προσαρμόσουμε υποχρεωτικά στο ένα άκρο του τον παραπάνω Adaptor τύπου καρφί. Διότι η είσοδος XLR του εγγραφέα προορίζεται αποκλειστικά για μικρόφωνα, ενώ η είσοδος τύπου "καρφί" για σήμα επιπέδου Line.
Αντί για Adaptor θα μπορούσαν να χρησιμοποιηθούν αντίστοιχα καλώδια τύπου RCA -> Jack Mono στη μία περίπτωση, η XLR -> Jack Stereo στην άλλη, αν υπάρχουν (patch cables). Όμως υποτίθεται ότι για τη δοκιμή θέλουμε να χρησιμοποιήσουμε ότι καλύτερο έχουμε σε καλωδιο. Γι' αυτό και βάζουμε Adaptors.

-Κάνουμε τη σύνδεση, όπως περιγράφεται.

-Επιλέγουμε ένα ή περισσότερα κομμάτια από πολύ καλές ηχογραφήσεις από τη Streaming πλατφόρμα που θα χρησιμοποιούμε για αναφορά.

-Ετοιμάζουμε τον εγγραφέα. Ρυθμίζουμε τη στάθμη εγγραφής, να μην ξεπεράσει τα 0 dBFS. Αν χρειαστεί για τη ρύθμιση χρησιμοποιούμε σήματα με τόνους του 1 Khz. Στα -0.25 dBFS είναι ασφαλής, θα έλεγα.

-Συνδέουμε στο σύστημα το Switch 1. Γράφουμε το κομμάτι/α που έχουμε επιλέξει.

-Συνδέουμε στο σύστημα το Switch 2. Γράφουμε πάλι το κομμάτι/α που έχουμε επιλέξει. Χωρίς να αλλάξουμε καμμία ρύθμιση.

-Έτοιμοι! Τα κομμάτια από Switch 1 και Switch 2 είναι έτοιμα για μεταφορά σε υπολογιστή, διανομή και συγκρίσεις.

Υ.Γ. Αν αναλάβει τελικά κανείς να πραγματοποιήσει την εγγραφή, εδώ είμαστε για ότι χρειαστεί.

Υ.Γ.2 Το παρόν πόνημα αφιερούται στον ιδιοκτήτη του εγγραφέα!

Η πρόθεση ήταν να γραφτεί όλη η αλυσίδα, όπως ακούει ο οικοδεσπότης, προφανώς μαζί με τον χώρο του.

Το πρόβλημα που προέκυψε ήταν ότι από τα ακουστικά ακουγόταν ένας διαρκής θόρυβος, μάλλον ψηφιακός στη φύση του. Κάτι σαν quantization noise, σαν να γράφαμε στα 8bits ή και λιγότερα. Ακουγόταν ανεξαρτήτως αν κάναμε εγγραφή η σκέτο monitoring.

@Tzimisce δοκίμασες να δεις αν ο θόρυβος έχει όντως γραφτεί και στο αρχείο ή ήταν artifact του monitoring?



[vlad66]

Η πρόθεση ήταν να γραφτεί όλη η αλυσίδα, όπως ακούει ο οικοδεσπότης, προφανώς μαζί με τον χώρο του.

Το πρόβλημα που προέκυψε ήταν ότι από τα ακουστικά ακουγόταν ένας διαρκής θόρυβος, μάλλον ψηφιακός στη φύση του. Κάτι σαν quantization noise, σαν να γράφαμε στα 8bits ή και λιγότερα. Ακουγόταν ανεξαρτήτως αν κάναμε εγγραφή η σκέτο monitoring.

@Tzimisce δοκίμασες να δεις αν ο θόρυβος έχει όντως γραφτεί και στο αρχείο ή ήταν artifact του monitoring?

Άστον αυτόν.... έχει άλλη ασχολία....



[Δημήτρης Δημητρακούδης]

Μου λέει εδώ κάτι τρελά, ότι το καινούργιο του switch στρώνει και παίζει όλο και καλύτερα..



[vlad66]

Μου λέει εδώ κάτι τρελά, ότι το καινούργιο του switch στρώνει και παίζει όλο και καλύτερα..

Αυτό ακριβώς !!

Τι παρακάλια πάλι να το φέρει από εδώ... τίποτα ο ..... ..... !!

Με τα πολλά ίσως έρθει αύριο το απόγευμα, ή πάω με ένα ρόπαλο εγώ από εκεί να το πάρω....



[Tzimisce]

@Tzimisce δοκίμασες να δεις αν ο θόρυβος έχει όντως γραφτεί και στο αρχείο ή ήταν artifact του monitoring?

Καταφέρατε να με ξεκολλήσετε από το στερεοφωνικό βρε!
Ναι, ο θόρυβος είναι και στην ηχογράφηση.
Ειδικά στην ησυχία ακούγεται πολύ.



[analog-jimaras]

Μία εγγραφή ατυχήσασα...​

Μπινελίκια δε ρίχνω ποτέ!
ίμαι καλό παιδί!

Κρίμα που δεν γράψατε! Θα μπορούσαμε όλοι, παρόντες και απόντες να ακούσουμε αν προκύπτουν διαφορές ανάμεσα στα switch και πόσο.

Και αν ακούσει περισσότερος κόσμος τις διαφορές και τη βελτίωση που μπορεί να φέρει το Switch, θα συμμετάσχουν κι' άλλοι, ακόμα περισσότεροι στο Project.

Προφανώς την ηχογράφηση δεν μπορούσατε να την κάνετε μόνοι σας. Χρειάζεται εμπειρία και γνώση πάνω στις λεπτομέρειες που δεν έχετε. Την έχει, υπολογίζω, ο ιδιοκτήτης του εγγραφέα, αλλά έλειπε.
Μπορούσατε όμως να ρωτήσετε.
Δεν ήξερες, δε ρώταγες, λέει η παροιμία!

Πάντως και τώρα μπορεί να γίνει εκ των υστέρων ηχογράφηση για σύγκριση των Switch. Δε χρειάζεται να μαζευτεί ολόκληρη ομάδα. Ένα άτομο μόνο του μπορεί να την κάνει. Αρκεί να συγκεντρώσει τα απαραίτητα. Και κατόπιν να μοιραστούμε όλοι τα αποτελέσματα.

Γι' αυτό θα περιγράψω πως μπορεί να γίνει από εδώ και μπρος.

Κατ' αρχήν, εάν έχουμε τη δυνατότητα, είναι λάθος να γράψουμε και το χώρο. Μας ενδιαφέρει να εντοπίσουμε ηχητικές διαφορές ανάμεσα σε δύο Switch. Όσο λιγότεροι κρίκοι στην ηχητική αλυσσίδα, τόσο λιγότεροι οι παράγοντες που μπορεί να μας μπερδέψουν.
Εξάλλου είναι αμφίβολο, αν τα ενσωματωμένα μικρόφωνα του εγγραφέα είναι σε θέση να αποδώσουν τόσο λεπτές διαφορές.
Η εγγραφή πρέπει να γίνει εσωτερικά, συνδέοντας μηχανήματα.
Ως εξής:

Ξέρουμε ότι ο εγγραφέας είναι αυτός:
Tascam DR-40

Όπως βλέπουμε στο κάτω μέρος έχει ένα ζευγάρι υποδοχές XLR/Jack TRS Combo. Από εκεί γίνεται η σύνδεση με εξωτερικές συσκευές. (Και με εξωτερικά μικρόφωνα, αλλά αυτό τώρα δεν μας ενδιαφέρει).

Θα συνδέσουμε την έξοδο του DAC.

Σε περίπτωση που χρησιμοποιηθεί Streamer:
-Εάν το Streamer λειτουργεί ως Transport, θα πάρουμε πάλι την έξοδο του DAC.
-Αν το Streamer χρησιμοποιείται και ως DAC, τότε θα λάβουμε τη δική του έξοδο.

Το Streamer/DAC μπορεί να έχουν έξοδο Fixed /ή και Variable. Επιλέγουμε πάντοτε Fixed.

Το Streamer/DAC μπορεί να έχουν έξοδο RCA /η και XLR.

Αν επιλεγεί η RCA, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, RCA Female to 6.3 mm Jack Male TS Mono, όπως αυτός.

Αν επιλεγεί η XLR, τότε στην είσοδο του εγγραφέα θα χρησιμοποιήσουμε Adaptor καλής ποιότητας, XLR Female to 6.3 mm Jack Male TRS Stereo, όπως αυτός.

Επειδή είναι μάλλον ακριβός, μπορούμε να βάλουμε και ένα πιο οικονομικό, σαν αυτό.

Προσοχή: Εάν χρησιμοποιήσουμε την XLR έξοδο του DAC, δεν θα χρησιμοποιήσουμε απλά καλώδιο XLR όπως είναι, αλλά θα προσαρμόσουμε υποχρεωτικά στο ένα άκρο του τον παραπάνω Adaptor τύπου καρφί. Διότι η είσοδος XLR του εγγραφέα προορίζεται αποκλειστικά για μικρόφωνα, ενώ η είσοδος τύπου "καρφί" για σήμα επιπέδου Line.
Αντί για Adaptor θα μπορούσαν να χρησιμοποιηθούν αντίστοιχα καλώδια τύπου RCA -> Jack Mono στη μία περίπτωση, η XLR -> Jack Stereo στην άλλη, αν υπάρχουν (patch cables). Όμως υποτίθεται ότι για τη δοκιμή θέλουμε να χρησιμοποιήσουμε ότι καλύτερο έχουμε σε καλωδιο. Γι' αυτό και βάζουμε Adaptors.

-Κάνουμε τη σύνδεση, όπως περιγράφεται.

-Επιλέγουμε ένα ή περισσότερα κομμάτια από πολύ καλές ηχογραφήσεις από τη Streaming πλατφόρμα που θα χρησιμοποιούμε για αναφορά.

-Ετοιμάζουμε τον εγγραφέα. Ρυθμίζουμε τη στάθμη εγγραφής, να μην ξεπεράσει τα 0 dBFS. Αν χρειαστεί για τη ρύθμιση χρησιμοποιούμε σήματα με τόνους του 1 Khz. Στα -0.25 dBFS είναι ασφαλής, θα έλεγα.

-Συνδέουμε στο σύστημα το Switch 1. Γράφουμε το κομμάτι/α που έχουμε επιλέξει.

-Συνδέουμε στο σύστημα το Switch 2. Γράφουμε πάλι το κομμάτι/α που έχουμε επιλέξει. Χωρίς να αλλάξουμε καμμία ρύθμιση.

-Έτοιμοι! Τα κομμάτια από Switch 1 και Switch 2 είναι έτοιμα για μεταφορά σε υπολογιστή, διανομή και συγκρίσεις.

Υ.Γ. Αν αναλάβει τελικά κανείς να πραγματοποιήσει την εγγραφή, εδώ είμαστε για ότι χρειαστεί.

Υ.Γ.2 Το παρόν πόνημα αφιερούται στον ιδιοκτήτη του εγγραφέα!

Πολύ ωραία όλα αυτά και όλα τα εικονιζόμενα βύσματα υπάρχουν στο συρτάρι μου. Για να είμαι ειλικρινής δεν πρόσεξα καν τις υποδοχες.
Τέλος και η εγγραφή που άκουσα με καλά ακουστικά πολύ κοντά στο πραγματικό άκουσμα. Παρόλαυτα ο παρασιτικός ήχος που προσθέτει η συσκευή είναι πολύ πιθανό να συνεχίσει και με line in εγγραφή.



[analog-jimaras]

Μου λέει εδώ κάτι τρελά, ότι το καινούργιο του switch στρώνει και παίζει όλο και καλύτερα..

Αυτό δεν είναι πλάκα θέλουν όντως αρκετές ώρες οι καινούργιοι μετασχηματιστές για να στρώσουν.
