Βοήθεια σε επισκευή παλιού ενισχυτή SANSUI AU-D33
- Thread starter vlad66
- Start date

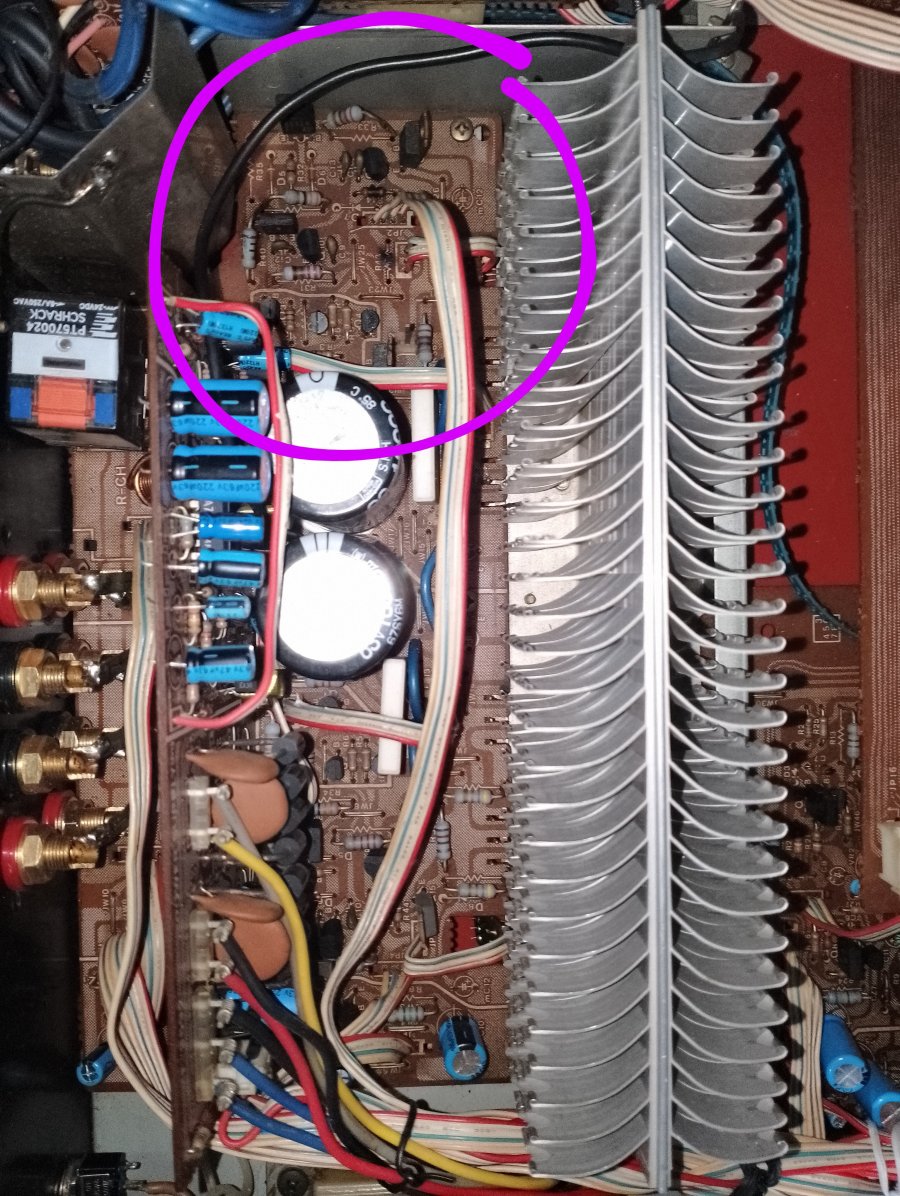

Δεν μου φαίνεται για συμμετρικό κύκλωμα εκτός και αν είναι "τουρλουμπούκι" η απέναντι από την κυκλωμένη πλευρά
Θα προσπαθήσω να βγάλω άκρη από το σχηματικό
Στο μισό βαττ έχω ολόκληρη σειρά.. στο ένα βαττ, όχι..
Δεν πειράζει, αν βρω ίδιο σετ στο 1w θα το αγοράσω να υπάρχει.. αλλιώς χύμα όσες χρειάζομαι, διπλή ή τριπλή ποσότητα..
Και όμως είναι συμμετρία το κύκλωμα.. (όπως προέβλεψε ο dinos)
Απλά τα υλικά δεν είναι συμμετρικά τοποθετημένα
Προσοχή θέλει η κάθε σελίδα γιατί το σχηματικό αφορά ΚΑΙ τον AU-D22
Βλέπουμε λοιπόν σε 2 σημεία αντίσταση με τον κωδικό R41

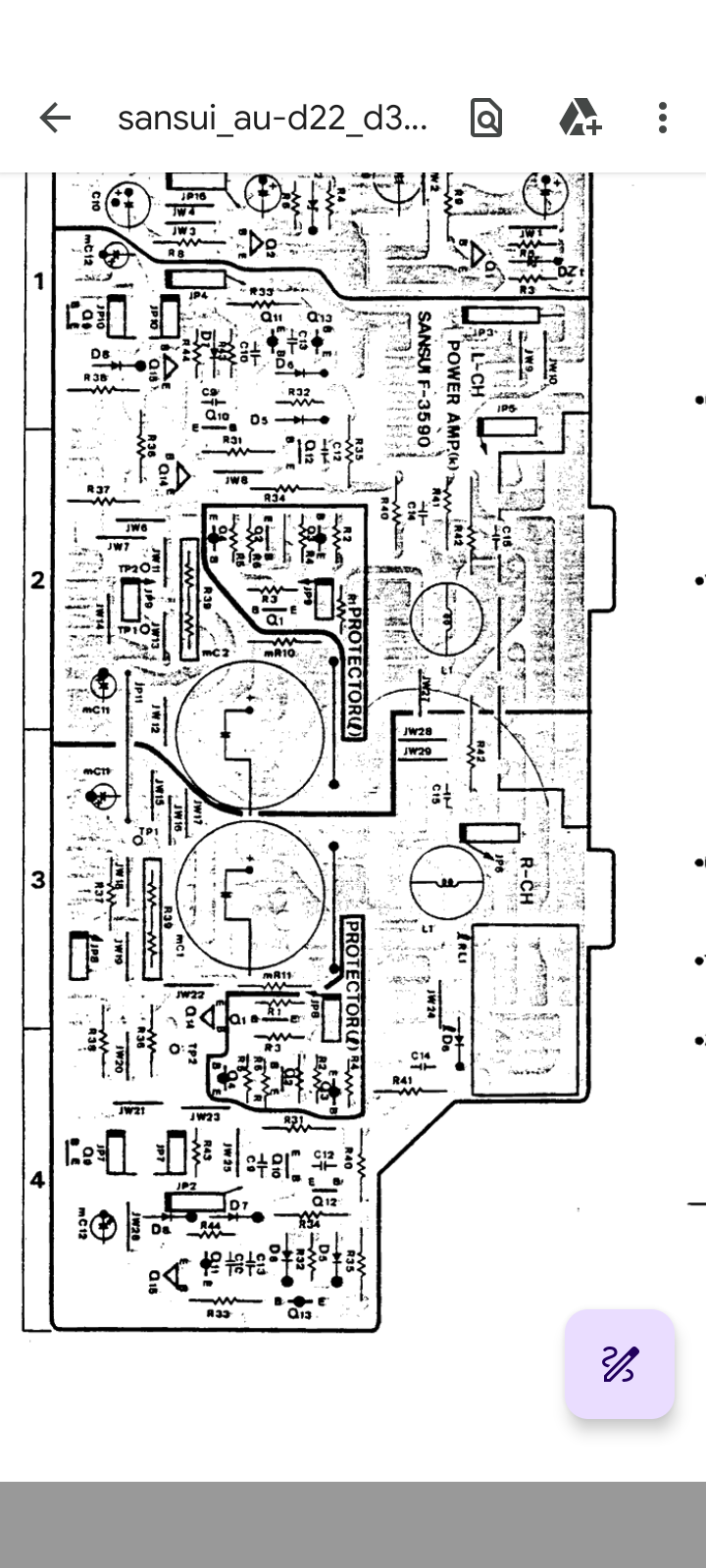

Παρακάτω υπογραμμίζω τις 2 R41 στο κύκλωμα:
Το να την βρω στην πλακέτα είναι άλλη ιστορία με τον χαμό από καλώδια στο σημείο....
Απλά τα υλικά δεν είναι συμμετρικά τοποθετημένα
Προσοχή θέλει η κάθε σελίδα γιατί το σχηματικό αφορά ΚΑΙ τον AU-D22
Βλέπουμε λοιπόν σε 2 σημεία αντίσταση με τον κωδικό R41
Παρακάτω υπογραμμίζω τις 2 R41 στο κύκλωμα:
Το να την βρω στην πλακέτα είναι άλλη ιστορία με τον χαμό από καλώδια στο σημείο....
Τα κυκλώματα είναι συμμετρικά.
Αυτό δεν υποχρεωτικό όσο αφορά το τοπογραφικό στη πλακέτα.
Άρα θέλει προσοχή και ψάξιμο (ευτυχώς βλέπω πως πάνω στη πλακέτα αναγράφονται οι αριθμοί των εξαρτημάτων).
Αν στο άλλο κανάλι οι αντιστάσεις δεν έχουν καεί, τότε μάλλον είναι επαρκές το μισό watt.
Κάτι έγινε και το ρεύμα ξεπέρασε κατά πολύ το επιτρεπόμενο στο κατεστραμμένο κανάλι.
Αν η επισκευή γίνει σωστά δεν νομίζω πως χρειάζεται υποχρεωτικά μεγαλύτερη ισχύς.
Στο σχηματικό οι αντιστάσεις αναγράφουν την τιμή στους μόνο στο ανώτερο τμήμα του εντύπου.
Στο κατώτερο τμημα του σχηματικού, υπάρχει μόνο ο αριθμός του εξαρτήματος.
Από μια πρόχειρη ανάγνωση :
R31 220 Ohm
R33 220 Ohm
R34 33 Ohm
R35 33 Ohm
R40 10 Ohm
R41 270 Ohm
Αυτό δεν υποχρεωτικό όσο αφορά το τοπογραφικό στη πλακέτα.
Άρα θέλει προσοχή και ψάξιμο (ευτυχώς βλέπω πως πάνω στη πλακέτα αναγράφονται οι αριθμοί των εξαρτημάτων).
Αν στο άλλο κανάλι οι αντιστάσεις δεν έχουν καεί, τότε μάλλον είναι επαρκές το μισό watt.
Κάτι έγινε και το ρεύμα ξεπέρασε κατά πολύ το επιτρεπόμενο στο κατεστραμμένο κανάλι.
Αν η επισκευή γίνει σωστά δεν νομίζω πως χρειάζεται υποχρεωτικά μεγαλύτερη ισχύς.
Στο σχηματικό οι αντιστάσεις αναγράφουν την τιμή στους μόνο στο ανώτερο τμήμα του εντύπου.
Στο κατώτερο τμημα του σχηματικού, υπάρχει μόνο ο αριθμός του εξαρτήματος.
Από μια πρόχειρη ανάγνωση :
R31 220 Ohm
R33 220 Ohm
R34 33 Ohm
R35 33 Ohm
R40 10 Ohm
R41 270 Ohm
Η ισχυς των αντιστασεων ειναι επαρκης , δεν τιθεται θεμα , αλλιως θα ειχαμε λαθος κατασκευαστικο απο την Sansui , πραγμα απιθανο για τις μεγαλες εταιριες , εγω λεω να μπουν πιο μεγαλης ισχυος διοτι οι σημερινες αντιστασεις ειναι λιγο τσιπικες ως προς το μεγεθος .
Επισης σε τετοια συμμετρικα κυκλωματα , εαν καει ενα τρανζιστορ τοτε το αλλο τρανζιστορ μαζι με τις αντιστασεις που ειναι στον ιδιο βρογχο θα δουν γυρο στα 80V ( περιπου ) εφοσον το κυκλωμα λειτουργει με +/- 40 V , πιθανον γι'αυτο να καρβουνιασαν οι αντιστασεις .
Στις πρώτες φωτογραφίες του νήματος φαίνεται ότι δεν είναι όλες οι αντιστάσεις στο μισό βαττ.
Αυτές που τσεκάρουμε τώρα είναι σίγουρα μεγαλύτερες.. 1;; ίσως και 2w
Στο άλλο κανάλι όλα φαίνονται άθικτα
Μπορεί να απομονώσω 1-2 αντιστάσεις για να το επιβεβαιώσω.
Αργότερα, (πιθανόν μετά την επισκευή) θα δείξω τα στοιχεία που πιστεύω ότι συνέβαλαν στην ζημιά.
Ελπίζω η πρόχειρη ανάγνωση να είναι σωστή γιατί σε 2 αντιστάσεις (R31 & R41) έχουμε μεγάλη διαφορά και θα εμπιστευτώ τις δικές σου τιμές
αν αυτές που κοιτάμε τώρα είναι στο μισό βαττ, οι μικρότερες είναι στο 1/4 του βαττ ;;
σαν πολύ μεγάλες δεν είναι για μισό βαττ ;;
σαν πολύ μεγάλες δεν είναι για μισό βαττ ;;
Επιβεβαιώνονται τα 270Ω της R41

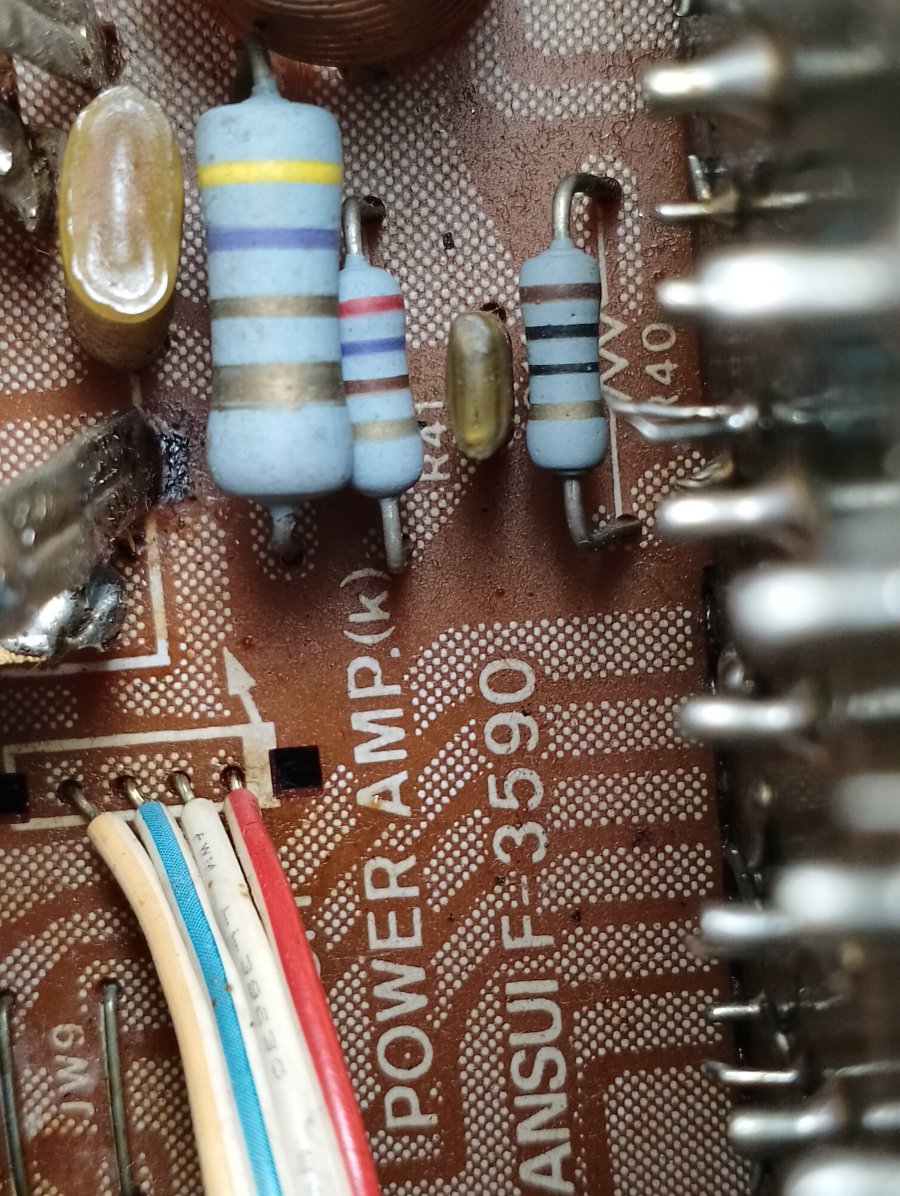

Εδώ η άθικτη του άλλου καναλιού (σε θέση αρτζι μπουρτζι)
Κόκκινο, μωβ, καφέ τα αρκετά ευδιάκριτα χρώματα..
Στον αντίποδα η μαυρισμένη R41 όπου μόνο το κόκκινο επέζησε
Μια σύγχυση την έχω ως προς τα βαττ τους...
Πως αναγνωρίζουμε τα βαττ μιας αντίστασης;;
Μόνο από το μέγεθος;;

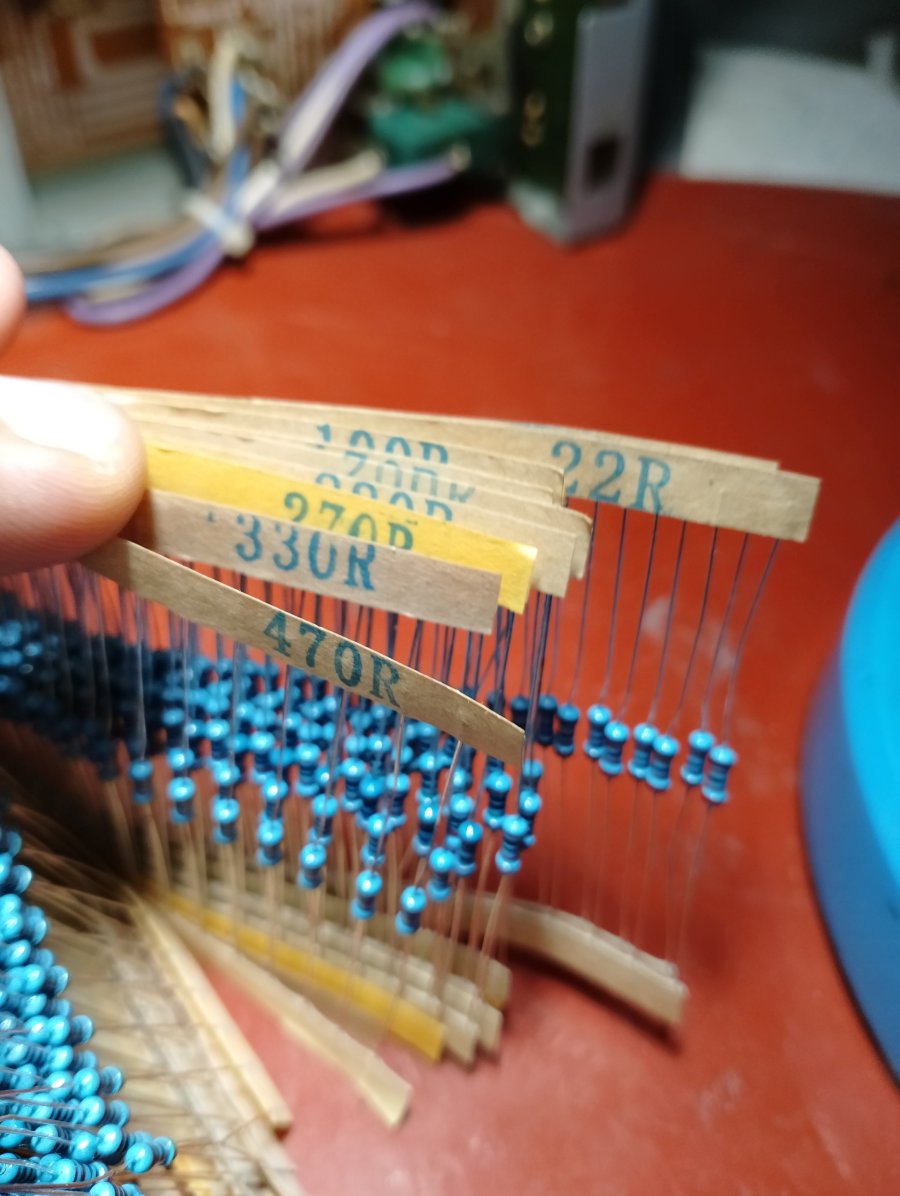

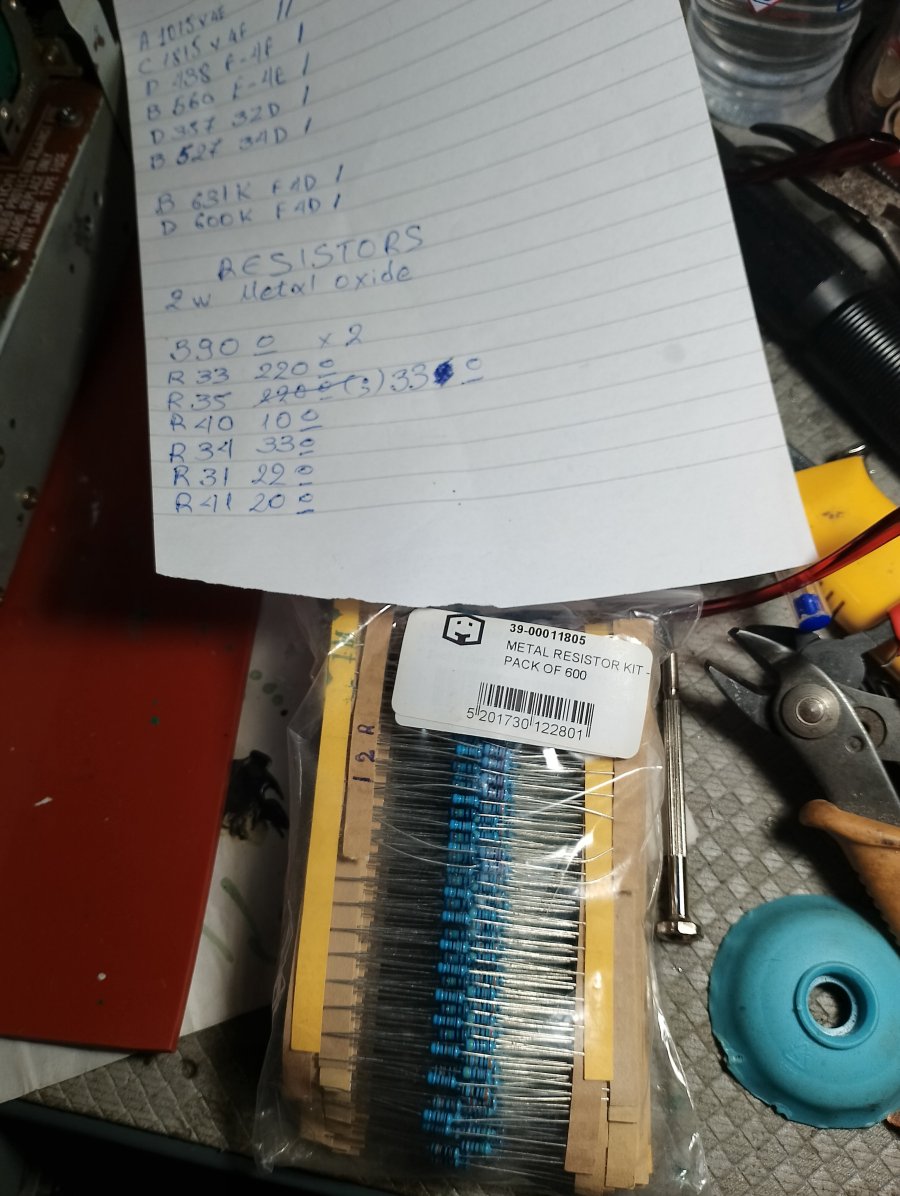

Εδώ για παράδειγμα το κιτ που έχω:
Σε σχέση με τον δείκτη μου το μέγεθος των αντιστάσεων είναι 0,25 ή 0,5w ;;;
Εδώ η άθικτη του άλλου καναλιού (σε θέση αρτζι μπουρτζι)
Κόκκινο, μωβ, καφέ τα αρκετά ευδιάκριτα χρώματα..

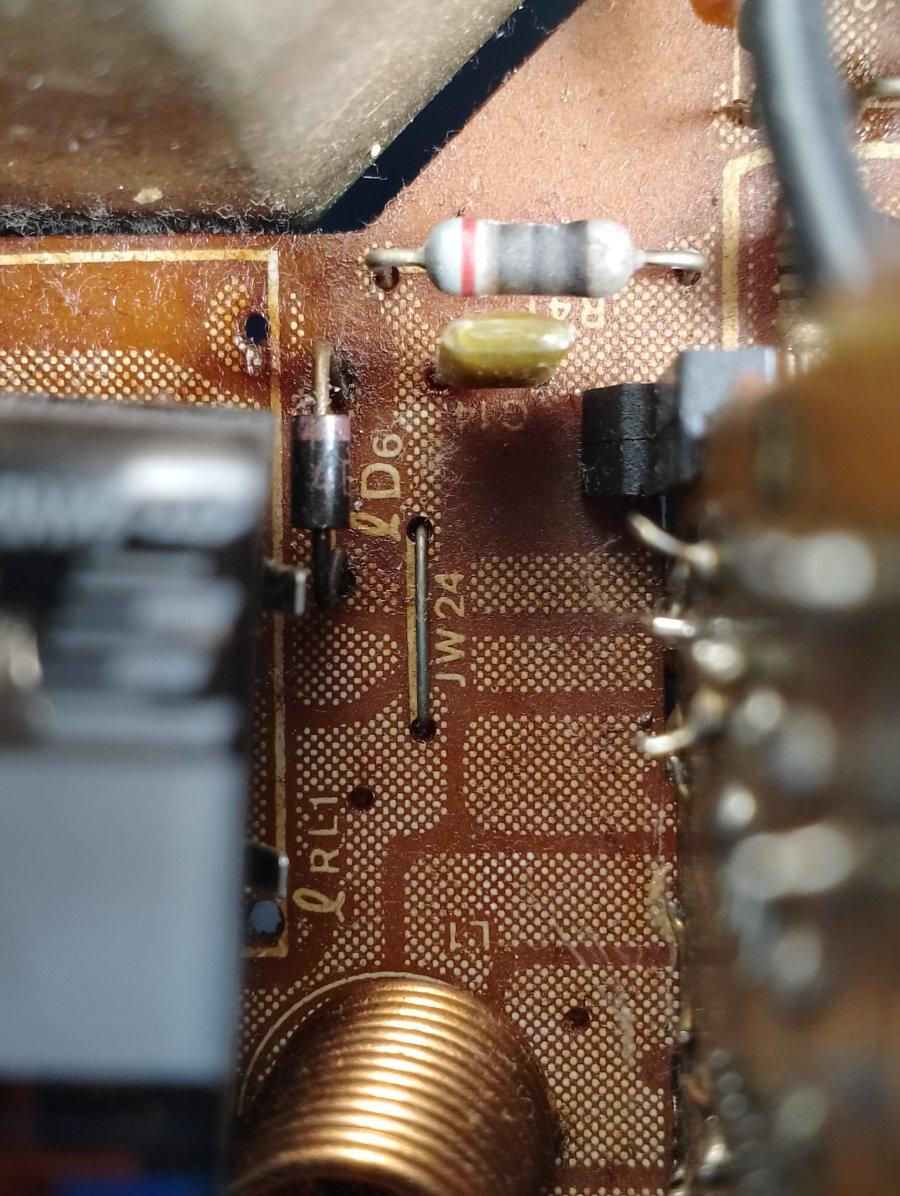

Στον αντίποδα η μαυρισμένη R41 όπου μόνο το κόκκινο επέζησε
Μια σύγχυση την έχω ως προς τα βαττ τους...
Πως αναγνωρίζουμε τα βαττ μιας αντίστασης;;
Μόνο από το μέγεθος;;
Εδώ για παράδειγμα το κιτ που έχω:
Σε σχέση με τον δείκτη μου το μέγεθος των αντιστάσεων είναι 0,25 ή 0,5w ;;;
| Power rating | Body length (l) | Body diameter (d) | Lead length (a) | Lead diameter (da) |
| Watt | mm | mm | mm | mm |
| 1/8 (0.125) | 3.0 ± 0.3 | 1.8 ± 0.3 | 28 ± 3 | 0.45 ± 0.05 |
| 1/4 (0.25) | 6.5 ± 0.5 | 2.5 ± 0.3 | 28 ± 3 | 0.6 ± 0.05 |
| 1/2 (0.5) | 8.5 ± 0.5 | 3.2 ± 0.3 | 28 ± 3 | 0.6 ± 0.05 |
| 1 | 11 ± 1 | 5 ± 0.5 | 28 ± 3 | 0.8 ± 0.05 |
Attachments
Άρα το κιτ που έχω είναι στο 0,25w
Δεν μπορώ να χρησιμοποιήσω ούτε μία από αυτό αφού όλες αυτές που θέλουν αλλαγή είναι στο μισό βαττ..
Άλλη μια (η R36) έχει καταστραφεί
Ελαφρώς μαυρισμένη με το πολύμετρο να την μετράει στα 12,5ΜΩ !!
Η αντίστοιχη στην καλή πλευρά είναι μόλις στα 120Ω όπου πολύμετρο και χρωματικός κώδικας συμφωνούν..
Ευτυχώς που το άλλο κανάλι έμεινε άθικτο και δίνει "μπούσουλα"
Έκανα και κάποιες μετρήσεις στα τρανζίστορ ισχύος και επιβεβαιώνεται αυτό που φοβόμουν όταν τα άλλαξα χωρίς λόγο..
Ένα C2579 (γνήσιο αλλά ελαττωματικό* sanken) έκανε την ζημιά όταν με πηγή ένα κινητό τηλ και ψηλά την ένταση σε αυτό, "ξεκούμπωσα" κατά λάθος το καλώδιο jack 3,5mm σε rca
Αν δεν υπάρχουν σήμερα τα Α1104 & C2579 , θα βάλω τα παλιά (αυτά που είχε ο ενισχυτής από το εργοστάσιο δλδ) ή θα αλλάξω μόνο το ελαττωματικό C
Ότι έχω βγάλει από τον ενισχυτή το έχω κρατήσει (και αποθηκεύσει) , μέχρι και τους παλιούς πυκνωτές του....
*ελαττωματικό από την ώρα που το αγόρασα αφού πριν βάλω όλη την 4άδα έκανα μετρήσεις σε σχέση με τα εργοστασιακά και αυτό είχε το 1/3 της αντίστασης σε σχέση με τα άλλα..
πήγα πάλι στον Φανό για να μου δώσει άλλο, αλλά είχα πάρει το τελευταίο σετ και έπρεπε να περιμένω την επόμενη παρτίδα
Last edited:
Μιας και το Ευρωμπάσκετ δεν με αφήνει να "δουλέψω" ήσυχος στο εργαστήρι, τρώω "κούτσου κούτσου" την ώρα μου εκεί ανάμεσα από τους αγώνες.. μία αντίσταση την ημέρα πάει το πράγμα...

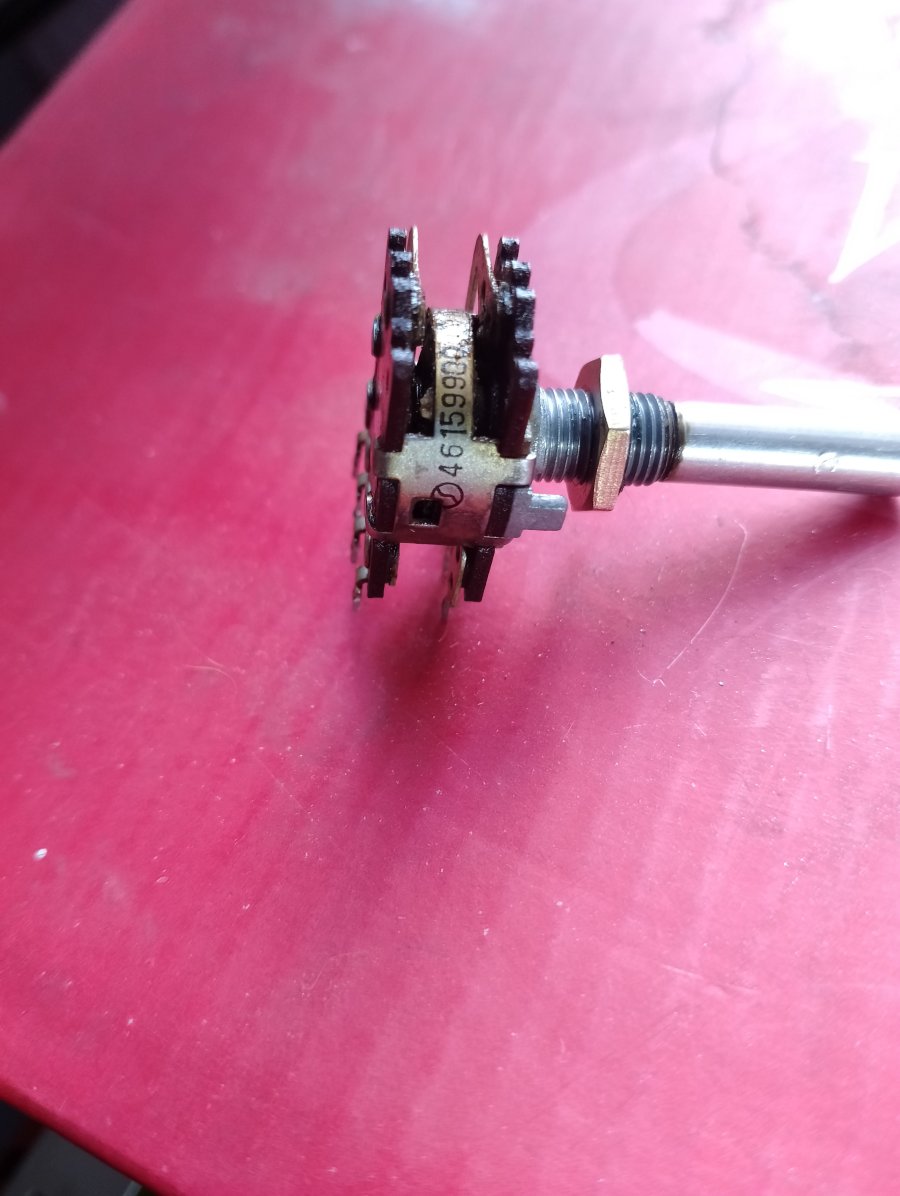

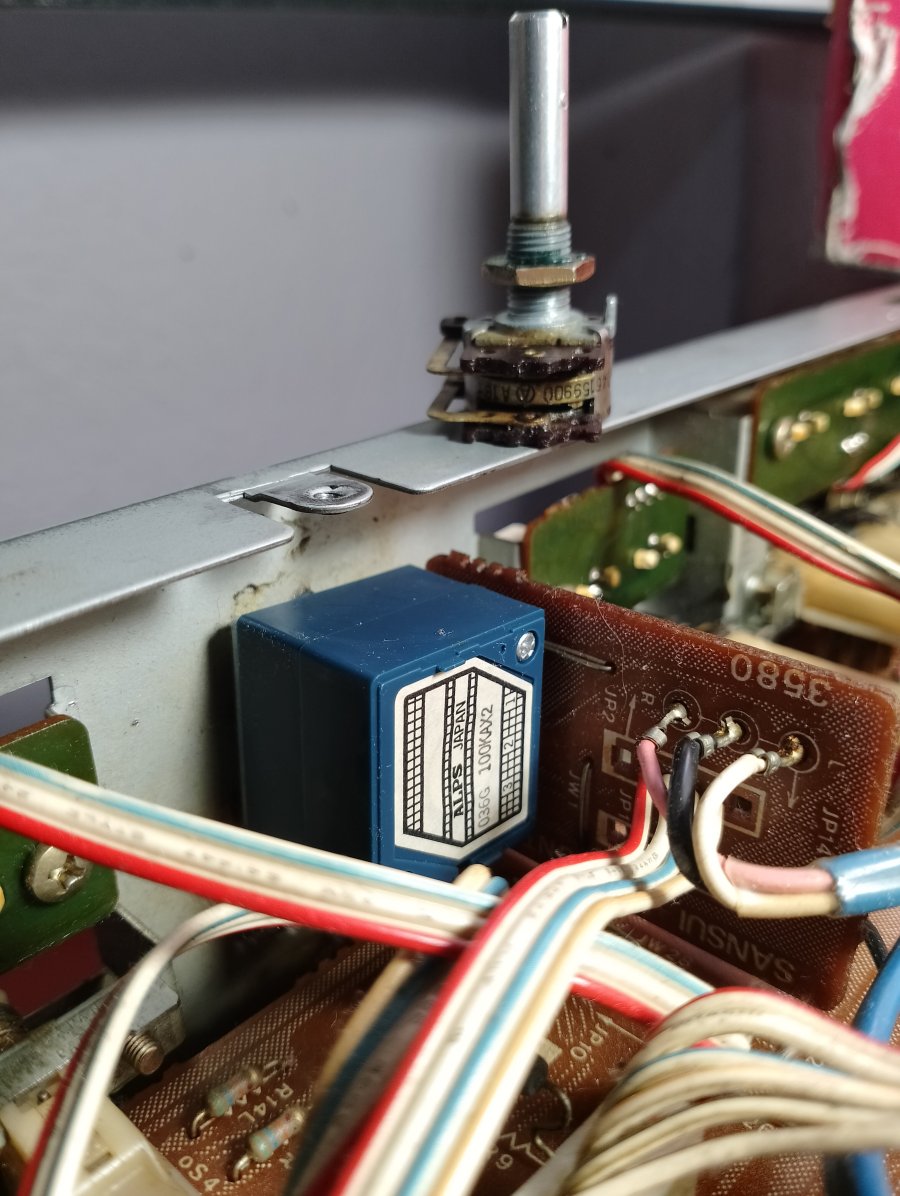

Άλλη μια από τις παλιές αλλαγές για την οποία είχα κάποιες υποψίες ως προς την ζημιά, ήταν αυτή του ποτενσιόμετρου της έντασης:
Ναι, εδώ και χρόνια ο Sansui "φοράει" καλύτερο ποτ από τον σημερινό προενισχυτή μου..!
(Φυσικά δεν είναι μοτοριζέ)
Δεν ξέρω πως έκανα την επιλογή του συγκεκριμένου στα 100Κ και μάλιστα ΑΧ2, -που να θυμάμαι, ίσως και στην τύχη - , αλλά με μια μέτρηση που έκανα τις προάλλες στο εργοστασιακό είδα μια διαφορά που δεν δικαιολογεί ζημιά..
(Το εργοστασιακό φαίνεται πάνω από το μπλε Alps στην παραπάνω φωτογραφία)
Το Alps λοιπόν είναι στα 100Κ ενώ το εργοστασιακό φτάνει τα 130Κ (όταν ο άξονας περιστροφής του πάει τέρμα δεξιά)
Από κωδικούς άλλο τίποτα το εξάρτημα της Sansui, από ουσιαστικές πληροφορίες, τίποτα...
Αν υπήρχε κάτι χρήσιμο παρακάτω το οποίο έσβησε με τα χρόνια, ποιός ξέρει....
Άλλη μια από τις παλιές αλλαγές για την οποία είχα κάποιες υποψίες ως προς την ζημιά, ήταν αυτή του ποτενσιόμετρου της έντασης:
Ναι, εδώ και χρόνια ο Sansui "φοράει" καλύτερο ποτ από τον σημερινό προενισχυτή μου..!
(Φυσικά δεν είναι μοτοριζέ)
Δεν ξέρω πως έκανα την επιλογή του συγκεκριμένου στα 100Κ και μάλιστα ΑΧ2, -που να θυμάμαι, ίσως και στην τύχη - , αλλά με μια μέτρηση που έκανα τις προάλλες στο εργοστασιακό είδα μια διαφορά που δεν δικαιολογεί ζημιά..
(Το εργοστασιακό φαίνεται πάνω από το μπλε Alps στην παραπάνω φωτογραφία)
Το Alps λοιπόν είναι στα 100Κ ενώ το εργοστασιακό φτάνει τα 130Κ (όταν ο άξονας περιστροφής του πάει τέρμα δεξιά)
Από κωδικούς άλλο τίποτα το εξάρτημα της Sansui, από ουσιαστικές πληροφορίες, τίποτα...
Αν υπήρχε κάτι χρήσιμο παρακάτω το οποίο έσβησε με τα χρόνια, ποιός ξέρει....
Σε 2 αντιστάσεις θα κάνω τελικά χρήση του κιτ..
Στις R43 & R44

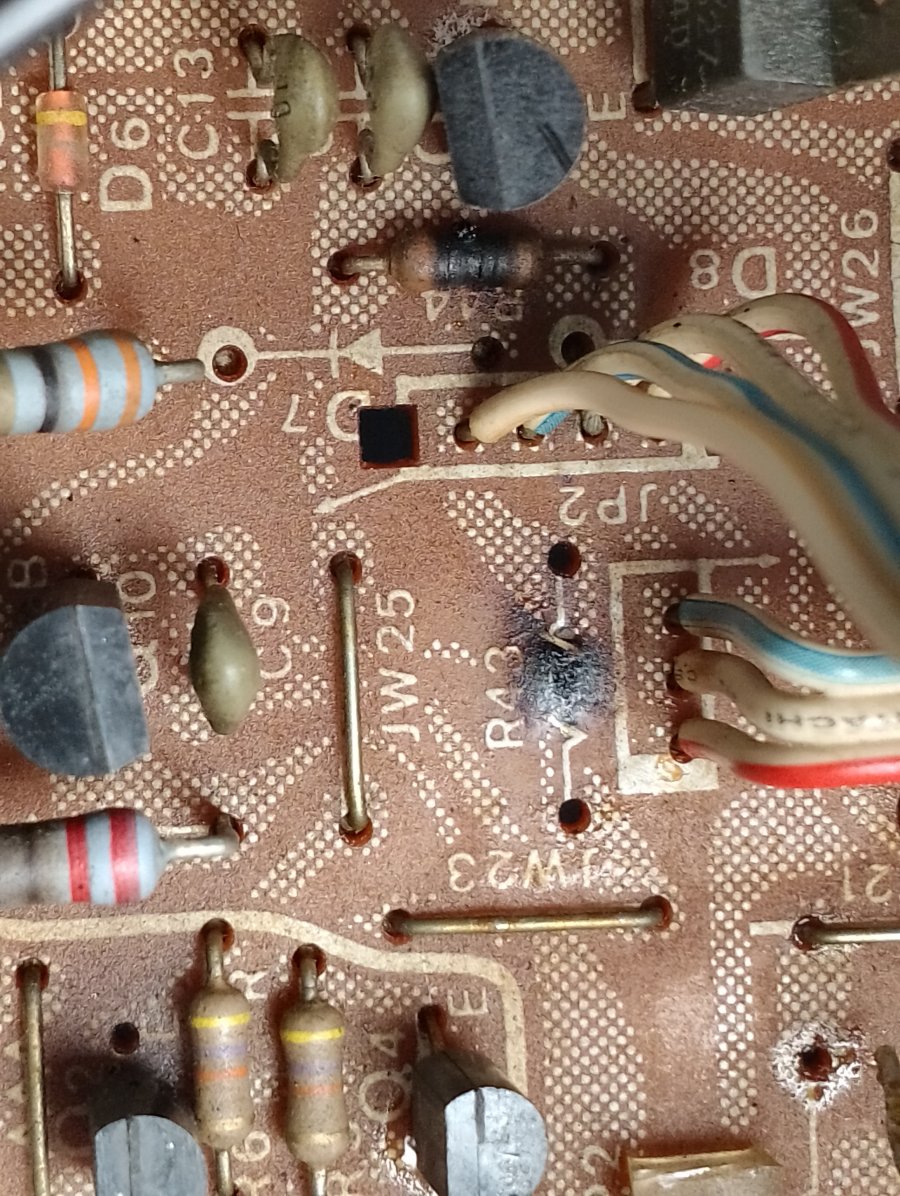

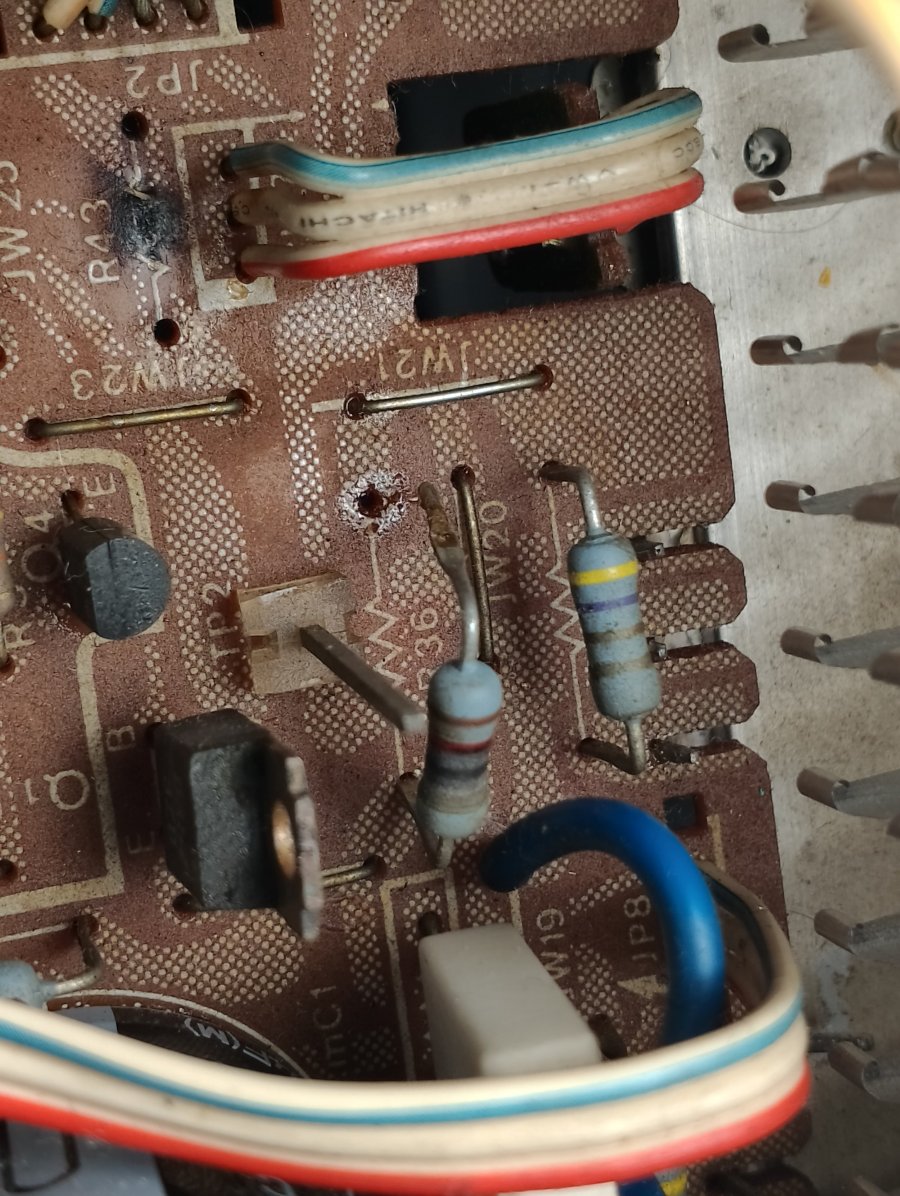

Φρεσκάρω μνήμες με την παρακάτω φωτογραφία:
(Η R43 λείπει, η R44 είναι κάρβουνο)

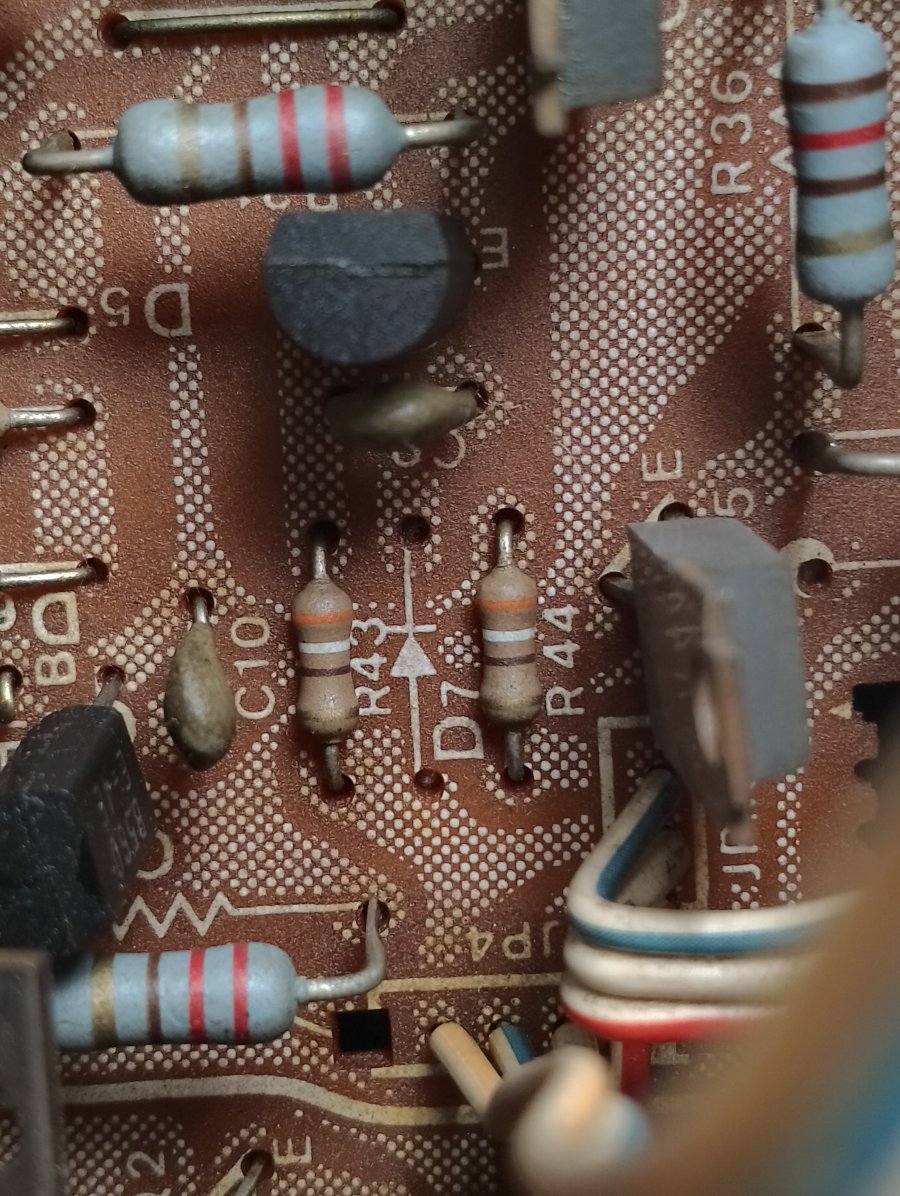

Όμως στο άλλο κανάλι οι αντίστοιχες είναι άψογες:
Και όπως πολύ σωστά έγραψε νωρίς νωρίς ο φίλος Dim.AR, είναι στα 390Ω και οι 2.
Αλλά δεν γίνεται να μπουν στο μισό βαττ..
Θα μπουν σαν αυτές του εργοστασίου στα 0,25w με την διαφορά ότι θα είναι metal film όπως και όλες οι υπόλοιπες του μισού βαττ..
Στις R43 & R44
Φρεσκάρω μνήμες με την παρακάτω φωτογραφία:
(Η R43 λείπει, η R44 είναι κάρβουνο)
Όμως στο άλλο κανάλι οι αντίστοιχες είναι άψογες:
Και όπως πολύ σωστά έγραψε νωρίς νωρίς ο φίλος Dim.AR, είναι στα 390Ω και οι 2.
Αλλά δεν γίνεται να μπουν στο μισό βαττ..
Θα μπουν σαν αυτές του εργοστασίου στα 0,25w με την διαφορά ότι θα είναι metal film όπως και όλες οι υπόλοιπες του μισού βαττ..
Ερώτηση..
Πορτοκαλί, άσπρο, μπλε είναι 39ΜΩ ή όχι;;
Το πολύμετρο δεν μπορεί να την μετρήσει.. φταίει ότι η κλίμακα του τερματίζει στα 20ΜΩ ;;
Και το 2ο πολύμετρο δεν μπορεί..
Ανεβαίνει και ανεβαίνει μέχρι που στα 16Μ περίπου, παθαίνει μπλακ αουτ...
Στην αρχή ήθελε και μπαταρία, τώρα μάλλον του έφυγε η όρεξη...
Πορτοκαλί, άσπρο, μπλε είναι 39ΜΩ ή όχι;;
Το πολύμετρο δεν μπορεί να την μετρήσει.. φταίει ότι η κλίμακα του τερματίζει στα 20ΜΩ ;;
Και το 2ο πολύμετρο δεν μπορεί..
Ανεβαίνει και ανεβαίνει μέχρι που στα 16Μ περίπου, παθαίνει μπλακ αουτ...
Στην αρχή ήθελε και μπαταρία, τώρα μάλλον του έφυγε η όρεξη...
