Βοήθεια σε επισκευή παλιού ενισχυτή SANSUI AU-D33

[dinos]

Αυτό λέγεται γκαντεμιά :

View attachment 257263

Αν έχεις βάλε δύο αντιστάσεις των 780 Ohm παράλληλα.
Θα επιτύχεις και σωστή τιμή και η ισχύς θα είναι ΟΚ.



[dinos]

Μιας και το Ευρωμπάσκετ δεν με αφήνει να "δουλέψω" ήσυχος στο εργαστήρι, τρώω "κούτσου κούτσου" την ώρα μου εκεί ανάμεσα από τους αγώνες.. μία αντίσταση την ημέρα πάει το πράγμα...

Άλλη μια από τις παλιές αλλαγές για την οποία είχα κάποιες υποψίες ως προς την ζημιά, ήταν αυτή του ποτενσιόμετρου της έντασης:

View attachment 257251

Ναι, εδώ και χρόνια ο Sansui "φοράει" καλύτερο ποτ από τον σημερινό προενισχυτή μου..!
(Φυσικά δεν είναι μοτοριζέ)

Δεν ξέρω πως έκανα την επιλογή του συγκεκριμένου στα 100Κ και μάλιστα ΑΧ2, -που να θυμάμαι, ίσως και στην τύχη - , αλλά με μια μέτρηση που έκανα τις προάλλες στο εργοστασιακό είδα μια διαφορά που δεν δικαιολογεί ζημιά..
(Το εργοστασιακό φαίνεται πάνω από το μπλε Alps στην παραπάνω φωτογραφία)


Το Alps λοιπόν είναι στα 100Κ ενώ το εργοστασιακό φτάνει τα 130Κ (όταν ο άξονας περιστροφής του πάει τέρμα δεξιά)

Από κωδικούς άλλο τίποτα το εξάρτημα της Sansui, από ουσιαστικές πληροφορίες, τίποτα...

View attachment 257252

Αν υπήρχε κάτι χρήσιμο παρακάτω το οποίο έσβησε με τα χρόνια, ποιός ξέρει....

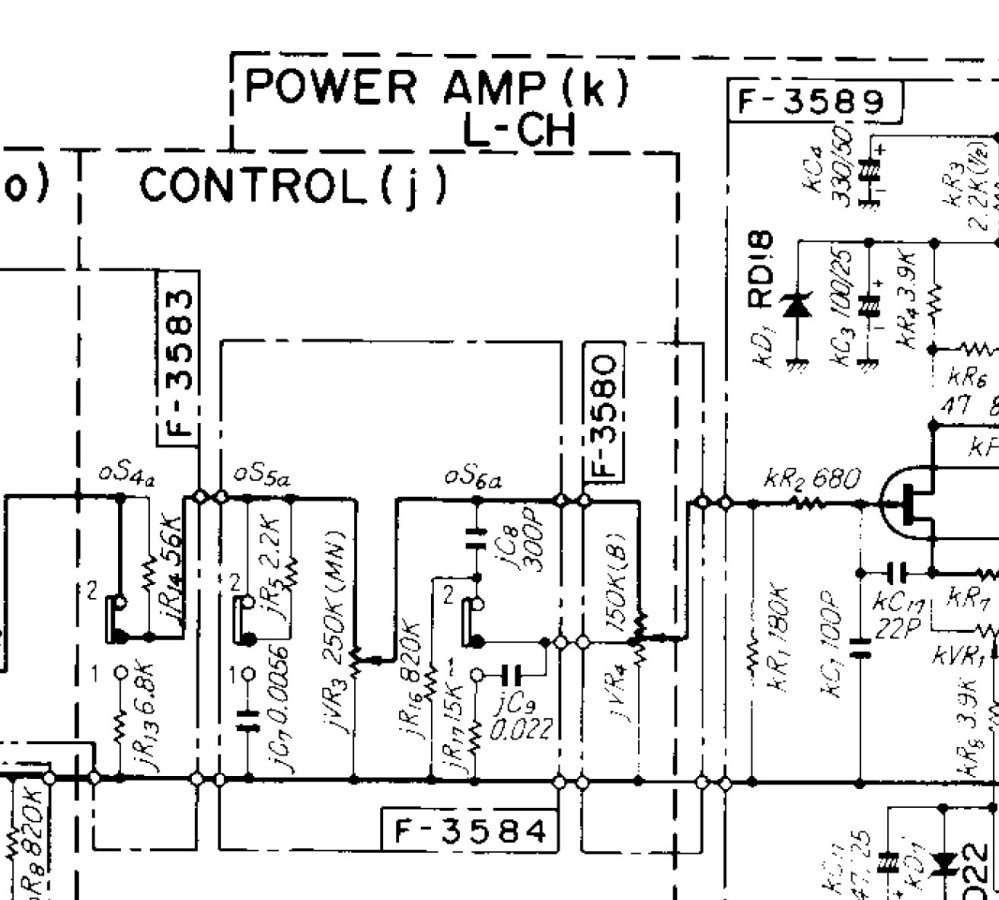

Το αρχικό ποτενσιόμετρο από ότι φαίνεται ήταν 150K Ohm και μάλλον γραμμικό (το γράμμα Β έχει χρησιμοποιηθεί μόνο για γραμμικά ποτενσιόμετρα)
και είχε μεσαία λήψη διότι υλοποιούσε ένα σύστημα μεταβλητού loudness (μικρότερη επίδραση όσο αύξανε η ένταση).
Η λογαριθμική λειτουργία προέρχονταν από τις αντιστάσεις που ήσαν συνδεδεμένες με το δρομέα του ποτενσιόμετρου
(αν και στο σχηματικό είδα μεγάλα νούμερα π.χ kR1 180K Ohm, συνήθως είναι το ένα τέταρτο της τιμής,
ίσως συνυπολογίζει και την αντίσταση του φίλτρου στην μεσαία λήψη jR17 15K Ohm).



[dinos]

Ερώτηση..
Πορτοκαλί, άσπρο, μπλε είναι 39ΜΩ ή όχι;;

Το πολύμετρο δεν μπορεί να την μετρήσει.. φταίει ότι η κλίμακα του τερματίζει στα 20ΜΩ ;;

View attachment 257264


Και το 2ο πολύμετρο δεν μπορεί..
Ανεβαίνει και ανεβαίνει μέχρι που στα 16Μ περίπου, παθαίνει μπλακ αουτ...

View attachment 257265

Στην αρχή ήθελε και μπαταρία, τώρα μάλλον του έφυγε η όρεξη...

Ποιά αντίσταση είναι αυτή;



[vlad66]

Ποιά αντίσταση είναι αυτή;

H R32
Δεν φαίνεται να έχει πρόβλημα, έναν τυπικό έλεγχο ήθελα να της κάνω




Στην παρακάτω φωτογραφία η αντίστοιχη του άθικτου καναλιού



[vlad66]

Αν έχεις βάλε δύο αντιστάσεις των 780 Ohm παράλληλα.
Θα επιτύχεις και σωστή τιμή και η ισχύς θα είναι ΟΚ.

Θέλω να το αποφύγω αυτό για αισθητικούς λόγους
Ούτως ή άλλως όλες οι καμμένες αντιστάσεις του μισού βαττ θα πρέπει να αγοραστούν



[ika]

....

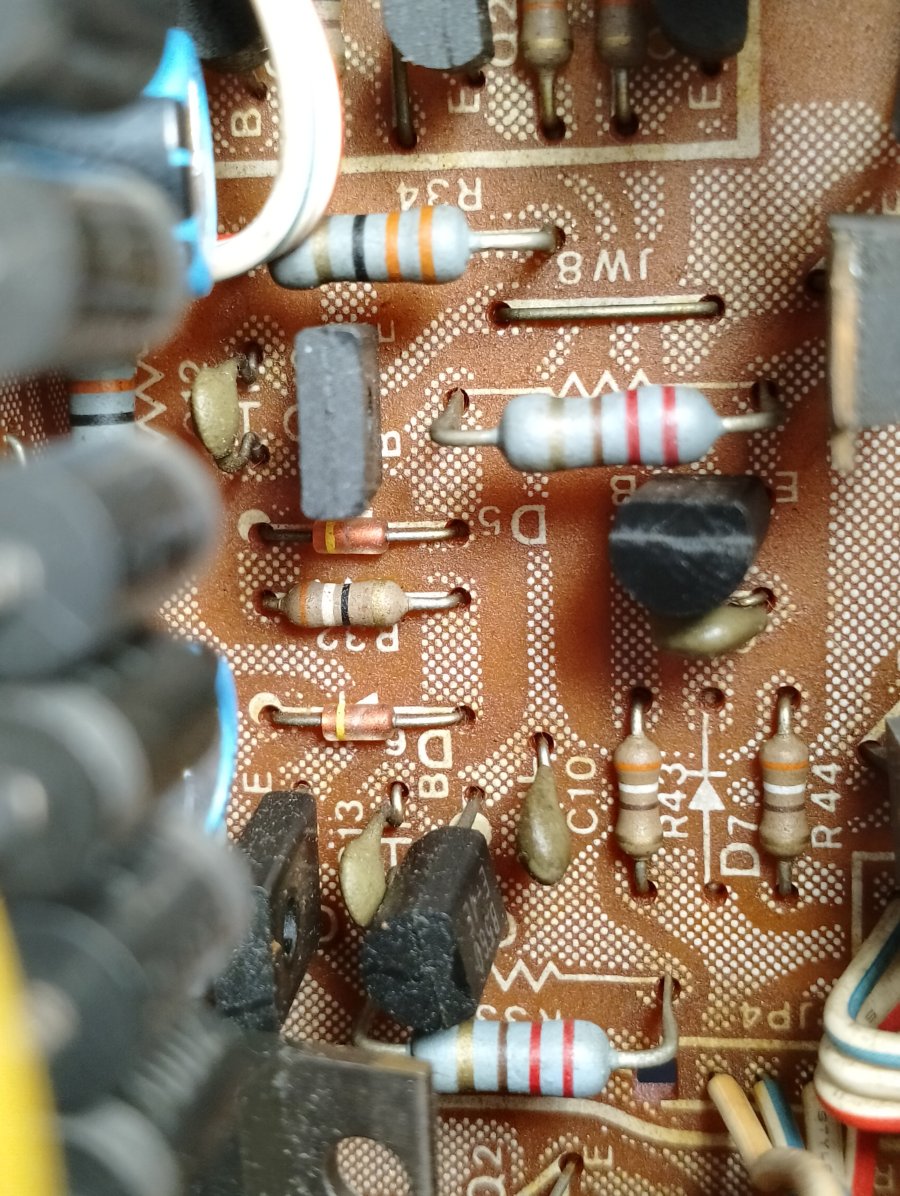

Στην παρακάτω φωτογραφία η αντίστοιχη του άθικτου καναλιού


View attachment 257278

Η R43 είναι σαν αυτήν στο #2?



[vlad66]

Το αρχικό ποτενσιόμετρο από ότι φαίνεται ήταν 150K Ohm και μάλλον γραμμικό (το γράμμα Β έχει χρησιμοποιηθεί μόνο για γραμμικά ποτενσιόμετρα)
και είχε μεσαία λήψη διότι υλοποιούσε ένα σύστημα μεταβλητού loudness (μικρότερη επίδραση όσο αύξανε η ένταση).
Η λογαριθμική λειτουργία προέρχονταν από τις αντιστάσεις που ήσαν συνδεδεμένες με το δρομέα του ποτενσιόμετρου
(αν και στο σχηματικό είδα μεγάλα νούμερα π.χ kR1 180K Ohm, συνήθως είναι το ένα τέταρτο της τιμής,
ίσως συνυπολογίζει και την αντίσταση του φίλτρου στην μεσαία λήψη jR17 15K Ohm).

Γράμμα Β δεν βλέπω κάπου στο αρχικό ποτ..
Στο σχηματικό το είδες;;

Το μπλε Alps των 100Κ εγκυμονεί κίνδυνο στο κύκλωμα;;
Αν ναι, θα πρέπει να αλλάξω κάποια ή κάποιες αντιστάσεις;;



[vlad66]

Η R43 είναι σαν αυτήν στο #2?

Λογικά ναι.
Μέχρι τώρα ότι (άθικτη) R έχει το ένα κανάλι, έχει και το άλλο.
Οι καμμένες ή μαυρισμένες δεν έχουν πια χρωματικό κώδικα και βασίζομαι ή στην αντίστοιχη του άθικτου καναλιού, ή στους dino & Dim.AR που διαβάζουν σχέδιο



[dinos]

Η R32 είναι 39 Ohm
Η R43 είναι 390 Ohm
Πρόσεξε την R40 10 Ohm, έχει μηχανική (ή θερμική καταπόνηση το περίβλημα.



[vlad66]

Η R32 είναι 39 Ohm

Πως είναι 39Ω η R32 ;;
Αφού το 3ο δακτυλίδι είναι μπλε που σημαίνει x1 ΜΩ


Το πολύμετρο εξακολουθεί να μην μπορεί να την μετρήσει, ενώ καλού κακού την έβγαλα από το κύκλωμα.

Κάτι δεν διαβάζω σωστά στον χρωματικό κώδικα;;
Αν ναι, τότε είναι και αυτή κατεστραμμένη.

Η R43 είναι 390 Ohm

Σωστά

Πρόσεξε την R40 10 Ohm, έχει μηχανική (ή θερμική καταπόνηση το περίβλημα.

Σωστά και θα φύγει χωρίς 2η σκέψη



[dinos]

Γράμμα Β δεν βλέπω κάπου στο αρχικό ποτ..
Στο σχηματικό το είδες;;

Το μπλε Alps των 100Κ εγκυμονεί κίνδυνο στο κύκλωμα;;
Αν ναι, θα πρέπει να αλλάξω κάποια ή κάποιες αντιστάσεις;;

Ναι απο το σχηματικό αναφέρει το γραμμα B.



Όσο αφορά το ποτενσιόμετρο, αν δουλεύει καλά στο ρυθμό αύξησης της έντασης,
δεν χρειάζεται να κάνεις τίποτα, απλά δεν θα εργαζεται το μεταβλητό loudness.
Στο κυκλώμα δεν δημιουργεί πρόβλημα.



[dinos]

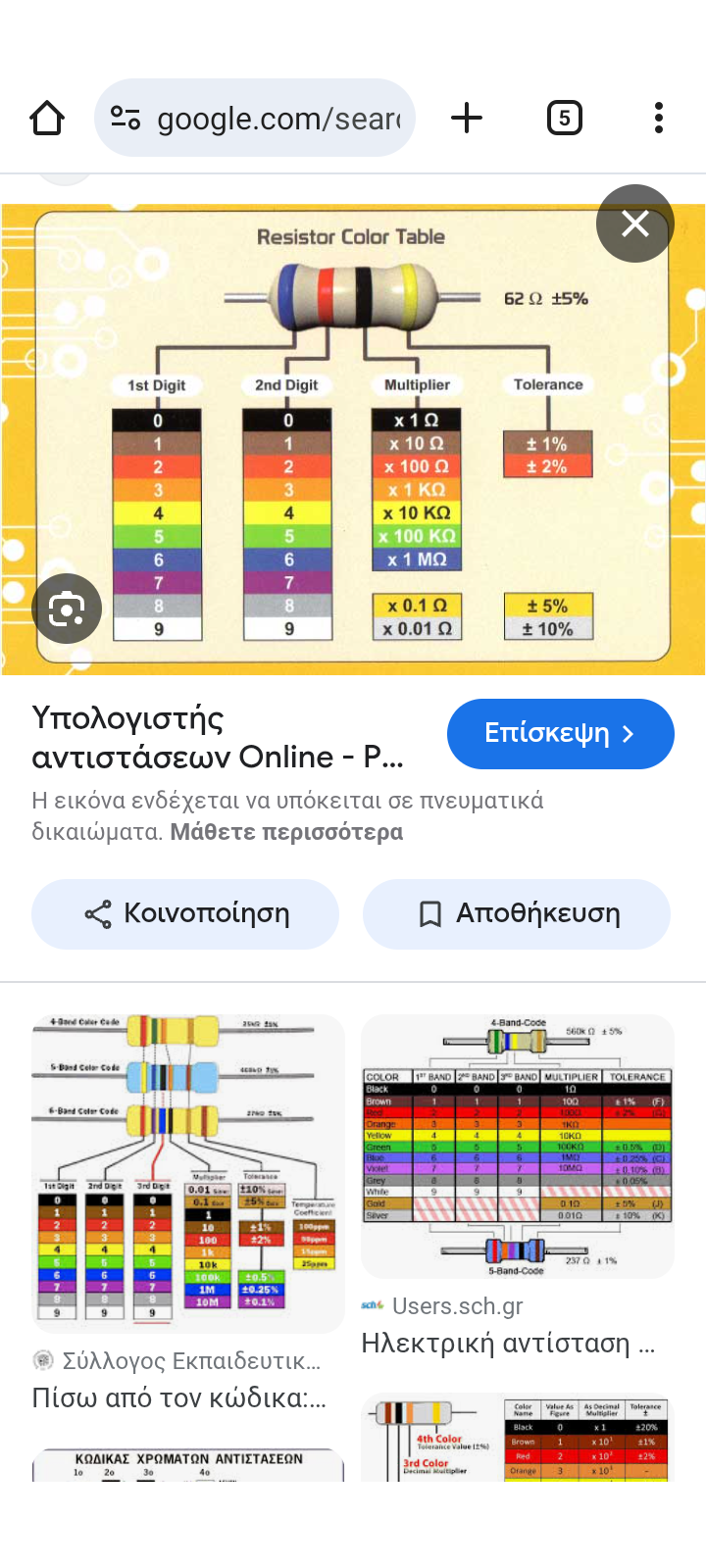

Πως είναι 39Ω η R32 ;;
Αφού το 3ο δακτυλίδι είναι μπλε που σημαίνει x1 ΜΩ
View attachment 257279

Το πολύμετρο εξακολουθεί να μην μπορεί να την μετρήσει, ενώ καλού κακού την έβγαλα από το κύκλωμα.

Κάτι δεν διαβάζω σωστά στον χρωματικό κώδικα;;
Αν ναι, τότε είναι και αυτή κατεστραμμένη.

Σωστά

Σωστά και θα φύγει χωρίς 2η σκέψη

Είναι μαύρο = Συντελεστής (Πολλαπλασιαστής) 1, άρα 39 Οhm.
Το χρώμα φαίνεται στο υγιές μέρος της πλακέτας ευκρινέστερα.
Η R32 μάλλον έχει καεί ολοσχερώς και είναι open circuit.



[vlad66]

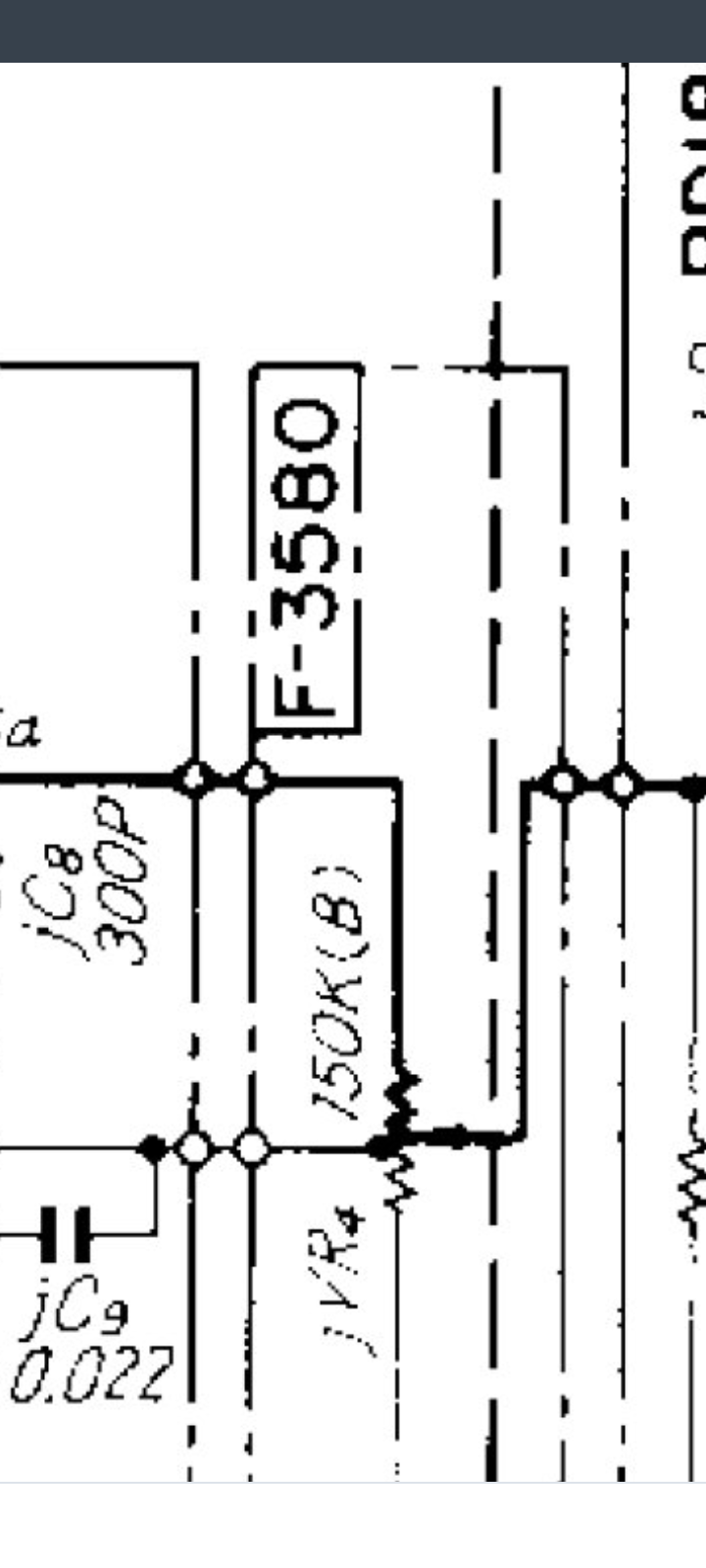

Ναι απο το σχηματικό αναφέρει το γραμμα B.

View attachment 257281

Σαν θεούς σας βλέπω εσάς που διαβάζετε σχέδιο....
Που να το δω χωρίς υπόδειξη...

Όσο αφορά το ποτενσιόμετρο, αν δουλεύει καλά στο ρυθμό αύξησης της έντασης,
δεν χρειάζεται να κάνεις τίποτα, απλά δεν θα εργαζεται το μεταβλητό loudness.
Στο κυκλώμα δεν δημιουργεί πρόβλημα.

Μια χαρά θυμάμαι ότι δούλευε το ποτ..
Από το loudness θυμάμαι (πριν την αλλαγή του ποτ) ότι ήταν από τα πιο "γλυκά" και ομαλά loudness που έχω ακούσει από τέτοιου είδους ενισχυτές.
Μετά την αλλαγή δεν θυμάμαι πως δούλευε γιατί γενικά δεν έβαζα loudness όπως και τονικότητα.
Θα το δοκιμάσω μετά την επισκευή του ενισχυτή..



[dinos]

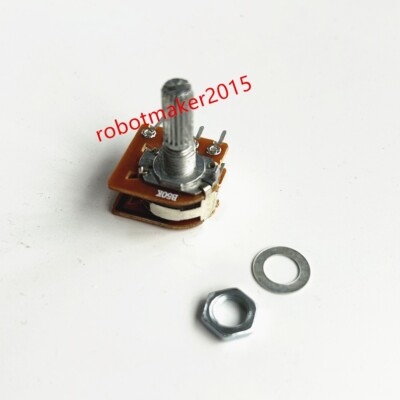

2Pcs 100K B100K 104 8 Pins Dual Stereo Potentiometer Double Rotary shaft=25mm | eBay UK

Impedance: 100K ohms. Shaft Length: About 25mm. Number of Pin: 8(Dual stereo).

www.ebay.co.uk

Κάτι τέτοιο πρέπει να είχε αρχικά.



[takis]

τα τρανζιστορ σε αυτο το καναλι καλο να ελεγθουν ολα και οσα λειτουργουν σε συμμετρια ειδικα τα τρανζιστορ ισχυος καλο ειναι να αλλαχτουν ζευγαρι αν αυτο ειναι εφικτο
Το προβλημα στην επισκευη αυτη ειναι το να βρεις τα ενεργα υλικα και οχι τις αντιστασεις και πυκνωτες καθως υπαρχει αθικτο το αλλο καναλι και φυσικα το σχεδιο το οποιο θα σε βοηθησει ωστε να ρυθμισεις στο τελος το μηχανημα

Εγω πρωτα θα εψαχνα να δω αν υπαρχουν τα τρανζιστος βλαδιμηρε και μετα τα απλα υλικα



[vlad66]

2Pcs 100K B100K 104 8 Pins Dual Stereo Potentiometer Double Rotary shaft=25mm | eBay UK

Impedance: 100K ohms. Shaft Length: About 25mm. Number of Pin: 8(Dual stereo).

www.ebay.co.uk

Κάτι τέτοιο πρέπει να είχε αρχικά.

Στο ποστ #37 το έδειξα..
Της οκάς εξάρτημα.. φτηνό ήταν, φτηνό είναι...
Μετρώντας το είδα το ένα κανάλι να γίνεται "αγωγός" ( όταν ο άξονας τερματίζει δεξιά) και το πολύμετρο να γίνεται μπίπερ, ενώ στην ίδια διαδικασία το άλλο κανάλι φέρει διαφορετική αντίσταση και το πολύμετρο να μην γίνεται μπίπερ...



[vlad66]

τα τρανζιστορ σε αυτο το καναλι καλο να ελεγθουν ολα και οσα λειτουργουν σε συμμετρια ειδικα τα τρανζιστορ ισχυος καλο ειναι να αλλαχτουν ζευγαρι αν αυτο ειναι εφικτο
Το προβλημα στην επισκευη αυτη ειναι το να βρεις τα ενεργα υλικα και οχι τις αντιστασεις και πυκνωτες καθως υπαρχει αθικτο το αλλο καναλι και φυσικα το σχεδιο το οποιο θα σε βοηθησει ωστε να ρυθμισεις στο τελος το μηχανημα

Εγω πρωτα θα εψαχνα να δω αν υπαρχουν τα τρανζιστος βλαδιμηρε και μετα τα απλα υλικα

Ας "μαζέψω" το μηχάνημα μέχρι εκεί που μπορώ και αν κολλήσω σε τρανζίστορς που δεν υπάρχουν θα το βάλω στην άκρη μέχρι να βρεθούν..

Τα ισχύος δεν είναι πρόβλημα γιατί ακόμα και αν δεν υπάρχουν στο εμπόριο, τα δικά του από το εργοστάσιο τα έχω και δουλεύουν μια χαρά..
(Όπως δουλεύουν τα 3 από τα 4 που έχει πάνω ο ενισχυτής τώρα)

Στην ουσία ένα C χρειάζομαι για να έχω δύο πλήρη σετ.



[vlad66]

Είναι μαύρο = Συντελεστής (Πολλαπλασιαστής) 1, άρα 39 Οhm.
Το χρώμα φαίνεται στο υγιές μέρος της πλακέτας ευκρινέστερα.
Η R32 μάλλον έχει καεί ολοσχερώς και είναι open circuit.

Θα ορκιζόμουν ότι χτες την νύχτα το έβλεπα σαν μπλε..

Σήμερα με το φως της ημέρας, είναι μαύρο..

Τώρα κατάφερα να περάσω τον ακροδέκτη του πολύμετρου στην δύσκολη άκρη της καλής R32 της άθικτης πλευράς και την μέτρησα στα 39,8Ω
Η διαφορά του 0,8Ω μπορεί να είναι από το κύκλωμα αφού δεν την αποσύνδεσα;;

Λογικά θα είχε νόημα μια τόσο μεγάλη αντίσταση (39ΜΩ) εκεί;;
Μάλλον όχι.. σωστά;;



[takis]

τα δικα του γιατι ειχαν βγει απο το μηχανημα;



[takis]

Θα ορκιζόμουν ότι χτες την νύχτα το έβλεπα σαν μπλε..

Σήμερα με το φως της ημέρας, είναι μαύρο..

Τώρα κατάφερα να περάσω τον ακροδέκτη του πολύμετρου στην δύσκολη άκρη της καλής R32 της άθικτης πλευράς και την μέτρησα στα 39,8Ω
Η διαφορά του 0,8Ω μπορεί να είναι από το κύκλωμα αφού δεν την αποσύνδεσα;;

Λογικά θα είχε νόημα μια τόσο μεγάλη αντίσταση (39ΜΩ) εκεί;;
Μάλλον όχι.. σωστα

παντα οταν μετραμε υλικα το βγαζουμε απο το κυκλωμα αλλιως δεν ειναι σιγουρο οτι μετραμε σωστα, την μετρας 39ohm και μαλλον ειναι σωστη αλλα να δουμε και το σχεδιο τα 39mohm ειναι παρα πολλα

εχεις manual που γραφει τιμες υλικων;
