DIY R-2R DAC (dam1021) : πειρασμός, όχι αστεία...

Re: Απάντηση: Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

lemon said:
- Αυτό μπορούμε και μετρητικά να το διερευνήσουμε, έχουμε κάνει μια σύντομη δοκιμή μετρήσεων που δεν περιλάμβανε FR, σε μια επόμενη συνάντηση θα το δρομολογήσουμε γιατί πρέπει να εξεταστεί.



- Εάν και δεν γνωριζόμαστε προσωπικά, βλέπω στην υπογραφή σας δήλωση ως επαγγελματίας του χώρου.
Εφόσον η ενότητα ειναι καθαρά τεχνική, θα περιμένω να μας εξηγήσετε για ποιο λόγο μειονεκτεί μια πηγή με χαμηλότερη στάθμη εξόδου σε σχέση με το τυπικό που έχει επικρατήσει των 2Vrms εξόδου,

μειονεκτει ψυχολογικα, γιατι αυτο με την μεγαλυτερη σταθμη θα δινει την εντυπωση οτι παιζει καλυτερα και ας μην ειναι αληθεια αυτο.


εφόσον στο επόμενο στάδιο η απολαβή καλύπτει την αρχική στάθμη


δεν σε καταλαβαινω-το επομενο σταδιο ειναι ενα μπαφερ(Χ1)-


και σε πολλές των περιπτώσεων μικρότερη στάθμη εξόδου πηγής επιφέρει και μικρότερη παραμόρφωση του επόμενου σταδίου.


απο 1.4 σε 2V θα εχεις μεγαλυτερη παραμορφωση?!



Δεύτερον ερώτημα, το οποίο περιμένει περαιτέρω διευκρίνησης, είναι γιατί θεωρείται "Α priori" ότι μετασχηματιστής στο στάδιο εξόδου μιας πηγής είναι απλά "αστείο".


αστειο γιατι η αποκριση τους σταματαει πριν τα φιλτρα των 40-60khz των dac
και στην συγκεκριμενη υλοποιηση που πασχει απο πριμα απλα το σκοτωσες!


Κατά τα άλλα χαρήκαμε που συμμετείχατε στο νήμα.
Click to expand...

φιλικα

Απάντηση: Re: Απάντηση: Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Δημήτρης Δημητρακούδης said:
Πρόχειρη μέτρηση FR με RMAA από κάρτα ήχου στα 44.1/16 στο δικό μου:

View attachment 113717

Σημειώνω ότι το πρόβλημα με τις διαφορετικές στάθμες των δυο καναλιών οφείλεται εξακριβωμένα στο ADC και όχι στο DAC.
Click to expand...

To RMAA θέλει πολύ προσεκτική στάθμιση ανάμεσα στα κανάλια εκεί πολύ κοντά στο -1dB που ζητά. Το χρησιμοποιώ στην έκδοση Pro, είναι προσανατολισμένο περισσότερο για μετρήσεις ψηφιακών πηγών και χρησιμοποιείται κατά κόρο σε κονσουμεράδικα τεχνικά περιοδικά δίχως εμβάθυνση στις μετρήσεις.
Το καλό είναι ότι ειναι γρήγορο και απλό, το κακό είναι ότι οτι κάνει το κάνει δίχως να σε ενημερώνει για το τι χρησιμοποιεί.
Για μετρήσεις 20-20ΚΗz είναι καλό, αλλά όσο πλησιάζεις στα 20KHz ή τα ξεπερνάς, απλά σηκώνεις τα χέρια για το εάν το αποτέλεσμα είναι αξιόπιστο.

Πλέον Δημήτρη για μετρήσεις FR ούτε αυτό χρησιμοποιώ, ούτε το ARTA και τα δύο βάζουν ενσωματωμένα φίλτρα για πιο ακριβή μέτρηση THD στο όριο 20-20KHz με αποτέλεσμα η μέτρηση απόκρισης στις υψηλές να είναι κουκουρούκου.
Δεν είναι σπάνιο να μουν μετρούν και τα δύο 0.25dB πτώση ήδη από τα 18KHz και όταν τα πετάω και κάνω τη μέτρηση αποκλειστικά με true RMS πολύμετρα μεγάλου εύρους συχνότητας η απόκριση να ξεπερνά και τα 24KHz με απόκλιση μόνο ±0.05-0.10dB!

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Ακομα και 1 ολοκληρο dB λαθος να ειναι οι μετρήσεις του Δημητρη λόγω τεχνικής/ RMAA η περιγραφή του venar περι "χαμηλοπερατο φιλτρο ξεκιναγε να κοβει από τα 10Κz" δεν βρίσκει αντίκτυπο. Η μέτρηση ειναι τέρμα φλατ, σίγουρα δεν υπάρχει κατι που να υποδεικνύει roll off ουτε στους 10Κηζ ουτε και πιο πάνω.

εντιτ Και ειναι και αναμενόμενο να μην υπάρχει roll off κτλ, σιγα μην έβγαζε ο Soekris ενα DAC που ξερει οτι θα το μετρησει η παγκοσμια κοινότητα με τοσο εντονο ηχητικό χαρακτηρα-roll off.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

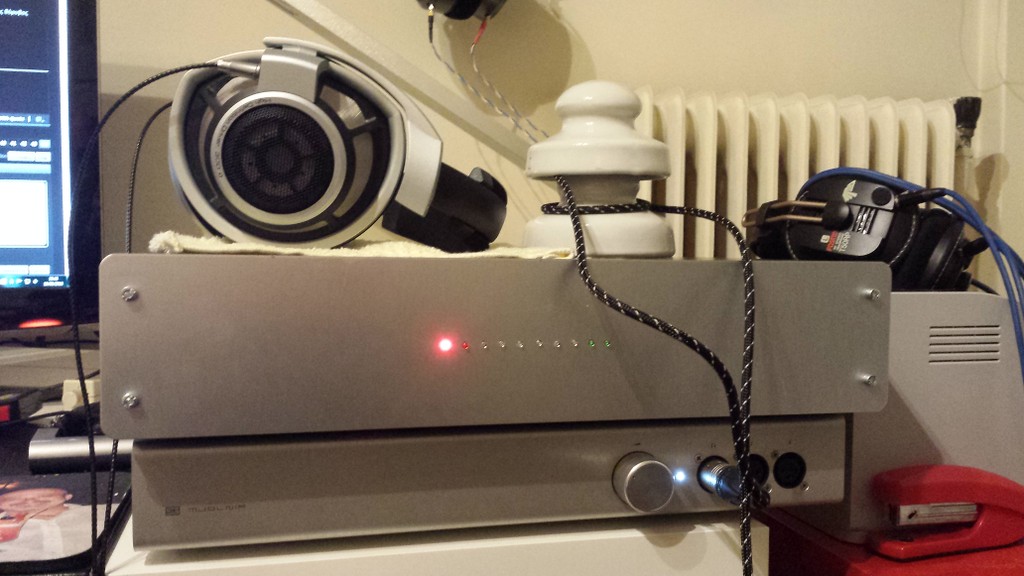

Έβαλα μπροστά τα λεντάκια δειγματοληψίας του δέκτη (ευχαριστώ Βασίλη -bye-) και έβαλα αλενόβιδες στην πρόσοψη να φαίνεται λίγο πιο όμορφο παρά με τα άσχημα πλαστικά χερούλια που είχε αυτό το φτηνό κουτί του Φανού.

Συνεχίζω τις ακροάσεις με μεγάλη ευχαρίστηση -bye-

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Κουκλι ειναι Χρηστο!

Βεβαια φαντάζομαι ο Schiit θα σκασει απο κατω, υποθέτω θα το φερεις τούμπα το set up

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Ευχαριστώ Πάνο, ναι ο Mojo ζεσταίνεται, αλλά βοηθά και κρατά ζεστό το Soekris :flipout:

Πέραν του αστείου, ο Mojo έχει μόνο πρόβλημα το κατακαλόκαιρο που ζεματάει, τώρα είναι χλιαρός προς ζεστός, αλλά η κατασκευή του, επιτρέπει να απαγάγει θερμότητα όλο το κουτί και όχι η κάτω αριστερή πλευρά μόνο που είναι βιδωμένα τα mosfet.

Τώρα είμαι σε δοκιμές πέρα δώθε με το Soekris όταν κατασταλάξω σίγουρα θα πάει από κάτω.

Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

Χρήστο,κουκλί!

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Ω ρε μανα μ'... και αυτά τα φοστεξ κει πίσω...

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Εδώ και 2 ωρες ακουμε το Soekris με τον Chris στο σύστημά μου...

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Dr Pan K said:
Εδώ και 2 ωρες ακουμε το Soekris με τον Chris στο σύστημά μου...
Click to expand...

Και;;;;;Βαλθήκατε να μας σκάσετε Σαββατιάτικα;

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Ακομα εδω είμαστε, περάσαμε απο κλασσική σε τζαζ και τούμπαλιν..

Δεν θα γραψω απόψε εντυπώσεις γιατι αυριο στην ακρόαση θα ερθει και το Soekris του Chris μαζι!

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Να έχουμε και τεφτέρια για σημειώσεις δλδ;;;

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Dr Pan K said:
Ακομα εδω είμαστε, περάσαμε απο κλασσική σε τζαζ και τούμπαλιν..

Δεν θα γραψω απόψε εντυπώσεις γιατι αυριο στην ακρόαση θα ερθει και το Soekris του Chris μαζι!
Click to expand...

Ενδιαφέρον..
