Nαι Μανωλη δεν θα διαφωνίσω οτι γενικός μπουσουλας δεν υπάρχει, αλλα εχει φτάσει σε τόσο καλό επίπεδο πια που ρωτάω ξανα και ξανα πριν κάνω οποιαδηποτε αλλαγή στο φίλτρο παλι και χαλάσω τα πάντα, πάντα φυσικά μπορείς να επιστρέψεις αν φυσικά θυμασε πιο ήταν το προηγούμενο φίλτρο που δοκίμασες.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Παράκληση:
Μπορείτε να μου συστήσετε ένα αντάπτορα USB σε RS232 καθώς και από που να κατεβάσω το πρόγραμμα επικοινωνίας DAM----> PC , ώστε να μπορώ να αλλάζω τα φίλτρα;

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Δεν δουλεύουν όλοι οι αντάπτορες του εμπορίου γιατί πολλοί από αυτούς δεν είναι "πραγματικοί" RS-232.

Το Soekris Wiki στο diyaudio.com εμφανίζει ως δοκιμασμένα τα παρακάτω:

http://www.brainboxes.com/product/us-101/1-port-rs232-usb-to-serial-adapter
http://www.amazon.de/Digitus-USB-Seriell-Adapter-schwarz/dp/B0030IT780
http://www.aten.com/products/productItem.php?model_no=UC232A#.VONxXebF-5J
http://www.ftdichip.com/Products/Cables/USBRS232.htm

Αλλά αν θυμάμαι καλά, ένα από τα παραπάνω το έχει αγοράσει ο Chris1967 και δεν του δούλεψε, οπότε διατηρώ κάποιες επιφυλάξεις.

Προσωπικά έχω ένα no-name που είχα πάρει πριν από πολλά χρόνια, ούτε κωδικό δεν γράφει πάνω του.

Στόχος μου είναι να λύσω το πρόβλημα οριστικά ενσωματώνοντας USB πόρτα πάνω στην πλακέτα εισόδων που σχεδιάζω, αλλά η παραγωγή της απέχει τουλάχιστον έναν-δυο μήνες από σήμερα (έχω έτοιμο σχέδιο και πλακέτα αλλά περιμένω εξαρτήματα για το πρωτότυπο).

Από λογισμικό τα πράγματα είναι πολύ πιο εύκολα, με ένα ExtraPutty την κάνεις τη δουλειά. Και στα Mac υπάρχουν αντίστοιχα προγράμματα..

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Αυτό που είχα δοκιμάσει δεν ήταν ένα από τα παραπάνω, έμοιαζε πολύ με αυτό http://www.aten.com/products/Mobili...-to-Serial-Converter~UC232A.html#.VgVBvvmqpBc αλλά δεν ήταν το ίδιο.

Οπότε δεν έχω κάτι να πω αρνητικό για αυτά που έχει ποστάρει ο Δημήτρης.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Σας ευχαριστώ όλους. Παράγγειλα τον Digitus.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Σήμερα το πρώι ξαφνικά μετά απο το κλασικο 20 λεπτο προθερμανσης επαθα πλάκα, αλλη καθαρότητα και μεγάλη αυξηση στα άκρα θέμα που με εκανε να αναρωτιεμαι αν ειναι οι νεοι πυκνωτές που εχουν και αυτοι το break in τους http://gr.mouser.com/Search/ProductDetail.aspx?qs=CjLBVBdJVbQa55T5YGbNEw== Τους εβαλα στη vref βελτιωση που κάναμε στο R2R ή είναι οι λάμπες ισχυος που άλλαξα πριν απο 2 -3 μήνες και πρεπει να επιασαν τις 200- 230 ωρες που ειναι και σε αυτές το break in τους, μάλλον το δευτερο.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Ναι, μια χαρά είναι. Αφού το στήσεις και βεβαιωθείς ότι το σύστημά σου βλέπει σωστά τον Digitus (δηλαδή εγκατασταθούν οι drivers χωρίς πρόβλημα, κτλ), πρέπει να μάθεις σε ποιο COM port έχει "εμφανιστεί" η σειριακή σου.

Αυτό θα το δεις από τη Διαχείριση Συσκευών (Device Manager) των Windows. Εκεί θα σου εμφανίσει μια νέα πόρτα, η οποία συνήθως παίρνει χαρακτηρισμό COM2 ή COM3 ή κάτι παρόμοιο. Δεν είναι παράξενο αν την βρεις ως COM12 ή και παραπάνω.

Αφού έχεις και αυτό το στοιχείο, τρέχεις το ExtraPUTTY και κάνεις τις επιλογές που φαίνονται εδώ με τα κόκκινα βελάκια:


Εννοείται αλλάζεις το COM3 με αυτό που ισχύει στο σύστημά σου.

Πατάς Open και σου ανοίγει ένα μαύρο παράθυρο. Εδώ δίνεις τις εντολές σου.

Για να αλλάξεις τα φίλτρα δίνεις F4 ή F5 ή F6 ή F7 (και enter πάντα). Ενώ πληκτρολογείς οι χαρακτήρες δεν θα φαίνονται, αλλά αφού πατήσεις το enter θα σου γυρίσει πίσω αυτό που είχες γράψει. Έτσι θα καταλάβεις και ότι το Soekris έχει πάρει την εντολή.

Υπόψη, για να είμαστε σίγουροι ότι έχει συνδεθεί σωστά το Soekris με την σειριακή καλό είναι να ανάβουμε το Soekris αφότου έχουμε συνδέσει καλώδια και τρέξει το ExtraPUTTY, δηλαδή αφότου έχουμε φτάσει να βλέπουμε την μαύρη οθόνη του τερματικού.

Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

Έγιναν όλα καλά. Ο Device Manager το βλέπει στην COM4. Άνοιξα και η μαύρη οθόνη εμφανίστηκε. Δεν έχω καλωδιάκια σύνδεσης με το DAM αλλά κάτι θα φτιάξω. Αν χρησιμοποιήσω καλώδια από κάποιο USB κανιβαλισμένο ή ETHERNT είμαι οκ;;
ΥΓ. Αν κατάλαβα καλά Δημήτρη τα φίλτρα ήδη υπάρχουν στο Ντακ και μένει να επιλεγούν. Ποιό απ'όλα είναι το πιο μαλακό;;

Re: Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

geovar said:
Έγιναν όλα καλά. Ο Device Manager το βλέπει στην COM4. Άνοιξα και η μαύρη οθόνη εμφανίστηκε. Δεν έχω καλωδιάκια σύνδεσης με το DAM αλλά κάτι θα φτιάξω. Αν χρησιμοποιήσω καλώδια από κάποιο USB κανιβαλισμένο ή ETHERNT είμαι οκ;;
ΥΓ. Αν κατάλαβα καλά Δημήτρη τα φίλτρα ήδη υπάρχουν στο Ντακ και μένει να επιλεγούν. Ποιό απ'όλα είναι το πιο μαλακό;;
Click to expand...

Θα πρότεινα να φορτώσεις τα φίλτρα του Paul από το http://www.moredamfilters.info/system/files/skr/mDf_EQHQ_variations_v1r2_HR.skr που είναι η revised έκδοση με headroom 3.5 db.
Η διαδικασία περιγράφεται στο https://hifiduino.wordpress.com/2015/08/30/firmware-v-0-99/ . Μετά βγαίνεις από το umanager και πατάς F6 για το Low Delay v4. Θα σου πρότεινα να τα ακούσεις όλα για να επιλέξεις. Είναι πολύ καλύτερα από τα default.

Υ.Γ.
Προσωπικά τελευταία ακούω το F5.

--- Αυτόματη συγχώνευση μηνύματος ---
analog-jimaras said:
Σήμερα το πρώι ξαφνικά μετά απο το κλασικο 20 λεπτο προθερμανσης επαθα πλάκα, αλλη καθαρότητα και μεγάλη αυξηση στα άκρα θέμα που με εκανε να αναρωτιεμαι αν ειναι οι νεοι πυκνωτές που εχουν και αυτοι το break in τους http://gr.mouser.com/Search/ProductDetail.aspx?qs=CjLBVBdJVbQa55T5YGbNEw== Τους εβαλα στη vref βελτιωση που κάναμε στο R2R ή είναι οι λάμπες ισχυος που άλλαξα πριν απο 2 -3 μήνες και πρεπει να επιασαν τις 200- 230 ωρες που ειναι και σε αυτές το break in τους, μάλλον το δευτερο.
Click to expand...
Μικρή ερώτηση. Παραγγέλνουμε κανονικά από mouser? Γιατί ακόμα δεν έχω κάνει το vref mod...

Απάντηση: Re: Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

Mythos said:
Θα πρότεινα να φορτώσεις τα φίλτρα του Paul από το http://www.moredamfilters.info/system/files/skr/mDf_EQHQ_variations_v1r2_HR.skr που είναι η revised έκδοση με headroom 3.5 db.
Η διαδικασία περιγράφεται στο https://hifiduino.wordpress.com/2015/08/30/firmware-v-0-99/ . Μετά βγαίνεις από το umanager και πατάς F6 για το Low Delay v4. Θα σου πρότεινα να τα ακούσεις όλα για να επιλέξεις. Είναι πολύ καλύτερα από τα default.

Υ.Γ.
Προσωπικά τελευταία ακούω το F5.

--- Αυτόματη συγχώνευση μηνύματος ---


Μικρή ερώτηση. Παραγγέλνουμε κανονικά από mouser? Γιατί ακόμα δεν έχω κάνει το vref mod...
Click to expand...

Ευχαριστώ Mythos
Εγώ ότι αγόρασα πρόσφατα τα πήρα από εδώ: http://gr.rsdelivers.com/?gclid=Cjw...xu5hi-r9B6kPZYWcFgGAs2RnKfBaZgFALOxoCBt7w_wcB
Νομίζω όμως οτι και ο Φανός δέχεται παραγγελίες για Mouser και τις φέρνει μέσω κάποιου τρίτου που δεν γνωρίζω.

Re: Απάντηση: Re: Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

Aγαπητε Mythos
Aν θες ριξε μου λιγο φως στο : Μετά βγαίνεις από το umanager και πατάς F6 για το Low Delay v4. Θα σου πρότεινα να τα ακούσεις όλα για να επιλέξεις. Είναι πολύ καλύτερα από τα default.
Ειμαι στο 0,99 αλλα δεν θυμαμαι με πιο φίλτρο η εντολη (filters all) που λεει ο Πωλ το δειχνει?
Η εκδοση EQHQ variations εχει πολλά φίλτρα τα οποια εναλλάσουμε με το F6?

Re: Απάντηση: Re: Απάντηση: DIY R-2R DAC: πειρασμός, όχι αστεία...

analog-jimaras said:
Aγαπητε Mythos
Aν θες ριξε μου λιγο φως στο : Μετά βγαίνεις από το umanager και πατάς F6 για το Low Delay v4. Θα σου πρότεινα να τα ακούσεις όλα για να επιλέξεις. Είναι πολύ καλύτερα από τα default.
Ειμαι στο 0,99 αλλα δεν θυμαμαι με πιο φίλτρο η εντολη (filters all) που λεει ο Πωλ το δειχνει?
Η εκδοση EQHQ variations εχει πολλά φίλτρα τα οποια εναλλάσουμε με το F6?
Click to expand...
Εφόσον έχεις συνδεθεί με το dac, πατώντας F4, F5, F6, F7 εναλλάσεις τα παρεχόμενα φίλτρα. F4 είναι το EQHQ, F5 το EQHQ APO, F6 το Low Delay v4 και F7 το NOS. Προσοχή δεν πατάς enter, μετα το Fx. Αν όλα πάνε καλά θα ακούσεις ένα μικρό scratch, θα γίνει echo το Fx που πάτησες και πλέον θα ακούς το νέο φίλτρο.

Υ.Γ.
Πατώντας "+++" πάλι χωρίς enter μπαίνεις μέσα στο umanager. Εκεί με filters all μπορείς να δεις τις περιγραφές για τα φίλτρα.

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

http://www.moredamfilters.info/content/vref-musings-final-frontier

O Paul κατέληξε vref mod
Δύο επιλογές :
0,01R / 0R(bypass cap) / 499R για uf μέχρι 4*1000uf
kai 0.01R/499R(bypass cap)/499R για πάνω 4*1000uf


Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

prooptiki said:
http://www.moredamfilters.info/content/vref-musings-final-frontier

O Paul κατέληξε vref mod
Δύο επιλογές :
0,01R / 0R(bypass cap) / 499R για uf μέχρι 4*1000uf
kai 0.01R/499R(bypass cap)/499R για πάνω 4*1000uf

Click to expand...
Σκέφτομαι να κάνω τη δεύτερη. Με 6x1500uf ανά rail (http://gr.mouser.com/Search/Product...1virtualkey64700000virtualkey647-RNU0J152MDN1)

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

Δημήτρης Δημητρακούδης said:
Εδώ είσαι:



Και εδώ το σχετικό μήνυμα του Soren στο diyaudio.com: http://www.diyaudio.com/forums/vend...magnitude-24-bit-384-khz-311.html#post4392832

Οι πυκνωτές των 47μF είναι 0805

--- Αυτόματη συγχώνευση μηνύματος ---



Εγω εκανα αυτό και πραγματικά ειδα μεγάλη βελτίωση.
Click to expand...

Re: DIY R-2R DAC: πειρασμός, όχι αστεία...

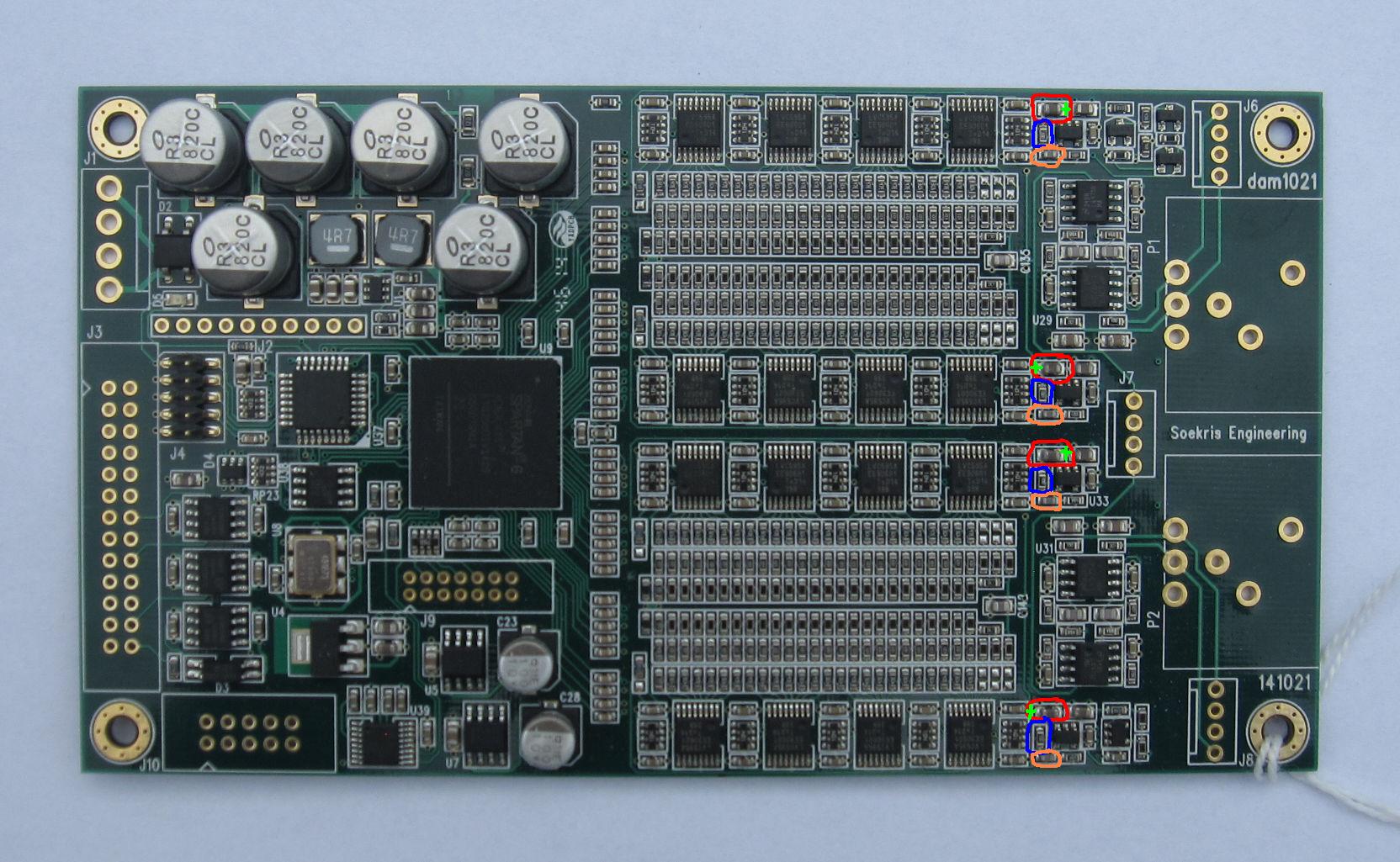

Πάνω πάνω είσαι προς το παρών...analog-jimaras. = REV1 Vref mod = 0.1R/0R
από κάτω η νέα επίσημη πρόταση Soren αντί για 0R βάζει 499R = REV2 Vref mod
Και ο Mythos πάει για 6*1000uf θα πρέπει να χρησιμοποιήσει 0,01R, μάλλον 250R αντί 499R (από mouser πιο φθηνά βγαίνουν οι 820uf 5ohm)
Low resolution mod = 0.01R / 0R
Rev2 lowres = 0.01R / 499R
