Τα probe του παλμογράφου είναι 10Χ (μείωση);
Στα setting των probes έχουν δηλωθεί στον παλμογράφο;
Βάλε τη βάση χρόνου στα 200μsec ώστε να έχει το περιθώριο μέτρησης p - p
απο μερικές κυματομορφές του σήματος των 1000Hz.
Ο παλμογράφος είναι στα 20μsec και μετρά ένα μικρό κλάσμα της ανοδικής καμπύλης των 1000Hz
(ίσως για αυτό βλεπουμε μια συχνότητα 1,22MHz, στο κάτω δεξί τμήμα της οθόνης).



[vlad66]

Τα probe του παλμογράφου είναι 10Χ (μείωση);
Στα setting των probes έχουν δηλωθεί στον παλμογράφο;
Βάλε τη βάση χρόνου στα 200μsec ώστε να έχει το περιθώριο μέτρησης p - p
απο μερικές κυματομορφές του σήματος των 1000Hz.
Ο παλμογράφος είναι στα 20μsec και μετρά ένα μικρό κλάσμα της ανοδικής καμπύλης των 1000Hz
(ίσως για αυτό βλεπουμε μια συχνότητα 1,22MHz, στο κάτω δεξί τμήμα της οθόνης).

Έκανα κάποιες "δηλώσεις" ούτε θυμάμαι πια πως...

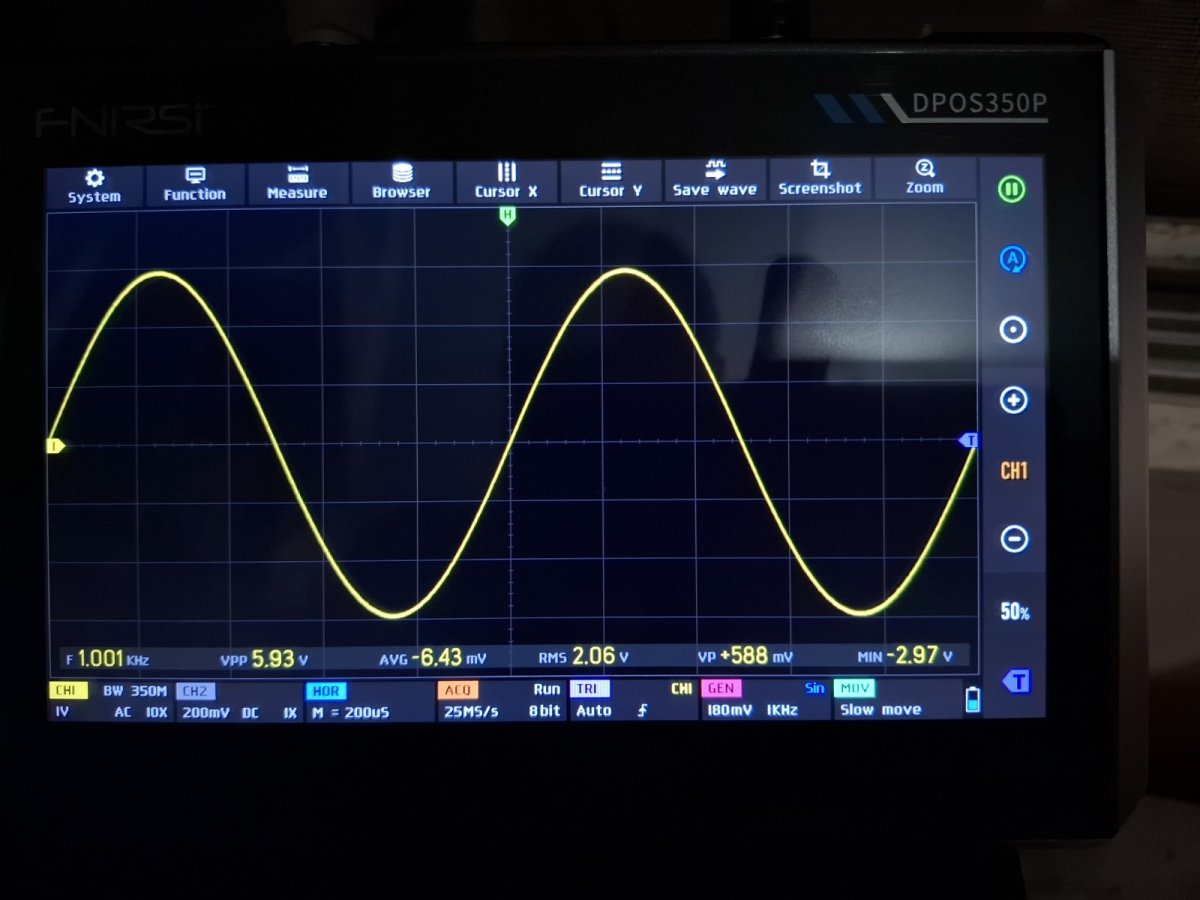

Τον πήγα στο Χ10 και του άλλαξα τον χρόνο στα 200μS (uS) όπως ζήτησες


Ελπίζω από την φωτογραφία του κινητού της γυναίκας μου μέσω viber να βγάλεις άκρη γιατί με το δικό μου δεν υπάρχει περίπτωση ...



[vlad66]

Η γεννήτρια είναι στα 180mV και το όργανο του καναλιού στο 0,5w

Edit

Ντίνο, η συχνότητα είναι στο κάτω και αριστερό μέρος του παλμογράφου..
Έγραψες στο δεξί και κόντεψα να σπάσω το κεφάλι μου ψάχνοντας δεξιά...
