Eversolo DMP-A6 Master Edition Gen 2

mdvq said:
Εξίσου κάτι παραπάνω από σίγουρο,άμα περάσει η εβδομάδα 😝😀
Click to expand...

Πρόλαβες και διάβασες κάτι που δεν μπορεί να ισχύει (γι΄αυτό το έσβησα λίγο αργότερα), αφού τα εντόσθια θα είναι μέσα στο μηχάνημα και όχι σε κουτιά όπως είναι τώρα.. :LOL:

Αυτό που θα αποθηκευτεί στο εργοστασιακό (2πλο) κουτί, θα είναι τα πόδια του και 7 βίδες ακριβώς..

Φυσικά θα "φορέσει" άλλα πόδια και 7 μεγαλύτερες βίδες.

Φύλλο χαλκού στα 0,12mm για την ιδέα του Κ. Ζαγγογιάννη




Πρώτα στο πάνω μέρος που είναι εδώ στο εργαστήρι






Δεν κάθομαι να ψειρίσω την μαϊμου, τι και αν βγει λίγο στραβό, βιδωτό θα είναι στις 2 άκρες.

Στην μέση για να μην κάνει κοιλιά θα πάρει λίγες σταγόνες βενζινόκολλας που βγαίνει εύκολα αν χρειαστεί.



Λίγο βάρος εκεί που πρέπει και αύριο θα είναι οκ.

Την κάτω βάση την έχει ο συνεργάτης για να πάρει σωστά μέτρα και θα την έχω αύριο για να την χαλκώσω ( πως λέμε χρυσώσω ;;; ) :LOL:

  • Like
Reactions: AUDIOLYTIC, Θρησκος and ΚΩΣΤΑΣ ΖΑΓΓΟΓΙΑΝΝΗΣ
  • Like
Reactions: Λάκης
Μια αστοχία στην βαφή της πρόσθετης κατασκευής θα με καθυστερήσει αρκετά.

Ο δικός μου συνεργάτης έκανε καλή δουλειά, ο δικός του όμως μας τα μούσκεψε...

ΟΙΚΟΝΟΜΟΥ ΤΑΣΟΣ said:
O χαλκός είναι καθαρός ή είναι κράματα;
Click to expand...

Αν τον πουλάνε για καθαρό θα είναι καθαρός.

Βέβαια, μην ψάχνεις για 99,99999% καθαρός.. βιομηχανικής ποιότητας είναι.. δεν είναι και OFC.

Εν αναμονή της βάσης (*) που πρέπει να περαστεί ξανά ηλεκτροστατική, δεν μένει τίποτα άλλο από το να δεθεί το μηχάνημα και να δοκιμαστεί μη τυχόν κάποιος κονέκτορας δεν κούμπωσε καλά.

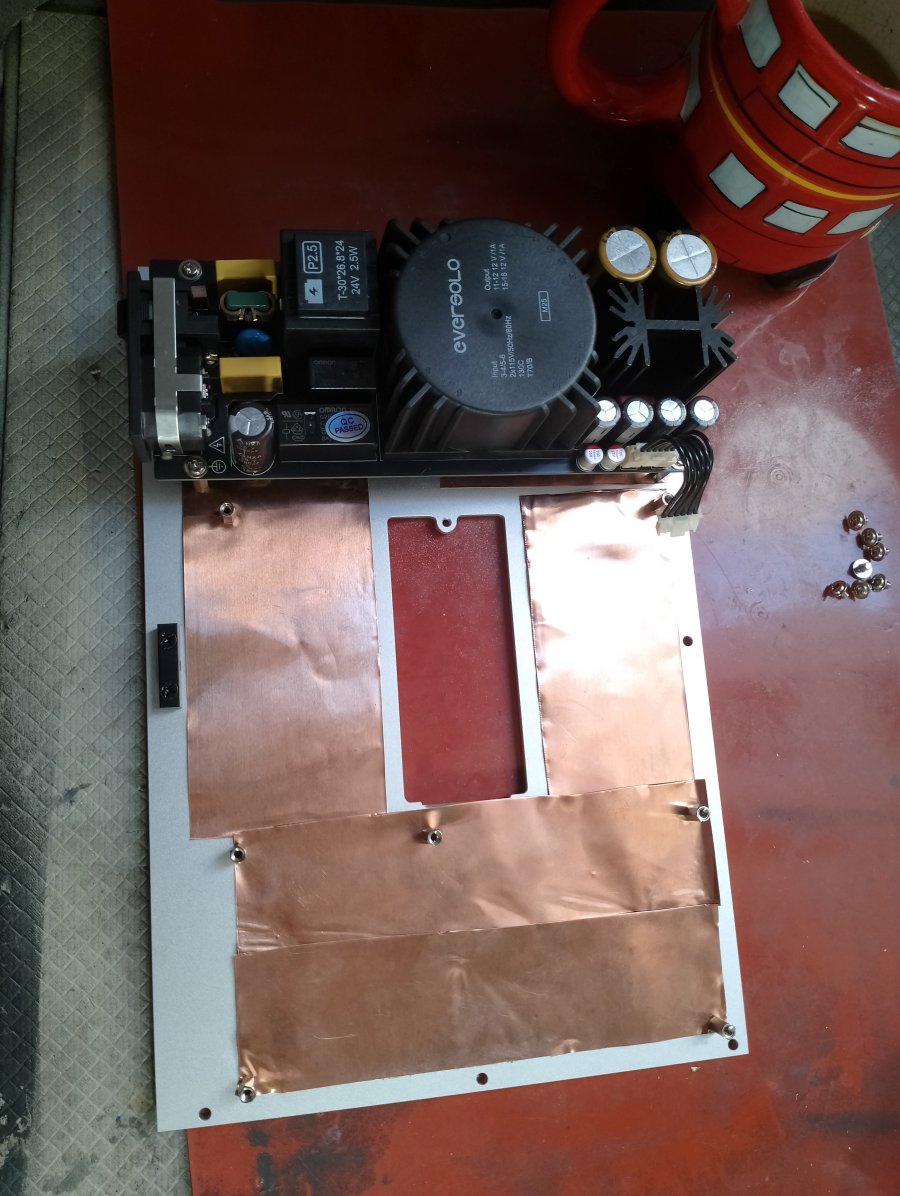

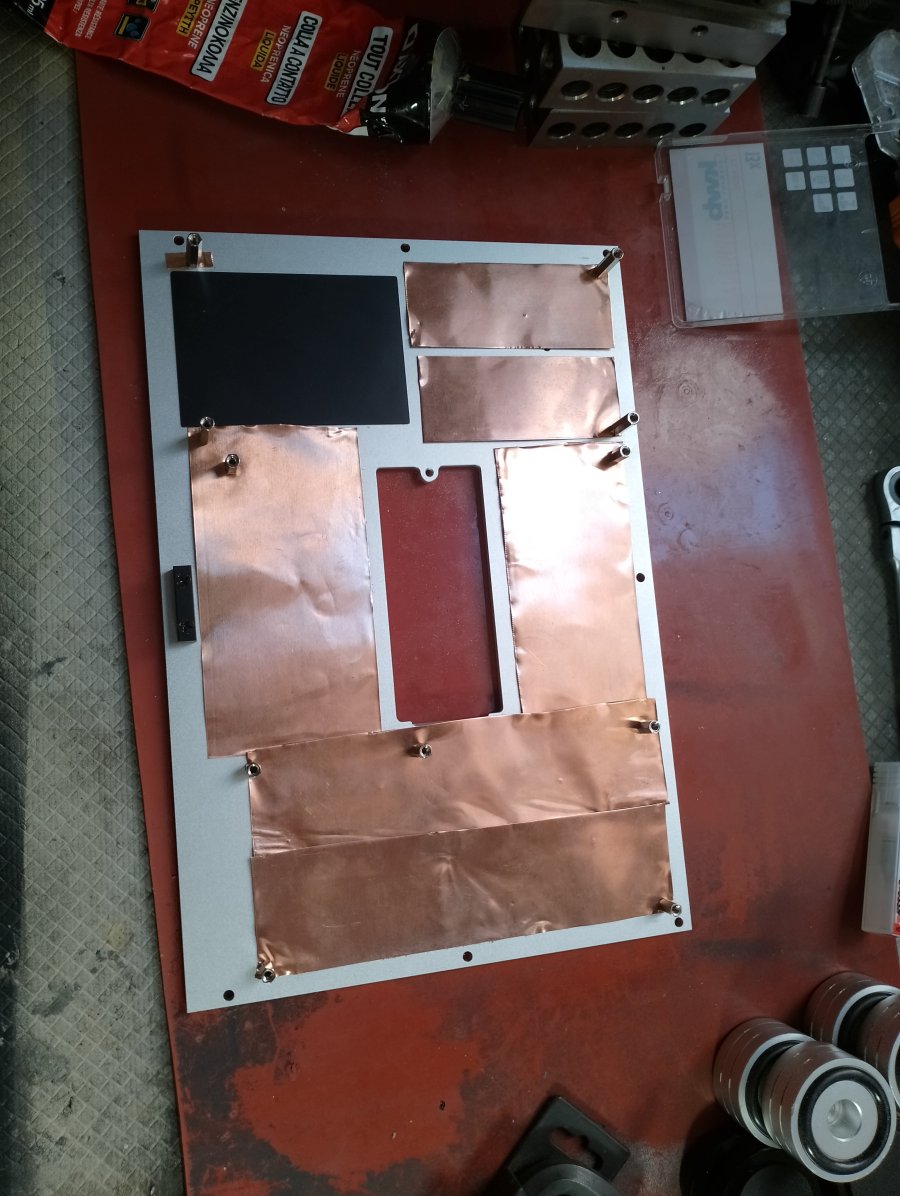

Τα φύλλα χαλκού στην κάτω βάση μπήκαν κομμάτι κομμάτι γιατί είναι σχεδόν αδύνατο να μπει μονοκόμματο και δεν υπάρχει λόγος για τσάμπα παίδεμα.

Τα περισσότερα κομμάτια είναι ρετάλια από το 1ο φύλλο που σκέπασε την "οροφή"
Άλλωστε η χρήση τους είναι "επικουρική" για να μην πω καθαρά θεωρητική.




(*)
Ναι , καλά καταλάβατε ότι η βάση που περιμένω είναι στα πρότυπα της κατασκευής του audio grade switch evo2.

Το βάρος της είναι (δυστυχώς) μόνο στα 3,1kg
Λέω δυστυχώς γιατί το πάχος της δεν ήταν τελικά αυτό που ήθελα και υπολόγιζα..

Το πλάνο ήταν να είναι στα 30mm και το βάρος της θα ξεπερνούσε τα 3,5kg

Αυτό θα διπλασίαζε το βάρος του μηχανήματος που σύμφωνα με τα στοιχεία στο ίντερνετ φτάνει τα 3,5kg

Την ημέρα όμως που πήγα στον προμηθευτή στον Ταύρο, πλάκα στα 30mm δεν μπορούσε να μου κόψει επιτόπου.
Για να μη μπω σε λεπτομέρειες έπρεπε να διαλέξω ανάμεσα σε 25mm ή 40mm

Στην αρχή η 40άρα μου φάνηκε καλή ιδέα λόγω του επιπλέον βάρους που θα κέρδιζα.. αλλά όταν την είδα τρόμαξα από το μέγεθος της.

Το ύψος του Α6 χωρίς πόδια είναι κάτω από 80mm , μιλάμε δηλαδή ότι η βάση θα ήταν το 50% του ύψους του μηχανήματος!

Προσπάθησα να το φανταστώ μήπως δεν θα ήταν άσχημο, αλλά αμέσως σκέφτηκα το 2ο πρόβλημα..

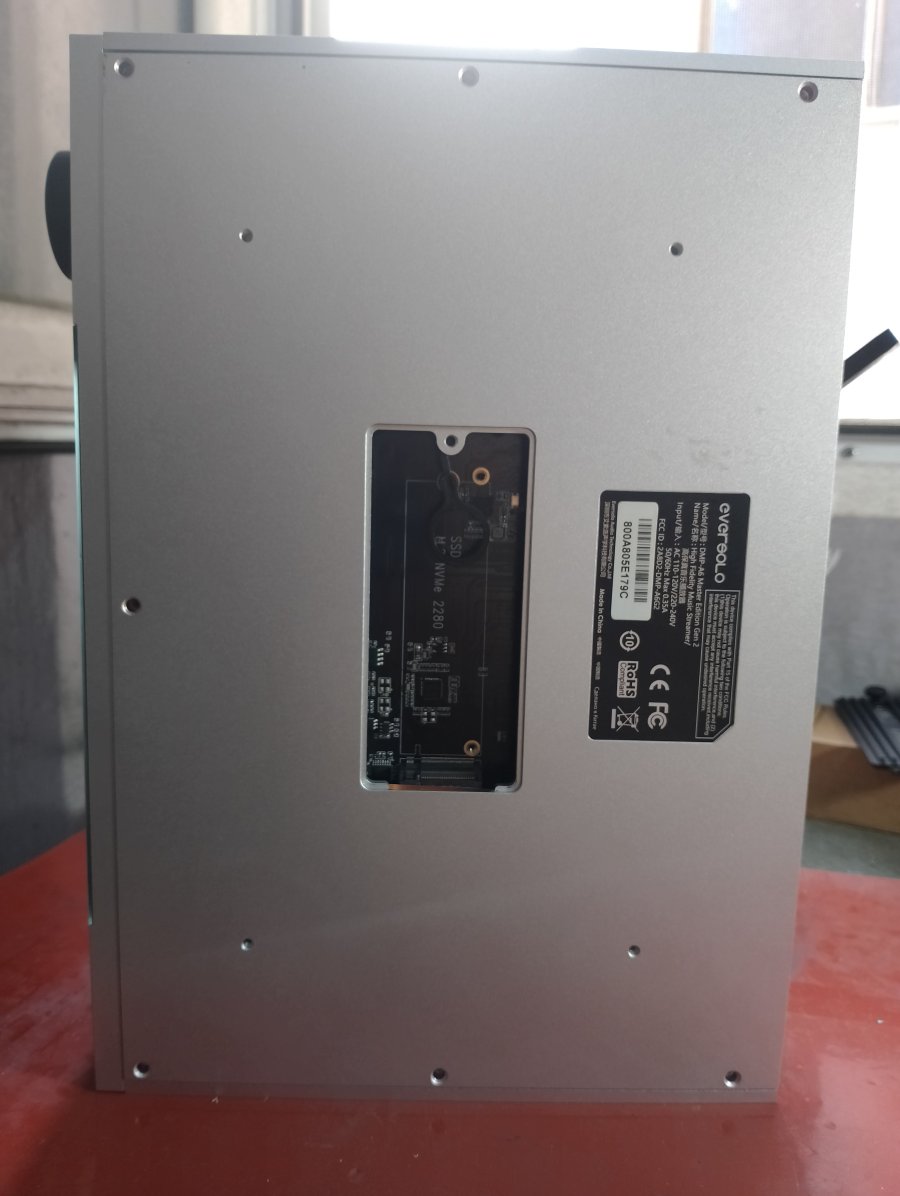

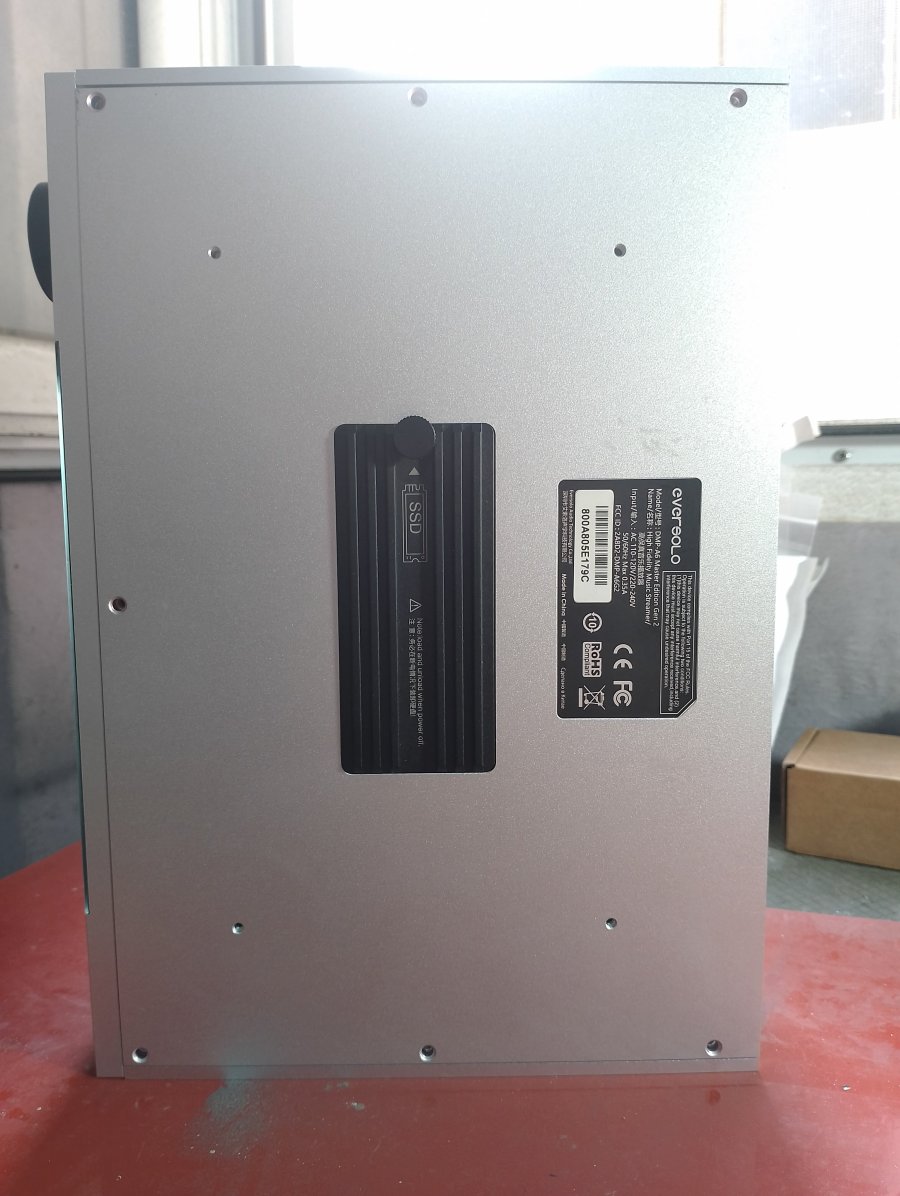

Το μηχάνημα έχει μια "καταπακτή" στην κοιλιά του για να μπει κάρτα SSD



Και εφόσον είχα αποφασίσει να μην την κλείσω θα έπρεπε η πρόσβαση σε αυτή να μην είναι ιδιαίτερα δύσκολη.

Μια βάση στα 40mm σίγουρα θα δυσκόλευε πολύ κάτι τέτοιο..

Έτσι πήγα στα 25mm που ναι μεν είναι η πιο αποδεκτή αισθητικά, δεν εκπληρώνει τον στόχο που είχα θέσει...

Μελέτησα την χρήση μολύβδου κάτω από την μεγάλη πλακέτα.. όμως όπως και η πλακέτες του dim dim , έχει ένα σωρό smd υλικά στο κάτω μέρος και θα ήταν τρομερός κόπος να υπολογίζω το πάχος του μολύβδου κατά τόπους για να μην χτυπήσει εξάρτημα..
Πολύ κακό για το τίποτα και κίνδυνος ατυχήματος μιας και η στήριξη του μολύβδου θα ήταν σφηνωτή σε μερικούς αποστάτες της πλακέτας.
