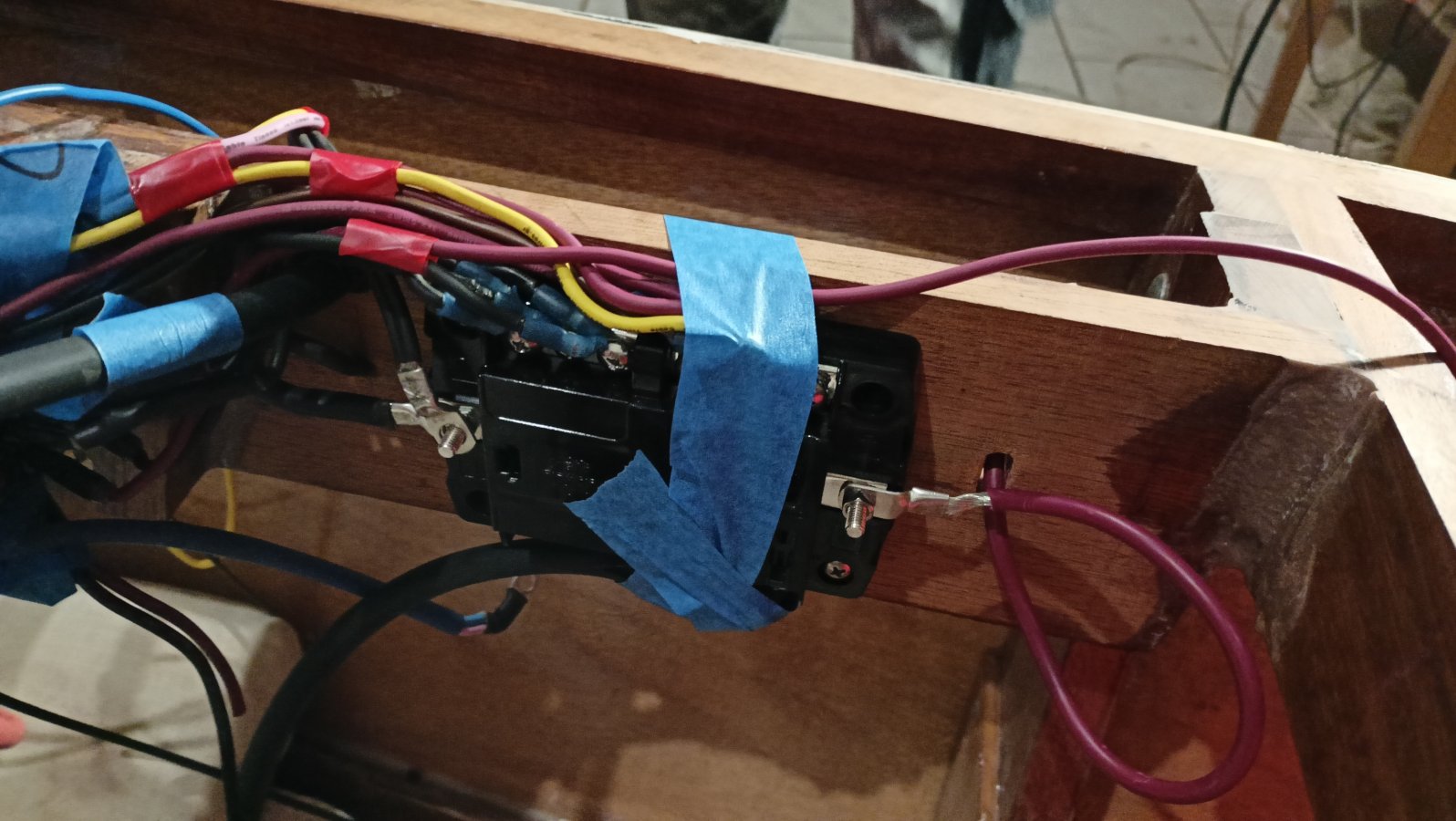

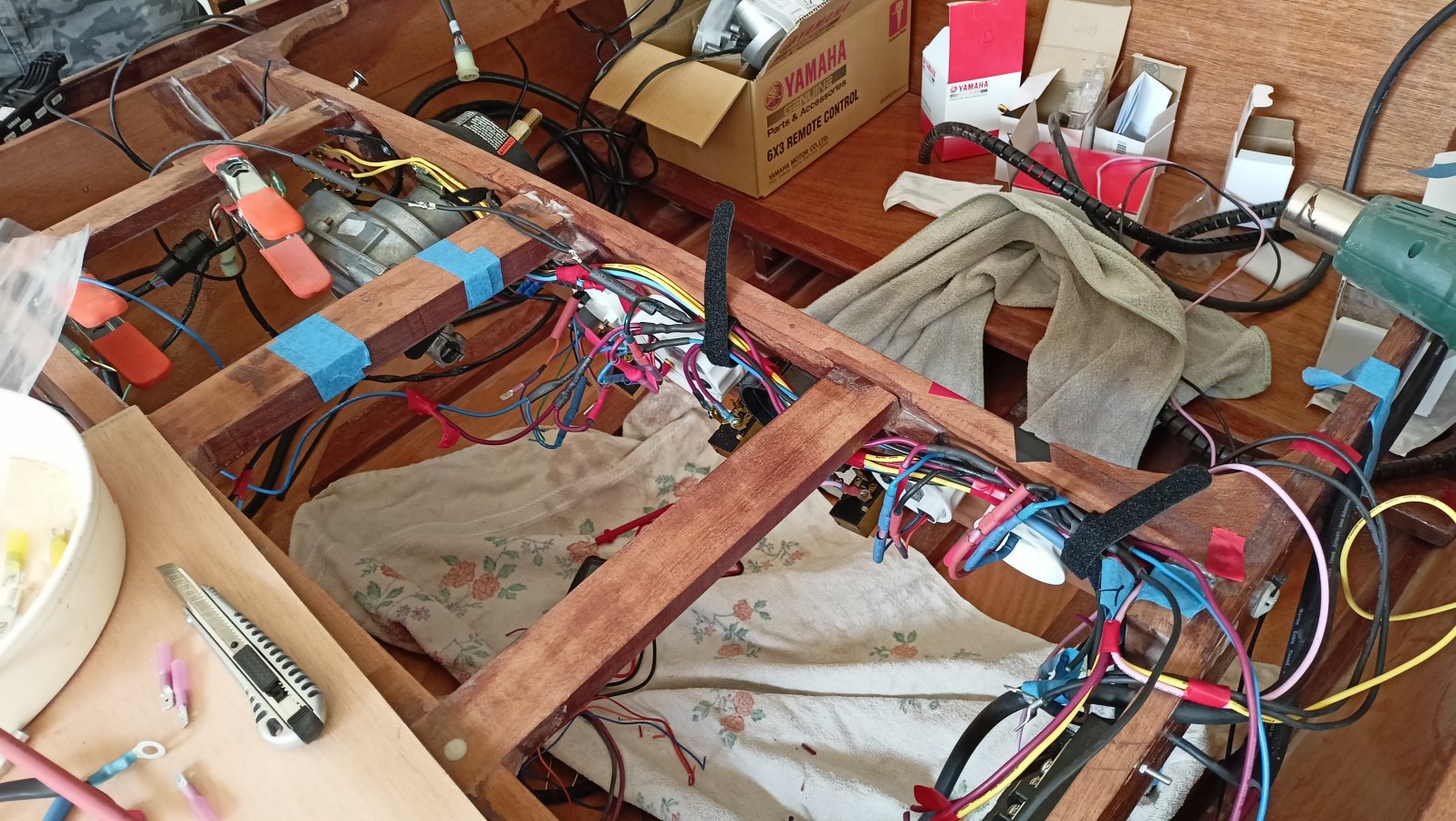

Ηλεκτρολογικές εργασίες και λοιπές καλωδιώσεις
Τα καλώδια που θα χρησιμοποιηθούν είναι επικασσιτερωμένα, ειδικά για χρήση σε θαλάσσιο περιβάλλον.

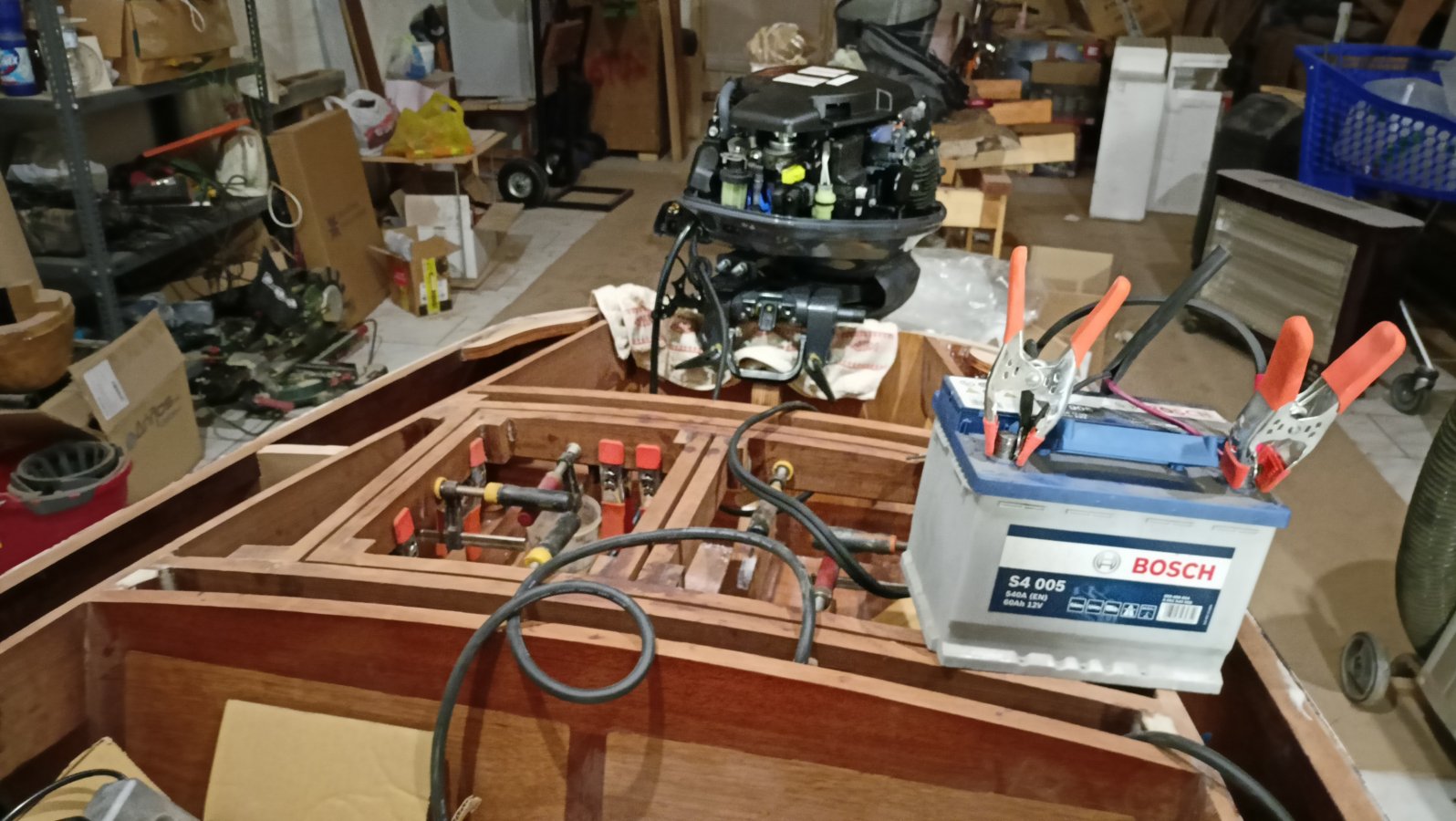

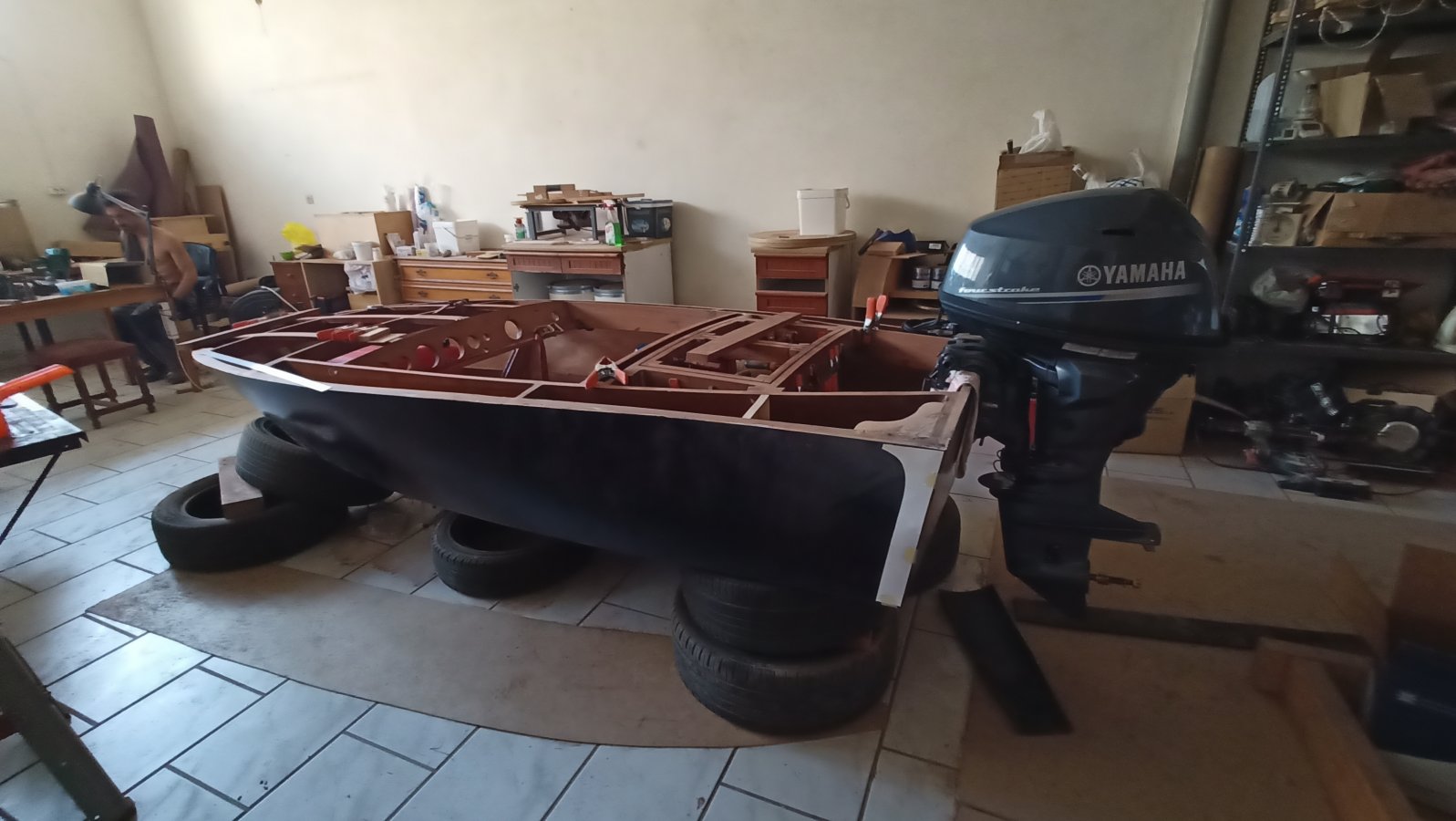

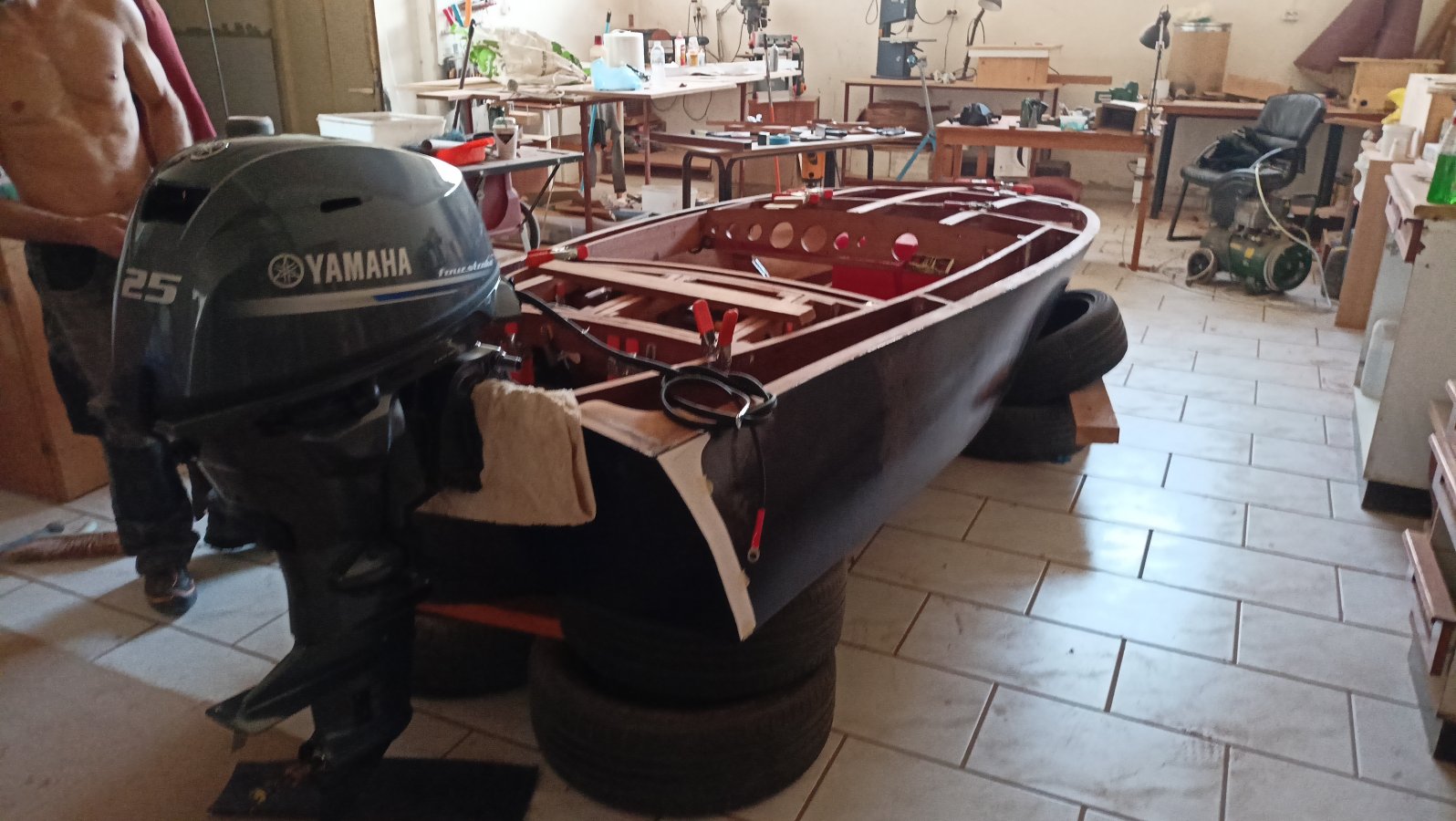

Για να υπολογιστούν οι διαδρομές και τα μήκη των καλωδίων, τοποθέτησα την εξωλέμβια πάνω στο σκάφος

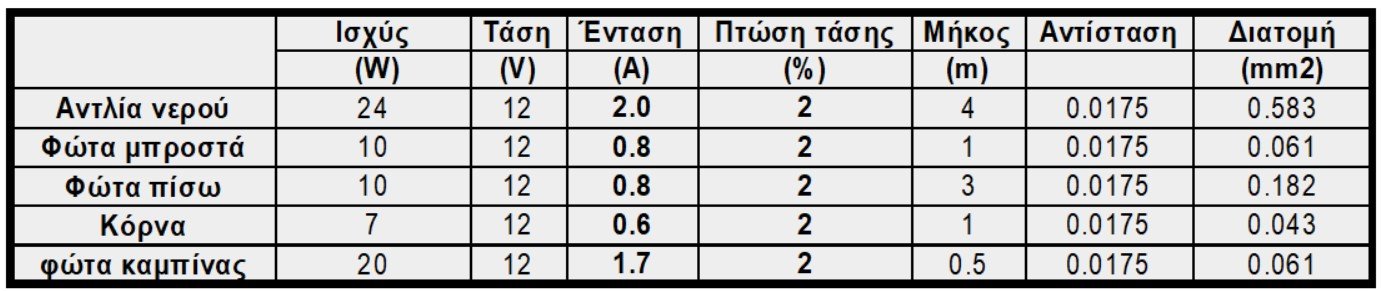

Ο υπολογισμός της διατομης των καλωδίων γίνεται με βάση τη μέγιστη αποδεκτή πτώση τάσης, η οποία δεν πρέπει να ξεπερνά το 3-4%.
Για μεγαλύτερη ασφάλεια όρισα στο excel την μέγιστη αποδεκτή τάση στο 2%.
Η πτώση τάσης για DC γραμμή (συνεχές ρεύμα) υπολογίζεται με βάση το τύπο:
ΔU=ρ*(L/S)*(P/V)<=2%, οπου ρ η ειδική αντίσταση του αγωγού, L το μήκος σε μ, W το φορτίο σε watt, S η διατομή του αγωγού σε mm2, V η τάση του αγωγού που στη περίπτωση μας είναι 12 volt.

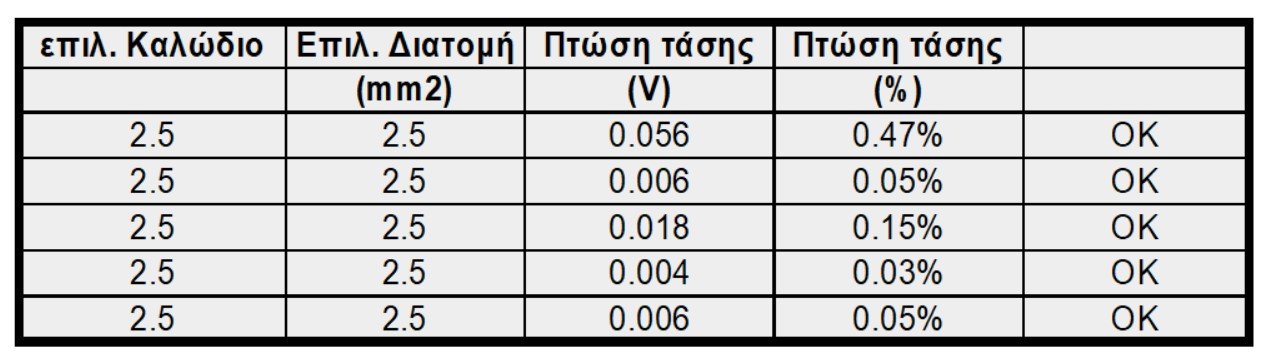

Σύμφωνα με τον υπολογισμό όλα τα καλώδια μπορούν να έχουν διατομή 2,5 mm2. Ωστόσο, για τις δύο αντλίες αποφάσισα να βάλω καλώδια διατομής 4 mm2 και για το κεντρικό καλώδιο 6 mm2.

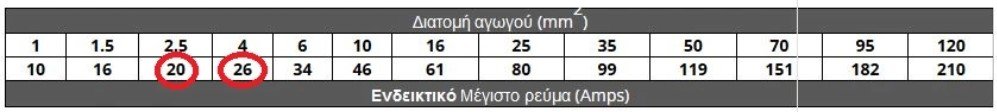

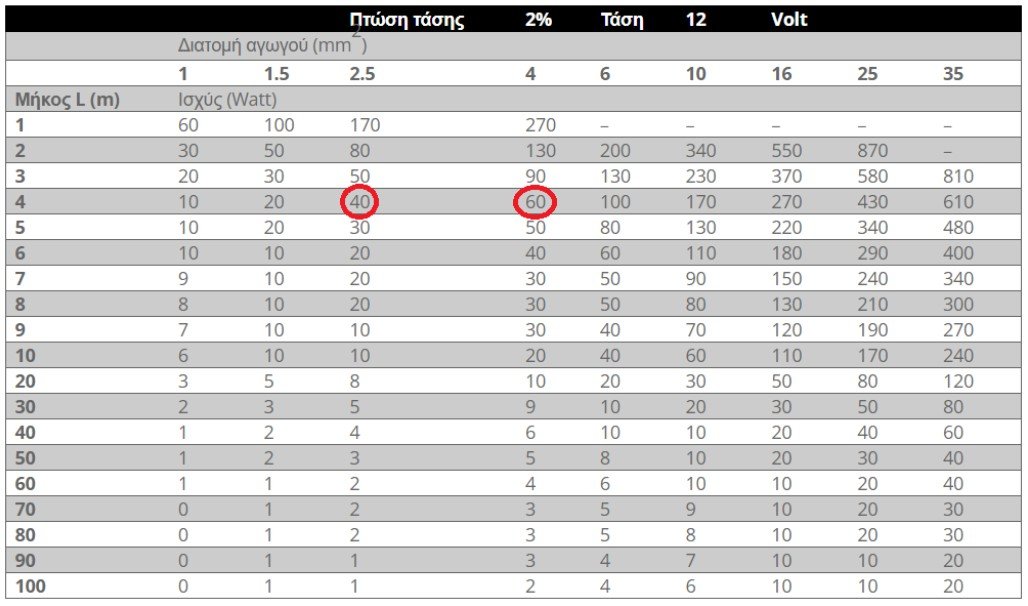

Για επαλήθευση των μετρήσεων βρήκα τους παρακάτω πίνακες που επιβεβαιώνουν την αντοχή των καλωδίων σε σχέση με τη διατομή τους.

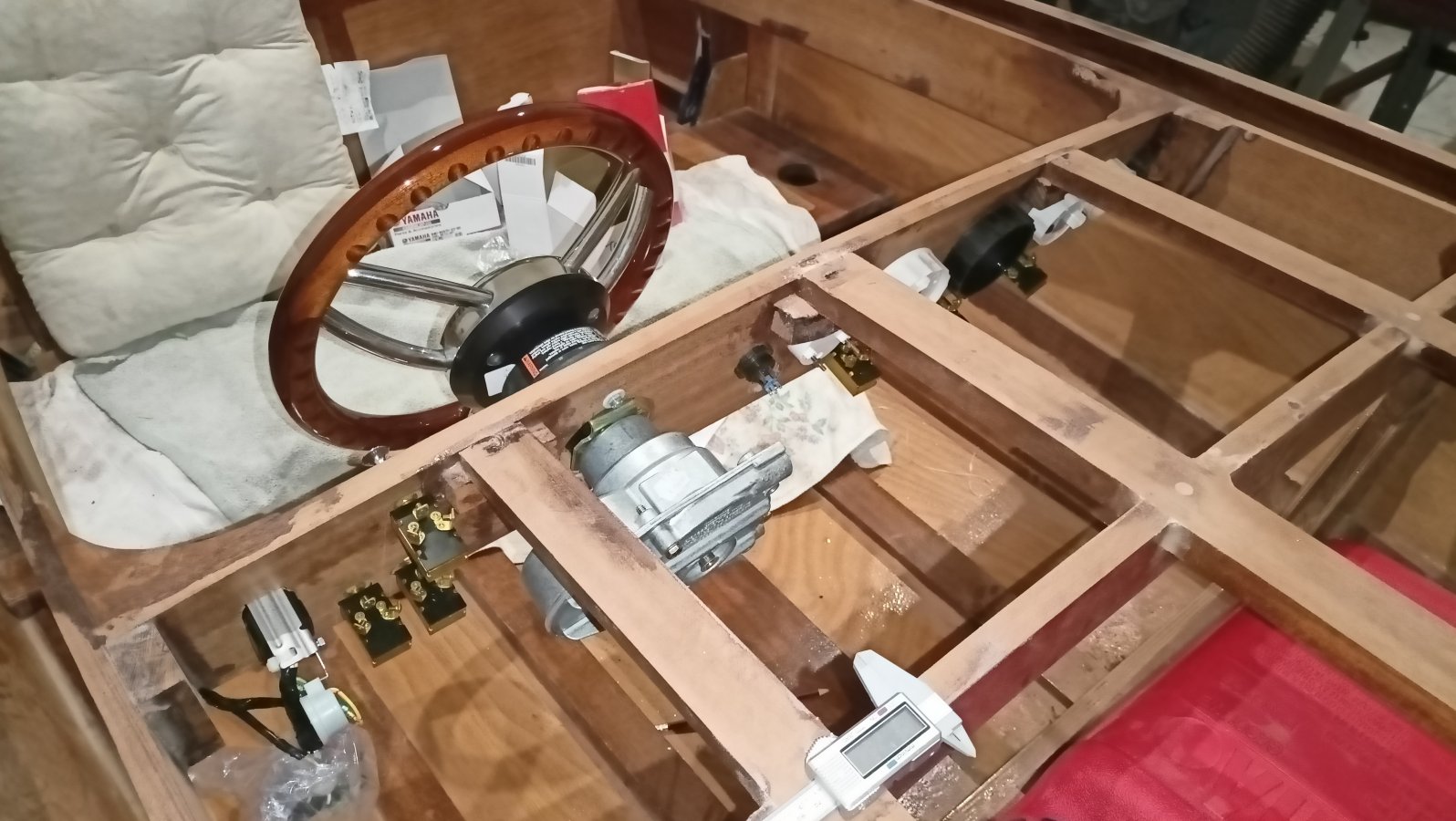

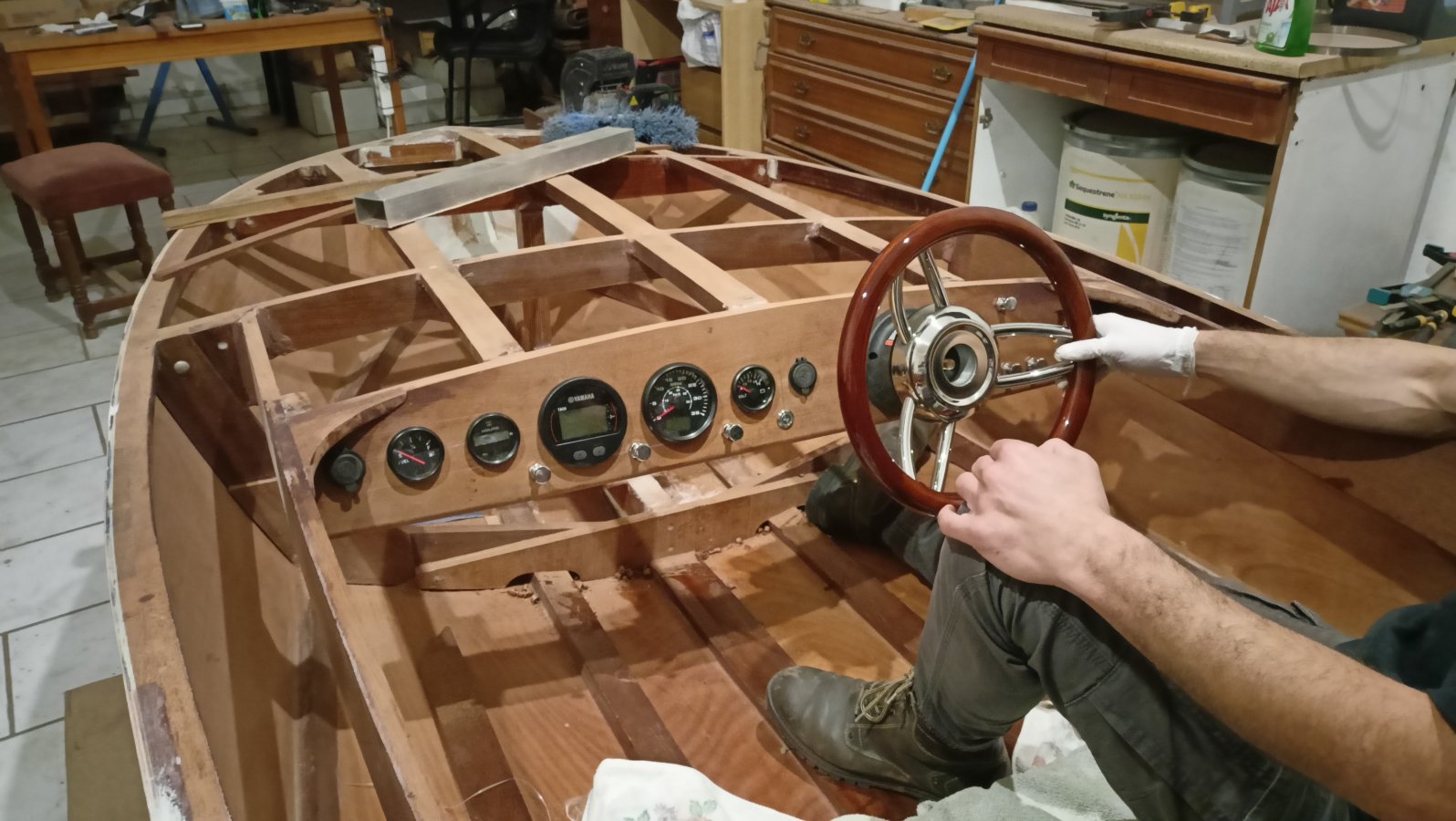

Πρώτη εργασία για την εγκατάσταση είναι η τοποθέτηση των οργάνων στο ταμπλό. Πρώτα τοποθετήθηκε ο κλωβός και το τιμόνι και στη συνέχεια τα υπόλοιπα όργανα. Έγινε μια πρωτη δοκιμή για το που πρέπει να τοποθετηθεί το χειριστήριο αλλα δεν κατέληξα ακόμα στη θέση. Παρακάτω οι πρώτες φωτογραφίες
Ηλεκτρολογικές εργασίες και λοιπές καλωδιώσεις
Τα καλώδια που θα χρησιμοποιηθούν είναι επικασσιτερωμένα, ειδικά για χρήση σε θαλάσσιο περιβάλλον.
Για να υπολογιστούν οι διαδρομές και τα μήκη των καλωδίων, τοποθέτησα την εξωλέμβια πάνω στο σκάφος
Ο υπολογισμός της διατομης των καλωδίων γίνεται με βάση τη μέγιστη αποδεκτή πτώση τάσης, η οποία δεν πρέπει να ξεπερνά το 3-4%.
Για μεγαλύτερη ασφάλεια όρισα στο excel την μέγιστη αποδεκτή τάση στο 2%.
Η πτώση τάσης για DC γραμμή (συνεχές ρεύμα) υπολογίζεται με βάση το τύπο:
ΔU=ρ*(L/S)*(P/V)<=2%, οπου ρ η ειδική αντίσταση του αγωγού, L το μήκος σε μ, W το φορτίο σε watt, S η διατομή του αγωγού σε mm2, V η τάση του αγωγού που στη περίπτωση μας είναι 12 volt.
Σύμφωνα με τον υπολογισμό όλα τα καλώδια μπορούν να έχουν διατομή 2,5 mm2. Ωστόσο, για τις δύο αντλίες αποφάσισα να βάλω καλώδια διατομής 4 mm2 και για το κεντρικό καλώδιο 6 mm2.
Για επαλήθευση των μετρήσεων βρήκα τους παρακάτω πίνακες που επιβεβαιώνουν την αντοχή των καλωδίων σε σχέση με τη διατομή τους.
Πρώτη εργασία για την εγκατάσταση είναι η τοποθέτηση των οργάνων στο ταμπλό. Πρώτα τοποθετήθηκε ο κλωβός και το τιμόνι και στη συνέχεια τα υπόλοιπα όργανα. Έγινε μια πρωτη δοκιμή για το που πρέπει να τοποθετηθεί το χειριστήριο αλλα δεν κατέληξα ακόμα στη θέση. Παρακάτω οι πρώτες φωτογραφίες

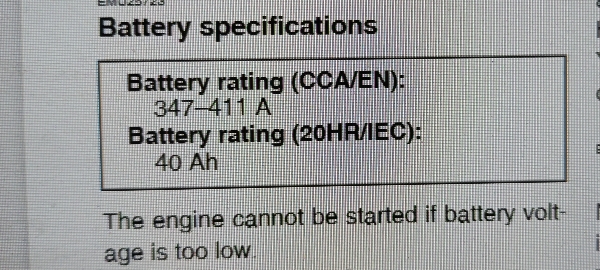

). Επίσης μπορείς να έχεις μαζί ένα jump starter.
