Re: 3D Printers, CNC & Laser Engravers.
Ωραια και τα δυο αλλο το σημα του παναθηναικου απιθανο. Μπαινει στη λιστα αλλα με δικεφαλο κιτρινο

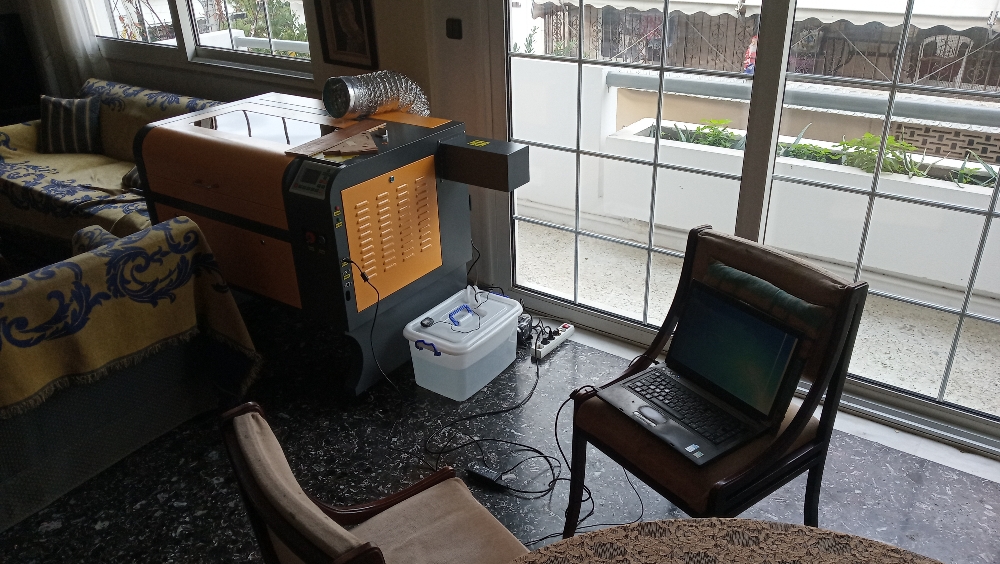

Λοιπον μολις γυρισα απο το πρωι που πηγα για τις ρυθμισεις.
Το λειζερ ήταν ψιλοσεταρισμενο αλλα ηθελε μια μικρη διορθωση στους καθρεφτες. Ευτυχως που το ειχε ξανακανει ο φιλος γιατι ακομα εκει θα ημουνα. Περασαμε drivers και το προγραμμα που εδωσαν οι κινεζοι. Ειναι το rdworks. Προλαβαμε απλα να κανουμε μια δυο δοκιμες σε κοντρα πλακε 2 και τριων χιλιοστων. Δεν ανεβηκα πανω απο 35% γιατι δεν εχω βαλει ακομα το αμπερομετρο και αυτο για λιγο.

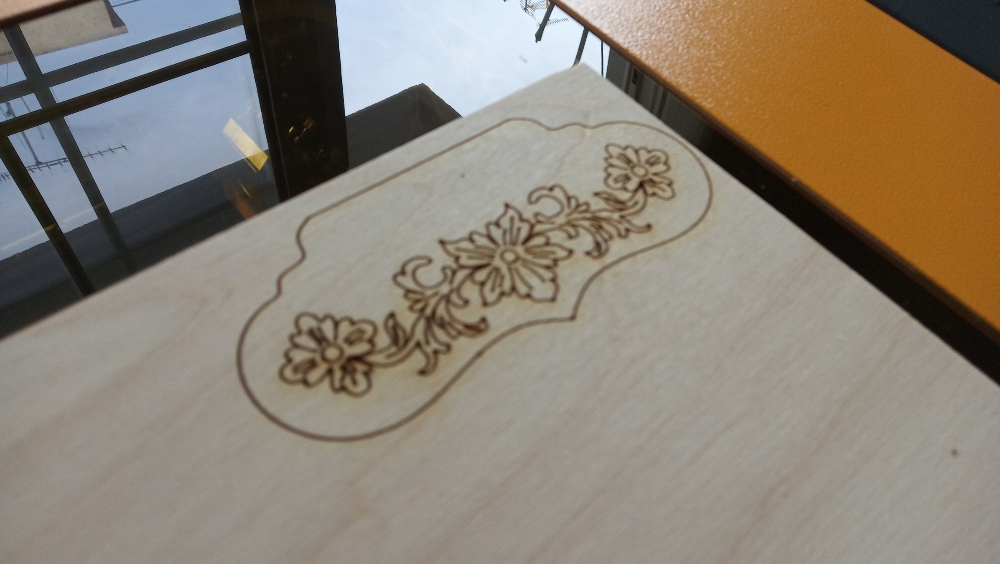

Στο 35% και 15 mm/sec εκοψε το τριαρι οριακα ομως. Το περιμενα λιγο πιο δυνατο να πω την αληθεια. Σιγουρα θελει δοκιμες.

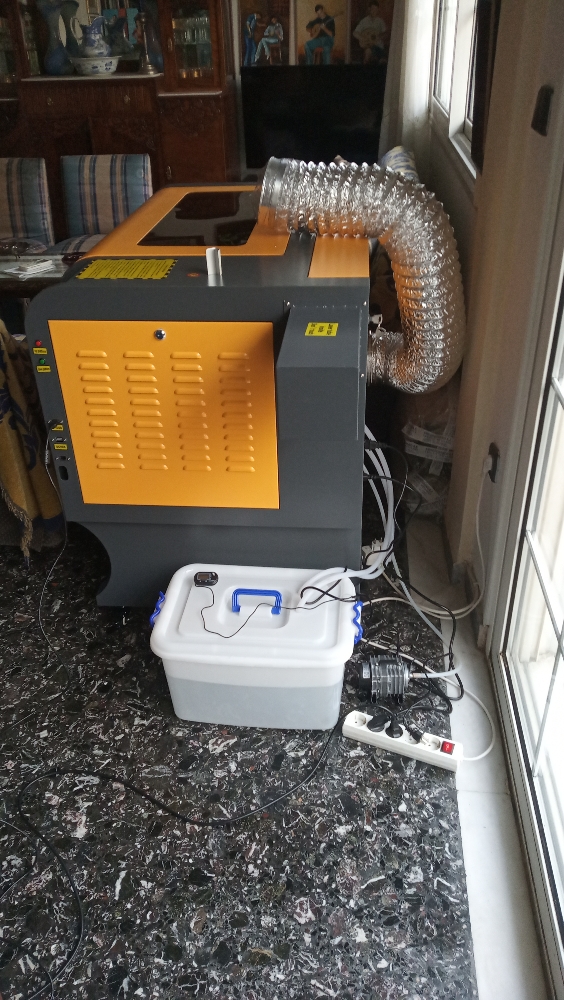

Πρεπει να φτιαξω τον εξαερισμο επισης.
Λογικα θα αργησω λιγο να παω. Θα δω το προγραμμα. Ειδα οτι το wdworks μπαινει και σαν plugin στο autocad.
Οπως σας ειπα εχω ηδη εγκαταστησει το lightburn. Δεν το ανοιξα να δω αν συνεργαζεται με το λειζερ.
Ειδα τα προγραμματα που προτεινετε. Θα τα ψαξω στο ιντερνετ να δω πως δουλευουνε
Θελω να κανω και μια ερωτηση αν ξερετε οσοι εχετε δουλεψει με ruida (ισως να μην εχει διαφορά βεβαια)
Θελω να μαθω πως γινεται το engrave. Επειδη δουλευω στο autocad αυτο που θα εκανα ειναι παραλληλες γραμμες πολυ κοντινες μεταξυ τους. Αλλα αυτο ειναι για ισοβητες. Λογικα θα υπαρχει τροπος να μαρκαρεις καποια περιοχη και να του δινεις απλα την εντολη. Ξερετε πως γινεται; Και με ποιο προγραμμα;
Ευχαριστω.
Ωραια και τα δυο αλλο το σημα του παναθηναικου απιθανο. Μπαινει στη λιστα αλλα με δικεφαλο κιτρινο
Λοιπον μολις γυρισα απο το πρωι που πηγα για τις ρυθμισεις.
Το λειζερ ήταν ψιλοσεταρισμενο αλλα ηθελε μια μικρη διορθωση στους καθρεφτες. Ευτυχως που το ειχε ξανακανει ο φιλος γιατι ακομα εκει θα ημουνα. Περασαμε drivers και το προγραμμα που εδωσαν οι κινεζοι. Ειναι το rdworks. Προλαβαμε απλα να κανουμε μια δυο δοκιμες σε κοντρα πλακε 2 και τριων χιλιοστων. Δεν ανεβηκα πανω απο 35% γιατι δεν εχω βαλει ακομα το αμπερομετρο και αυτο για λιγο.
Στο 35% και 15 mm/sec εκοψε το τριαρι οριακα ομως. Το περιμενα λιγο πιο δυνατο να πω την αληθεια. Σιγουρα θελει δοκιμες.
Πρεπει να φτιαξω τον εξαερισμο επισης.
Λογικα θα αργησω λιγο να παω. Θα δω το προγραμμα. Ειδα οτι το wdworks μπαινει και σαν plugin στο autocad.
Οπως σας ειπα εχω ηδη εγκαταστησει το lightburn. Δεν το ανοιξα να δω αν συνεργαζεται με το λειζερ.
Ειδα τα προγραμματα που προτεινετε. Θα τα ψαξω στο ιντερνετ να δω πως δουλευουνε
Θελω να κανω και μια ερωτηση αν ξερετε οσοι εχετε δουλεψει με ruida (ισως να μην εχει διαφορά βεβαια)
Θελω να μαθω πως γινεται το engrave. Επειδη δουλευω στο autocad αυτο που θα εκανα ειναι παραλληλες γραμμες πολυ κοντινες μεταξυ τους. Αλλα αυτο ειναι για ισοβητες. Λογικα θα υπαρχει τροπος να μαρκαρεις καποια περιοχη και να του δινεις απλα την εντολη. Ξερετε πως γινεται; Και με ποιο προγραμμα;
Ευχαριστω.
Γιώργη, εγώ το βλέπω μηχανάρα!!
Δεν ξέρω σε τι αντιστοιχεί το 35% στο δικό σου, χρειάζεται οπωσδήποτε αμπερόμετρο. Στο δικό μου το 35% αντιστοιχεί σε 16mA και τα 2-3 mm (κοντρα πλακε) τα έχει για πλάκα.
Βεβαιώσου οτι τηρείς τη σωστή απόσταση νεταρίσματος. Πόσο είναι, ξέρεις; Στο δικό μας πχ είναι 50,8mm και έχω φτιάξει ειδικό αποστάτη για να το μετράω. Έχει τεράστια σημασία το νετάρισμα.
Τώρα για το πρόγραμμα...
Εγώ χρησιμοποιώ το Inkscape. Eκεί δημιουργώ τα πάντα και τα σώζω σε *.svg file που διαβάζει το πρόγραμμα του μηχανήματος (Wissperer).
Το Wissperer ότι βλέπει μαύρο καταλαβαίνει Raster engrave ότι βλέπει μπλέ καταλαβαίνει Vector engrave κι ότι βλέπει κόκκινο καταλαβαίνει Vector cut.
Δες τις φωτογραφίες:
Στην πρώτη, δεξιά επιλέγω μαύρο χρώμα σαν "γέμιση" (Fill) επειδή θέλω να το ζωγραφίσω όλο.
Στη δεύτερη επιλέγω μπλέ για να κάνω απλά το περίγραμμα (Stroke paint). Αυτά που θέλω να κόψω τα έχω μαρκάρει με κόκκινο χρώμα.
Δεν ξέρω σε τι αντιστοιχεί το 35% στο δικό σου, χρειάζεται οπωσδήποτε αμπερόμετρο. Στο δικό μου το 35% αντιστοιχεί σε 16mA και τα 2-3 mm (κοντρα πλακε) τα έχει για πλάκα.
Βεβαιώσου οτι τηρείς τη σωστή απόσταση νεταρίσματος. Πόσο είναι, ξέρεις; Στο δικό μας πχ είναι 50,8mm και έχω φτιάξει ειδικό αποστάτη για να το μετράω. Έχει τεράστια σημασία το νετάρισμα.
Τώρα για το πρόγραμμα...
Εγώ χρησιμοποιώ το Inkscape. Eκεί δημιουργώ τα πάντα και τα σώζω σε *.svg file που διαβάζει το πρόγραμμα του μηχανήματος (Wissperer).
Το Wissperer ότι βλέπει μαύρο καταλαβαίνει Raster engrave ότι βλέπει μπλέ καταλαβαίνει Vector engrave κι ότι βλέπει κόκκινο καταλαβαίνει Vector cut.
Δες τις φωτογραφίες:
Στην πρώτη, δεξιά επιλέγω μαύρο χρώμα σαν "γέμιση" (Fill) επειδή θέλω να το ζωγραφίσω όλο.
Στη δεύτερη επιλέγω μπλέ για να κάνω απλά το περίγραμμα (Stroke paint). Αυτά που θέλω να κόψω τα έχω μαρκάρει με κόκκινο χρώμα.
Attachments
ggeorge
AVClub Enthusiast
Re: 3D Printers, CNC & Laser Engravers.
Ωραια. Θα το δοκιμασω αμεσα.
Για το σωστο υψος εχει ενα κομματι απο πλεξιγκλας στα 8 mm .
Αλλα βαλαμε ενα κοντρα πλακε με κλιση απο 6mm αποσταση μεχρι 15 και ειδαμε οτι στα 10.5 η κοψια ειναι πιο λεπτη. Οποτε λογικα εκει εστιαζει. Θελει δοκιμες παντως. Εχει σιγουρα μεγαλη σημασια
Edit. Ναι τον ιδιο φακο εχουμε. 50,κατι
Τα 10.5 που λεω ειναι απο το κατω μερος. Εκει που τελειωνει η κεφαλη
Ωραια. Θα το δοκιμασω αμεσα.
Για το σωστο υψος εχει ενα κομματι απο πλεξιγκλας στα 8 mm .
Αλλα βαλαμε ενα κοντρα πλακε με κλιση απο 6mm αποσταση μεχρι 15 και ειδαμε οτι στα 10.5 η κοψια ειναι πιο λεπτη. Οποτε λογικα εκει εστιαζει. Θελει δοκιμες παντως. Εχει σιγουρα μεγαλη σημασια
Edit. Ναι τον ιδιο φακο εχουμε. 50,κατι
Τα 10.5 που λεω ειναι απο το κατω μερος. Εκει που τελειωνει η κεφαλη
Σίγουρα θέλει δοκιμές...
Πάρε κι ένα άλλο παράδειγμα αυτή τη στιγμή. Επί του πιεστηρίου που λέγανε παλιά οι εφημεριδάδες....
Πρώτη φωτογραφία το Wissperer... Στην δεύτερη φωτογραφία έχεουν τελειώσει το μαύρο (γέμισμα) και το μπλέ (περίγραμμα) και στην τρίτη έχει γίνει και η κοπή.
Πάρε κι ένα άλλο παράδειγμα αυτή τη στιγμή. Επί του πιεστηρίου που λέγανε παλιά οι εφημεριδάδες....
Πρώτη φωτογραφία το Wissperer... Στην δεύτερη φωτογραφία έχεουν τελειώσει το μαύρο (γέμισμα) και το μπλέ (περίγραμμα) και στην τρίτη έχει γίνει και η κοπή.
Attachments
Re: 3D Printers, CNC & Laser Engravers.
Επιτέλους συνονόματε, αναμένω πως και πως να δω τον δικέφαλο αετό!
Ωραια και τα δυο αλλο το σημα του παναθηναικου απιθανο. Μπαινει στη λιστα αλλα με δικεφαλο κιτρινο
Επιτέλους συνονόματε, αναμένω πως και πως να δω τον δικέφαλο αετό!
Άψογος ο μπαμπης και αναλυτικότατος ! Μια παρατήρηση μόνο.. οι φακοί (focus lens) αλλάζουν όποτε θέλει προσοχή σε περίπτωση αλλαγής αν θελουμε το ίδιο focus length (πχ 50.8) παίρνουμε ίδιο διαφορετικά παίρνουμε με άλλη εστίαση.όσο για το κεντραρισμα να ξέρεις πως ακόμη και μια πολύ μικρή απόκλιση να έχει που θεωρείς αμελητεα το εργαλείο σταματάει να κόβει! Που σημαίνει πως είναι λίγο μπελας να το κεντραρεις ωστόσο όταν το καταφερεις την πρώτη φορα (το δύσκολο κομματι είναι να καταλάβεις πως επιδρούν τα γυρισματα στις βίδες ως προς τον άξονα καθώς επίσης και το ότι το επόμενο κομμάτι ευθυγραμμίζει το προηγούμενο) μετά είσαι πένα.
ggeorge
AVClub Enthusiast
Ναι αυτο ειναι πολυ βασικο.

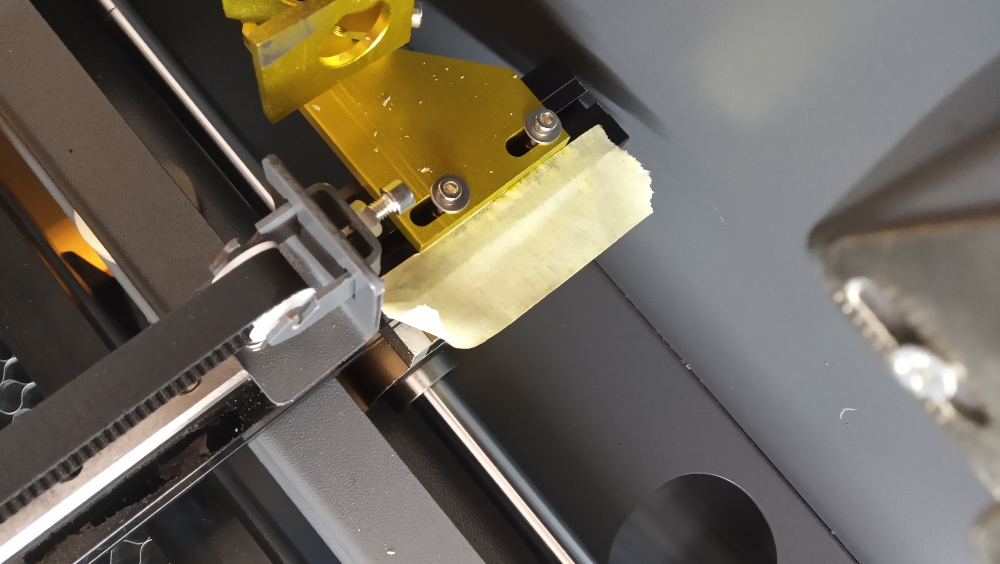

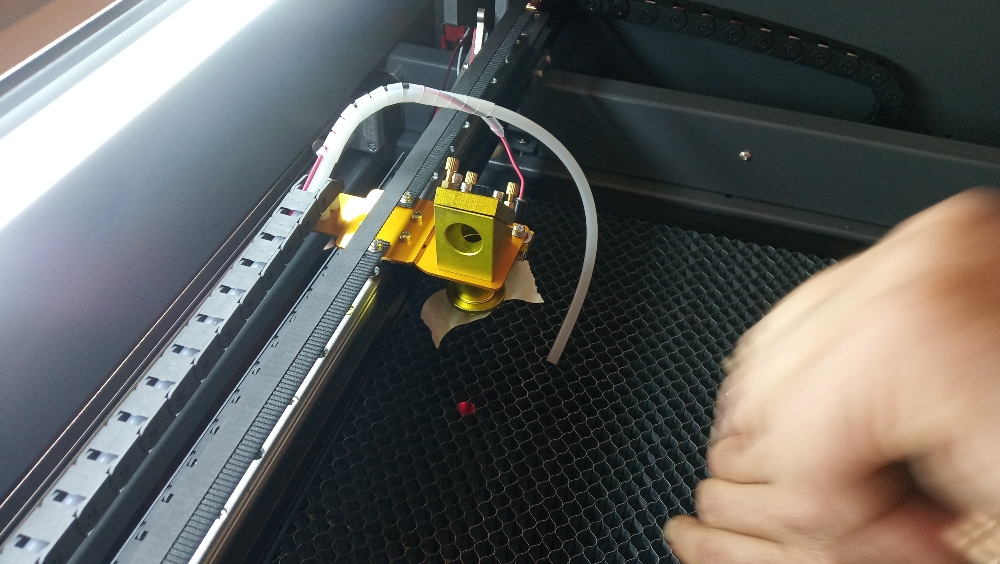

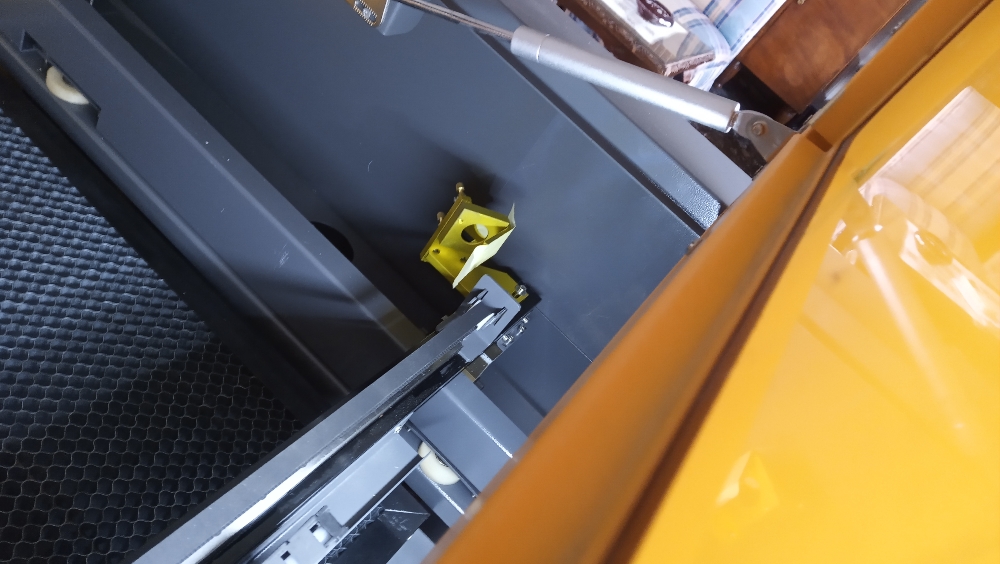

Ο φιλος που εχει ξανακεντραρει φακους μου ειπε οτι για να γινει σωστη δουλεια θελει αφαιρωντας τον τελευταιο φακο (της κεφαλής) η δεσμη να περνα μεσα απο την πολυ μικρη τρυπα της κεφαλης και να πεφτει στο τραπεζι. Αυτο το καταφεραμε (καταφερε)
Στο cd που ειχε το λειζερ υπηρχαν βιντεακια που εξηγουσαν τη διαδικασια σε ολους τους φακους. Δεν το περιμενα.
Ο φιλος που εχει ξανακεντραρει φακους μου ειπε οτι για να γινει σωστη δουλεια θελει αφαιρωντας τον τελευταιο φακο (της κεφαλής) η δεσμη να περνα μεσα απο την πολυ μικρη τρυπα της κεφαλης και να πεφτει στο τραπεζι. Αυτο το καταφεραμε (καταφερε)
Στο cd που ειχε το λειζερ υπηρχαν βιντεακια που εξηγουσαν τη διαδικασια σε ολους τους φακους. Δεν το περιμενα.
ggeorge
AVClub Enthusiast
Απάντηση: Re: 3D Printers, CNC & Laser Engravers.
Εγώ θα σου προτείνω αυτό που έχω εγώ και το θεωρώ σαν την ιδανική λύση. Ένα μοτέρ ψυγείου. :grandpa:
Εντελώς αθόρυβο και τσάμπα....
Εγώ θα σου προτείνω αυτό που έχω εγώ και το θεωρώ σαν την ιδανική λύση. Ένα μοτέρ ψυγείου. :grandpa:
Εντελώς αθόρυβο και τσάμπα....
ggeorge
AVClub Enthusiast
Δε θα μου πηγαινε ποτε το μυαλο σε κατι τετοιο. Πολυ εξυπνο. Απο παλιο ψυγειο ή αγορασατε καποιο μεταχειρισμενο;
ggeorge
AVClub Enthusiast
Οκ. Ο πληθυντικος ειναι ενα θεμα που το εχω με ολους. Θα προσπαθησω...
Πολυ ωραια. Χιλια ευχαριστω
Πολυ ωραια. Χιλια ευχαριστω
Εδώ είσαι... Για να παίρνεις ιδέες και να κάνεις τις δικές σου τροποποιήσεις και βελτιώσεις. Μόνο το μαύρο κομμάτι κοιτάζεις, το μοτέρ. Τα υπόλοιπα, μπλέ αεροθάλαμος κλπ, δεν σε απασχολούν γιατί δεν τα χρειάζεσαι.
Εγώ τα έχω γιατί το χρησιμοποιώ και σαν κομπρεσέρ.
Θα χρειαστείς ένα φίλο με 3D printer για να σου τυπώσει το δαχτυλίδι που δέχεται το σωληνάκι του air assist. Υπάρχουν πάρα πολλά στο διαδύκτιο και σε διαφορετικές παραλλαγές.
Διαλέγεις ποιο σε βολεύει καλύτερα.
Τη μεταλλική μύτη απ´το στυλό την έβαλα γιατί αν ξεχάσεις κάποια στιγμή στο κόψιμο να ανοίξεις το air assist ίσως το ξύλο πάρει φωτιά στιγμιαία κι απ´τις φλόγες που ανεβαίνουν θα πάρει φωτιά η πλαστική μύτη.
Εγώ τα έχω γιατί το χρησιμοποιώ και σαν κομπρεσέρ.
Θα χρειαστείς ένα φίλο με 3D printer για να σου τυπώσει το δαχτυλίδι που δέχεται το σωληνάκι του air assist. Υπάρχουν πάρα πολλά στο διαδύκτιο και σε διαφορετικές παραλλαγές.
Διαλέγεις ποιο σε βολεύει καλύτερα.
Τη μεταλλική μύτη απ´το στυλό την έβαλα γιατί αν ξεχάσεις κάποια στιγμή στο κόψιμο να ανοίξεις το air assist ίσως το ξύλο πάρει φωτιά στιγμιαία κι απ´τις φλόγες που ανεβαίνουν θα πάρει φωτιά η πλαστική μύτη.
Attachments
Last edited:
ggeorge
AVClub Enthusiast
ευχαριστω παρα πολύ. Πολυ επεξηγηματικός.
Το 2020 είναι πραγματικά τέλειο.
θηρίο laser βλέπω; 6090 είναι;
Το 2020 είναι πραγματικά τέλειο.
θηρίο laser βλέπω; 6090 είναι;
