Mamboberry HD DAC+

Re: Απάντηση: Re: Απάντηση: Mamboberry HD DAC+

Internet King said:
Επίσης μπορεις να ξεκινήσεις με το Easy installation guide for absolute beginners

http://moodeaudio.org/forum/showthread.php?tid=146
Click to expand...

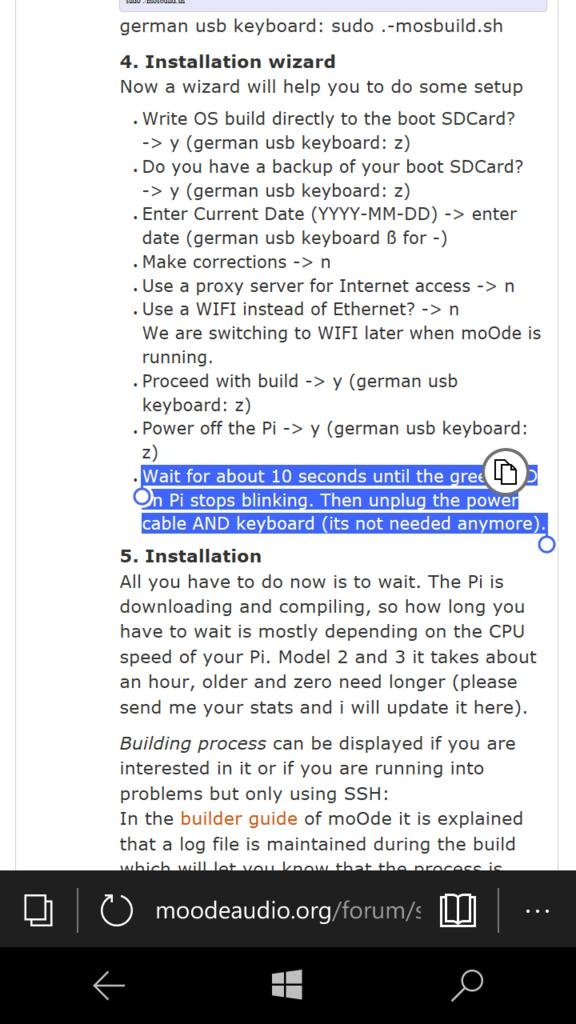

Να σε ρωτήσω κάτι; Εδώ ο φίλος λέει να βγάλω το pi από την πρίζα κ να περιμένω καμια ώρα για να κατέβει το πρόγραμμα. Έχω την εντύπωση ότι χωρίς ρεύμα, όσο κ να περιμένω, δεν..... Κάτι δεν πάει καλά




Sorry άκυρο, προφανώς εννοεί να το ξαναβάλουμε στο ρεύμα για να αρχίσει να κατεβάζει....

Έτσι ακριβώς. Την επόμενη φορά που το ανάβεις εκείνο ξεκινάει την εγκατάσταση .
Είναι πολύ εύκολη η διαδικασία, ωστόσο ολοκληρώνεται μετά από περίπου 50 λεπτά.

Τελικά τα κατάφερα με το Moode, με τις κατάλληλες ρυθμίσεις υπάρχει αρκετή διαφορά στον ήχο σε σχέση με το Volumio. Εκεί που την ψώνισα όμως ήταν όταν έκλεισα την αντλία του ενυδρείου που είναι δίπλα στο ηχείο ...:slapface:

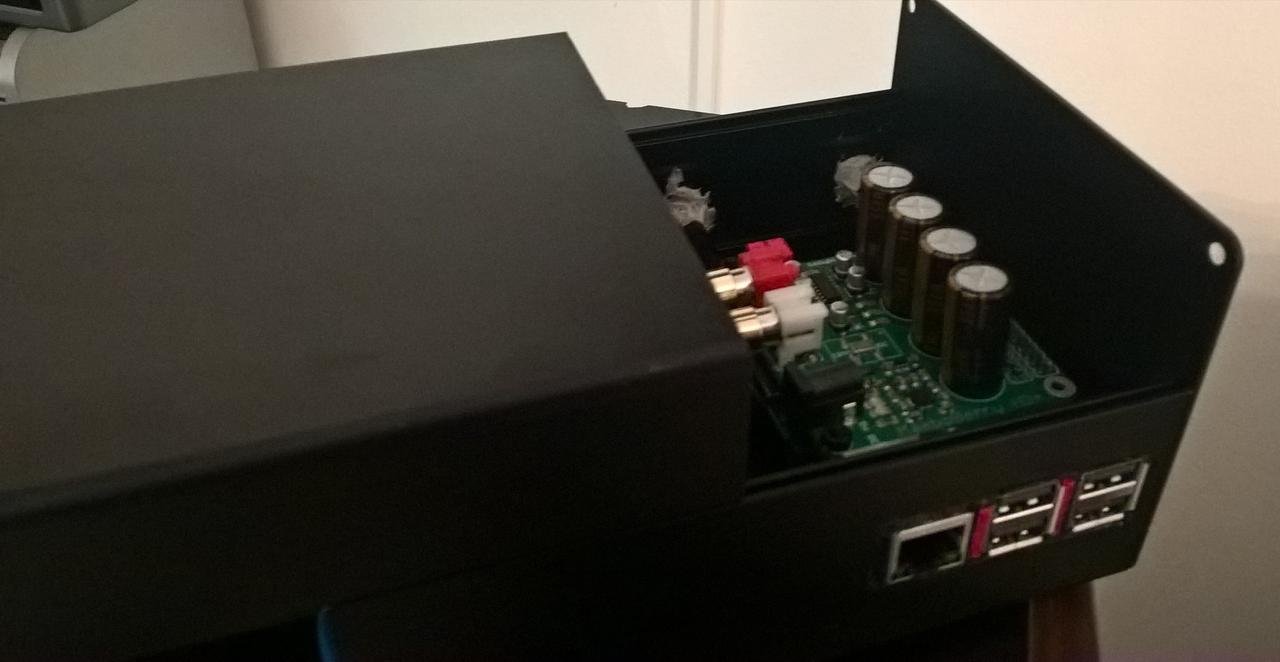

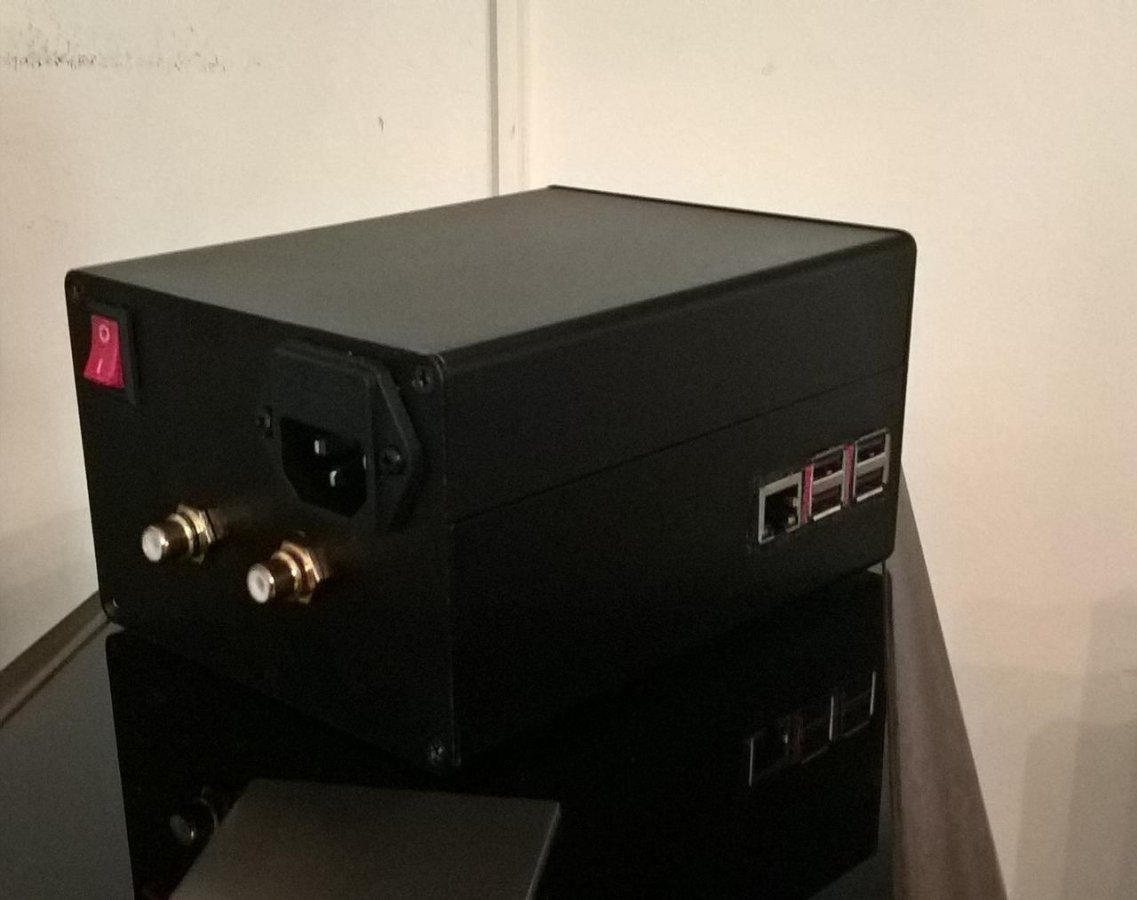

Και 3 φωτό από την τελική μορφή που πήρε μόλις χθες το απόγευμα:



WP_20180706_13_23_04_Rich_LI (2).jpgWP_20180706_13_25_49_Pro_LI (2).jpgWP_20180706_13_26_21_Pro_LI (2).jpg

Απάντηση: Re: Mamboberry HD DAC+

Μήπως μπορείτε να βάλετε περισσότερες φωτογραφίες με όλο το σύστημα;

Re: Απάντηση: Re: Mamboberry HD DAC+

schubert said:
Μήπως μπορείτε να βάλετε περισσότερες φωτογραφίες με όλο το σύστημα;
Click to expand...

Σας έστειλα μήνυμα. Μόνο που δεν ισχύει το V-DAC και το BluDAC γιατί έχουν αλλάξει με το παραπάνω.

Αν μπορούσατε να γράψετε κατασκευαστικές οδηγίες συνοδευόμενες με φωτογραφίες το κουτάκι, καθώς και πληροφορίες για την αγορά του, θα βοηθούσατε πολύ.

Re: Απάντηση: Mamboberry HD DAC+

Κανένα πρόβλημα, απλά δεν φέρνω καμία ευθύνη για την εκτέλεση και καλύτερα αν κάποιος δεν γνωρίζει τα βασικά, να μην το ξεκινήσει.

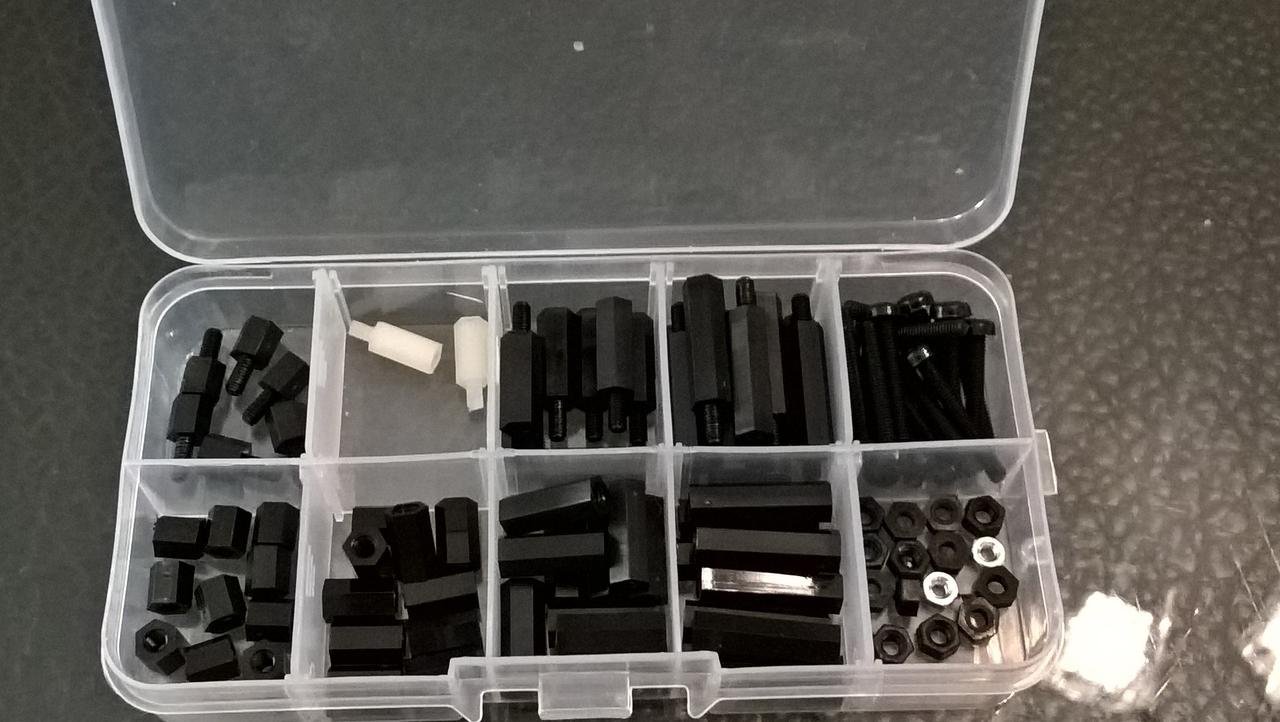

Το κουτί μαζί με ένα σετ πλαστικούς αποστάτες (προς 5) αγοράστηκε από εδώ:
https://www.cableworks.gr/ilektroni...3mm-aluminum-diy-instrument-case-project-box/
https://www.cableworks.gr/ilektroni...wer-socket-inlet-with-fuse-holder-ice320-c14/


Raspberry και τροφοδοτικό:
https://grobotronics.com/raspberry-pi-3-model-b-el.html
https://grobotronics.com/power-supply-industrial-5v-7a-35w-meanwell2.html

Το παραπάνω τροφοδοτικό έχει δυνατότητα να δώσει πολύ περισσότερο ρεύμα απ' όσο χρειάζεται για να λειτουργήσουν οι συσκευές, με αποτέλεσμα να μην "ζορίζεται" οπότε δεν ζεστένεται ακόμα και μετά από 3-4 ώρες λειτουργίας μέσα στο κουτί. Αν επιλέξεις το παραπάνω τροφοδοτικό, θα χρειαστείς τα παρακάτω για να δώσεις ρεύμα στο Raspberry
1) https://grobotronics.com/dc-power-plug-5.5-x-2.1mm-barrel.html
2) https://grobotronics.com/usb-micro-to-jack-female-5.5x2.1.html


Εναλλατικά μπορείς να χρησιμοποιήσεις ένα εξωτερικό τροφοδοτικό, π.χ. το παρακάτω νομίζω ότι θα είναι αρκετό, για να γλυτώνεις συνδέσεις μέσα στο κουτί:
https://grobotronics.com/power-supply-5v-2.5a-raspberry-pi-official-black.html


….Συνεχίζεται.....



Το DAC το πήρα από εδώ, ή μπορείτε να βάλετε όποιο άλλο DAC Hat σας αρέσει:
https://www.collybia.com/product/mam...c-192khz24bit/

Last edited by a moderator:
Διακόπτης on-off, πάνω του έχω συνδέσει την φάση (L) του ρεύματος της πρίζας:
https://www.cableworks.gr/ilektroni...k-rocker-switch-6a-250v-on-off-spst-kcd1-101/

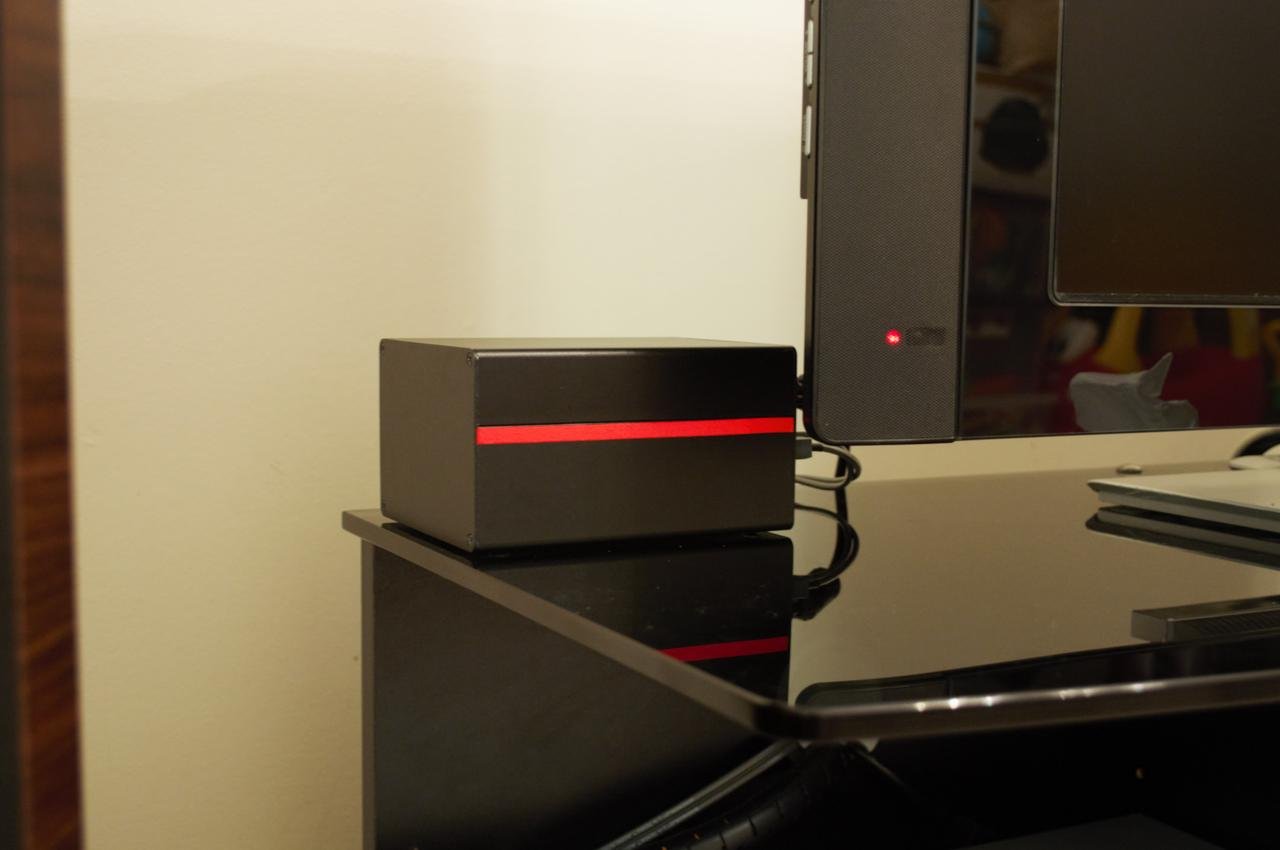

Η κόκκινη ταινία στο κουτί είναι αυτοκόλλητη, πλαστικοποιημένη και μπορείς να την βρεις σε ποδηλατάδικο. Προορίζεται για τις ρόδες ποδηλάτων και μηχανών:
https://www.skroutz.gr/c/1217/aytokollhta-moto.html?keyphrase=ταινια+τροχων

Και δύο RCA για σασί σαν τα παρακάτω. Δεν τα πήρα από το συγκεκριμένο μαγαζί, απλά το χρησιμοποιώ για να σας τα δείξω πως είναι. Μπορείτε να τα βρείτε σε οποιοδήποτε μαγαζί έχει ηλεκτρονικό εξοπλισμό:
https://venieris.com/ΗΛΕΚΤΡΟΝΙΚΑ-ΗΛ...ategoryID/3624/Level/a/ProductID/31617/List/0
https://venieris.com/ΗΛΕΚΤΡΟΝΙΚΑ-ΗΛ...ategoryID/3624/Level/a/ProductID/31618/List/0

Last edited:
Το κουτί έχει πολύ περιορισμένο χώρο, οπότε για να μπουν μέσα χρειάζεται προσεκτική τοποθέτηση.

Προσωπικά επέλεξα να μην κάνω επιπλέον τρύπες στο κουτί για να βιδώσω το Raspberry και το τροφοδοτικό, αλλά να τα κολλήσω και για λόγους αισθητηκής και για ευκολία. Θέλει όμως προσοχή στα υλικά που θα χρησιμοποιήσεις για να τα κολλήσεις, για να μην δημιουργηθεί πρόβλημα στο μέλλον.

Το τροφοδοτικό αναγκαστικά είναι κολλημένο στο πάνω καπάκι του κουτιού και για να το στερεώσω χρησιμοποιήσα ταυτόχρονα μια ταινία διπλής όψης για εξωτερικούς χώρους και μια κόλλα Bison, πάλι για εξωτερικούς χώρους. Έχω καταλήξει και χρησιμοποιώ χρόνια τώρα τα παρακάτω υλικά στο σπίτι, απλά δεν καταλαβαίνουν τίποτα.

Μπορείς να τα βρεις και τα δύο στο praktiker από εκεί τα έχω αγοράσει ή φαντάζομαι σε κάποιο μαγαζί με χρώματα, αν και λόγο κόστους σε σχέση με τα υπόλοιπα δεν τα φέρνουν πολλοί:
https://www.praktiker.gr/p/kolla-montage-kit-bison-super-isxyri-125gr-16826
https://www.diystore.gr/el_GR/ταινια-διπλης-οψης-στερεωσης-εξωτερικου-χωρου-tesa-19mm-x-1-5m.html

.....

Εννοείτε ότι το κολλητήρι είναι απαραίτητο. Αν κάποιος δεν μπορεί να χρησιμοποιήσει ή δεν έχει, μπορείτε να κάνετε την συναρμολόγηση-τοποθέτηση και να πάτε σε έναν τεχνικό ή κάποιον φίλο για να σας κάνει τις κολλήσεις.

Για να "μεταφέρετε" τα RCA από την πακέτα στο σασί, θα χρειαστείτε δύο κομμάτια καλωδίου, της προκοπής όμως. Προσωπικά είχα ένα περισσευούμενο καλώδιο RCA της Oelhbach του οποίου τα βύσματα είχαν χαλάσει και έκοψα από εκεί.
http://www.oehlbach.com/en/detail/index/sArticle/168


Στα RCA της πλακέτας, μπορείτε να βάλετε δύο αρσενικά RCA και να κολλήσετε πάνω το καλώδιο που θα χρησιμοποιήσετε, αλλά αν το καλώδιο που θα χρησιμοποιήσετε έχει προσαρμοσμένα μικρά βύσματα RCA ακόμα καλύτερα, γλυτώνετε μια κόλληση. Αν τα βύσματα είναι μεγάλα δεν θα χωρέσουν γιατί ακριβώς από πάνω θα είναι το τροφοδοτικό.


Το καπάκι του συγκεκριμένου κουτιού μπαίνει συρταρωτά, οπότε το καλώδιο που θα μεταφέρει το RCA από την πλακέτα στο σασί πρέπει να έχει περιθώριο για να επιτρέπει στο κουτί να ανοίγει. Θα ακολουθήσουν φωτογραφίες.

(Το παρακάτω δεν το έχω ξανακάνει, αλλά μου φάνηκε καλή ιδέα)

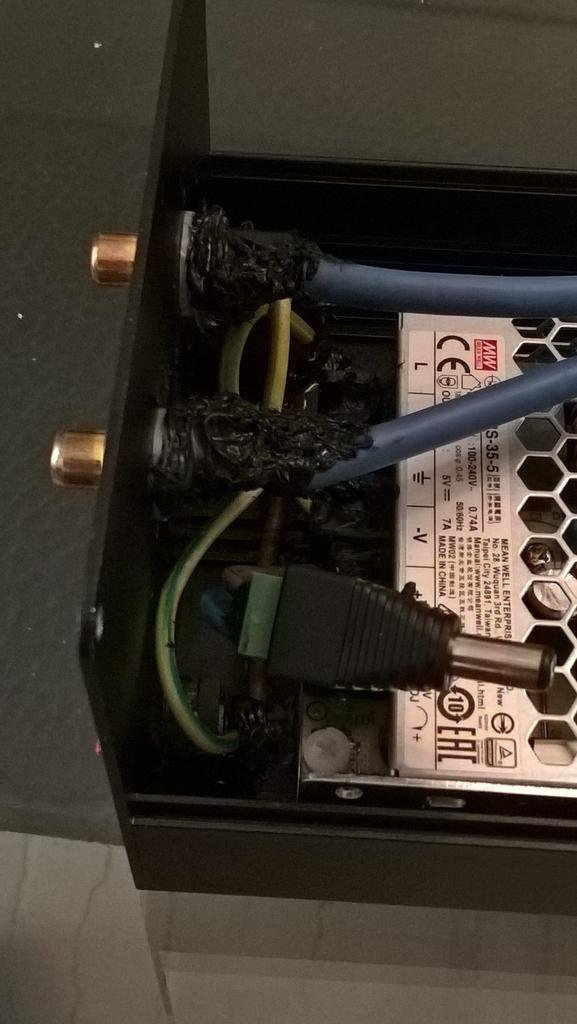

Χρησιμοποίησα σιλικόνη Pattex, αυτή που προορίζεται για σκάφη και αυτοκίνητα (για να αντέχει στη θερμοκρασία) για να μονώσω εξωτερικά όλες τις συνδέσεις που έγιναν με κολλητήρι. Την βρίσκεται και αυτή στο Praktiker, από εκεί την αγόρασα:
https://www.e-diy.gr/χρώματα-βερνίκ...για-αυτοκίνητα-και-σκάφοι-pattex-auto-nautica

......

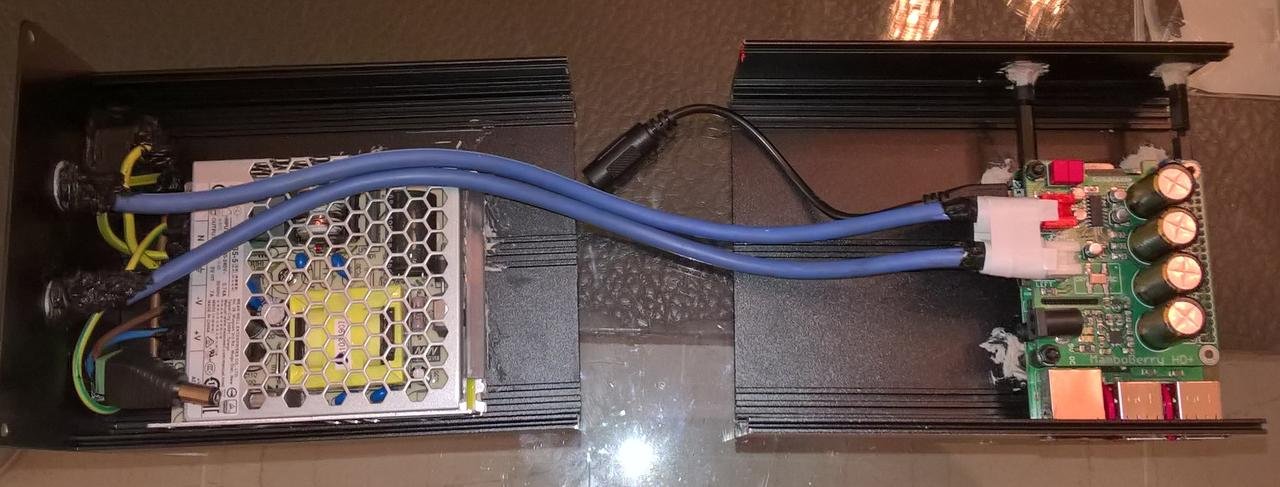

Το απόγευμα θα ποστάρω και φωτογραφίες που να δείχνουν με λεπτομέρεια το εσωτερικό του, αλλά ξαναλέω το εξής:


Η κατασκευή συνδέεται στο ρεύμα του σπιτιού στα 220V και απαιτεί κολλητήρι, κατάλληλες μονώσεις για να είναι ασφαλής και σωστό στερέωμα των υλικών για να αντέξουν και στον χρόνο αλλά και σε ενδεχόμενη επιπλέον πίεση που θα τους ασκηθεί, για παράδειγμα βάζοντας ή αφαιρώντας κάποιο βύσμα. Αν κάτι δεν γίνει σωστά, μπορεί να μην γίνει υπάρξει συνέπεια, μπορεί όμως να καεί πλακέτα ή να σας χτυπήσει το ρεύμα.

Δεν φέρνω καμία απολύτως ευθύνη για την εκτέλεση. Αυτό σημαίνει ότι ακόμα και αν ακολουθήσετε ακριβώς ότι γράφω, η ευθύνη του αποτελέσματος και της ασφάλειάς σας είναι αποκλειστικά δική σας

Last edited:
Τέλος, πριν συνδεθεί η συσκευή στο ρεύμα και στο στερεοφωνικό, επιβάλετε να ελεγχθούν οι συνδέσεις που έχουν γίνει με πολύμετρο, για πιθανό βραχυκύκλωμα και οι RCA και το ρεύμα.

Υπάρχει μονωτική ταινία που καλύπτει τα μεταλλικά μέρη των RCA της πλακέτας από την πάνω μεριά, διότι είναι πολύ κοντά με το μεταλλικό μέρος του τροφοδοτικού, για ασφάλεια.
