Μπαταριες εργαλείων: Mετατροπες, ανταπτορες & επισκευές.

[scorpiosm]

Καλημέρα και καλή εβδομάδα!
Μια ερώτηση σε όποιον γνωρίσει. Μετατροπή από 18v σε 20V για parkside, υπάρχει; Αν ναι από που θα μπορούσα να αγοράσω μια, εκτυπωτή δεν έχω για να φτιάξω.
Σας ευχαριστώ προκαταβολικά



[Χιωτης]

Καλημερα! Θελεις να πεις με περισσοτερες λεπτομερειες τι ακριβως ειναι αυτο που ζητας?

Γιατι οι 18βολτες με τις 20βολτες (ανεξαρτητως μαρκας) ειναι ακριβως το ιδιο πραμα, εχουν την ιδια ταση, αλλαζει μονο η ονομασια (18v/20v) λογω μαρκετινγκ.



[enduras1]

Καλημέρα και καλή εβδομάδα!
Μια ερώτηση σε όποιον γνωρίσει. Μετατροπή από 18v σε 20V για parkside, υπάρχει; Αν ναι από που θα μπορούσα να αγοράσω μια, εκτυπωτή δεν έχω για να φτιάξω.
Σας ευχαριστώ προκαταβολικά

Υπάρχει και εδω θα βρεις βημα βημα την κατασκευη.

Parkside - Μπαταρίες ( Μετατροπές )

Σε αυτό το νήμα θα δούμε πως μπορούμε να χρησιμοποιήσουμε τα παλαιότερα εργαλεία Parkside της σειράς των 18V με τις νέες μπαταρίες X20V. Επειδή πολλοί φίλοι σίγουρα θα έχουν παλαιότερα εργαλεία Parkside των οποίων οι μπαταρίες έχουν πλέον εξασθενήσει ή έχουν καταστραφεί και η ανανέωση τους είναι...

avclub.gr

Τωρα για να την αγορασεις ετοιμη εχει αρκετα σαιτ αλλα δεν εχω χρησιμοποιησει καποιο.
ΠΧ:

Adapter Plate for Parkside 20V Team batteries

This adapter allows Parkside 20V Team batteries to be used with powertools by other manufacturers.

samsound.hu



[scorpiosm]

Καλημερα! Θελεις να πεις με περισσοτερες λεπτομερειες τι ακριβως ειναι αυτο που ζητας?

Γιατι οι 18βολτες με τις 20βολτες (ανεξαρτητως μαρκας) ειναι ακριβως το ιδιο πραμα, εχουν την ιδια ταση, αλλαζει μονο η ονομασια (18v/20v) λογω μαρκετινγκ.

ναι συγνώμη δεν έγραψα ποιο πολλά στοιχεία, έχω παλια σειρά parkside κρουστικό που είναι 18v και οι νέες μπαταρίες των 20v δεν κουμπώνουν.



[Σωφρον]

Απο 2 μπαταριες 3αρες original Makita μαζεψα 10 στοιχεια 18650 και εφτιαξα ενα καλο πακ.
Αν και ειχα φορτισει μεμονωμενα τα στοιχεια πριν απο 2,5 χρονια, τις αφησα χυμα σε ενα συρταρι, και μεχρι σημερα κραταγαν ταση 4+ volt η καθε μια!

Αφου δεν εχω αξιωθει να μονταρω την δικη μου ηλεκτροποντα, αναγκαστηκα να ριξω τα μουτρα μου και να απευθυνθω στο μεγαλοερευνητικο εργαστηριο των Αθηνων, στο γνωστο ρετιρε του Μπαμπη. Ασε που μου εδωσε να μετραω τασεις με ενα φτηνιαρικο πολυμετρο!

Οταν μαζευα τα πραγματα για να παω στον Μπαμπη, ανακαλυψα στα συρταρακια μου οτι εκτος απο τις απλες νικελ λωριδες ειχα και μια για να κολλας τετραδα μπαταριων. Βεβαια μετα καταλαβα οτι την χρησιμοποιησα λαθος. Δεν επρεπε να την τοποθετησω ως τετραγωνο αλλά σαν ξαπλωτο Η.




Τελος, οταν επεστρεψα στο δικο μου εργαστηριο, τοποθετησα το BMS, μπηκαν ολα στο κουτι και ολα καλα ... Απεκτησα αλλη μια καλη μπαταρια Makita.



[Babis K.]

Τι φτηνιάρικο ρε;
ΒENNING μηχανηματάρα σου έδωσα, για ρώτα στον Καυκά να δείς πόσο κάνει.



[xxaris]

Αν και ειχα φορτισει μεμονωμενα τα στοιχεια πριν απο 2,5 χρονια, τις αφησα χυμα σε ενα συρταρι, και μεχρι σημερα κραταγαν ταση 4+ volt η καθε μια!

Μα η Sony εκτός των άλλων προϊόντων, βγάζει και κορυφαίες μπαταρίες!!!!

Πολύ καλή και προσεγμένη δουλειά



[kospap]

παιδια αυτα τα ειδατε? (παραδειγματα)

14.05CHF 35% OFF|Doscing Kunststoff Fall Nesting Einzelne zelle Schutz Erkennung Schutz Bord PCB für Makita 18v Batterie BL1840 BL1850 BL1830|Batterie-Aufbewahrungsboxen| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

9.56CHF 49% OFF|BL1830 Batterie Fall Für Makita 18V DIY 1,2 Ah BL1860 BL1850 Shell Box Mit BMS PCB Board Lade Schutz LED digital BL1840| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

18.55CHF 50% OFF|BL1890 9,0 Ah Batterie Fall Für Makita 18V DIY 6,0 Ah Shell Box Mit BMS PCB Board Lade Schutz können Installieren 15 batterien|Batteriezubehörteile| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

14.08CHF 24% OFF|DIY Batterie Fall Einzelne Zelle Schutz Erkennung BMS Für Makita 18V Batterie BL1830 BL1820 BL1815 BL1860B LXT 400| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[xxaris]

παιδια αυτα τα ειδατε? (παραδειγματα)

14.05CHF 35% OFF|Doscing Kunststoff Fall Nesting Einzelne zelle Schutz Erkennung Schutz Bord PCB für Makita 18v Batterie BL1840 BL1850 BL1830|Batterie-Aufbewahrungsboxen| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

9.56CHF 49% OFF|BL1830 Batterie Fall Für Makita 18V DIY 1,2 Ah BL1860 BL1850 Shell Box Mit BMS PCB Board Lade Schutz LED digital BL1840| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

18.55CHF 50% OFF|BL1890 9,0 Ah Batterie Fall Für Makita 18V DIY 6,0 Ah Shell Box Mit BMS PCB Board Lade Schutz können Installieren 15 batterien|Batteriezubehörteile| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

14.08CHF 24% OFF|DIY Batterie Fall Einzelne Zelle Schutz Erkennung BMS Für Makita 18V Batterie BL1830 BL1820 BL1815 BL1860B LXT 400| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Αυτή είναι μια καλή εναλλακτική για κάποιον που σκέφτεται να αγοράσει μεγάλη γνήσια μπαταρία Makita αρκεί να ξέρει με σιγουριά ότι το συγκεκριμένο BMS υποστηρίζει τα εργαλεία Makita (όχι όπως με τις κινέζικες Μακιτομπαταρίες που όπως έχει γραφτεί εδώ στο φόρουμ δεν λειτουργούν με τα γνήσια εργαλεία και θέλουν μετατροπές κλπ).
Σε αυτήν την περίπτωση αντί να δώσει κάποιος 94 ευρώ για την γνήσια, δίνει 18+40 περίπου που στοιχίζουν οι 10 μπαταρίες 18650 και με 60 ευρώ θα έχει μια καλή 6Ah μπαταρία!



[nikfor]

Τους μικρους ανταπτορες (σας αυτον που εφτιαξες) δεν τους συστηνω γιατι δεν εχουν κουμπωμα / ασφαλιση στο εργαλειο. Ειχα φτιαξει στο παρελθον και μου εσπαγαν τα νευρα.

Πφφφ! Δύσκολος πελάτης!

Τι να τον κάνεις όμως που έχει δίκιο;

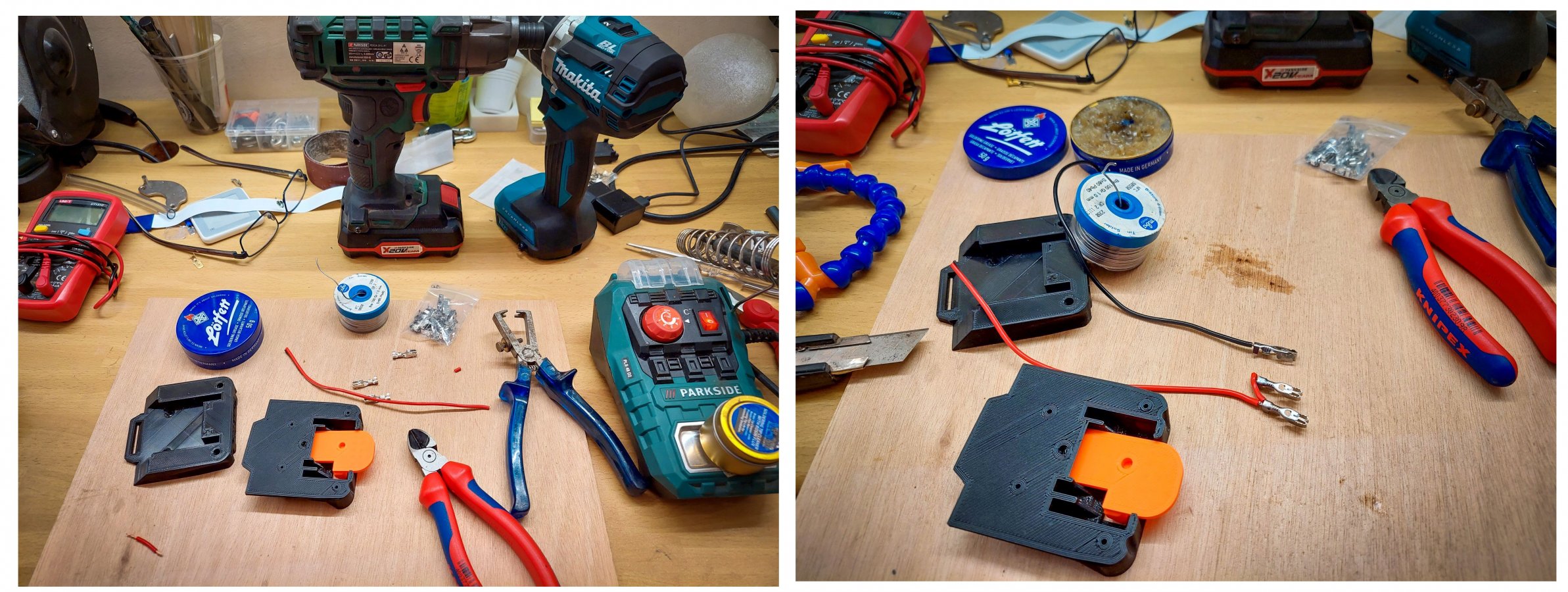

Έτσι λοιπόν, παρήγγειλα και περίμενα υπομονετικά, να έρθουν από τη μακρινή Κίνα οι κατάλληλοι ακροδέκτες και εντωμεταξύ τύπωσα αυτό το σχέδιο adaptor από μπαταρία Parkside σε Makita εργαλεία.



Είναι το μοναδικό που βρήκα να έχει μοχλό ασφάλισης της μπαταρίας.
Τύπωσα σε μαύρο το κυρίως σώμα και σε πορτοκαλί τη γλωσσίτσα (να γουστάρει ο πελάτης )

Κόλλησα τους μικρούς ακροδέκτες με το γνωστό τρόπο (γεφυρωμένο το "+" με τον μικρό πόλο ελέγχου τάσης που είναι δίπλα του) και τα στερέωσα (σφήνωσα) στις αντίστοιχες υποδοχές.



Στην άλλη ακρη έβαλα τους πλακέ ακροδέκτες και τους κόλλησα.

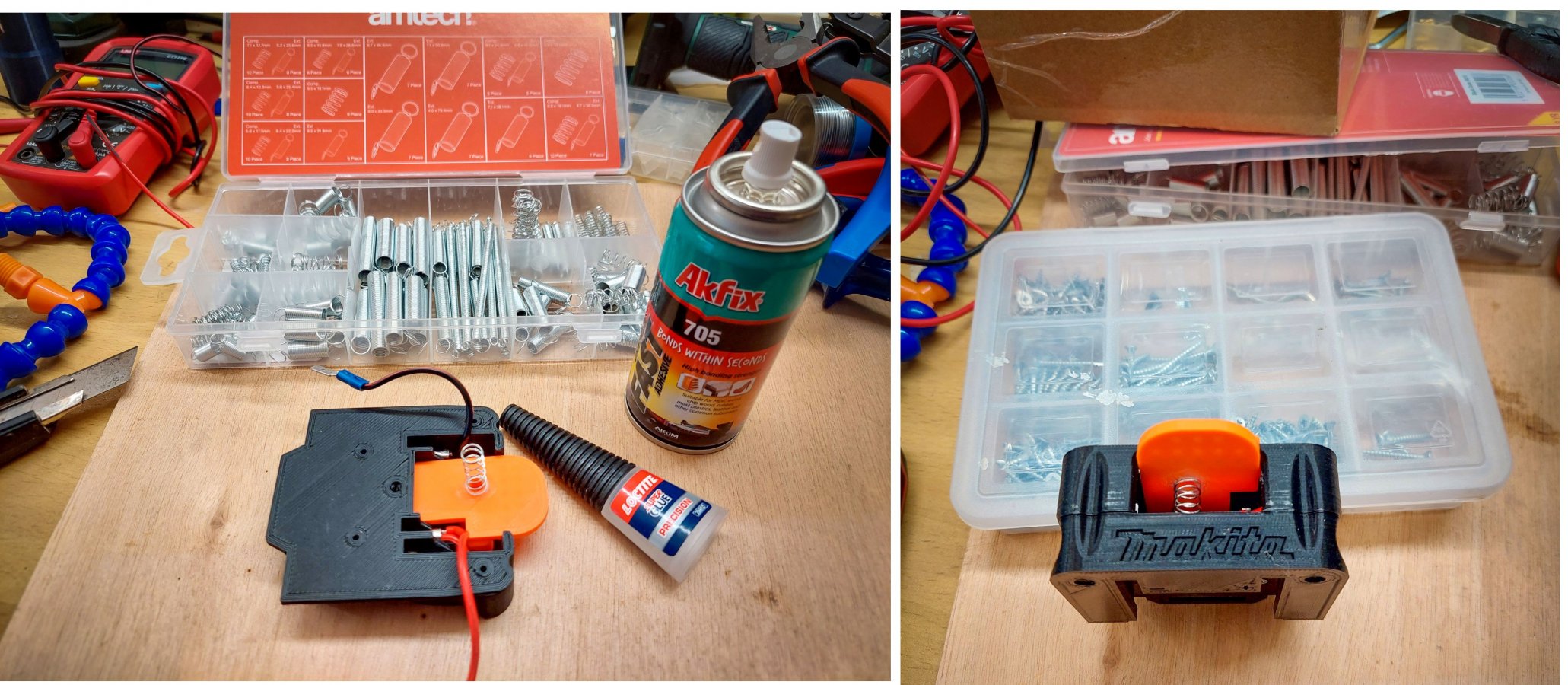

Βρήκα ένα κατάλληλο ελατήριο από το σετάκι της amtech



και το κόλλησα με μπόλικη superglue και σπρέι fix, πάνω στη γλώσσα. Το δοκίμασα, δεν φεύγει με τίποτα.

Αφού τα δοκίμασα πρόχειρα όλα, βρήκα τα κατάλληλα βιδάκια και έκλεισα την κατασκευή.



Ιδού το αποτέλεσμα.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Μια χαρά δούλεψε και οπτικά δεν είναι άσχημο



Αν θέλετε διευκρινίσεις, μετά χαράς



[Σωφρον]

Στα ειπα εγω ..



[Babis K.]

Μια χαρά δούλεψε και οπτικά δεν είναι άσχημο

View attachment 211840

Οπτικά είναι ψιλο άθλιο αλλά ας μη το κάνουμε θέμα…



[KOSSTV]

Ωραιος ο Νικος....!!

Οποτε καποιος θα σκεφτει...
"Τα Makita εχουν τελικα την ικανοτητα να δεκτουν μπαταριες Parkside.."



[dk31]

Νϊκο, όπως πάντα ωραίος, και στις κατασκευές στου και στην παρουσίασή τους.



[osatosa]

Ωραίος Νικόλα !!!
Εκεί που κάθεται το ελατήριο και στις 2 πλευρές θέλει μια μικρή φωλιά με τρυπάνι ώστε να κάτσει μέσα. Αν γίνει έτσι δεν είναι απαραίτητη η κόλα.
Κάτι που έπαθα χρησιμοποιώντας τον αντάπτορα σε σπαθοσεγγα που έχει πολλούς κραδασμούς είναι ότι οι βίδες δεν αντέξανε και ξεβουρτσίσανε με αποτέλεσμα να κρεμαστεί η μπαταρία με το δεύτερο κομμάτι του αντάπτορα στον αέρα στηριγμένη από τα καλώδια. Οπότε έβαλα εποξική κόλλα ανάμεσα στα 2 κομμάτια του αντάπτορα εκτός από τις βίδες.



[nikfor]

Πολύ εύκολη τελικά η συναρμολόγηση από το κέλυφος μπαταρίας Makita που παρέλαβα από το Ali




Αν και λίγο σπαζοκεφαλιά στην αρχή, κατάλαβα τελικά πως πρέπει να κολληθούν τα λαμάκια που τη συνοδεύουν. (ούτε ο Κινέζος είχε οδηγίες, ούτε βρήκα κάποια φωτό στο internet, οπότε αυτές οι φωτογραφίες θα σας βοηθήσουν, και για τα λαμακια, αλλά και για τη διάταξη των μπαταριών αν το επιχειρήσετε)





Χρησιμοποίησα πέντε καλές και οικονομικές Samsung 18650 25R

Στη συνέχεια, κολλήθηκαν με το spot welder τα λαμάκια πάνω στις μπαταριες.
Δεν είναι και σπουδαίο το νίκελ αυτό από το οποίο είναι φτιαγμένα τα λαμάκια, οπότε απαιτεί κάπως μεγαλύτερη ένταση στο spot welder.



Τέλος, βιδώθηκε η πλακέτα πάνω στη βάση, μπήκε το πλακετάκι των led στην ειδική υποδοχή και έκλεισε το κέλυφος.

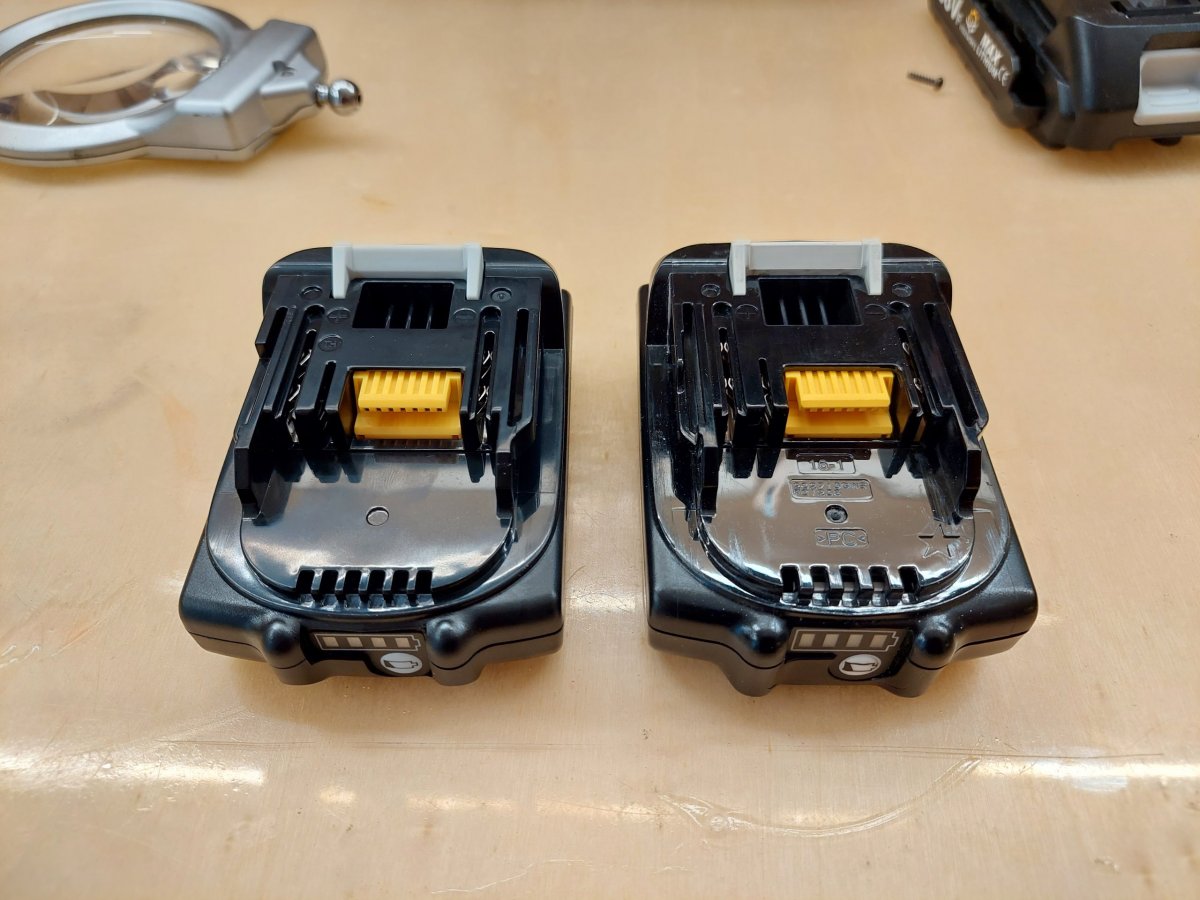

Τη μέτρησα, όλα σωστά. Τη δοκίμασα σε Makita και μαϊμούδες και όλα λειτουργούν σωστά.
Την έβαλα και στον original φορτιστή, όλα καλά και εκεί

Συνολικά καλή κατασκευή, σχεδόν σαν την αυθεντική.




Αύριο, θα κάνω ένα συγκριτικό με τον τροχό που έχει απαιτήσεις, για να δούμε τι λέει και το BMS και θα γράψω σχετικά



[KOSSTV]

Μπραβο Νίκο...!!!
Αναμένουμε εντυπώσεις...εύχομαι να είναι θετική η εξελιξη(γιατι να μην ειναι αφού σαν την original makita εγινε)...



[xxaris]

Μια χαρά έγινε, μπράβο! Με ενδιαφέρουν και εμένα οι εντυπώσεις σου από την λειτουργία της με τον τροχό συγκριτικά με τη γνήσια Makita, οπότε αναμένω.....
Και εγώ χθες άλλαξα τα 10 κινέζικα στοιχεία από μια 388vf με LG HG2 και αύριο θα κάνω δοκιμες με τον τροχό και θα γράψω εντυπώσεις το συντομότερο ανεβάζοντας και υλικό.



[nikfor]

Έχω κακά νέα (αλλά και ένα καλό)

Δεν κρατήθηκα να περιμένω μέχρι αύριο, έκανα τη συγκριτική δοκιμή το απόγευμα.
Χρησιμοποίησα τον DGA519Z

Δυστυχώς, ούτε και αυτή η εκδοχή αντίγραφου μπαταρίας Makita είχε επιτυχία.
Για τη δουλειά που την ήθελα βέβαια, δηλαδή, μια μικρή 2Ah για το δράπανο είναι μια χαρά, αλλά όπως μπορείτε να δείτε, στα δύσκολα φορτία, ούτε αυτό το BMS έκανε δουλειά.

Έκοψα λάμα χοντρή για να δούμε αν θα κωλώσει. Οι στροφές στο max για να τραβάει μπόλικα ρεύματα.

Ξεκινώντας από την original Makita των 2 Ah, μπορείτε να δείτε (και να ακούσετε) πως δεν ζορίζεται σχεδόν καθόλου, ούτε οι στροφές δεν πέφτουν καθώς το πιέζω.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Όμως η μπαταρία που έφτιαξα πιο πάνω, (που είναι φτιαγμένη και με στοιχεία των των 2,5 Ah μετρημένα, και θεωρητικά, πλεονεκτεί έναντι των άλλων δυο), δεν καταφέρνει να κόψει με τη μια, αφού και οι στροφές πέφτουν και τελικά κωλώνει.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Κάτι που μου έκανε κακή εντύπωση είναι πως, ενώ όταν την μοντάρισα με πλήρως φορτισμένες από πριν μπαταρίες άναψαν και τα 4 λαμπάκια, όταν τη χρησιμοποίησα λίγο και μετά την φόρτισα στον original φορτιστή της Makita, δεν έφτασε ποτέ να τη φορτίσει τόσο ώστε να ανάψουν και τα 4 λαμπάκια. Ενώ ο φορτιστής τη θεωρεί φορτισμένη και σταματάει, τα λεντάκια που ανάβουν είναι μόνο 3. Οπότε ίσως κάτι δεν πάει καλά και με αυτό το BMS


Η ευχάριστη έκπληξη είναι η Parkside των 2 Ah!
Την έβαλα πάνω στο Makita με το ανταπτοράκι και όπως μπορείτε να δείτε, τα κατάφερε μια χαρά.
ΟΚ, πέφτουν λίγο οι στροφές σε κάποια φάση που πιέζω, αλλά μια χαρά κόβει τη λάμα χωρίς να σταματήσει.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Περίεργο που δεν δούλεψαν οι Parkside στο αλυσοπρίονο του Κυριάκου, ενώ σε μένα τα κατάφερε ακόμα και η 2Ah!

Αν θέλετε να κάνω και κάποια άλλη δοκιμή, δεχόμεθα και παραγγελιές



[Σωφρον]

Νικο, ποσους ακροδεκτες εχει ο τροχος? 2ή 3?
