Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

[Salas]

τώρα μένει να καταλάβω τι θα μετρήσω,
βασικά να το φέρω κάπου κοντά μου γιατί εκεί που είναι πρέπει να κάνω τον ακροβάτη

Λέγαμε τα Q5 να είναι γύρω από 8mA ενώ η R11 ήταν 1.5K. Αν τραβάει σωστά το στάδιο εξόδου (μπάφερ), σε αυτήν την περίπτωση 0.008A*1500Ω=12V και ούτω καθεξής. Για επιβεβαίωση RDS (με σβηστό το μηχάνημα) βάζεις Ωμόμετρο μεταξύ ποδιών drain & source (ακροδέκτες 1,3 στα Toshiba JFETs)



[Salas]

*Την πτώση τάσης μεταξύ των δύο άκρων της R11 κοιτάμε όχι τάση από κάποιο άκρο της σε σχέση με γη



[supersonic]

καλημέρα Νικο
οι γενικές μετρήσεις λένε μέχρι στιγμής.
Τροφοδοσία ac 42.6 και τα δυό
τροφοδσία dc 45.6 και τα δυό
rail+/gnd 34.2 και τα δυό
tp1-tp2 4.6 και τα δυό
πτώση στην r11 12.5v και στα δυό
θερμοκρασίες 42 στο q6x και 37 στο q1x και στα δυό....


μετά?



[supersonic]

ξεχασα, επίσης
η αντίσταση στα έξω πόδια των q5, q6 είναι αντίστοιχα 42.5Ω και 35Ω (αν πρέπει να μετρηθούν εκεί)



[Salas]

-Κατέβασε TP1-TP2 στα 3.6V (μετά μισή ώρα ζεστάματος)

-Τα φετ του σταδίου εξόδου δείχνουν υγιή

-Τσέκαρε τάσεις drain προς γη των φετ σε όλα τα ενισχυτικά στάδια

-Σβήσε, μέτρα και τα υπόλοιπα φετ ωμικά μήπως κάποιο δείχνει πολύ λίγη η πολύ αντίσταση (τα 369 έχουν λιγότερη από τα 170 από μόνα τους και ακόμη λιγότερη όταν παράλληλα μεταξύ τους )

-Μέτρα αντίσταση εισόδου εξόδου μεταξύ κέντρου και δαχτυλιδιού στα RCA να δούμε αν είναι σωστά τα φορτία ενώ σβηστός

-Κατέγραψε τα παραπάνω να δούμε που μπορεί να υπάρχει υποψία ανωμαλίας



[supersonic]

το 4.6 πολύ είναι ε?
δεν θυμάμαι μετά από πόση ώρα μέτρησα. Πάντως όχι μισή.

Όλα τα φετ μέτρημα στα εξωτερικά πόδια?



[supersonic]

Το πρόβλημα αποκαταστάθηκε, βρήκα την αιτία.

Αλλά, μετά από 50 λεπτά έχω στα tp1 tp2 5.02
Να το κατεβάσω τελικά ή όχι?



[takis]

ποια ηταν η αιτια;



[supersonic]

σπασμένη βάση Molex....



[Salas]

Απάντηση: Re: Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

Το πρόβλημα αποκαταστάθηκε, βρήκα την αιτία.

Αλλά, μετά από 50 λεπτά έχω στα tp1 tp2 5.02
Να το κατεβάσω τελικά ή όχι?

σπασμένη βάση Molex....

Ωραία, δεν ήταν τίποτα το ηλεκτρονικό χαλασμένο. Ναι να το κατεβάσεις.



[Salas]

...Πρέπει να βρήκες το πρόβλημα όταν μέτρησες στα RCA, ναι;



[kimon]

Re: Απάντηση: Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

Είναι όντως 245Ω.Να το αλλάξω μαζί με τα BC550;

Τα Q4x - Q3x και των δύο καναλιών αλλάχθηκαν και τα τροφοδοτικά λειτουργούν(ευχαριστώ κ. Νίκο),όχι όμως όπως θα έπρεπε.Πριν τα χαλάσω,το ένα κατέβαινε οριακά στα 34,5 βολτ και το άλλο στα 36.Τώρα τα κάτω όριά τους είναι 41,5 και 43 βόλτ(μιλώντας για την τάση στο Rail+).Τα νέα φετ έχουν 5,8 IDSS,αλλά και γενικότερα τα συγκεκριμένα φετ (10) του κιτ ήταν στα 4 με 5, και πιο κοντινά στο 5.Οι οδηγίες ζητούν τιμές 3~4 για το τροφοδοτικό,όμως μόνο κάνα-δυο έπεφταν μέσα.Επίσης, η πτώση τάσης των τριάδων λεντ είναι 5,55-5,68 στις πλακετες.Το τροφοδοτικό δίνει 47 βολτ both channels driven που λένε.Διορθώνονται αυτές οι "εκτροπές" με αλλαγές τιμών σε κάποιες αντιστάσεις(R3x πιθανώς);



[Salas]

Καλά τα πήγες μέχρι τώρα. Δοκίμασε παράλληλες αντιστάσεις στις R3x ώστε να πέσει στο μισό η στα τρία τέταρτα η συνολική τιμή τους μήπως αντιμετωπιστεί το θέμα περίσσιο ρεύμα από ισχυρότερου IDSS ανταλλακτικά φετάκια που μετατρέπεται σε τάση τρέχοντας μέσα στις R3x και στο VR2x τρίμερ.



[supersonic]

Re: Απάντηση: Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

...Πρέπει να βρήκες το πρόβλημα όταν μέτρησες στα RCA, ναι;

ναι..
βασικά όλα μετρούσαν καλά και συμμετρικά
και δεν μπορούσα να καταλάβω τι έγινε.
Και δεν θα άντεχα να ψάξω πιό πίσω στην αλυσίδα.



[kimon]

Re: Απάντηση: Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

Καλά τα πήγες μέχρι τώρα. Δοκίμασε παράλληλες αντιστάσεις στις R3x ώστε να πέσει στο μισό η στα τρία τέταρτα η συνολική τιμή τους μήπως αντιμετωπιστεί το θέμα περίσσιο ρεύμα από ισχυρότερου IDSS ανταλλακτικά φετάκια που μετατρέπεται σε τάση τρέχοντας μέσα στις R3x και στο VR2x τρίμερ.

Με την αλλαγή της R3x από 9,1Κ σε 6,2Κ τα πάντα ήρθαν στην θέση τους!Οι τελικές τιμές της ρύθμισης είναι 3,6 βολτ μεταξύ ΤΡ1 και ΤΡ2,με τροφοδοσία 34,5 βολτ.Thanx!



[Salas]

:ernaehrung004:

Ωραίος. Καλές ακουστικές δοκιμές να έχεις.

Υ.Γ.

Με τι κεφαλή, πικάπ, και λοιπά το συνδυάζεις;

Αν μπορείς ανέβασε και εικόνες από την κατασκευή.



[kimon]

Re: Απάντηση: Το νέο παιχνίδι του Νίκου... Salas Folded Simplistic Phono

:ernaehrung004:

Ωραίος. Καλές ακουστικές δοκιμές να έχεις.

Υ.Γ.

Με τι κεφαλή, πικάπ, και λοιπά το συνδυάζεις;

Αν μπορείς ανέβασε και εικόνες από την κατασκευή.

Ευχαριστώ για τις ευχές και να είσαι καλά.Για τα άλλα λίαν συντόμως.



[supersonic]

Νίκο να κάνω ένα ίσως μπαγιάτικο ερώτημα...
η υλοποίηση της RIAA είναι 100% πιστή? εννοώ (By the book)
και γενικά τί περιθώρια βελτίωσης υπάρχουν εκεί, εκτός των όσων αναφέρονται στο manual?



[Salas]

Δεν είναι πειραγμένο σχεδιαστικά από το φλατ στην ουσία. Με 1% εξαρτήματα άντε να πέσεις 0.2dB έξω. VTA κεφαλής και τιμή αντίστασης φόρτου τα αντισταθμίζει κάτι τέτοια.



[kimon]

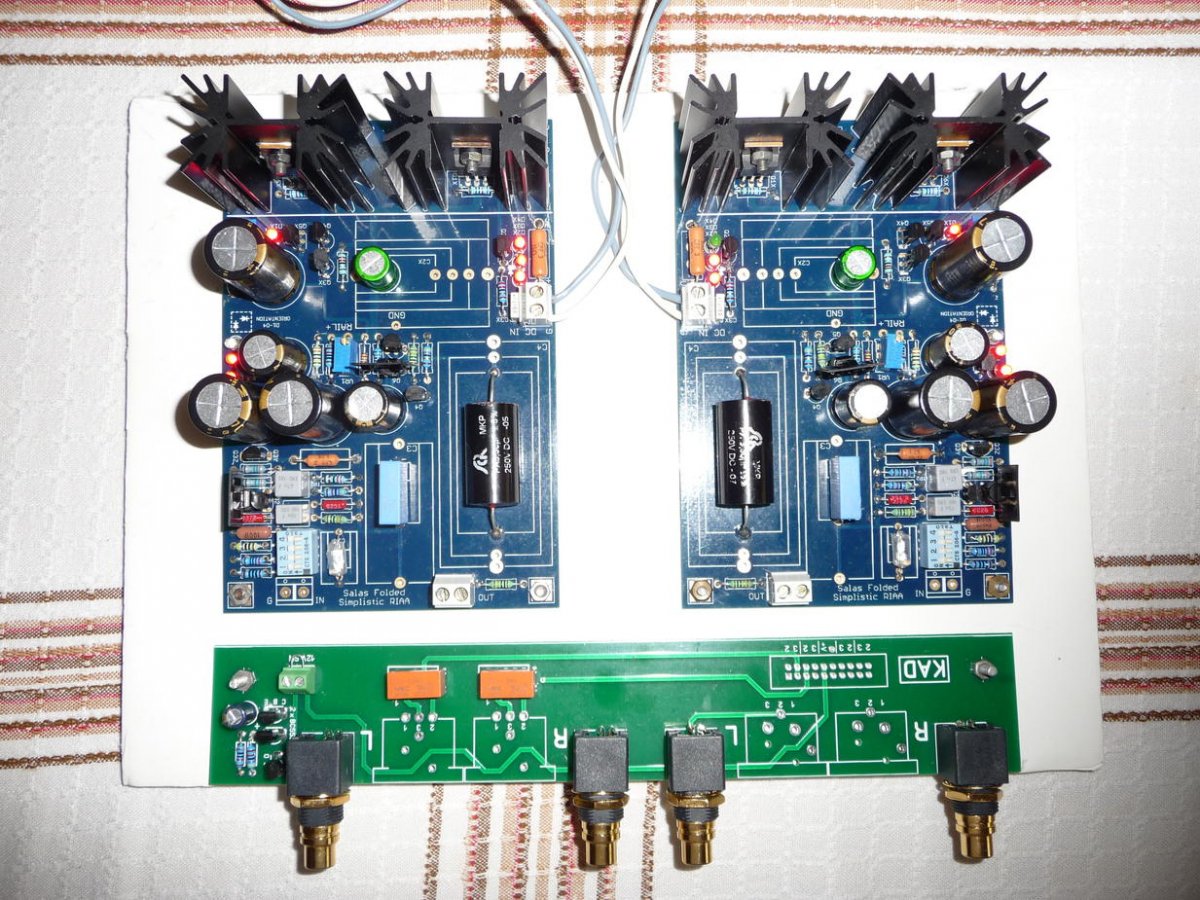

Το πικάπ είναι το 166 MkV της Thorens με βραχίονα τον Grace G707b και κεφαλή Grado MF2+.Η κατασκευή θα δοκιμαστεί αρχικά με σήμα από "ανάστροφη" RIAA,γιατί έχει υψηλό κέρδος(62 db) και δεν διαθέτω ακόμη κεφαλή ΚΠ(σχεδιάζω να αποκτήσω κάποια στιγμή).Αν δεν μπορέσω,θα την προσαρμόσω για την υπάρχουσα.Αγαπητέ Νίκο,παρακινήθηκα να ασχοληθώ από σχόλιο δικό σου,σχετικά με την "διάσωση" της ηχητικής υπογραφής των φετ,που βγαίνουν πια εκτός παραγωγής.Ρόλο έπαιξε βέβαια και η διάθεση να ικανοποιήσω κάποιες(απαγορευμένες για τα οικονομικά μου του "τότε")νεανικές επιθυμίες(π.χ. Linn/TD 160+Grace+Supex και τα όμοια...)


View attachment 141716
