Τροφοδοτικό Salas για το Trichord Dino

[tonal]

ΟΚ, φαίνονταν πολύ πιο παχιά.
Αλουμίνιο έχω πάρει από εδώ μερικές φορές μέχρι 10mm πάχος.
Το κόβουν με δίσκο και είναι πολύ πιο καθαρή κοπή σε σχέση με το ψαλίδι.



[vlad66]

Αποκλείεται να έφαγα εγώ τόσο υλικό...!!!



Φταίω εγώ που τα πήρα και έφυγα χωρίς να τα τσεκάρω και να τους "στολίσω"....

Οκ, το μεσαίο μπορώ να το κατεβάσω στο μέγεθος του μικρότερου.. το οποίο μικρότερο, είναι το πιο σωστό απ' όλα.

Το μεγαλύτερο μου χαλάει την "πιάτσα"
Δεν κλείνει το καπάκι εξαιτίας του..

Να πω την αλήθεια το ένα από τα 3 κομμάτια είναι ας το πούμε "προαιρετικό"
Αλλά καλό θα κάνει, κακό δεν θα κάνει...



[vlad66]

Ας δείξω την "συνολική ιδέα" που έχω κατά νου για την κατασκευή..

Το μεγάλο κομμάτι θα είναι η βάση που πάνω του θα "χτιστούν" τα πάντα..



Τα 2 κομμάτια δεξιά και αριστερά της πλακέτας θα είναι οι βασικές ψύκτρες των mosfets





Το 3ο κομμάτι (το "προαιρετικό") απλά θα "χωρίζει" τα ηλεκτρονικά από τον Μ/Σ με ότι καλό μπορεί αυτό να προσφέρει...



Φυσικά θα ανοιχτούν σπειρώματα και τρύπες και θα μπουν φρεζάτες βίδες ούτως ώστε η κάτω πλευρά της βάσης να είναι εντελώς "καθαρή".

Η ψύκτρες θα κάνουν την απαγωγή της θερμότητας και η διασπορά θα γίνει σε όλο το "αυτοφερόμενο σασί" , με την προσδοκία να μην έχω υψηλές θερμοκρασίες τοπικά.

Η καθαρή από "εμπόδια" (βίδες κλπ) επίπεδη επιφάνεια της βάσης, θα πατήσει στο κάτω τμήμα του κουτιού και θα γίνουν "ένα σώμα" με 4 βίδες οι οποίες θα "πιάνουν" τα 4 πόδια..

Αυτό δλδ,


θα "κάτσει" μέσα σε αυτό:



Το καπάκι θα κλείσει αφήνοντας μικρό αέρα σε ότι είναι από κάτω του



Φυσικά οι αποστάτες της πλακέτας θα έχουν βιδωθεί στην αλουμινένια βάση



[vlad66]

Το 3ο κομμάτι που είναι μεγαλύτερο, μου κάνει την ζωή πιο δύσκολη..

Πρέπει να κοπεί εδώ:






Αδύνατο να κάνω τέτοια δουλειά στο εργαστήρι μου...

Από τα άλλα 2 το μικρότερο είναι πιο σωστό



Δεν είναι κακό να ακουμπάνε οι ψύκτρες στο καπάκι, αλουμίνιο είναι και αυτό όπως τα πάντα, (μέχρι και τα πόδια), αλλά δεν βλέπω τον λόγο να "τρίβονται" σε αυτό.
Ας έχουν ένα μικρό "αέρα"...

Πιστεύω ότι με αυτή την "διάταξη" και κατασκευή, δεν θα υπάρχει πρόβλημα θερμοκρασίας, αλλά αν παρόλα αυτά υπάρξει, μπορεί να κοπεί ένα κομμάτι από το καπάκι και να μπει κάποια "σίτα" από τον κόσμο των pc ή κάτι ανάλογο...

Ας γίνουν πρώτα οι τελικές δοκιμές και μετά βλέπουμε....

Αν κάτι κρίνετε ότι δεν είναι σωστό, ελεύθερα το λέτε για να αλλάξω σχέδιο και κατασκευή..



[takis]

Εριξες πολυ δουλεια βλεπω και παει ωραια αλλα επειμενω οτι ενα βαψιματακι το θελουν ,τωρα βεβαια θα μπορουσε να ειχε παιξει με ψυχτρα απευθειας αλλα και ετσι η δουλεια θα γινει
ισως να ειχε αποφυγει ολο το θεμα με μια μεγαλη πλακα αλουμινιου στο πατωμα και γυρισμα των τρανζιστορ παω σε αυτην



[vlad66]

Νωρίτερα με τον τεχνικό διευθυντή Dim Dim ισιώσαμε τα μικρά κομμάτια με επιτυχία.
Το μεγάλο θα το πάω στην ALMEK και μάλλον μαζί και τα μικρά για να περάσουν όλα ανοδίωση.



[Λάκης]

Νωρίτερα με τον τεχνικό διευθυντή Dim Dim ισιώσαμε τα μικρά κομμάτια με επιτυχία.
Το μεγάλο θα το πάω στην ALMEK και μάλλον μαζί και τα μικρά για να περάσουν όλα ανοδίωση.

Κι αφου τελειωσουν ολα, παιρνεις κι ενα ετοιμο τροφοδοτικο και κανεις τη δουλεια σου.



[vlad66]

Κι αφου τελειωσουν ολα, παιρνεις κι ενα ετοιμο τροφοδοτικο και κανεις τη δουλεια σου.

Το έτοιμο δεν είναι Salas
Το έτοιμο ποτέ δεν μπορεί να έχει την ποιότητα των υλικών (στα ηλεκτρονικά) που βάλαμε εμείς
Το έτοιμο δεν μπορεί να συναγωνιστεί την κατασκευή μου, παρά το μέτριο κουτί που αγόρασα.. το οποίο κουτί θα δεχτεί περαιτέρω τροποποίηση και έτσι ακόμα και στον αισθητικό τομέα θα είμαι στα ίσα



[Tzimisce]

Που αν είχες πάρει κουτί από τον Ιταλό με τα ίδια λεφτά θα είχες ξεμπερδέψει...



[vlad66]

Που αν είχες πάρει κουτί από τον Ιταλό με τα ίδια λεφτά θα είχες ξεμπερδέψει...

Δεν έχει ίδιο κουτί σε διαστάσεις ο Ιταλός.
Με άλλο κουτί θα έπρεπε να έφτιαχνα κάτι τελείως διαφορετικό.



[Tzimisce]

Τα πάντα έχει βρε, εσύ δεν έψαξες.



[vlad66]

Τα πάντα έχει βρε, εσύ δεν έψαξες.

Έψαξα μέχρι που τελείωσαν οι σελίδες του..
Να έχει και άλλες σε άλλη κατηγορία;;
Δεν νομίζω..

Αν βρεις κουτί στον Ιταλό
Π16εκ × Υ8εκ × Β30εκ
στείλε λινκ να το δω και αν είναι καλύτερο από του Κινέζου θα το αγοράσω.



[Tzimisce]

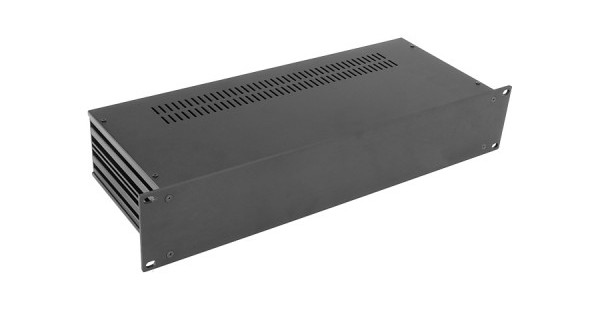

Slim Line 02/170 2U 4mm BLACK

SPECIFICATIONS (mm) Height Width Depth Internal 80 415 170 External 82 435 175 Faceplate 88 483 4

modushop.biz

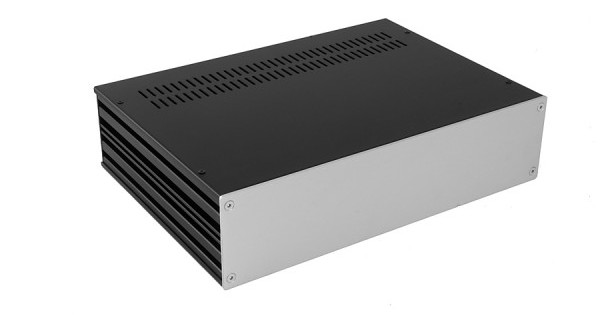

Galaxy Maggiorato GX387 330 x 170 mm

1x Front panel in aluminum 3mm oxidized silver 1x Rear panel in aluminum 3mm oxidized black 2x Side panels in aluminum 10 mm oxidized black 2x Covers in iron 1mm thick painted black with holes for screw. Width: body 330mm, inner useful 310mm Height: 80mm Depth: 170mm Weight: 1,8 KG

modushop.biz

Έχει και άλλα.
Στα 2U θα κοιτάς



[tonal]

Άσχετο.
Έριξα μια ματιά στις ψύκτρες που πουλά ο Ιταλός.
Διπλή σχεδόν τιμή έχουν πλέον σε σχέση με το 2015...



[vlad66]

Άσχετο.
Έριξα μια ματιά στις ψύκτρες που πουλά ο Ιταλός.
Διπλή σχεδόν τιμή έχουν πλέον σε σχέση με το 2015...

όλα τα μέταλλα έχουν πάρει τον ανήφορο.. κοίτα το ράλλυ (ή ράλι) του χρυσού...



μια (μάλλον) λοίμωξη στον λαβύρινθο με έριξε νοκ άουτ..
χάπια κάθε μέρα, αναρρωτική από την δουλειά, ανίκανος να σταθώ στα πόδια μου πόσο μάλλον να συνεχίσω το project...
ευτυχώς σταμάτησαν οι εμετοί και κουτσά στραβά μπορώ να διαβάσω (και να γράψω) λίγο στο φόρουμ μας..

όταν συνέλθω θα το πιάσω πάλι...



[takis]

όλα τα μέταλλα έχουν πάρει τον ανήφορο.. κοίτα το ράλλυ (ή ράλι) του χρυσού...



μια (μάλλον) λοίμωξη στον λαβύρινθο με έριξε νοκ άουτ..
χάπια κάθε μέρα, αναρρωτική από την δουλειά, ανίκανος να σταθώ στα πόδια μου πόσο μάλλον να συνεχίσω το project...
ευτυχώς σταμάτησαν οι εμετοί και κουτσά στραβά μπορώ να διαβάσω (και να γράψω) λίγο στο φόρουμ μας..

όταν συνέλθω θα το πιάσω πάλι...

περαστικα ,το ειχα παθει και εγω αλλα δεν ηταν λοιμωξη απλα προβλημα στον λαβυρινθο το οποιο το παντρευεσαι ,στην αρχη ειναι ζορικα μετα το αντιμετωπιζεις και με τα χαπια αλλα κυριως μονος σου μαθαινεις να το αντιμετωπιζεις
Ελπιζω να μην ειναι κατι τετοιο



[Λάκης]

όλα τα μέταλλα έχουν πάρει τον ανήφορο.. κοίτα το ράλλυ (ή ράλι) του χρυσού...



μια (μάλλον) λοίμωξη στον λαβύρινθο με έριξε νοκ άουτ..
χάπια κάθε μέρα, αναρρωτική από την δουλειά, ανίκανος να σταθώ στα πόδια μου πόσο μάλλον να συνεχίσω το project...
ευτυχώς σταμάτησαν οι εμετοί και κουτσά στραβά μπορώ να διαβάσω (και να γράψω) λίγο στο φόρουμ μας..

όταν συνέλθω θα το πιάσω πάλι...

Οι παρανεργειες απο τον αναλογικο ηχο ειναι, μολις γινεις ψηφιακος ολα θα στρωσουν!



[vlad66]

Οι παρανεργειες απο τον αναλογικο ηχο ειναι, μολις γινεις ψηφιακος ολα θα στρωσουν!

Δεν νομίζω...
Μη ξεχνάς το εξής:
Εσείς κυνηγάτε εμάς.. όχι εμείς εσάς!!
Εμείς (οι αναλογικάριοι) κυνηγάμε ο ένας τον άλλον για την χαρά του κυνηγιού....



[Λάκης]

Δεν νομίζω...
Μη ξεχνάς το εξής:
Εσείς κυνηγάτε εμάς.. όχι εμείς εσάς!!
Εμείς (οι αναλογικάριοι) κυνηγάμε ο ένας τον άλλον για την χαρά του κυνηγιού....

Ωστε δεν ερχεσαι στο δασος για κυνηγι, ε;



[vlad66]

Ο ίλιγγος καλά κρατεί σε μικρότερο ποσοστό όμως..
Σήμερα μπήκα στο εργαστήρι για ένα τεστ ικανοτήτων.. έφτιαξα για δοκιμή ένα φωτιστικό led με μπαταρίες.

Τι έφτιαξα δλδ;;
Κατήργησα τις μπαταρίες που τελείωναν και ήθελαν αλλαγή και το έκανα usb ..
4,5v οι μπαταρίες 5v το usb , σιγά την διαφορά...



Αφού λοιπόν είδα ότι κάτι μπορώ να κάνω στο εργαστήρι, αγγάρεψα την γυναίκα μου να με πάει μέχρι τον Dim Dim όπου εδώ και μέρες με περίμεναν τα υλικά από τον mouser...

Πολύ πράμα!

Ανίκανος να πάω στις Αχαρνές για τις δουλειές στα αλουμίνια και το σασί του τροφοδοτικού, είπα να ασχοληθώ με το ίδιο το Dino.

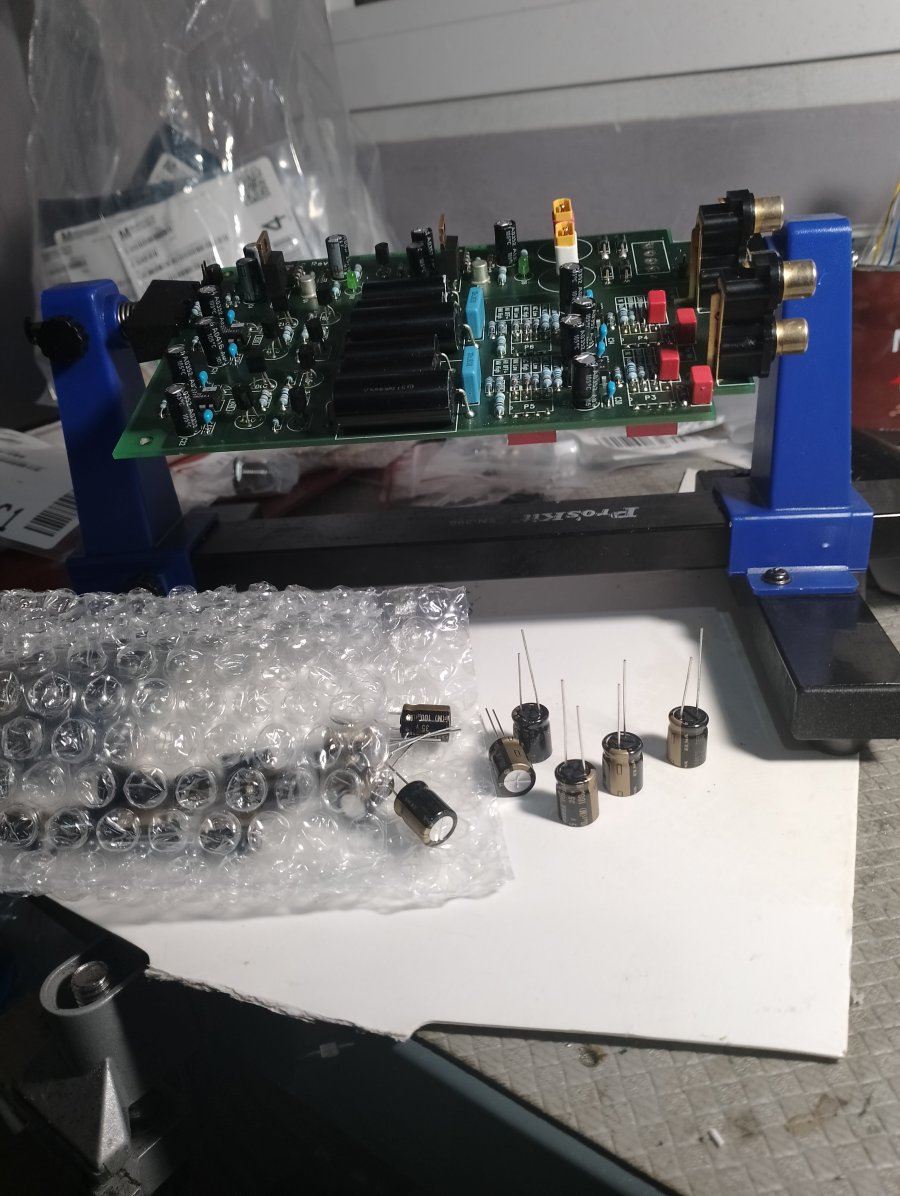

14 ηλεκτρολυτικοί και 6 από τους άλλους θα φύγουν.



Τους 6 mundorf δεν τους έχω αγοράσει ακόμα, χρειάζεται υπολογισμός ως προς τις διαστάσεις..
Οι 14 ηλεκτρολυτικοί είναι εδώ και η cardas με το JBC πήραν μπρος μετά από βδομάδες....



Όλοι οι ηλεκτρολυτικοί είναι στα 100μf/25v
Οι ELNA που ήρθαν είναι στα 100μf αλλά στα 35v


Κάποιοι θα "στριμωχτούν" ελαφρώς αφού είναι λίγο πιο ογκώδεις .

Εδώ οι μειωμένες πια αποστάσεις, αλλά δεν θεωρώ ότι υπάρχει το παραμικρό πρόβλημα :



Τους 7 από τους 14 άντεξα να αλλάξω..



Η ζαλάδα έγινε τόσο έντονη που διέκοψα την εργασία για αύριο (και αν...)
