Ωραίο Γιάννη mdf, είναι:
Στάλθηκε από το CUBOT_NOTE_S μου χρησιμοποιώντας Tapatalk
Ξυλογλυπτική & μικροξυλοκατασκευές! Ιδέες και κατασκευές.
- Thread starter Χιωτης
- Start date
Στάλθηκε από το CUBOT_NOTE_S μου χρησιμοποιώντας Tapatalk
n_olympios
Supreme Member
- 17 June 2006
- 3,624
Nικολα αμα ξερεις να διαβαζεις παρτιτουρες, θα φτιαξω και για σενα ενα κλειδακι αν θες
Ξέρω να διαβάζω, αλλά μη μπεις στον κόπο για εμένα. Προτιμώ αν φτιάξεις να το δώσεις σε κάποιο παιδάκι για να το τσιγκλίσεις έστω και έμμεσα να ασχοληθεί με τη μουσική!
Σε ευχαριστώ πάντως!
costas1965
AVClub Fanatic
Απάντηση: Re: Ξυλογλυπτική & μικροξυλοκατασκευές! Ιδέες και κατασκευές.
Οτιδήποτε σχέδιο μπορείς να φτιάξεις. Θέλει βέβαια κάποιες μετατροπές - διορθώσεις με πρόγραμμα. Κυρίως τα γραμμικά σχέδια είναι τα καλύτερα και τα λιγότερο πολύπλοκα. Και βεβαίως μπορείς να κόψεις και puzzle.
Eδώ όμως υπάρχει ένα θέμα.. το πρόβλημα όταν κόβεις με ρούτερ η φρέζα, είναι οι γωνίες. Και μιλάω για τις κλειστές γωνίες (όχι καμπύλες) σε ένα σχέδιο. Εσύ Χιωτης με το σεγάκι, μπορείς να κάνεις ότι γωνία θές, και ότι βάθος θές (μέχρι τις δυνατότητες του εργαλείου).
Εγω για παράδειγμα δεν μπορώ. Για να πετύχω κλειστή γωνία, (2 - 3 μοιρών για παράδειγμα), πρέπει να βάλω κονδύλι π.χ 0,6 - 0,8. Καί άντε και το έβαλες. Πόσο βάθος θα κατέβει............ τίποτα. 3mm το πολύ. Γιατί μετά δεν κατεβαίνει. Γιατί?
Γιατί to στέλεχος είναι π.χ 3 mm η 6 mm, και το ωφέλιμο πάχος του εργαλείου είναι 0.6 mm. Οπότε εκεί σταματάς. Συνήθως τα μικρά κονδύλια (βλέπε dremel) έχουν μικρό κοπτικό ωφέλιμο, αλλιώς σπάνε.

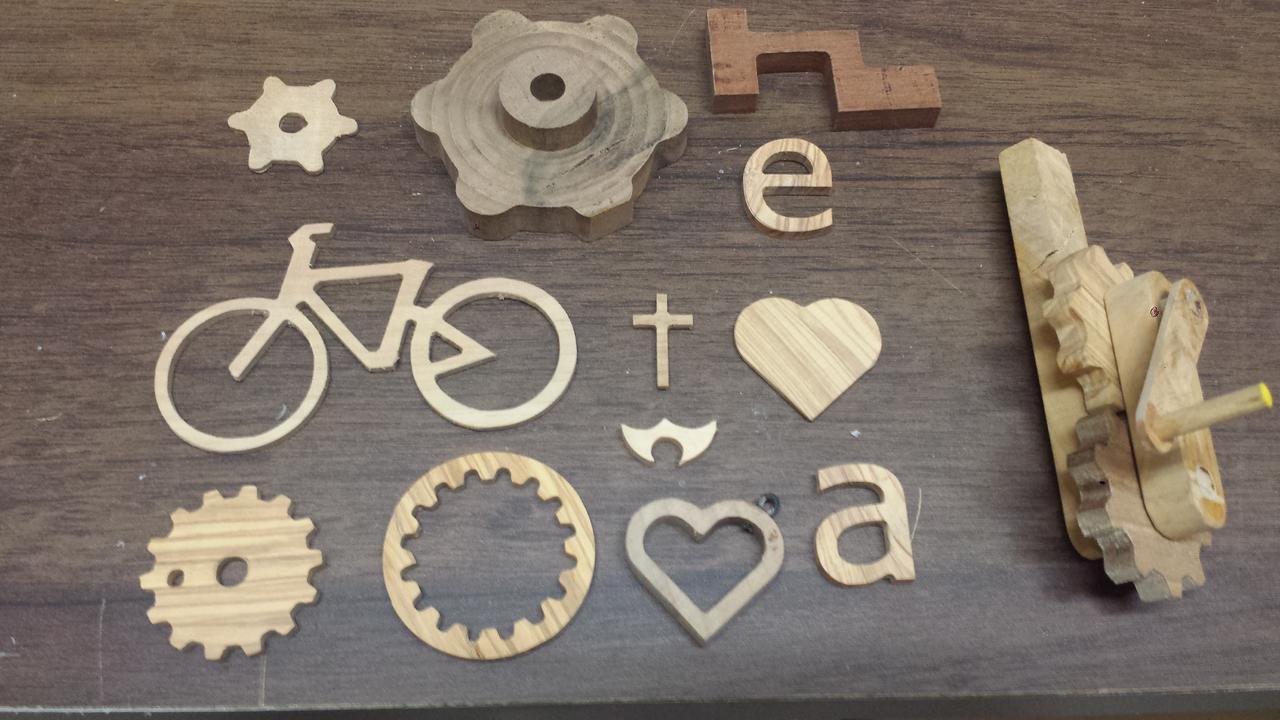

Τα παρακάτω σχεδιάκα για παράδειγμα, κάποια απο αυτά, έχουν βγεί με 2 mm κονδυλάκι. Αλλιώς θα ήταν άγαρμπα.
Και για να κλείσω αυτό που έγραψα παραπάνω, δες στο ποδήλατο την πίσω ρόδα, εκεί που κάνει το V, που και καλά είναι το ψαλίδι. Ενώ η έξω γωνία είναι μύτη, η μέσα είναι ψιλο-ωβάλ. Λόγω κοπτικού,και ενώ στο σχέδιο είναι μύτη, δεν μπόρεσε να το βγάλει σωστά, λόγω διαμέτρου του κοπτικού. Αν εκεί είχα βάλει ένα 0,6 θα ήταν καλύτερα τα πράγματα.
Οτιδήποτε σχέδιο μπορείς να φτιάξεις. Θέλει βέβαια κάποιες μετατροπές - διορθώσεις με πρόγραμμα. Κυρίως τα γραμμικά σχέδια είναι τα καλύτερα και τα λιγότερο πολύπλοκα. Και βεβαίως μπορείς να κόψεις και puzzle.
Eδώ όμως υπάρχει ένα θέμα.. το πρόβλημα όταν κόβεις με ρούτερ η φρέζα, είναι οι γωνίες. Και μιλάω για τις κλειστές γωνίες (όχι καμπύλες) σε ένα σχέδιο. Εσύ Χιωτης με το σεγάκι, μπορείς να κάνεις ότι γωνία θές, και ότι βάθος θές (μέχρι τις δυνατότητες του εργαλείου).
Εγω για παράδειγμα δεν μπορώ. Για να πετύχω κλειστή γωνία, (2 - 3 μοιρών για παράδειγμα), πρέπει να βάλω κονδύλι π.χ 0,6 - 0,8. Καί άντε και το έβαλες. Πόσο βάθος θα κατέβει............ τίποτα. 3mm το πολύ. Γιατί μετά δεν κατεβαίνει. Γιατί?
Γιατί to στέλεχος είναι π.χ 3 mm η 6 mm, και το ωφέλιμο πάχος του εργαλείου είναι 0.6 mm. Οπότε εκεί σταματάς. Συνήθως τα μικρά κονδύλια (βλέπε dremel) έχουν μικρό κοπτικό ωφέλιμο, αλλιώς σπάνε.
Τα παρακάτω σχεδιάκα για παράδειγμα, κάποια απο αυτά, έχουν βγεί με 2 mm κονδυλάκι. Αλλιώς θα ήταν άγαρμπα.
Και για να κλείσω αυτό που έγραψα παραπάνω, δες στο ποδήλατο την πίσω ρόδα, εκεί που κάνει το V, που και καλά είναι το ψαλίδι. Ενώ η έξω γωνία είναι μύτη, η μέσα είναι ψιλο-ωβάλ. Λόγω κοπτικού,και ενώ στο σχέδιο είναι μύτη, δεν μπόρεσε να το βγάλει σωστά, λόγω διαμέτρου του κοπτικού. Αν εκεί είχα βάλει ένα 0,6 θα ήταν καλύτερα τα πράγματα.
Last edited by a moderator:
Ναι Γιαννη καταλαβαινω τους περιορισμους, να ´σαι καλα.
Σημερα αρχισαμε με οπλικα συστηματα. Πιστολι που ριχνει λαστιχακια..
Εδω προς κολληση τα δυο πρωτα απο τα 8 συνολικα κομματια.
Ο μηχανισμος της σκανδαλης δεν ηταν καλος απο τα σχεδια και προχωρησαμε σε ανασχεδιασμο και ανακατασκευη.
Οταν τελειωσει αυτο το εργαλειο χειρος, θα ανεβασω φωτο και σχεδια.
Σημερα αρχισαμε με οπλικα συστηματα. Πιστολι που ριχνει λαστιχακια..
Εδω προς κολληση τα δυο πρωτα απο τα 8 συνολικα κομματια.
Ο μηχανισμος της σκανδαλης δεν ηταν καλος απο τα σχεδια και προχωρησαμε σε ανασχεδιασμο και ανακατασκευη.
Οταν τελειωσει αυτο το εργαλειο χειρος, θα ανεβασω φωτο και σχεδια.
costas1965
AVClub Fanatic
Ωραίος ο Giannis mkds, φαντάσου με το νέο μηχάνημα τι θα φτιάχνεις !
Έτοιμη καθ' όλα η μολυβοθήκη.
Μήκος 30 cm, πλάτος 10 cm, ύψος 8,5 cm.
Υλικά: Μεράντι, Σημμύδα.
Έτοιμη καθ' όλα η μολυβοθήκη.
Μήκος 30 cm, πλάτος 10 cm, ύψος 8,5 cm.
Υλικά: Μεράντι, Σημμύδα.
Last edited by a moderator:
Ναι Γιαννη καταλαβαινω τους περιορισμους, να ´σαι καλα.
Σημερα αρχισαμε με οπλικα συστηματα. Πιστολι που ριχνει λαστιχακια..
:violent-smiley-030: Δώσε..
Μπά... μην φανταστείς. Ψιλοπράγματα..
Last edited by a moderator:
costas1965
AVClub Fanatic
Καλησπέρα. Στο κολωνάτο δράπανο.
Τρύπησα πρώτα & τις τέσσερις τρύπες με το κλασσικό forstner των 40mm (ρεσωτρύπανο) σε βάθος 8 cm.
Μετά πάλι με τρυπάνι 57 mm (της Dewalt) μεγάλωσα τις δύο μεσαίες.
Μετά στο τραπέζι του ρουτερ έκανα το πλατύ χείλος στο επάνω μέρος τους.
Ακολούθησε τρίψιμο, βερνίκι εμποτισμου νερού & τέλος τρία χέρια βερνίκι "τελικό" γυαλιστερό, αφήνοντας ~ 3 ώρες ανάμεσα σε κάθε στρώση για στέγνωμα.
Τρύπησα πρώτα & τις τέσσερις τρύπες με το κλασσικό forstner των 40mm (ρεσωτρύπανο) σε βάθος 8 cm.
Μετά πάλι με τρυπάνι 57 mm (της Dewalt) μεγάλωσα τις δύο μεσαίες.
Μετά στο τραπέζι του ρουτερ έκανα το πλατύ χείλος στο επάνω μέρος τους.
Ακολούθησε τρίψιμο, βερνίκι εμποτισμου νερού & τέλος τρία χέρια βερνίκι "τελικό" γυαλιστερό, αφήνοντας ~ 3 ώρες ανάμεσα σε κάθε στρώση για στέγνωμα.
AGROTISS
Supreme Member
costas1965
AVClub Fanatic
Καληνύχτα θείε G.
Καλημέρα μάστορα. Σε ευχαριστώ.
Για 2 χρόνια περισσότερα από τα δικά σου δεν έχεις αποκτήσει ακόμα δικαίωμα να με λες Θείο. από τα 5 και μετά μετράει..
Εντάξει .......!:drummer:
:a0210:
Last edited by a moderator:
AGROTISS
Supreme Member
Για 2 χρόνια περισσότερα από τα δικά σου δεν έχεις αποκτήσει ακόμα δικαίωμα να με λες Θείο. από τα 5 και μετά μετράει..

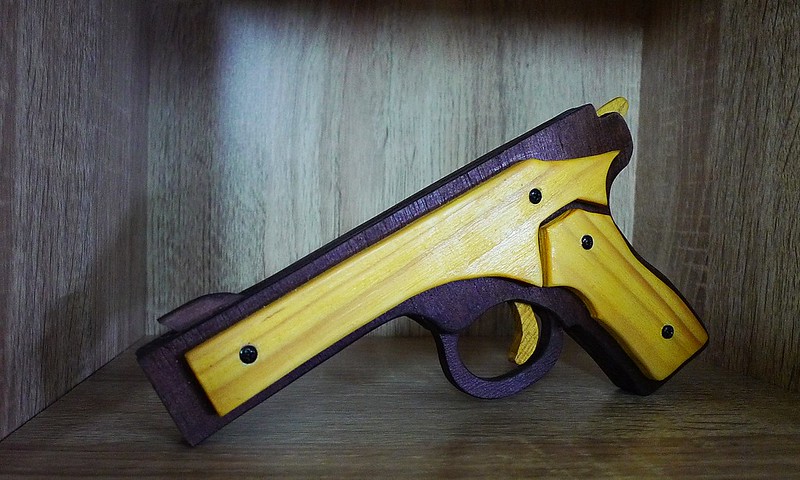

Τελειωσε και το περιστροφακι!
Απλο project απο κοντρα πλακε το σωμα και πευκακι τα κιτρινα φιλετακια. Εδω τα σχεδια σε pdf
To ευκολο κομματι ειναι η κοπη στην σεγα παγκου η στην πριονοκορδελα.
Το κυριως σωμα εγινε απο κοντρα πλακε αγορασμενο απο ρεταλια του Leroy και τα φιλετα απο παλετοξυλο.
Υπηρχε ενα θεμα με το συστημα της σκανδαλης καθως το τεμαχιο εσπασε και το αντικατατστησα με οξια.

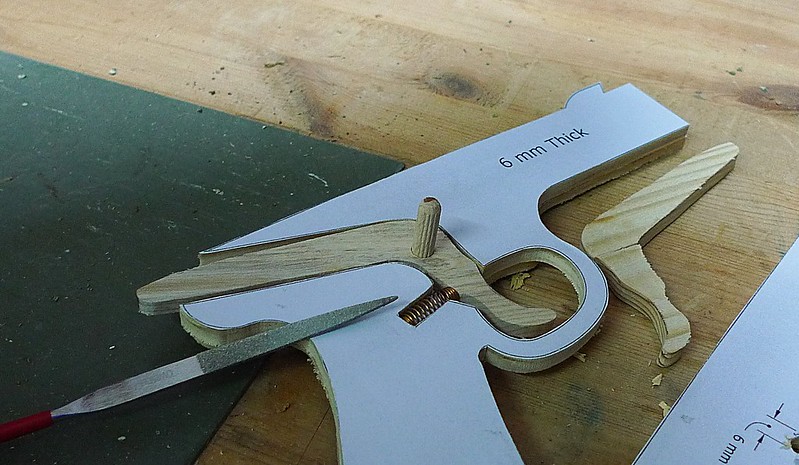

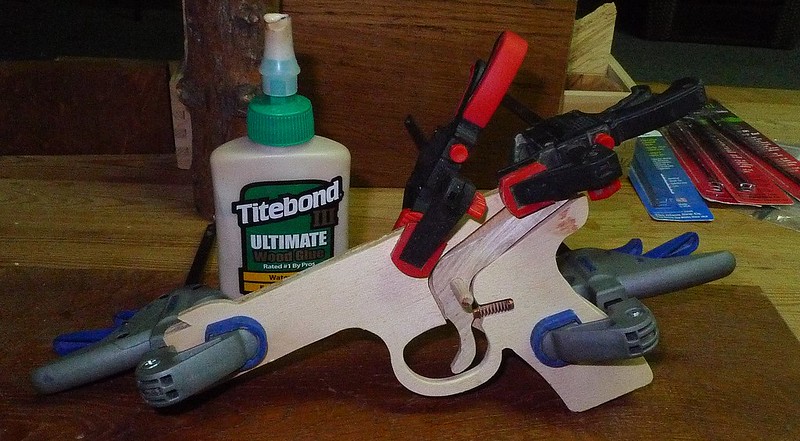

Εδω οι δοκιμες και τα λιμαρισματα για να ταιριαξει το νεο τεμαχιο οξιας
Τελικα η σκανδαλη εκατσε μια χαρα αφου με ταλαιπωρησε κανα 20λεπτο. Κακως δεν τυπωσα νεο πατρον για την σκανδαλη, ισως τελειωνα νωριτερα.

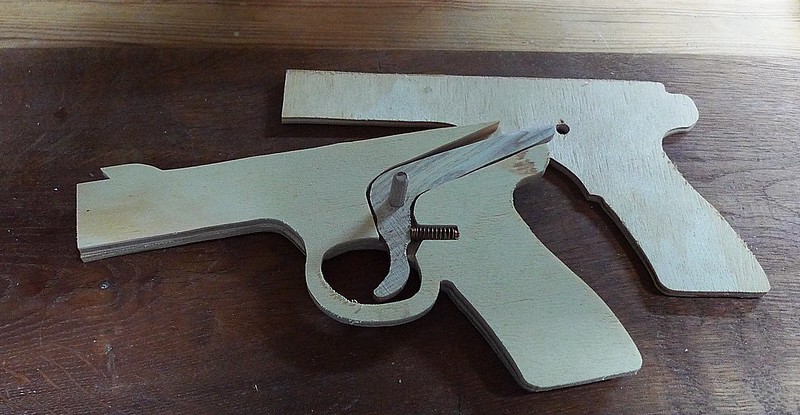

Εδω το βελτιωμενο σχεδιο σε σχεση με το αρχικο πλανο οπου το λαστιχακι δυσκολευοταν να φυγει οταν πατουσες την σκανδαλη.

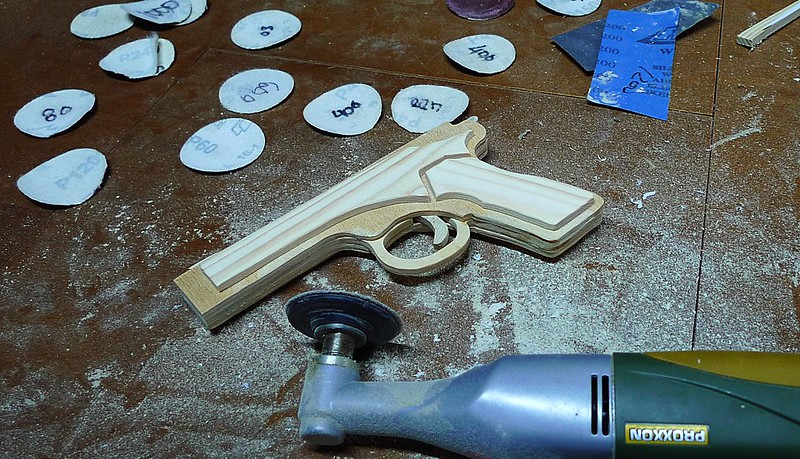

Επειτα αρχισε το πιο βαρετο κεφαλαιο..το τριψιμο! Τριψιμο μεχρι 400 το κοντρα πλακε και μεχρι 800 το πευκο.
Το καλο τριψιμο ειναι πολυ σημαντικο στα μαλακα και πορωδη ξυλα και ιδιως στο πευκο/ελατο για να κατσει καλα και ομορφα το stain μεταπειτα και να μην κανει σταμπες διχρωμιας λογω διαφορετικης απορροφητικοτητας.

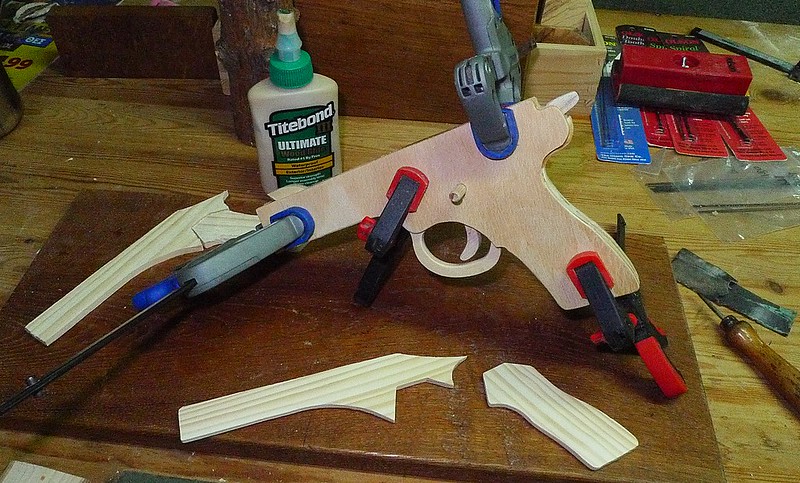

Μετα το γυαλοχαρτο ηταν η ωρα για να κολληθουν τα τρια τεμαχια που αποτελουν τον κορμο του πιστολιου.
Η κολλα titebond ειναι η καλυτερη απο αποψη δυναμης. Η συγκεκριμενη ειναι αραιωμενη με λιγο νερο επειδη ειχε αρχισει να πηζει λογω ηλικιας αλλα ακομα και ετσι ειναι ισχυροτερη απο τον ανταγωνισμο (μολις τελειωσα την εν λογω δοκιμη αντοχης)

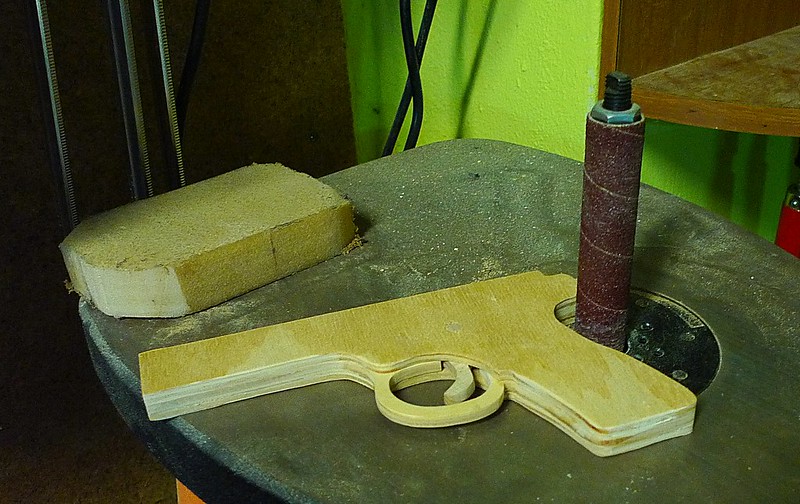

Αφου τα ξυλα κολλησαν, το πιστολι μπηκε στο τριβειο triton οπου εξομαλυνθηκαν ολες οι ατελειες των τριων κομματιων που κολληθηκαν σε ενα.

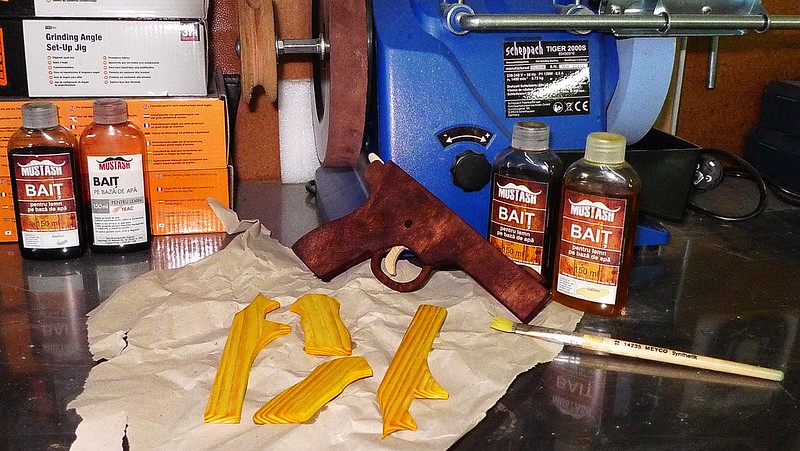

Σειρα πλεον εχει το βαψιμο. Προτιμησα το βαψιμο με stain και οχι ακρυλικο καθως με το stain τα νερα παραμενουν ορατα και ομορφα. Το λαδι κοντρα πλακε και πευκο απλα δεν ταιριαζει. Η επιλογη χρωματων δεν ηταν δικη μου, ειναι αποχρωση κιτρινου για το πευκο και αποχρωση δρυος για το κοντρα πλακε. Ισως για το κοντρα πλακε να επρεπε να το βαψω με ακρυλικη μπογια.
Περαστηκαν 3 χερια stain στο κοντρα πλακε και 4 χερια στο πευκο για να υπαρχει καλη διεισδυση και ενταση στο χρωμα. Μια ωρα η διαφορα μεταξυ περασματων. Πριν το τελικο χερι μπογιας, περασα τα ξυλα με γυαλοχαρτο 600αρι.

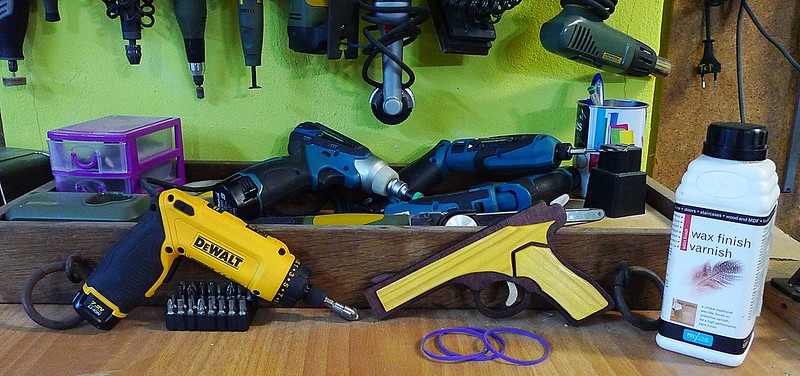

Επειτα σειρα ειχε το βερνικι στα κιτρινα φιλετακια. Εκει χρησιμοποιησα βερνικι κεριου, φαινεται δεξια στη φωτο, 4 χερια συνολικα για να αποκτησει το πορωδες πευκο μια στοιχειωδη σατινε γυαλαδα. Εδω στη φωτο μαζι με ενα αλλο πιστολι της Dewalt. Διπλα σε καθε εργαλειο ειναι και οι 'σφαιρες' τους

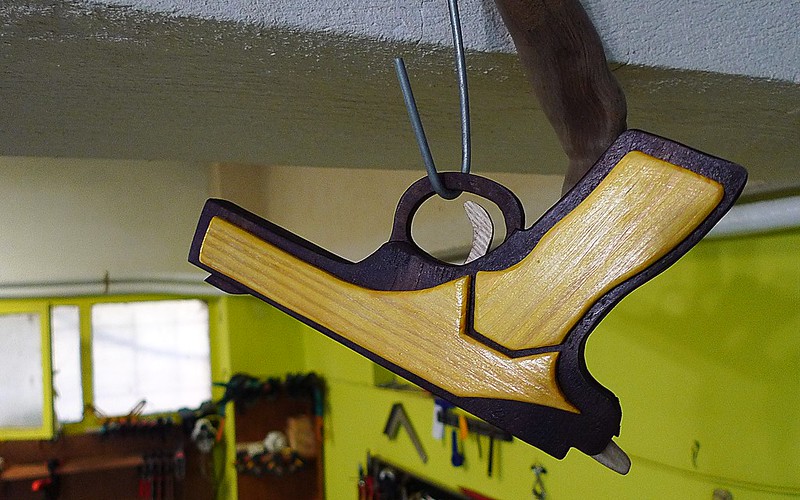

Εδω στο τσιγκελι, εχει στεγνωσει και το τελευταιο χερι βερνικιου.

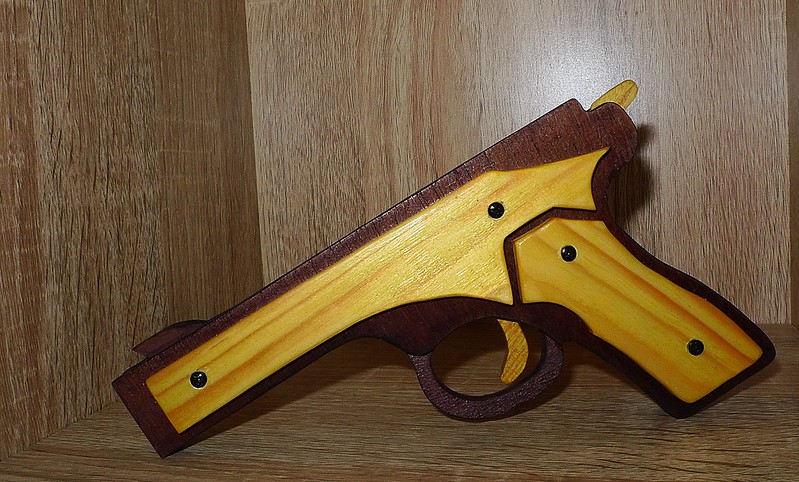

Τελικο σταδιο ηταν η προσθεση βιδων στα φιλετακια, οχι τοσο για ομορφια αλλα για καλυτερη συγκρατηση και αποφυγη αποκολλησης σε περιπτωση πτωσης.
For the record, τα λαστιχακια πεταγονται σε μια αποσταση μαξ. 6 μετρων, αναλογα το λαστιχακι. Tα λαστιχακια του Lidl ειναι τα καλυτερα για αυτο το πιστολι)
Απλο project απο κοντρα πλακε το σωμα και πευκακι τα κιτρινα φιλετακια. Εδω τα σχεδια σε pdf
To ευκολο κομματι ειναι η κοπη στην σεγα παγκου η στην πριονοκορδελα.
Το κυριως σωμα εγινε απο κοντρα πλακε αγορασμενο απο ρεταλια του Leroy και τα φιλετα απο παλετοξυλο.
Υπηρχε ενα θεμα με το συστημα της σκανδαλης καθως το τεμαχιο εσπασε και το αντικατατστησα με οξια.
Εδω οι δοκιμες και τα λιμαρισματα για να ταιριαξει το νεο τεμαχιο οξιας
Τελικα η σκανδαλη εκατσε μια χαρα αφου με ταλαιπωρησε κανα 20λεπτο. Κακως δεν τυπωσα νεο πατρον για την σκανδαλη, ισως τελειωνα νωριτερα.
Εδω το βελτιωμενο σχεδιο σε σχεση με το αρχικο πλανο οπου το λαστιχακι δυσκολευοταν να φυγει οταν πατουσες την σκανδαλη.
Επειτα αρχισε το πιο βαρετο κεφαλαιο..το τριψιμο! Τριψιμο μεχρι 400 το κοντρα πλακε και μεχρι 800 το πευκο.
Το καλο τριψιμο ειναι πολυ σημαντικο στα μαλακα και πορωδη ξυλα και ιδιως στο πευκο/ελατο για να κατσει καλα και ομορφα το stain μεταπειτα και να μην κανει σταμπες διχρωμιας λογω διαφορετικης απορροφητικοτητας.
Μετα το γυαλοχαρτο ηταν η ωρα για να κολληθουν τα τρια τεμαχια που αποτελουν τον κορμο του πιστολιου.
Η κολλα titebond ειναι η καλυτερη απο αποψη δυναμης. Η συγκεκριμενη ειναι αραιωμενη με λιγο νερο επειδη ειχε αρχισει να πηζει λογω ηλικιας αλλα ακομα και ετσι ειναι ισχυροτερη απο τον ανταγωνισμο (μολις τελειωσα την εν λογω δοκιμη αντοχης)
Αφου τα ξυλα κολλησαν, το πιστολι μπηκε στο τριβειο triton οπου εξομαλυνθηκαν ολες οι ατελειες των τριων κομματιων που κολληθηκαν σε ενα.
Σειρα πλεον εχει το βαψιμο. Προτιμησα το βαψιμο με stain και οχι ακρυλικο καθως με το stain τα νερα παραμενουν ορατα και ομορφα. Το λαδι κοντρα πλακε και πευκο απλα δεν ταιριαζει. Η επιλογη χρωματων δεν ηταν δικη μου, ειναι αποχρωση κιτρινου για το πευκο και αποχρωση δρυος για το κοντρα πλακε. Ισως για το κοντρα πλακε να επρεπε να το βαψω με ακρυλικη μπογια.
Περαστηκαν 3 χερια stain στο κοντρα πλακε και 4 χερια στο πευκο για να υπαρχει καλη διεισδυση και ενταση στο χρωμα. Μια ωρα η διαφορα μεταξυ περασματων. Πριν το τελικο χερι μπογιας, περασα τα ξυλα με γυαλοχαρτο 600αρι.
Επειτα σειρα ειχε το βερνικι στα κιτρινα φιλετακια. Εκει χρησιμοποιησα βερνικι κεριου, φαινεται δεξια στη φωτο, 4 χερια συνολικα για να αποκτησει το πορωδες πευκο μια στοιχειωδη σατινε γυαλαδα. Εδω στη φωτο μαζι με ενα αλλο πιστολι της Dewalt. Διπλα σε καθε εργαλειο ειναι και οι 'σφαιρες' τους
Εδω στο τσιγκελι, εχει στεγνωσει και το τελευταιο χερι βερνικιου.
Τελικο σταδιο ηταν η προσθεση βιδων στα φιλετακια, οχι τοσο για ομορφια αλλα για καλυτερη συγκρατηση και αποφυγη αποκολλησης σε περιπτωση πτωσης.
For the record, τα λαστιχακια πεταγονται σε μια αποσταση μαξ. 6 μετρων, αναλογα το λαστιχακι. Tα λαστιχακια του Lidl ειναι τα καλυτερα για αυτο το πιστολι
)
AGROTISS
Supreme Member
Ωραία τα παιχνίδια σου Μιχάλη. δεν θα στα έπαιρνε φαίνεται ο πατέρας σου όταν ήσουν μικρός και το χεις άχτι. :2thumb22sup:
