Βοήθεια σε επισκευή παλιού ενισχυτή SANSUI AU-D33
- Thread starter vlad66
- Start date
Έγινε το τσαφ και η μ@λ@κία παίδες !!

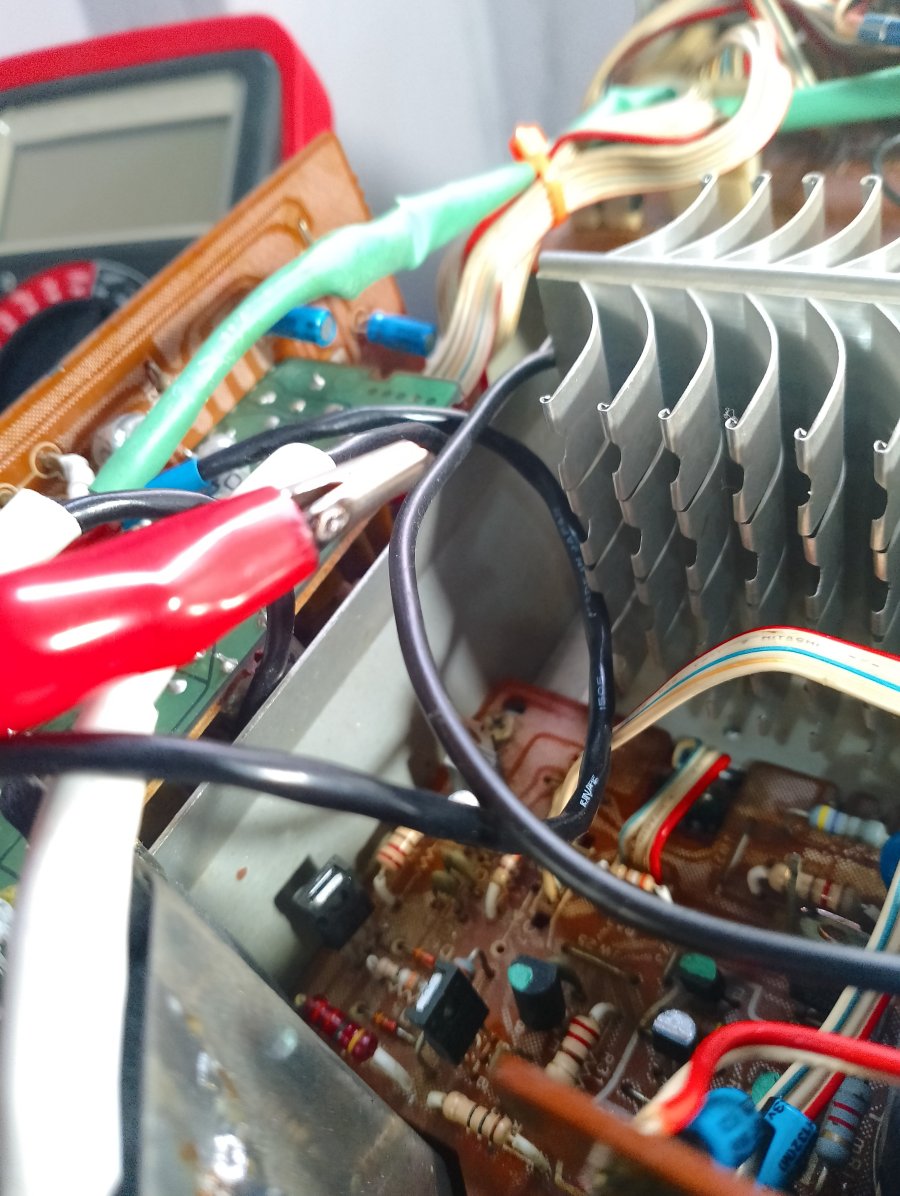

Το πολύμετρο έγραφε 0 και απρόσεκτα πήγα να τσεκάρω το κροκοδειλάκι...
Γυμνό αυτό ακούμπησε στο σώμα του διπλανού τρανζίστορ και ο καπνός με φλόγα πήγαν σύννεφο....
Να ξεκινήσω το ξήλωμα ;;;;
Το πολύμετρο έγραφε 0 και απρόσεκτα πήγα να τσεκάρω το κροκοδειλάκι...
Γυμνό αυτό ακούμπησε στο σώμα του διπλανού τρανζίστορ και ο καπνός με φλόγα πήγαν σύννεφο....
Να ξεκινήσω το ξήλωμα ;;;;

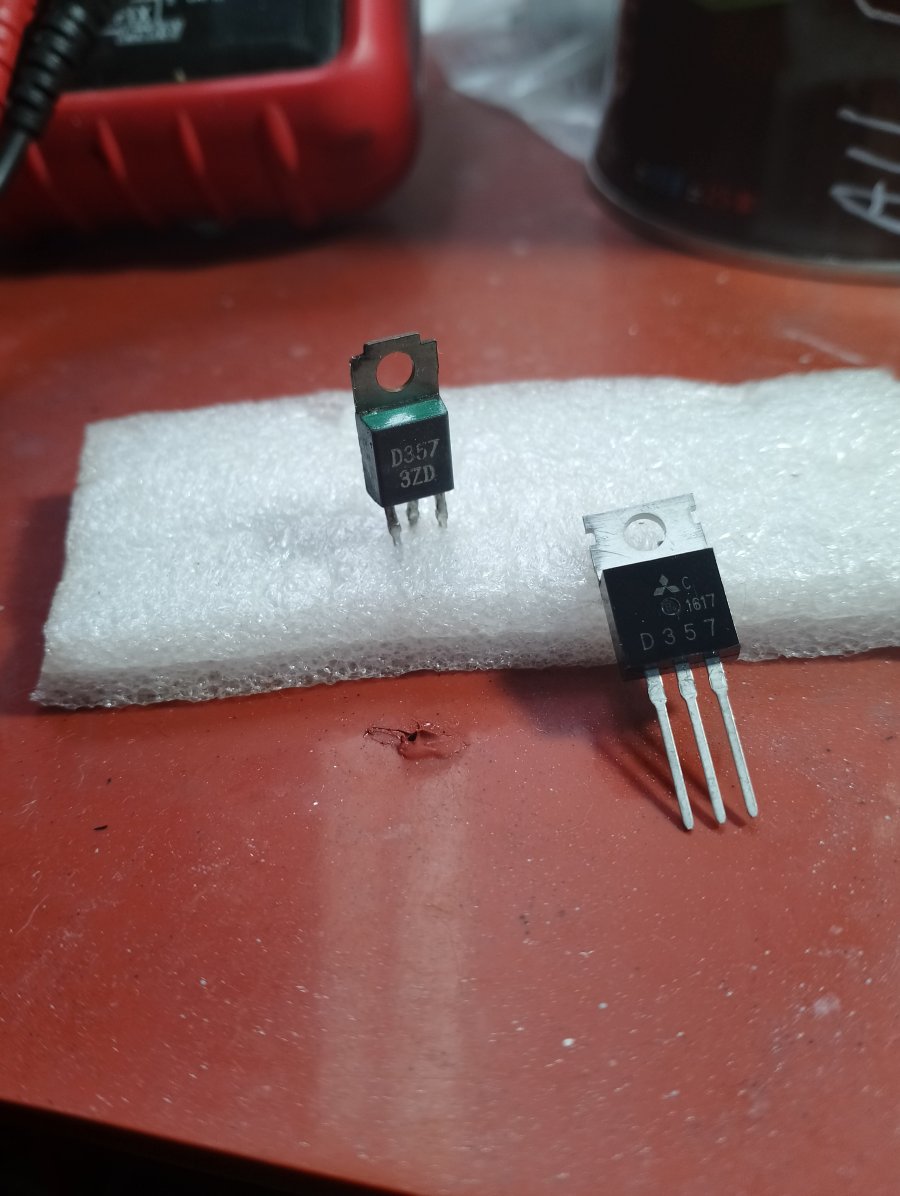

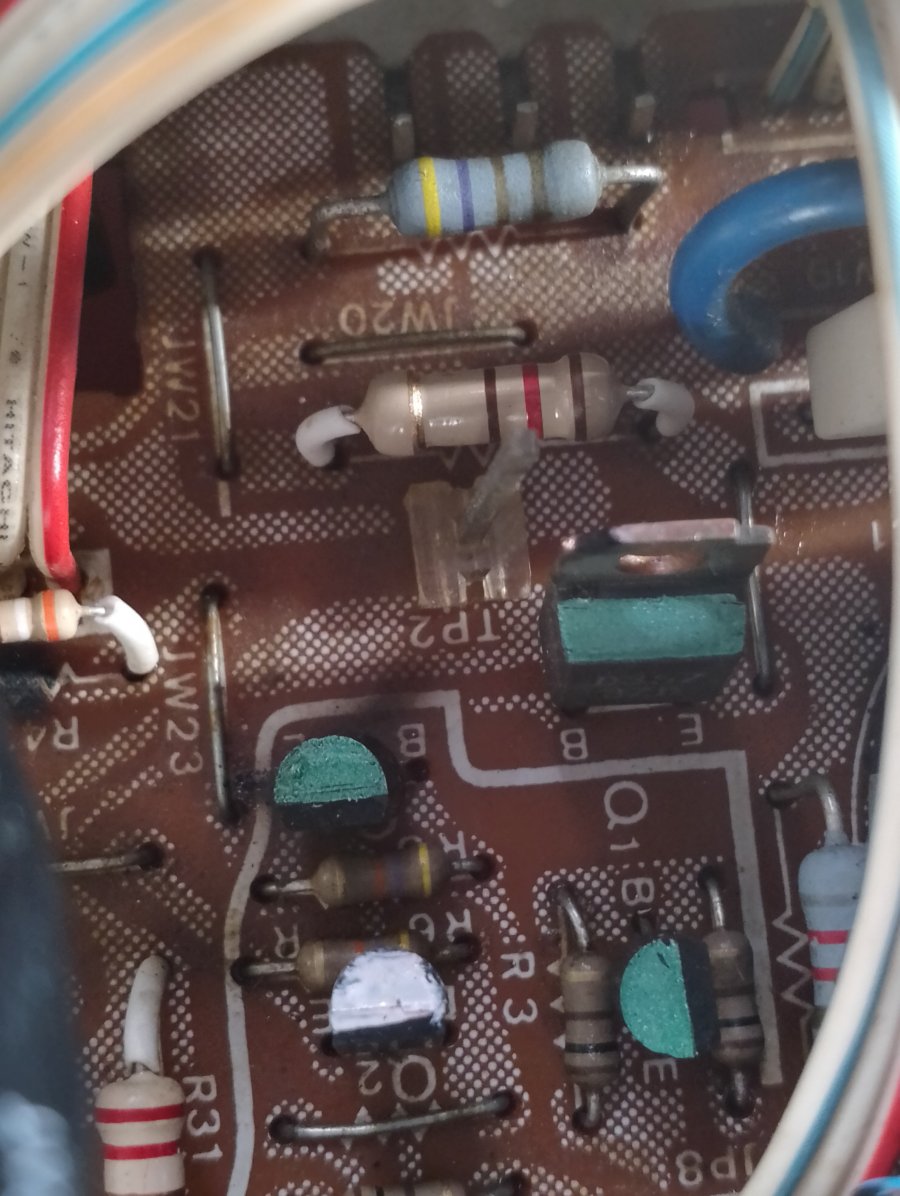

Το D357 μας χαιρέτησε...
Το πράσινο χρώμα σημαίνει ότι είχε γλιτώσει στην τότε μεγάλη ζημιά .
Από αντιστάσεις δεν βλέπω κάτι κακό..
Δεν φαίνεται να έχει αρπάξει κάποια..
Αλλάζω το τρανζίστορ που κάηκε και ακούω γνώμες στο πως να προχωρήσω..
Τσεκάρω κάτι άλλο ή τον βάζω ξανά στην πρίζα ;;;
Αν μου είχε κόψει να του περάσω ένα θ/σ ....
Το πράσινο χρώμα σημαίνει ότι είχε γλιτώσει στην τότε μεγάλη ζημιά .
Από αντιστάσεις δεν βλέπω κάτι κακό..
Δεν φαίνεται να έχει αρπάξει κάποια..
Αλλάζω το τρανζίστορ που κάηκε και ακούω γνώμες στο πως να προχωρήσω..
Τσεκάρω κάτι άλλο ή τον βάζω ξανά στην πρίζα ;;;
Αν μου είχε κόψει να του περάσω ένα θ/σ ....
Last edited:
Μακάρι..

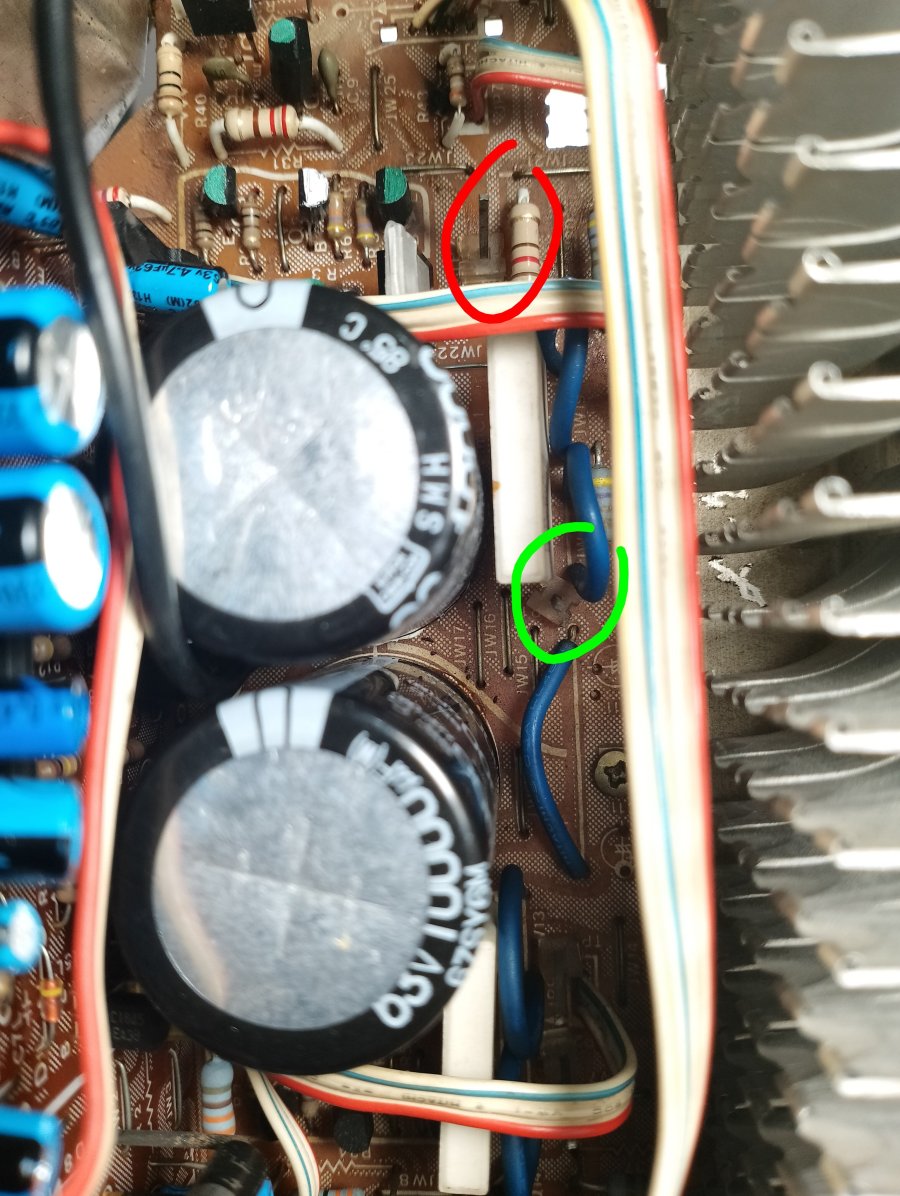

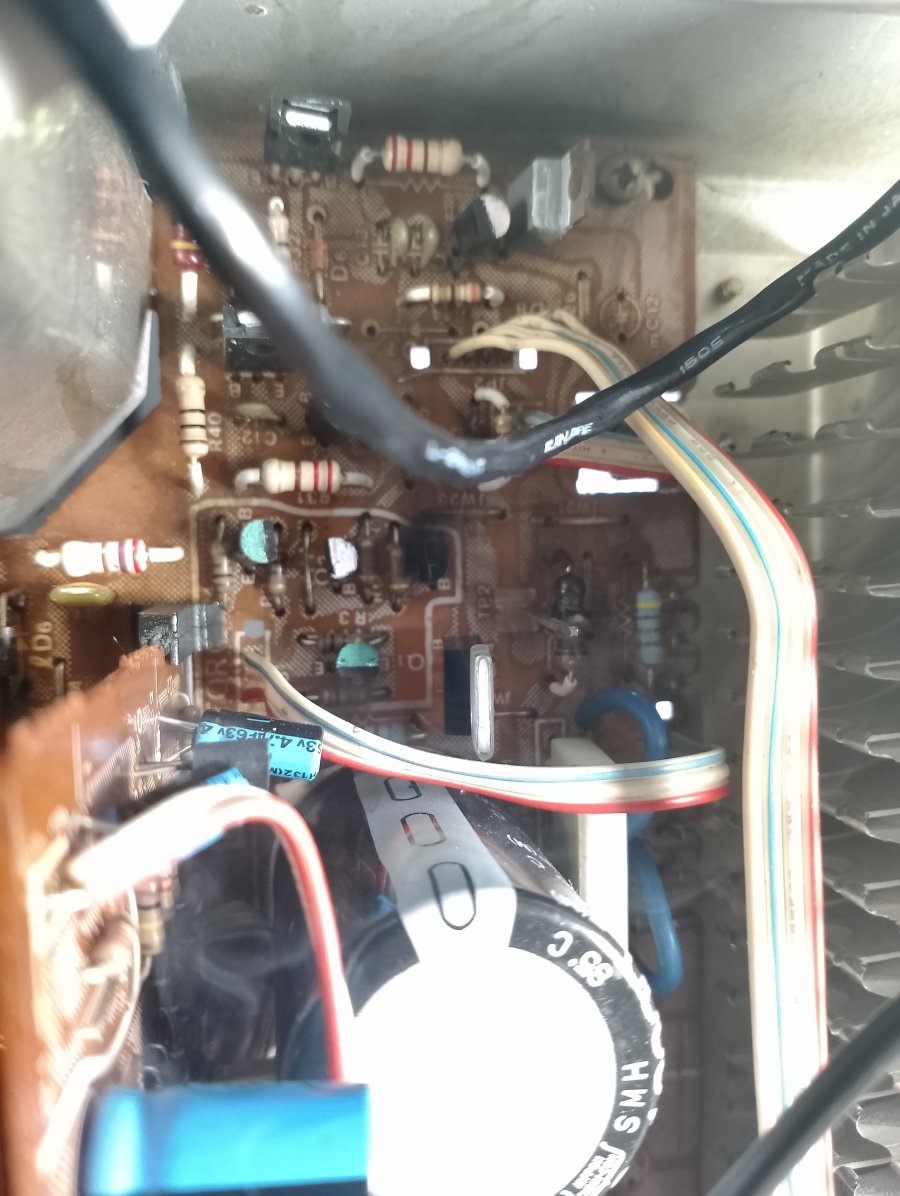

Αν είχα βάλει το κροκοδειλάκι στο άλλο έλασμα δεν θα είχε γίνει τίποτα.. δεν έχει κάτι εκεί για να γίνει βραχυκύκλωμα :
Το έλασμα με τον κόκκινο κύκλο έκανε "τζιζ"
Το άλλο στον πράσινο κύκλο έχει γύρω του μόνο την βατική και μονωμένα καλώδια..
Πόσο νευριάζω με τον εαυτό μου όταν δεν προβλέπω....
Θα περιμένω..
Το σκέφτηκα να σου πω την αλήθεια.
Αλλά εκεί δεν σηκώνει θερμοκρασία και το θ/σ είναι ανοιχτό από πάνω.
Τέλος πάντων, με ένα ξυραφάκι το κόβω ανά πάσα στιγμή..
Ούτως ή άλλως εκεί δεν ξαναβάζω κροκοδειλάκι.
Στον συλλέκτη του Q14 ακούμπησε.
Ναι, την πλήρωσε και το ένα από τα 4 εκεί στο πλαίσιο..

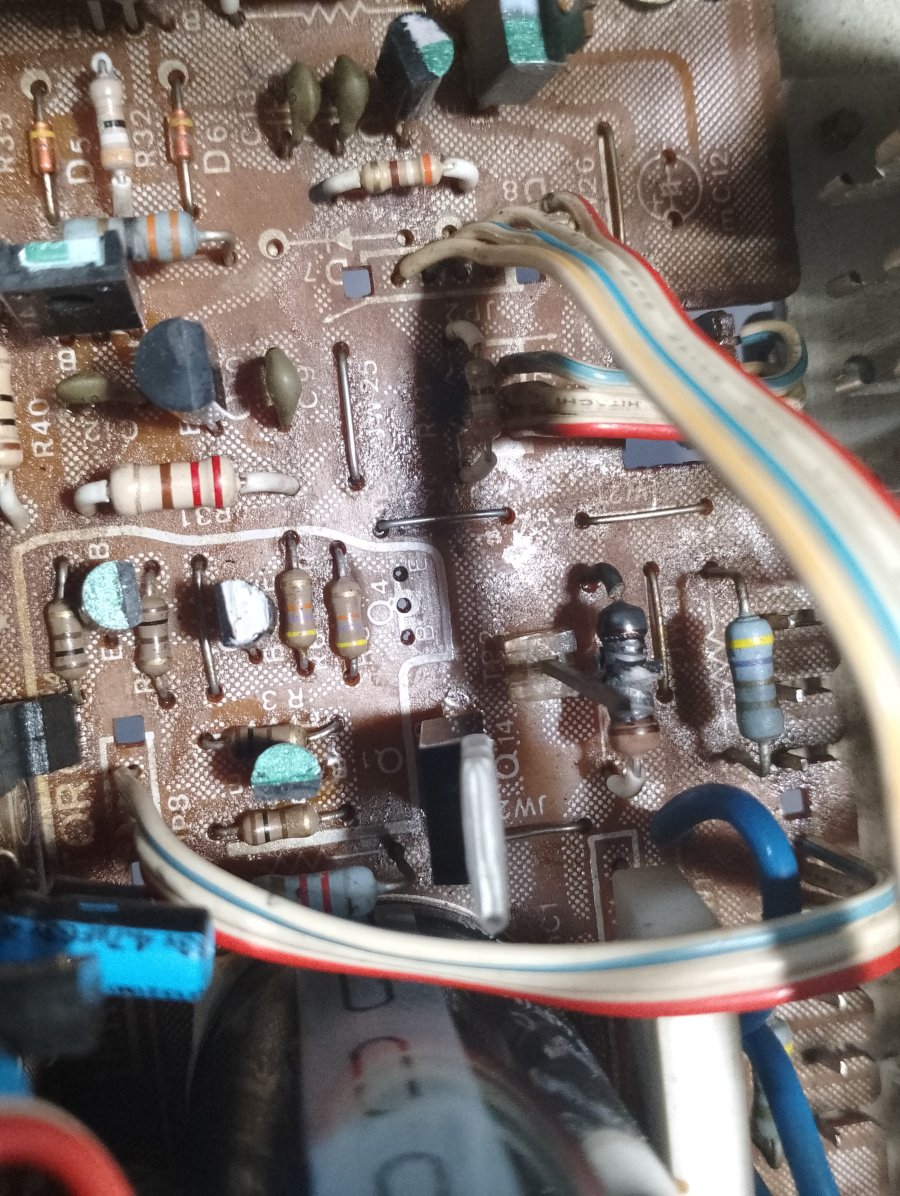

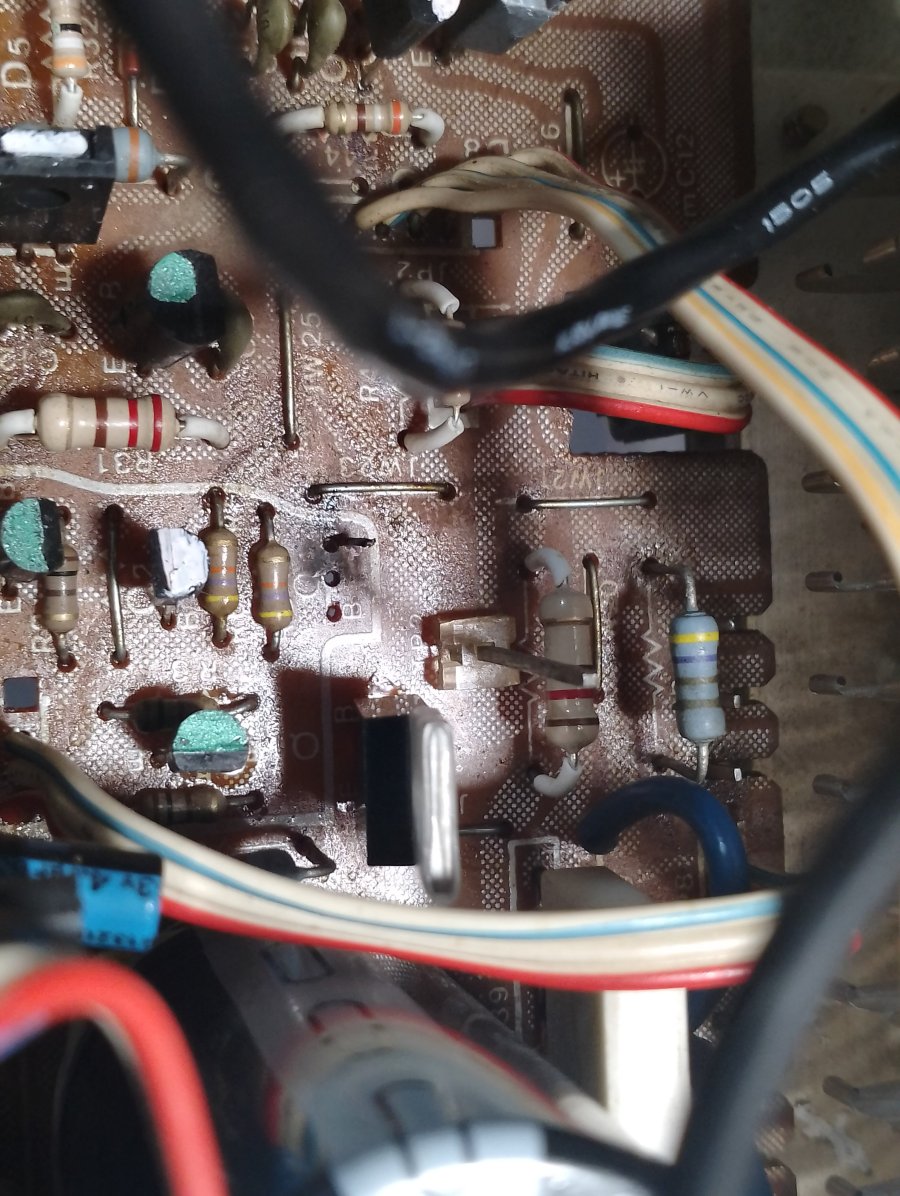

Καθάρισα το μέρος, μαυρισμένες αντιστάσεις δεν υπάρχουν (μάλλον σκιές από την λάμπα είναι)
Και ναι, έγινε της πουτ@ν@ς όταν του έδωσα ρεύμα....
Μέχρι που πρόλαβα να βγάλω φωτογραφία τους καπνούς, παραλίγο και την φωτιά στην αντίσταση δεξιά από το έλασμα..
Όλα πάλι από την αρχή........
Πολύ φοβάμαι και για τα ισχύος άσχετα αν δεν είχε σήμα και κατανάλωση ο ενισχυτής..
Μακάρι να πέφτω έξω...
Last edited by a moderator:
Για Οδυσσέα σε είχα, αλλά εσύ πας να αποδειχθείς Σίσυφος...
Τέλος πάντων, αυτή είναι πραγματική character building exercise, που λένε και τα εγγλεζάκια!
Για την αντίσταση: ο Θ. Σπίνουλας στα συγκριτικά τεστ ενισχυτών του "τότε" δήλωνε (στις συνθήκες μετρήσεων θορύβου) "είσοδος κεφαλής πικάπ βραχυκύκλωμα 600 Ωμ". Σε μένα δούλεψαν και τα 470.
Τέλος πάντων, αυτή είναι πραγματική character building exercise, που λένε και τα εγγλεζάκια!
Για την αντίσταση: ο Θ. Σπίνουλας στα συγκριτικά τεστ ενισχυτών του "τότε" δήλωνε (στις συνθήκες μετρήσεων θορύβου) "είσοδος κεφαλής πικάπ βραχυκύκλωμα 600 Ωμ". Σε μένα δούλεψαν και τα 470.
αλλαξες τα κεμμενα που ειπες ποιο πανω και μετα καηκε το κορδελιο; τωρα θελει πολυ ψαξιμο φτου και απο την αρχη που λεμε
Έλεγξα τα τρανσίστορς στο πλαίσιο δίπλα από το Q14 , βρήκα καμμένο και άλλαξα ένα ακόμα ( 2 δλδ με το Q14 ) αλλά (δυστυχώς) δεν έλεγξα όλα τα υπόλοιπα πιο πάνω..
Και πιο πάνω ξέσπασε η πυρκαγιά...
Φτου και από την αρχή και ευτυχώς έχω στοκ σε τρανζίστορς, ίσως και σε αντιστάσεις.
ΥΣ
το Q14 ήταν το ακριβότερο (5,5€) και γι'αυτό είχα μόνο ένα σε στοκ.. το έβαλα και πήγα στον Γκάγκα και αγόρασα άλλα 2 για τιμωρία..
τώρα αν έχει καεί πάλι (μετά την πυρκαγιά) , θα βάλω το ένα και θα μου μείνει το άλλο σε στοκ.
τωρα θελει αρκετο ψαξιμο στην γυρω περιοχη ακομα και στα εξοδου θα ελεγα και εννοειται αντιστασεις ισως και κανα μικρο πυκνωτακι
Διπλα στο tp2 βλεπω μια μαυρισμενη και μαλλον ξεφλουδισμενη αντισταση
Διπλα στο tp2 βλεπω μια μαυρισμενη και μαλλον ξεφλουδισμενη αντισταση
Όλα τα ψάχνω τώρα..
Λες να κοιτάξω και τους μικρούς πυκνωτές που είναι σαν φακές;;

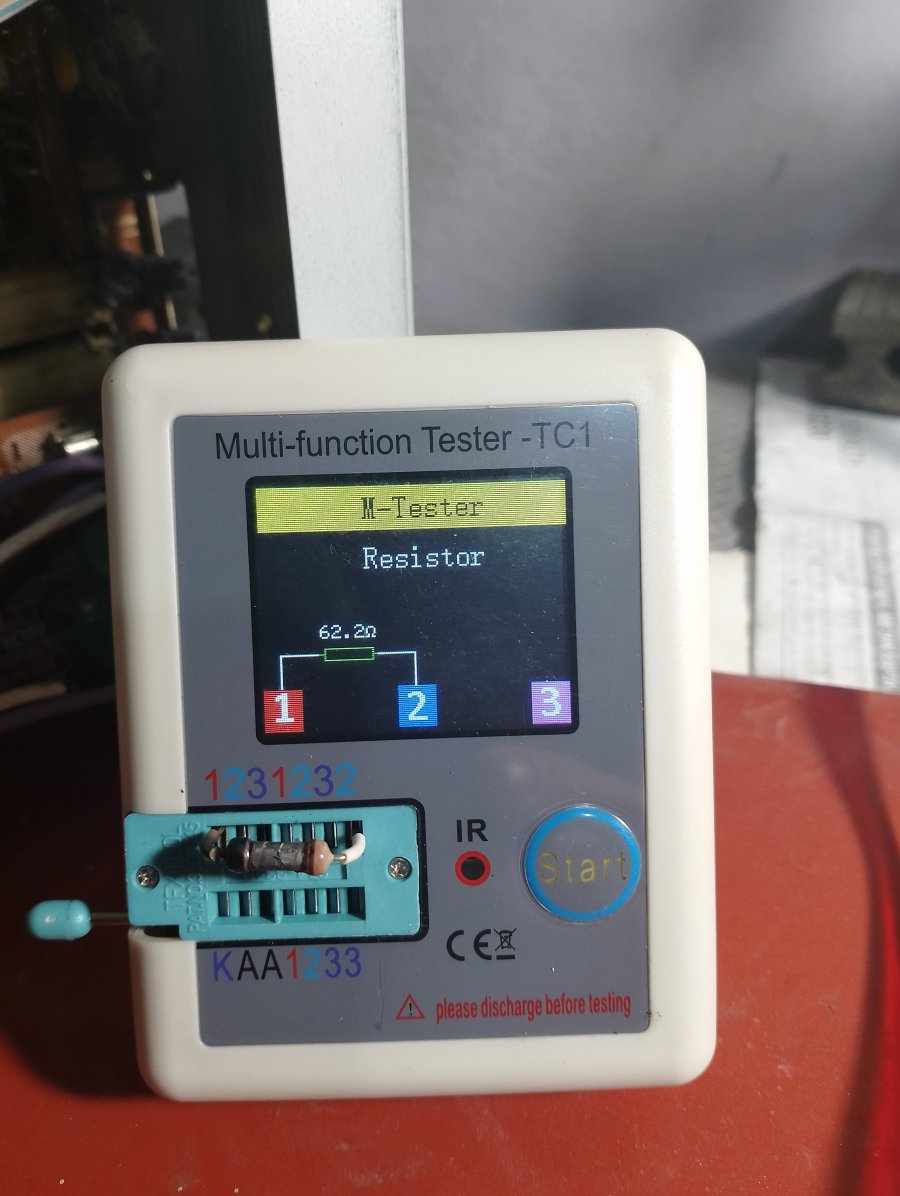

Αυτή πήρε φωτιά (κυριολεκτικά)
Ήταν αλλαγμένη από την 1η επισκευή και ευτυχώς προνόησα να αφήσω απόσταση από την πλακέτα (και της έβαλα θ/σ)
Έτσι η πλακέτα γλίτωσε την μαυρίλα και το κάψιμο του βακελίτη..
Την τιμή (Ω) θα την βρω από τις σημειώσεις (που έχω κρατήσει)
Ώστε έτσι βρίσκει/βλέπει τα καμμένα τρανζίστορς το tester..

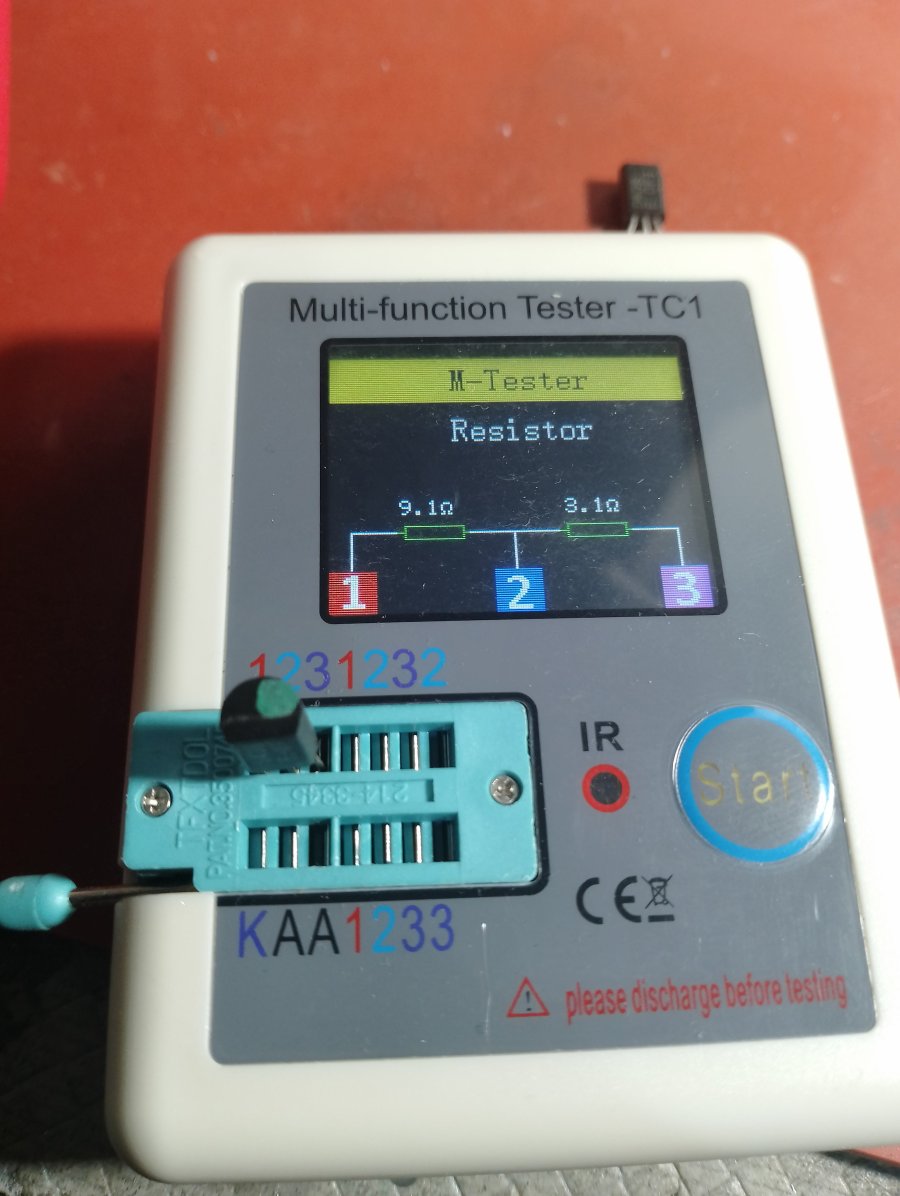

Το D438 που κάηκε το βλέπει σαν αντίσταση..
Αυτό έχει πράσινο χρώμα που σημαίνει ότι την γλίτωσε στην παλιά βλάβη..
Τώρα όμως όχι..
Το πότε κάηκε -στο τσαφ του ΤΡ ή στην πυρκαγιά - , άγνωστο...

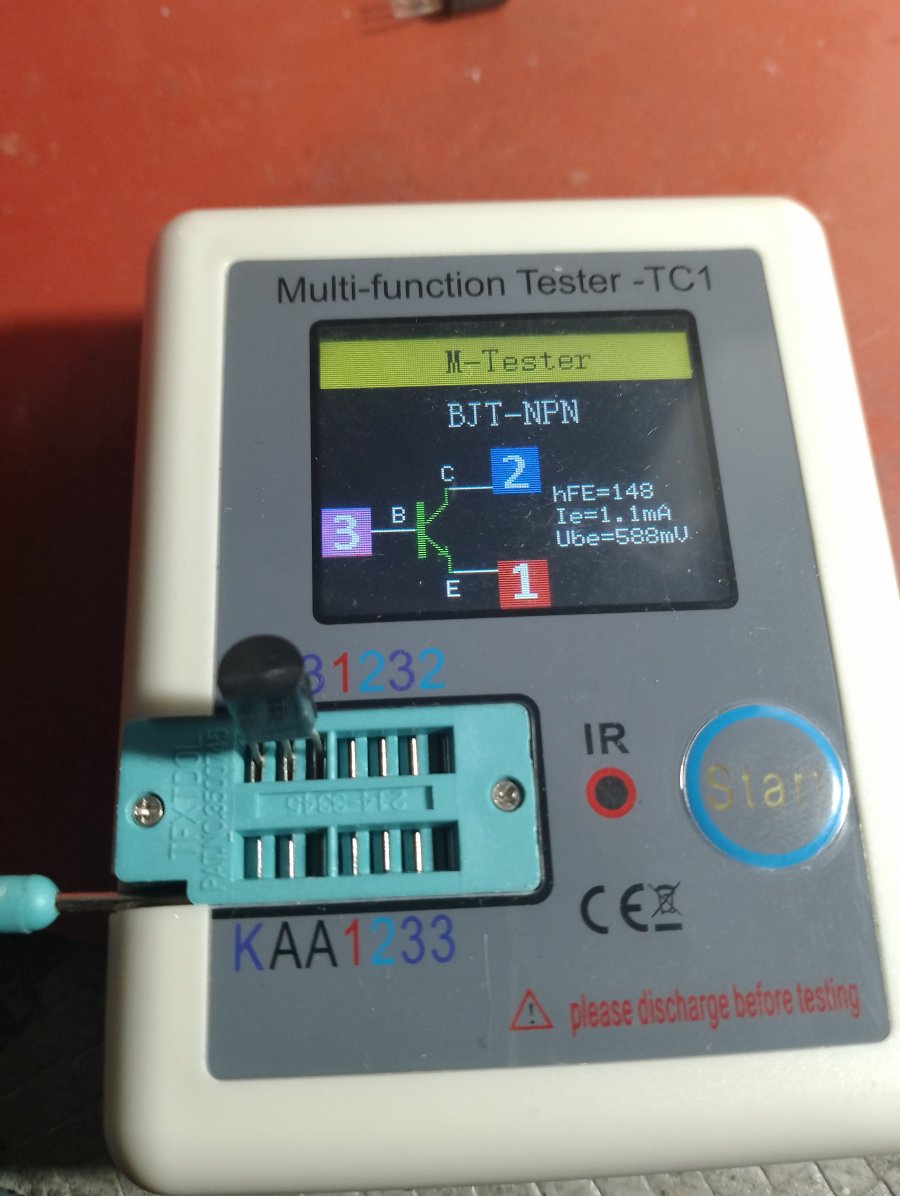

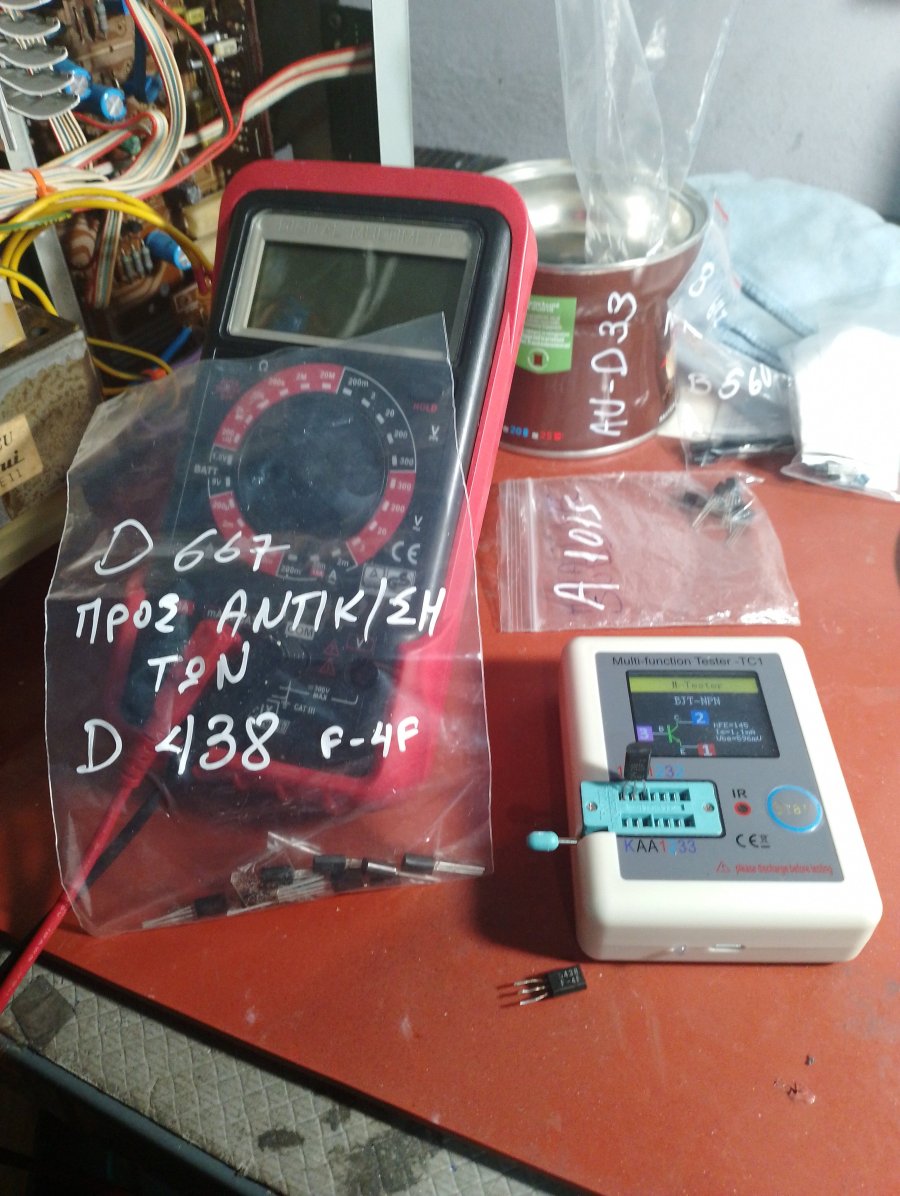

Το νέο D438 από το στοκ μου :
Σε αυτόν τον τύπο έχω και μια μικρή χούφτα αντιστοιχίες (D667)
Φυσικά μετά το tester τα μετράω και με το πολύμετρο γιατί το νέο μαραφέτι δεν το ξέρω καλά και δεν το εμπιστεύομαι 100%
Μέχρι τώρα καλά τα πάει..
Το D438 που κάηκε το βλέπει σαν αντίσταση..
Αυτό έχει πράσινο χρώμα που σημαίνει ότι την γλίτωσε στην παλιά βλάβη..
Τώρα όμως όχι..
Το πότε κάηκε -στο τσαφ του ΤΡ ή στην πυρκαγιά - , άγνωστο...
Το νέο D438 από το στοκ μου :
Σε αυτόν τον τύπο έχω και μια μικρή χούφτα αντιστοιχίες (D667)
Φυσικά μετά το tester τα μετράω και με το πολύμετρο γιατί το νέο μαραφέτι δεν το ξέρω καλά και δεν το εμπιστεύομαι 100%
Μέχρι τώρα καλά τα πάει..

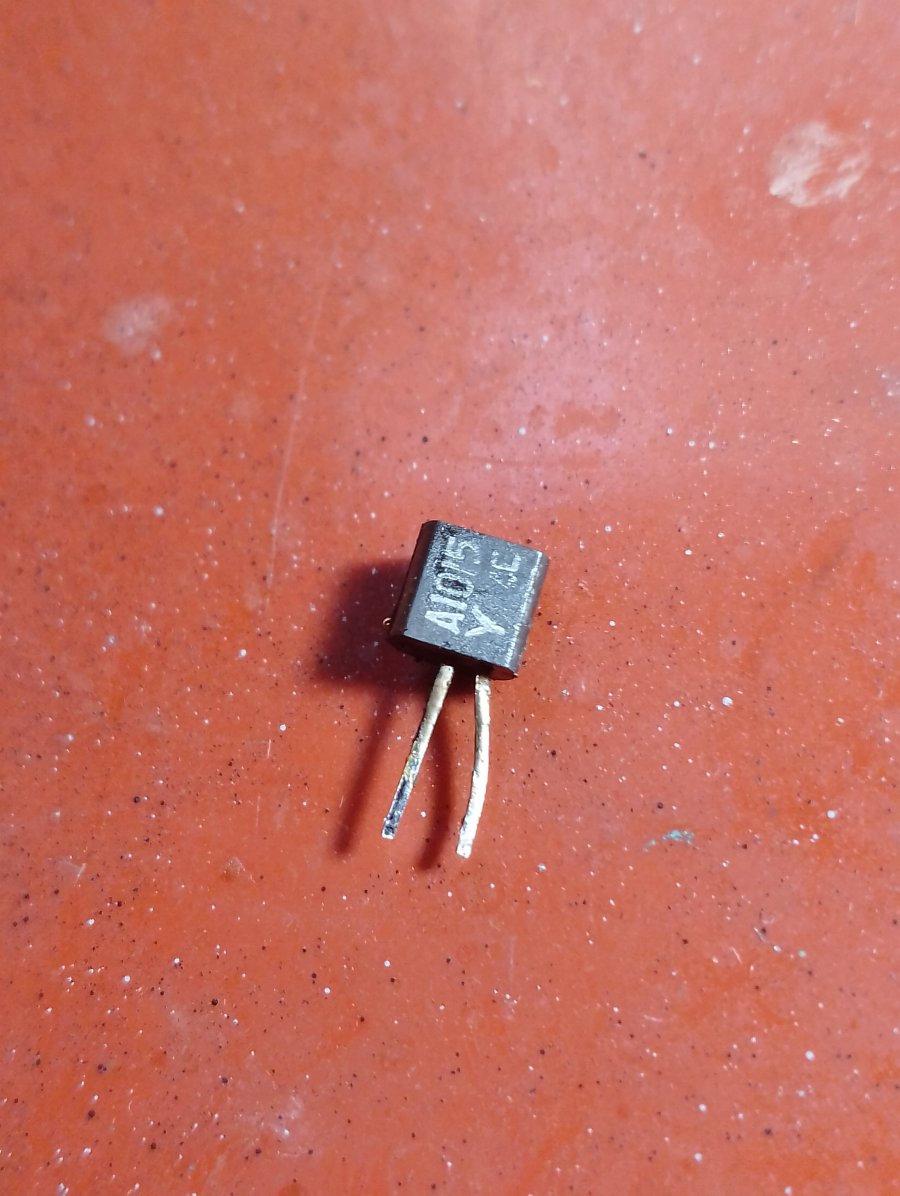

Το Α1015 που είχα αλλάξει μετά το τσαφ δεν έζησε ούτε δευτερόλεπτο

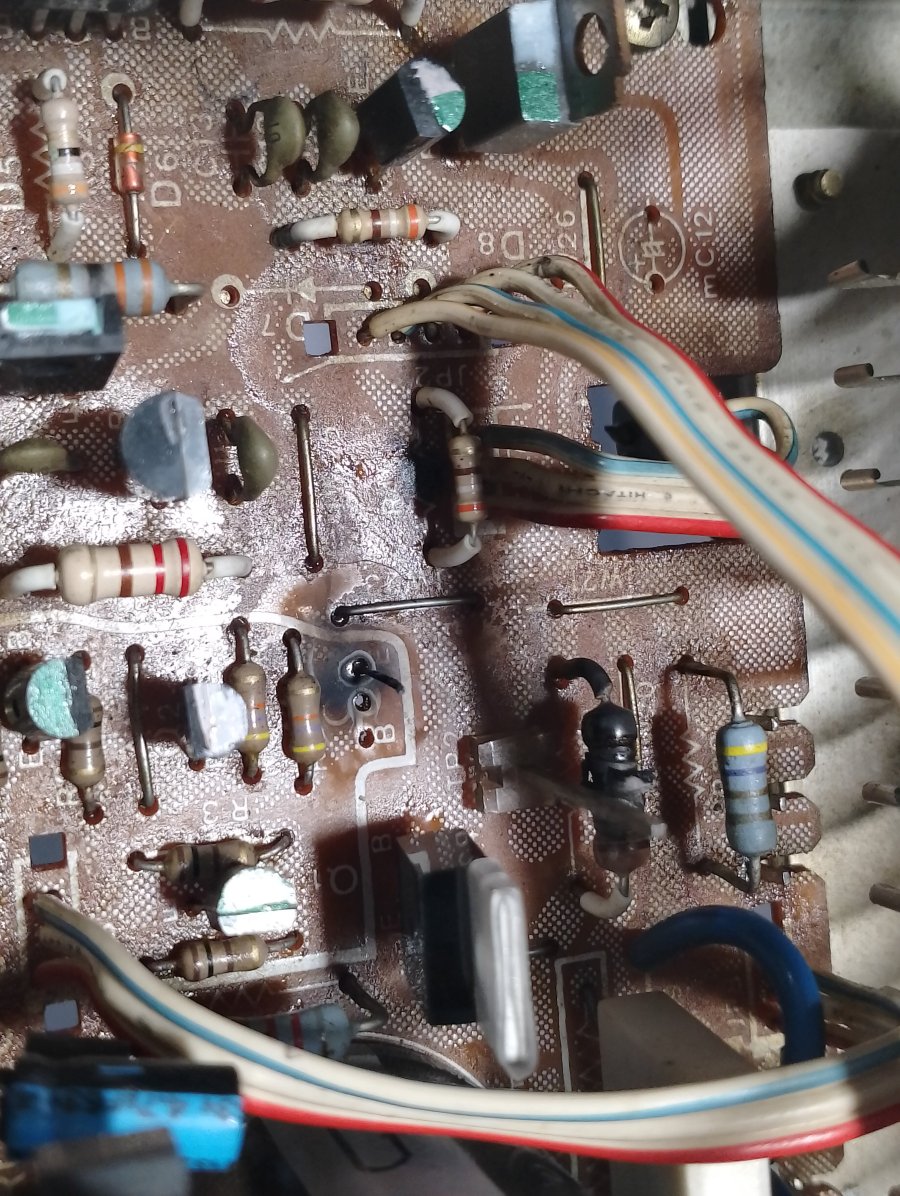

Η μαυρίλα πιστεύω θα φύγει..
Φυσικά έφυγε.. είναι το Q4
Η μαυρίλα πιστεύω θα φύγει..
Φυσικά έφυγε.. είναι το Q4
Ναι κοίτα τους μικρούς πυκνωτές και όλες τις αντιστάσεις κοίτα και τα εξόδου και ότι υπάρχει γενικά εκεί κοντά και ποιο μακριά γιατί τώρα έγινε χοντρή ζημιά
Όπως έχουμε πει βάζουμε την λάμπα όταν δεν υπάρχει σιγουριά αν και σε αυτή την περίπτωση δεν ξέρω αν θα προλαβαίνεις κατι
Όπως έχουμε πει βάζουμε την λάμπα όταν δεν υπάρχει σιγουριά αν και σε αυτή την περίπτωση δεν ξέρω αν θα προλαβαίνεις κατι

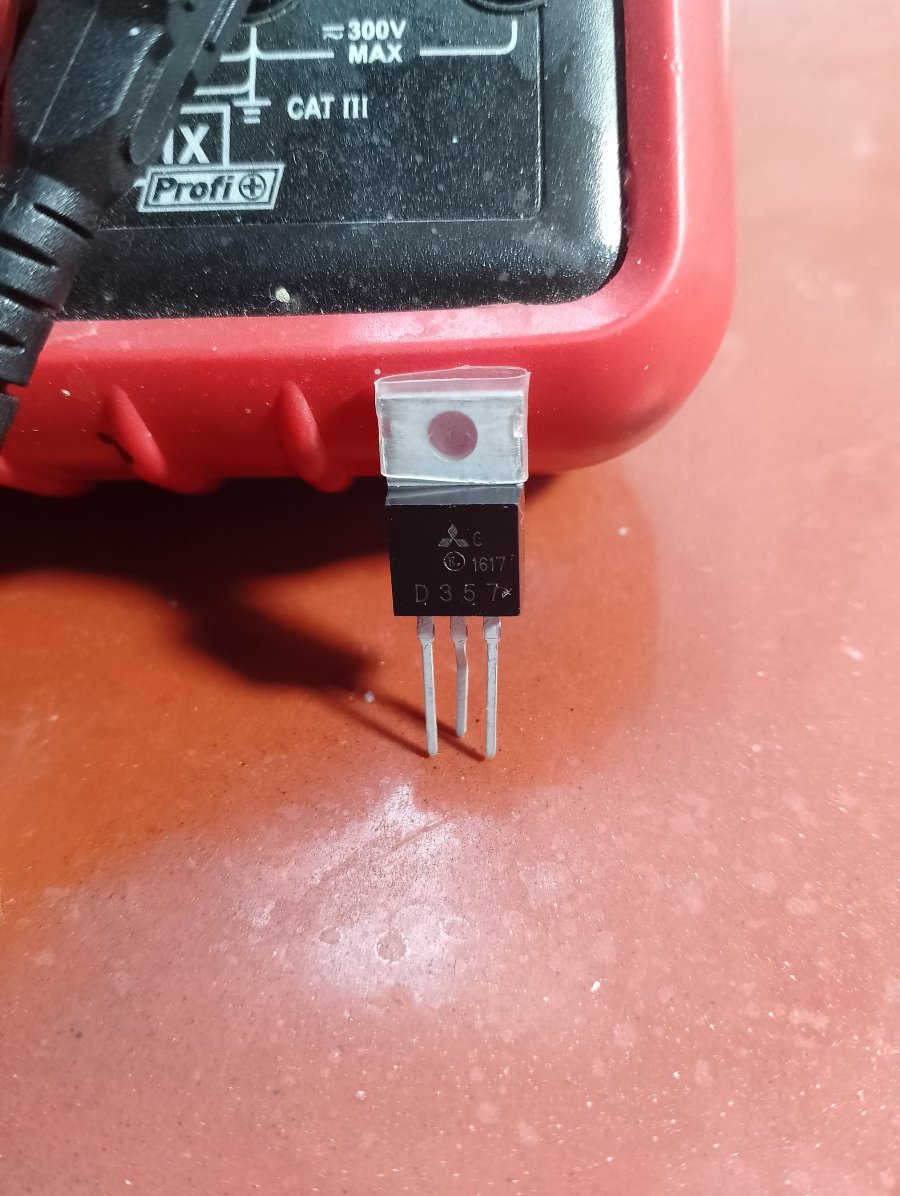

Το ακριβό D357 που είχα αλλάξει νωρίτερα εξαιτίας του τσαφ, την γλίτωσε...
2 τρανζίστορς μέχρι τώρα η ζημιά..
Να δούμε τα ισχύος αν έπαθαν κάτι και πόσες αντιστάσεις.
Οκ, θα βγάλω και τις φακές να δούμε τι θα μας πει το tester..
2 τρανζίστορς μέχρι τώρα η ζημιά..
Να δούμε τα ισχύος αν έπαθαν κάτι και πόσες αντιστάσεις.
Οκ, θα βγάλω και τις φακές να δούμε τι θα μας πει το tester..
Φτου ρε γμτ !!
Την ξέχασα την λάμπα.....
Τα ισχύος θα τα βγάλω εκτός όταν τον ξεκινήσω πάλι (είτε χρειαστούν αλλαγή, είτε όχι)
Αυτό μου το πρότεινε ο φίλος Dim.AR και δεν ήξερα ότι μπορεί ( "επιτρέπεται" ) να γίνει..
Για το αν είναι μεγαλύτερη η ζημιά τώρα από την παλιά αμφιβάλλω, γιατί τότε είχαμε 5 καμμένα τρανζίστορς + 2 ισχύος και πολλές αντιστάσεις , ενώ μέχρι τώρα έχουμε μόνο 2 καμμένα τρανζιστορς (δεν ξέρω ακόμα για τα ισχύος) με μία αντίσταση (σίγουρα) , που πολύ πιθανό να είναι και η μόνη..
