Βοήθεια σε επισκευή παλιού ενισχυτή SANSUI AU-D33

[vlad66]

Πρόβλημα με την λάμπα παιδιά...

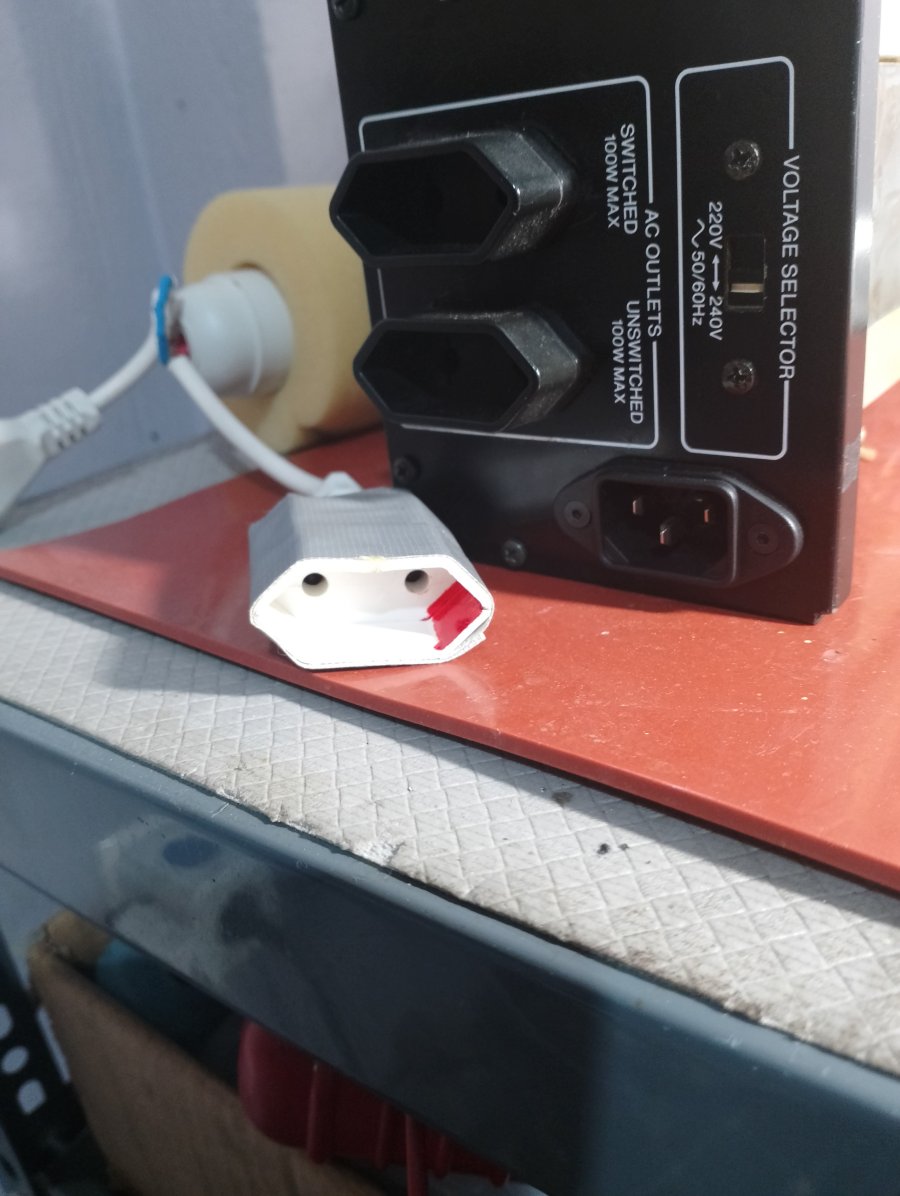

Ο ενισχυτής έχει πια iec και δέχεται μόνο καλώδιο με σούκο.

Δεν κάθομαι να φτιάξω κατάλληλο ρευματοδότη

Κάπου λες να πα να .......



[Dim.AR]

Δεν χρειαζεσαι την λαμπα τωρα , αφου το ενα καναλι ειναι ενταξει , και στο αλλο που εχει το προβλημα , εχεις απομονωσει τα τελικα τρανζιστορ , τα τελικα τρανζιστορ ειναι αυτα που θα τραβηξουν πολυ ρευμα εαν κατι παει στραβα .



[vlad66]

Θυμήθηκα ότι τον παραδιπλανό του (δεξιά από το αλλαγμένο τρανζίστορ), μια χαρά τον μέτρησε το tester.
Βέβαια δεν είναι 10pF αλλά 30.
Και αν θυμάμαι καλά τον "έβγαλε" στα 29pF

Τέλος πάντων δεν θα χαλάσει ο κόσμος αν αγοράσω τόσο μικρούς πυκνωτές, το θέμα είναι να υπάρχουν.

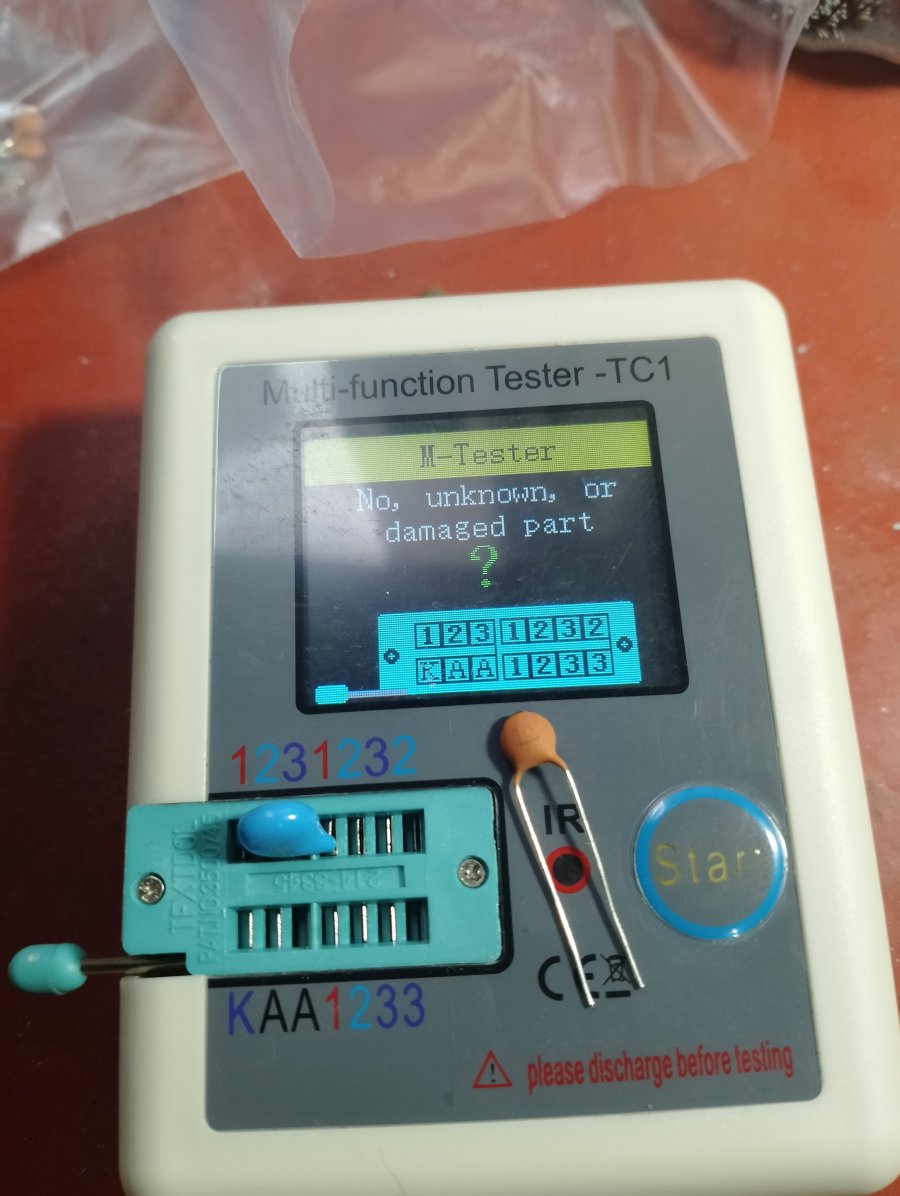

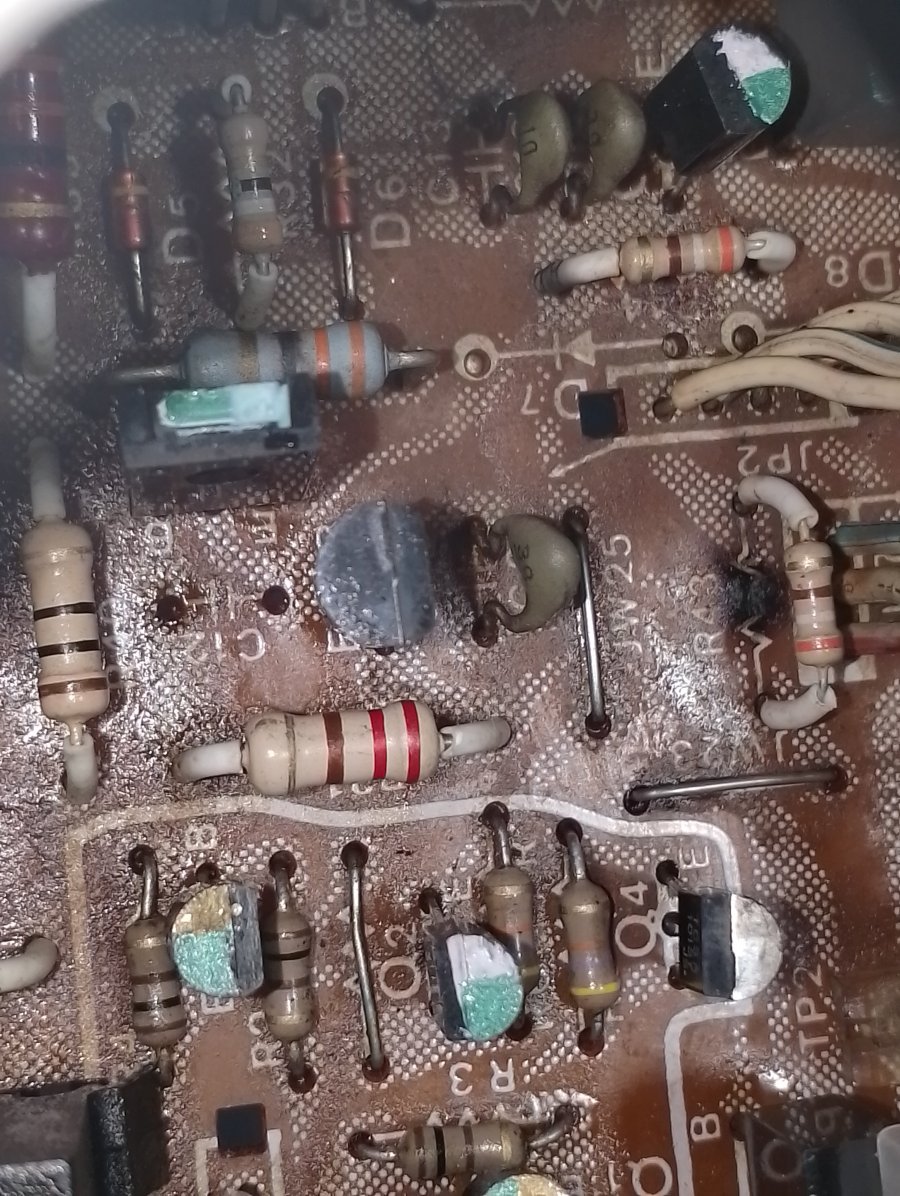

Ξέχασα να βάλω μια φωτογραφία στο ποστ με την φακή των 30pF



[vlad66]

Δεν χρειαζεσαι την λαμπα τωρα , αφου το ενα καναλι ειναι ενταξει , και στο αλλο που εχει το προβλημα , εχεις απομονωσει τα τελικα τρανζιστορ , τα τελικα τρανζιστορ ειναι αυτα που θα τραβηξουν πολυ ρευμα εαν κατι παει στραβα .

Και πως θα καταλάβω ότι κάτι πάει στραβά;;
Θα δω πάλι καπνούς και απλά θα έχω γλιτώσει τα ισχύος ;;



[Dim.AR]

Θα εχεις το πολυμετρο συνδεδεμενο πανω στην R36 ( δεν φαινεται καλα στο manual που εχω εγω ) ειναι 120Ω , στις βασεις των τελικων τρανζιστορ , εκει πρεπει να εχεις 1,2V , και λιγοτερο να ειναι ακομα καλυτερα , μετα την ρυθμιζεις με το τριμερ ( 1ΚΩ ) που ρυθμιζει το ρευμα ηρεμιας , ρυθμισε την καλου κακου στο 1V και μονο οταν ειναι σταθερη τοτε βαζεις τα τελικα και μετα ρυθμιζεις το ρευμα ηρεμιας .



[Dim.AR]

Και πως θα καταλάβω ότι κάτι πάει στραβά;;
Θα δω πάλι καπνούς και απλά θα έχω γλιτώσει τα ισχύος ;;

Και την λαμπα να εχεις συνδεδεμενη , τα μικρα τρανζιστορ δεν θα την γλυτωναν εαν κατι παει στραβα .



[vlad66]

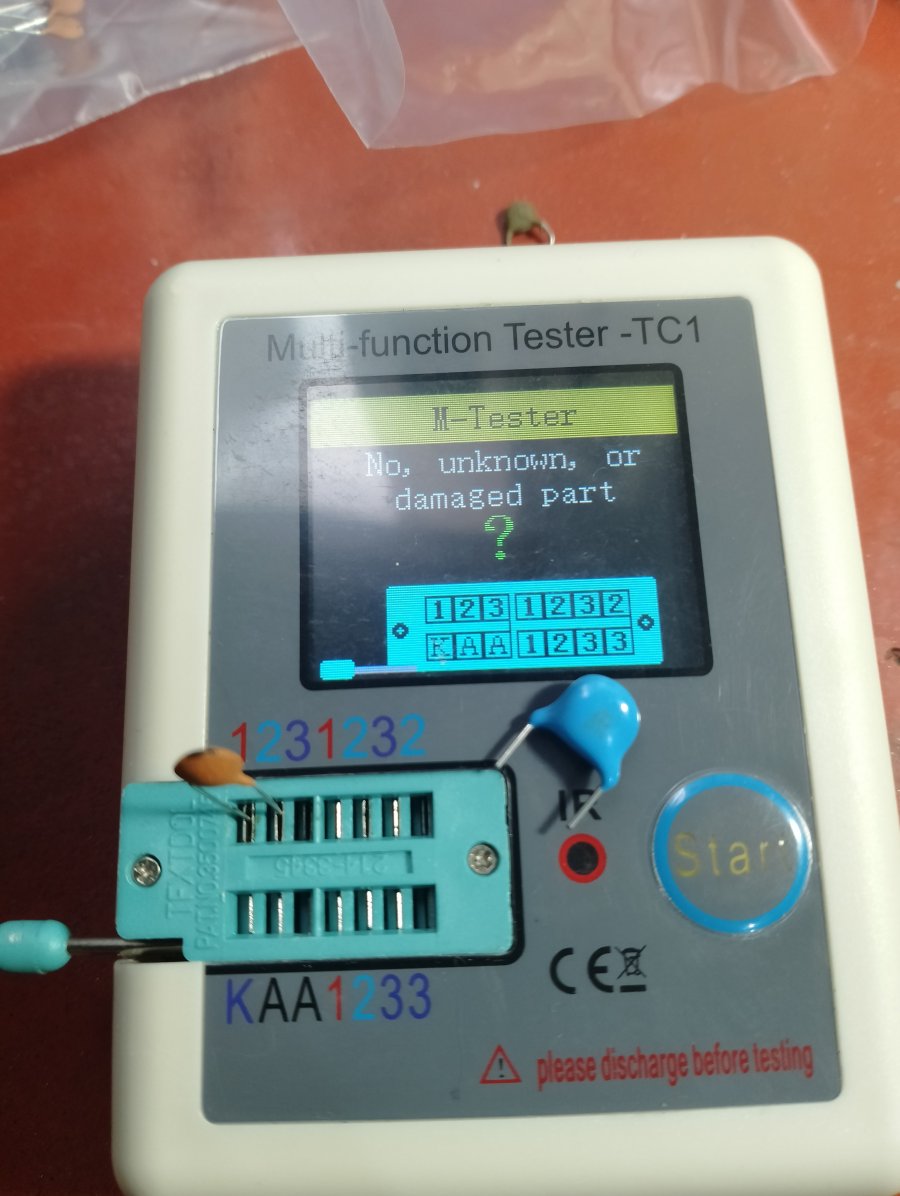

To tester δεν μπορεί να μετρήσει 10pF





Άρα ο μικρούλης στο κύκλωμα είναι οκ..

Αργότερα θα βρω το όριο μέτρησης του tester..

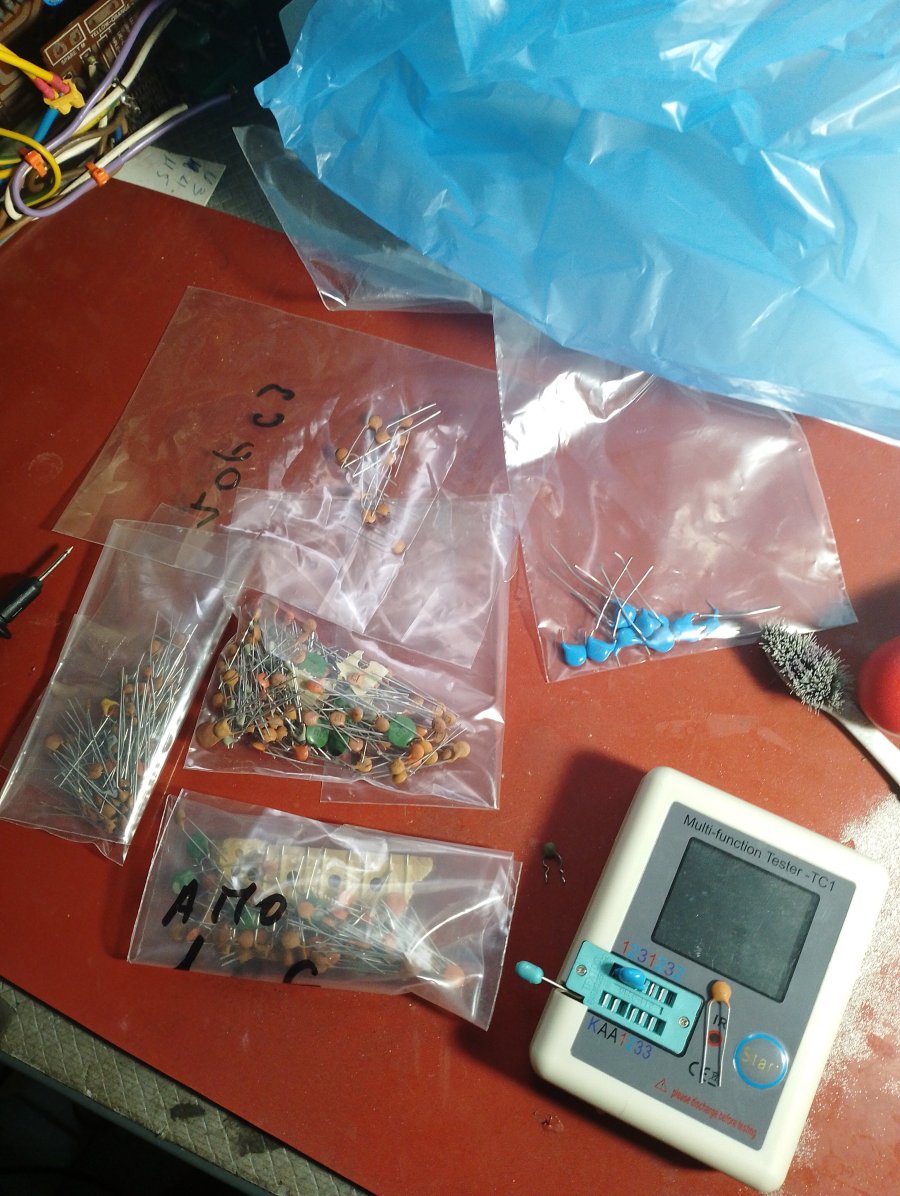

Αγόρασα (για λίγα €) έναν σκασμό πυκνωτές πραγματικά.

Αν θυμάμαι καλά, από 0,68pF
Self service στον Φανό...



[vlad66]

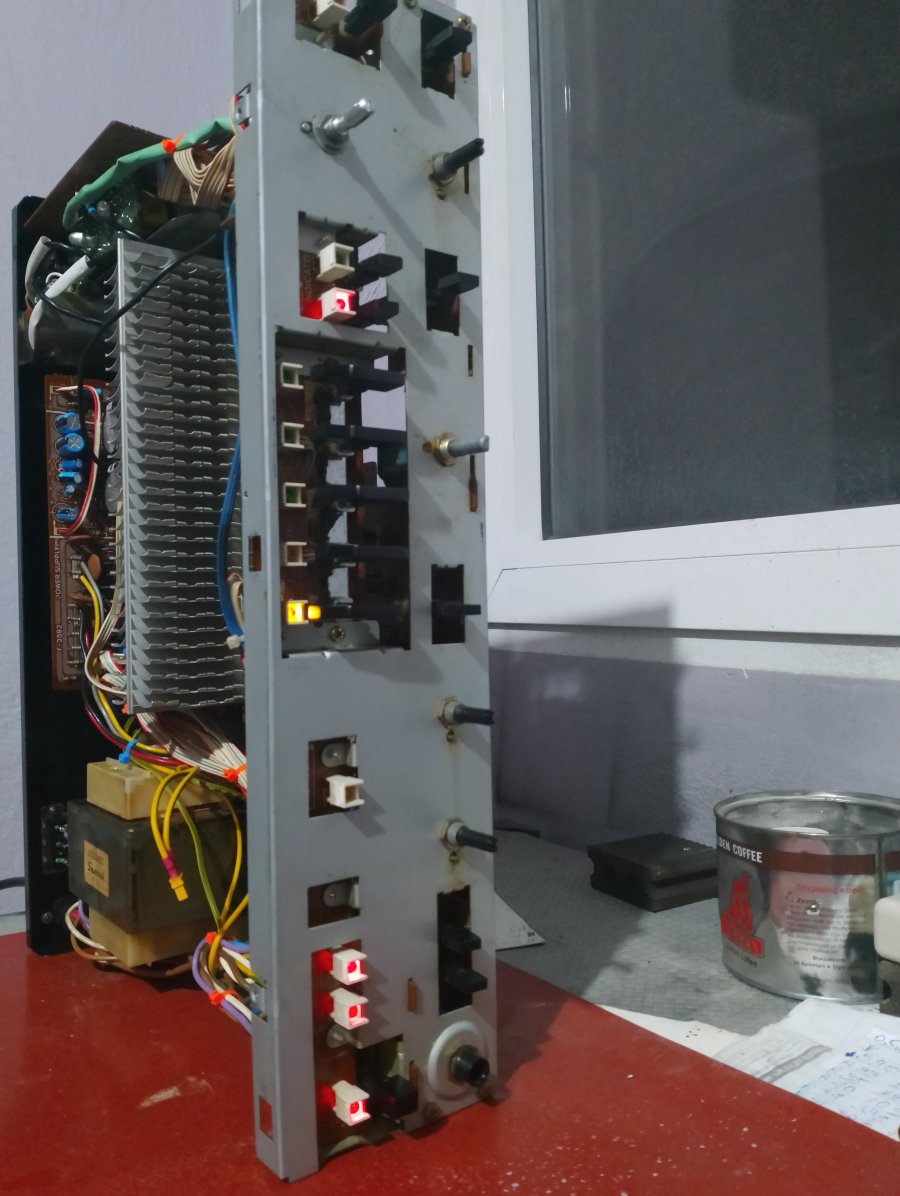

Back in business παίδες !!!



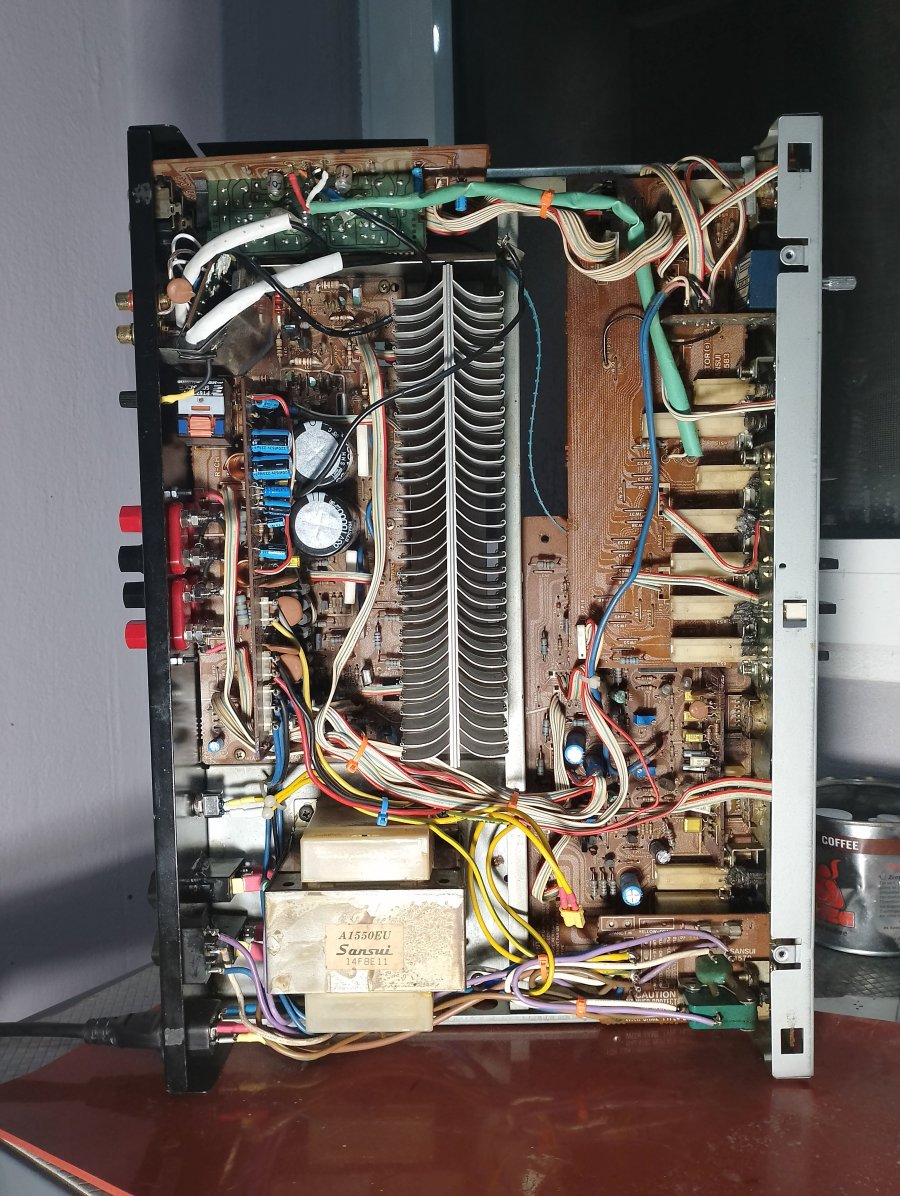

Με ασύνδετα τα ισχύος του επισκευασμένου καναλιού του έδωσα ρεύμα.
Ο ρελές ξεκίνησε κανονικά τον ενισχυτή και τίποτα κακό δεν έγινε.

Αμέσως τα συνδέω χωρίς να ρυθμίσω τίποτα.. ούτως ή άλλως λίγα κατάλαβα από τις οδηγίες του φίλου Δημήτρη .

Μια χαρά όλα, σαν να μη συνέβη τίποτα ποτέ...



Ξανά εκτός ρεύματος και αλλαγή τα VR2 (των 1000Ω) με νέα των 500Ω

Αφού πήγα στο Αιγάλεω για φτηνά rca και μπανάνες, ευκαιρία ήταν...
Θυμίζω ότι τα trimmers του εργοστασίου εκεί είναι στα 470Ω

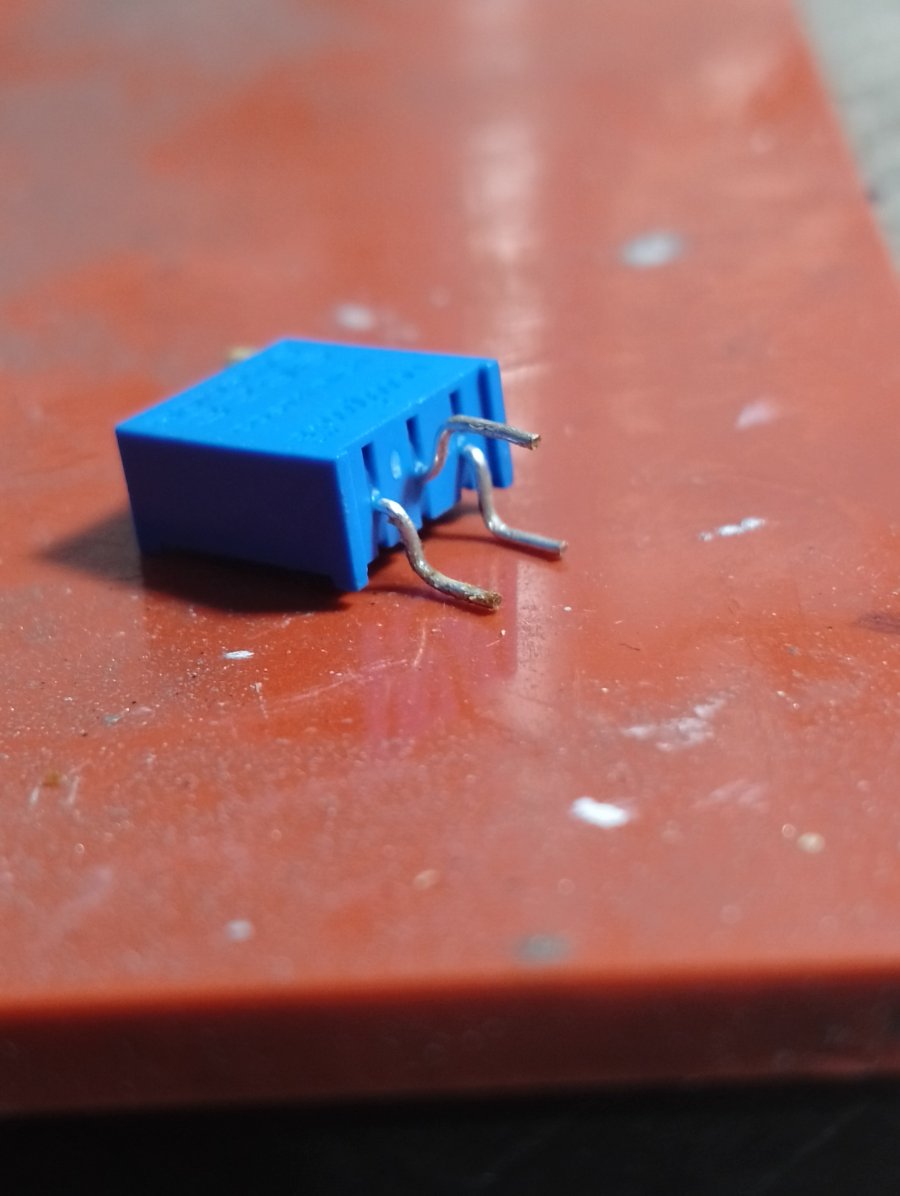

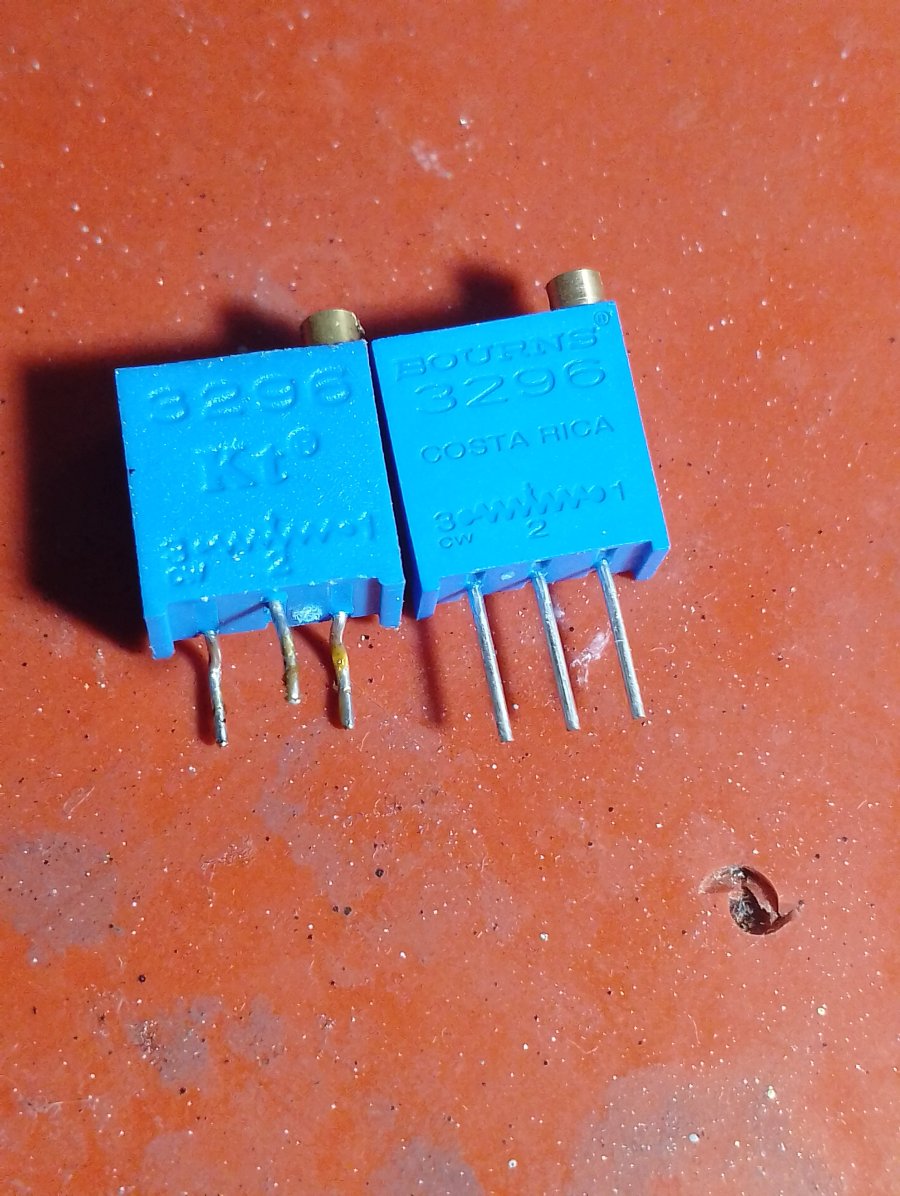

Τα νέα είναι λίγο διαφορετικά..
Σε ευθεία γραμμή τα ποδαράκια..



Άλλος κατασκευαστής;;;
Και Costa Rica ;;;
Μέχρι και από κει εισάγουμε εξαρτήματα ;;;
Τίποτα να μην φτιαχτεί εδώ πια ;;

Ίσια ξε-ίσια τα στράβωσα κατάλληλα και μπήκαν κούκλα στην πλακέτα..



Ρυθμίσεις αύριο !

Με το που γύρισα από την δουλειά, νηστικός μπήκα στο εργαστήρι ....

Το μόνο που με πόνεσε ήταν ο χαμός των 2 εργοστασιακών τρανζίστορς ισχύος..
Όχι για λόγους καλής λειτουργίας, αλλά για συναισθηματικούς..

Αλλά που θα πάει;;
Σε κανα χρόνο δεν θα το έχω ξεχάσει ;;;



[vlad66]

Η "εργαστηριακή" εικόνα του ενισχυτή με τα VR2 των 500Ω είναι πολύ καλύτερη!

Το dc στις μπόρνες ρυθμίστηκε άνετα σε ιδανικές τιμές και στα 2 κανάλια.

Στα ΤΡ τα πράγματα είναι πιο "ομαλά" , με το "ρολάρισμα" στο ρεύμα να είναι πολύ μικρότερο σε εύρος..

Με ακόμα κρύο τον ενισχυτή το ρεύμα ηρεμίας κυμαίνεται από 1,5mV μέχρι 2,2 και κάπου κάπου ξεπερνά τα 3mV

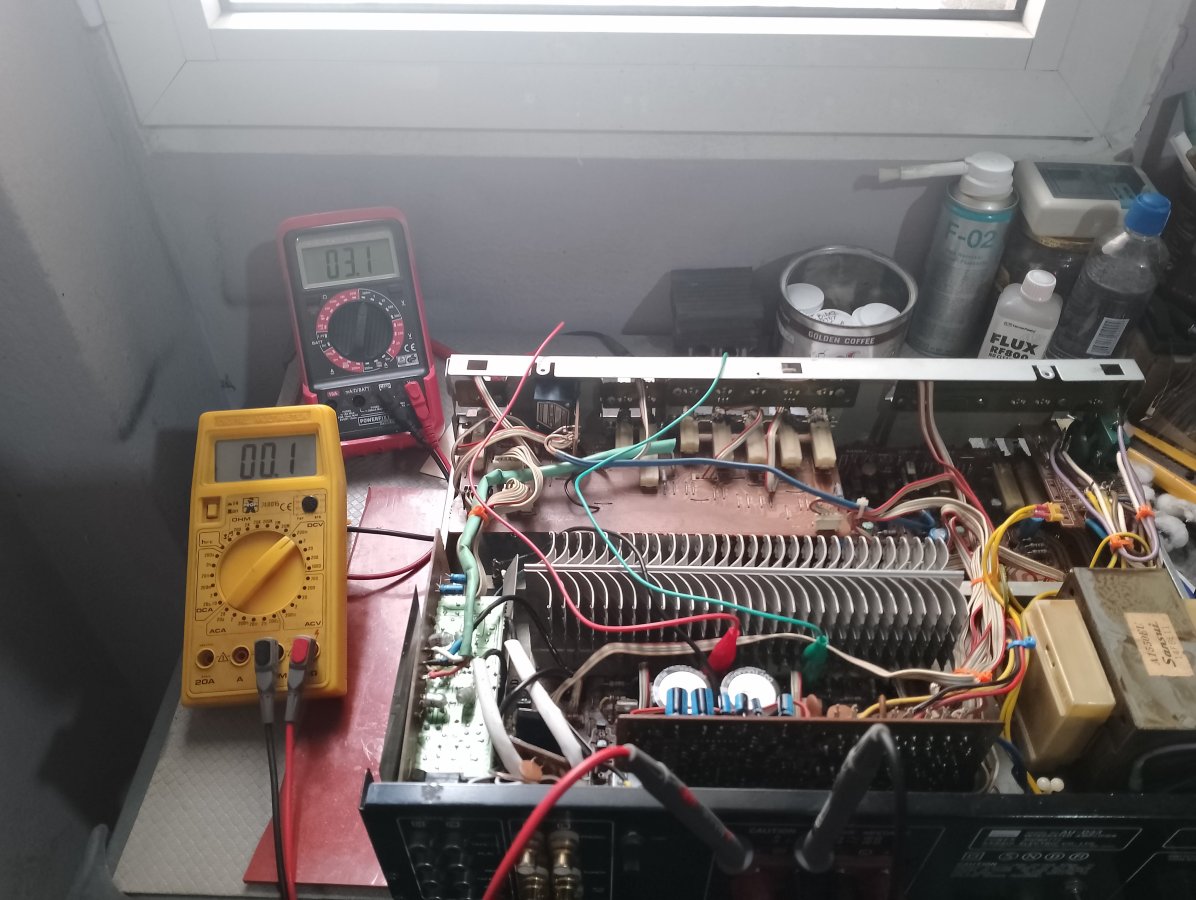

Το κίτρινο πολύμετρο είναι στις μπόρνες, το κόκκινο στα ΤΡ με τα κροκοδειλάκια.

Τα 4mV δεν βλέπω πως μπορώ να τα πιάσω..

Αν τελικά μείνει έτσι ο ενισχυτής, με χαμηλότερο ρεύμα ηρεμίας δλδ, τι "κακό" έχουμε στην λειτουργία και στην απόδοση ;;;



[takis]

Θα το αφήσεις να ζεσταθεί και ρυθμίζεις πάλι



[ika]

.....

Και Costa Rica ;;;
Μέχρι και από κει εισάγουμε εξαρτήματα ;;;
Τίποτα να μην φτιαχτεί εδώ πια ;;

......

Αυτοί φτιάχνουν λάδι?
Ροδάκινα?
Φέτα?
Τσίπουρο?



[vlad66]

Αυτοί φτιάχνουν λάδι?
Ροδάκινα?
Φέτα?
Τσίπουρο?

Και αν δεν φτιάχνουν, τα αγοράζουν από εμάς να ρεφάρουμε τα τριμεράκια ;;;



[Λάκης]

Για δες μηπως εχεις καψει και τις βιδες απ' το σασι.
Καλου-κακου κοιτα και το ιδιο το σασι.



[vlad66]

Για δες μηπως εχεις καψει και τις βιδες απ' το σασι.
Καλου-κακου κοιτα και το ιδιο το σασι.

Ζηλεύεις την ενισχυτάρα μου ;;;



[vlad66]

Θα το αφήσεις να ζεσταθεί και ρυθμίζεις πάλι

Τρανζίστορς ισχύος και ψύκτρα παγωμένα ενώ ο Μ/Σ είναι ζεστός.

Έχει λογική;;

Δεν θυμάμαι από πότε είναι έτσι.. ίσως και από καινούργιος, ίσως μετά τα παλιά χεριάσματα..



[vlad66]

Για Οδυσσέα σε είχα, αλλά εσύ πας να αποδειχθείς Σίσυφος...
Τέλος πάντων, αυτή είναι πραγματική character building exercise, που λένε και τα εγγλεζάκια!

Τον έφτιαξα ξανά.. το είδες...

Για την αντίσταση: ο Θ. Σπίνουλας στα συγκριτικά τεστ ενισχυτών του "τότε" δήλωνε (στις συνθήκες μετρήσεων θορύβου) "είσοδος κεφαλής πικάπ βραχυκύκλωμα 600 Ωμ". Σε μένα δούλεψαν και τα 470.

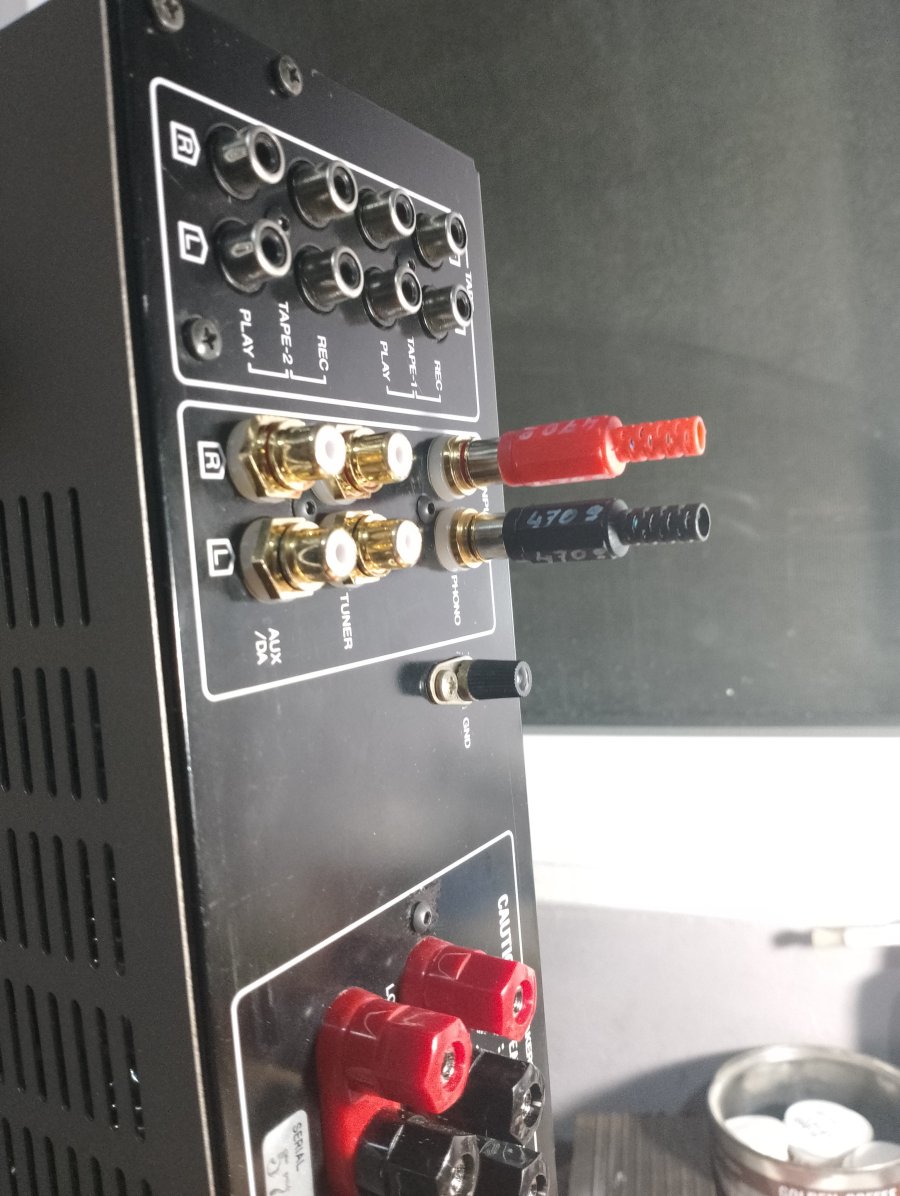

Στα 470Ω και η phono έγινε τόσο ήσυχη όσο οι line .
Thanks !!

(Με ακουστικά η δοκιμή.. στα ηχεία δεν θα ακούγεται τίποτα)



[vlad66]

ένα βήμα μπρος, ένα πίσω...

στην ρύθμιση του DC στις μπόρνες εξόδου είδα στο δεξί κανάλι μια "αστάθεια" (στα mV) όταν ο ενισχυτής ζεστάθηκε..

δεν πολυ έδωσα σημασία , αλλά με μουσικό σήμα και από το cdp και από το dac (smsl με spotify) , ο ήχος είχε παραμόρφωση που στην προηγούμενη δοκιμή (που έκανα με ηχεία), δεν υπήρχε.


όποιος δεν κουράστηκε, προτείνει σημεία και εξαρτήματα για έλεγχο.....

αν βοηθάει, το ένα από τα 2 τρανζίστορ εξόδου (το C αν θυμάμαι καλά), είχε μια διαφορά στην μέτρηση σε σχέση με το αντίστοιχο C του άλλου καναλιού.. μην ήταν και κοντά στα 100Ω ;;
(και αν κάνω πολύ λάθος στο νούμερο, δεν κάνω λάθος στο ότι η διαφορά ήταν αξιοσημείωτη για να την προσέξω...)



[takis]

Συνήθως το πρόβλημα που αναφέρεις έρχεται από ποιο πίσω ακόμη και από τον pro του μηχανήματος αλλά αν είδες πρόβλημα στο ένα εξόδου έπρεπε να το βάλεις στο τεστερ η αλλαγή χωρίς δεύτερη σκέψη



[vlad66]

Συνήθως το πρόβλημα που αναφέρεις έρχεται από ποιο πίσω ακόμη και από τον pro του μηχανήματος αλλά αν είδες πρόβλημα στο ένα εξόδου έπρεπε να το βάλεις στο τεστερ η αλλαγή χωρίς δεύτερη σκέψη

το έβαλα στο tester Τάκη και το πέρασε κανονικά.
και τα 2 τα έβαλα πριν τα περάσω στον ενισχυτή.

θα πρέπει να ομολογήσω ότι δεν τσέκαρα καμία αντίσταση στο κύκλωμα γιατί καμία δεν "μαύρισε" , πέρα από αυτή που έγινε κάρβουνο..

ήθελα να γλιτώσω την αγγαρεία.. μήπως πρέπει να ξεκινήσω από εκεί πριν πάω στο τμήμα του προ ;;



[takis]

Μπορείς να τις ελέγξεις τις αντιστάσεις αλλά ποιο σωστό είναι μέσω του σχηματισμού αν λέει τις τάσεις που πρέπει να υπάρχουν σε κάθε σημείο να ελέγξεις αν υπάρχουν ή αν είναι αυτές που πρέπει
Θα σου έλεγα να δεις την διαδρομή του σήματος αλλά θέλει παλμογράφο για κάτι τέτοιο
Τώρα αν το τεστερ τα βγάζει καλά πιθανών και να είναι αν και υπάρχει η περίπτωση καθως το τεστερ μετράει με χαμηλή τάση να βγάζουν πρόβλημα στην τάση λειτουργίας του μηχανήματος

Οι αντιστάσεις να ξέρεις ότι μπορεί από το πατατρακ να έχουν αλλάξει τιμή και να μην κάηκαν ή να δείχνουν διακοπή
Βασικά η καλύτερη κίνηση είναι να υπάρχει παλμογραφος αλλά εφόσον δεν υπάρχει πάμε με το πολύμετρο για οπλο
