φανταστικο εγινε και πολυ πρωτοτυπο μαλιστα!!
Πρεπει να ζυγιζει γυρω στα δυο κιλα, ετσι?
Thanks
Όχι, δεν είναι καθόλου βαρύ. Ούτε 700 γρ.
Μη σε μπερδεύει το μέγεθος. Όλο κούφιο είναι. Το γυαλί που έβαλα ήταν 80gr και το plexiglass των 3 mm είναι πολύ ελαφρύ.
Ναι.
Πες μου πόσο θέλεις να μου φτιάξεις ένα και να μου το στείλεις Λάρισα.
Σκέφτομαι να μετακομίσω μόνιμα στην Αθήνα μόνο για εσένα
costas_
Supreme Member
Τελεια βγηκε η επιφανεια μετα την χυτευση του υγρού γυαλιου!
Ειχες βαλει και ταινια? Και αν ναι γιατι το εβαλες στον κουβα με τη σιλικονη?
Ειχες βαλει και ταινια? Και αν ναι γιατι το εβαλες στον κουβα με τη σιλικονη?
υγρό γυαλί είναι μόνο τα πορτοκαλί. Το μαύρο είναι plexiglass.
Έβαλα ταινία μόνο στις τρύπες (στους αριθμούς) που άνοιξε το laser. (το υπόλοιπο, είναι το προστατευτικό φιλμ που είχε το πλεξι)
Μετά, το έβαλα (με τη μούρη προς τα κάτω) στον κουβά με τη σιλικονη, έτσι ώστε εκτός από το να γεμίσω τις τρύπες των αριθμών, να μπορέσω να βάλω περιμετρικά από το πλεξι το γυαλι για να δημιουργηθεί το πορτοκαλί τσέρκι (ο κουβάς έχει λίγο μεγαλύτερη διάμετρο από το πλεξι, οπότε λειτούργησε ως καλούπι).
Ναι βρε το καταλαβα. Απλα δεν ηξερα αν ειναι το προστατευτικό του πλεξι η προσθετη μεμβράνη που εβαλες εσυ.
Δεν πολυκαταλαβα πως βγηκαν αναγλυφα ενω υποτιθεται ακουμπουσαν φλατ με τη σιλικονη.
Παντως ειναι πανεμορφο!
Δεν πολυκαταλαβα πως βγηκαν αναγλυφα ενω υποτιθεται ακουμπουσαν φλατ με τη σιλικονη.
Παντως ειναι πανεμορφο!
Προ καιρου ειχε φερει το Lidl μια αυτοκόλλητη επιφανεια μαυροπινακα την οποια ειχα αγορασει με μειον 30% και περιμενε υπομονετικα την σειρά της.
Ετσι προχθες ξεκίνησα να φτιαξω ενα πίνακα για να ζωγραφιζει ο μικρος μου!
Ολες οι ξυλινες επιφανειες ειναι απο παλετες.
Σαν πανελ επελεξα μια επιφανεια μελαμινης οπου η πισω λευκη πλευρα μπορει να χρησιμοποιηθεί ως ασπροπινακας με τους κατάλληλους μαρκαδόρους.
Τα ποδια μπηκαν με φωλιες και μηχανοβιδες ωστε να εχουν ανακλιση και να μην πιάνουν χωρο οταν δεν χρησιμοποιείται.
Εργαλεια που χρησιμοποιηθηκαν, ξεχονδριστηρας παγκοπριονο ρουτερ τριβειο και δράπανο συν παλμικο κατσαβιδι
Συνολικος χρονος περι τις 3 ωρες.
Ο μικρούλης το καταευχαριστηθηκε!
Ετσι προχθες ξεκίνησα να φτιαξω ενα πίνακα για να ζωγραφιζει ο μικρος μου!
Ολες οι ξυλινες επιφανειες ειναι απο παλετες.
Σαν πανελ επελεξα μια επιφανεια μελαμινης οπου η πισω λευκη πλευρα μπορει να χρησιμοποιηθεί ως ασπροπινακας με τους κατάλληλους μαρκαδόρους.
Τα ποδια μπηκαν με φωλιες και μηχανοβιδες ωστε να εχουν ανακλιση και να μην πιάνουν χωρο οταν δεν χρησιμοποιείται.
Εργαλεια που χρησιμοποιηθηκαν, ξεχονδριστηρας παγκοπριονο ρουτερ τριβειο και δράπανο συν παλμικο κατσαβιδι
Συνολικος χρονος περι τις 3 ωρες.
Ο μικρούλης το καταευχαριστηθηκε!
Κατασκευή: Αναδιπλούμενο σκαμνάκι - σκαλάκι (folding step stool)
Χρειαζόμουν ένα σκαμνί - σκαλάκι για το εργαστήριο, αλλά καθώς δεν έχω χώρο, ήθελα ένα που να διπλώνει.
Αφού έψαξα αρκετά στο internet αλλά δεν βρήκα σχέδια για αυτό που ήθελα, ζήτησα από την "βοηθό" να μου το σχεδιάσει στο AutoCAd.
Μεγάλη υπόθεση να έχεις ένα σχέδιο και να μην βαδίζεις στα τυφλά.
View attachment 228205
Έχοντας λοιπόν τα σχέδια και τις διαστάσεις των κομματιών που θα χρειαζόμουν, άρχισα την προετοιμασία. (όλα τα υλικά υπήρχαν στο εργαστήριο, δεν αγόρασα απολύτως τίποτα)
Πήρα στραντζαριστό βαρέως τύπου 2mm, 4x2cm και λάμα 2 εκατοστών και έκοψα τα κομμάτια στην κορδέλα της Parkside. Λίγη προσοχή θέλει να μπουν οι μοίρες σωστά (όσο γίνεται). Τα περισσότερα κοψίματα έγιναν με μια μικρή κλίση, στις 8 μοίρες.
Αφού έκοψα όλα τα κομμάτια, τα έτριψα με τον τροχό και ξεκίνησα το κόλλημα.
View attachment 228204
Ευτυχώς, με την Stayer, είναι όλα παιχνιδάκι ακόμα και για μένα που έχω ελάχιστη εμπειρία στα κολλήματα.
Κόλλησα τα 2 "Α" και τα 2 πόδια και ίσιωσα λίγο τις κολλήσεις με τον τροχό.
(tip: δεν έχει σημασία να πετύχεις ακριβώς τις 8 μοίρες, όσο να γίνουν τα 2 "Α" ίδια. Οπότε, μόλις τέλειωσα το ένα, έκανα ένα αντίγραφο του, χρησιμοποιώντας σφιγκτήρες πριν κολλήσω, για να τα κάνω ακριβώς ίδια).
View attachment 228203
Έκανα τρύπες (φ12) για να μπει η ντίζα 12mm στα πόδια, που θα παίξει τον ρόλο του άξονα και τα συναρμολόγησα πρόχειρα για να δω αν όλα κάθονται καλά.
View attachment 228202
Το έβαψα με σπρέι (Black Primer και Ματ Black) και το άφησα να στεγνώνει.
Για τις ξύλινες επιφάνειες, χρησιμοποίησα κόντρα πλακέ Οκουμέ των 2cm
View attachment 228201
Στρογγύλεψα τις γωνιές και τις ακμές στο ρουτερ και τις πέρασα ένα χέρι primer και δυο χέρια βερνίκι πατωμάτων με τα ενδιάμεσα τριψίματα φυσικά.
View attachment 228200
Έβαλα και ένα "στοπ" για να σταματάει το κάτω σκαλάκι καθώς διπλώνει (με μια γωνίτσα)
View attachment 228199
Τέλος, βίδωσα τα ξύλα στον σκελετό και ... έτοιμο το σκαμνάκι - σκαλάκι
View attachment 228198
Είναι τόσο στιβαρό που ανεβαίνει άνετα και ένα μικρό ελεφαντάκι πάνω του.
Πάρτε και το σχέδιο μήπως Τώρα μένει να μου σχεδιάσει η βοηθός ποδαράκια, για να τα τυπώσω στον printer.
(αύριο θα ανεβάσω και το ποδαράκι, αλλά και
Όντως είναι μεγάλη υπόθεση να έχεις σχέδιο…
Ευχαριστώ που το μοιραστηκες!
Το έφτιαξα και εγώ!
(Με την πρώτη ευκαιρία θα αλλάξω τα παξιμάδια με τυφλά.)
Last edited:
Χαίρομαι πάρα πολύ που σε βοήθησε το σχέδιο που ανέβασα
Τέλειο το έκανες! Μπράβο!
Αυτό το διάστημα που χρησιμοποιώ αυτό το σκαλάκι, μου έχει φανεί πολύ χρήσιμο και συχνά με βολεύει και σαν σκαμπό. Με τις στρογγυλεμένες γωνίες του ξύλου, είναι πολύ βολικό
SR-71
AVClub Fanatic
Mου αρεσε ΙΔΙΑΙΤΕΡΑ το τελικο αποτελεσμα (και οχι, δεν ειναι δικη μου κατασκευη !)
Σε τετοια επιφανεια δεν θα μπορουσα να φαω, απο φοβο μην αφησω λεκε !
Εnjoy !
Σε τετοια επιφανεια δεν θα μπορουσα να φαω, απο φοβο μην αφησω λεκε !
Εnjoy !
legeonarios
Established Member
- 21 June 2023
- 170
Σφιγκτήρες μεγέθους 1,20 μ.
Χρειαζόμουν μεγάλους σφιγκτήρες και αποφάσισα να τους φτιάξω μόνος μου. Για να απολαύσω την χαρά της δημιουργίας άλλα και για οικονομία. Άλλωστε από την τηλεόραση (youtube) φαίνεται τόσο εύκολο
.
Αγόρασα λοιπόν στρατζαριστό (ή κοιλοδοκο, δεν θυμάμαι ακριβώς) 20χ40χ1,6 , ντιζες, παξιμάδια, χρησιμοποιηθήκαν και κάποια ρετάλια που υπήρχαν και ξεκίνησα με το βασικό σχέδιο που είχα στο μυαλό μου. Το κόστος των υλικών δεν ξεπέρασε τα 50 ευρώ.
μια εβδομάδα περίπου μετά ήλθαν ξανά στο προσκήνιο (forum) αυτοί που χρησιμοποιεί ο nikfor. Η διαφορά τιμής, δραχμικά τουλάχιστον, είναι αρκετά κοντά και η ποιότητα είναι σίγουρα ανώτερη.
https://www.skroutz.gr/s/12361066/Tactix-Megeni-Solinon-215803.html
Συνέχισα λοιπόν, και δημιουργήθηκαν πρώτα τα κομμάτια πίεσης. Στο σταθερό τμήμα, εσωτερικά στις δυο άκρες συγκολλήθηκαν παξιμάδια και περάστηκε ντιζα με στόχο την καθετοτητα. Η ντιζα κόπηκε στα 3+ εκατοστά έτσι ώστε να μπορεί να μπει παξιμάδι κάτω από το σώμα του σφιγκτήρα εάν χρειαστεί. Μια σταγόνα ισχυρή κόλλα την σταθεροποίησε.
Στο κινούμενο κομμάτι στα 2,5 εκατοστά ύψος ανοίχτηκε τρύπα 10 χιλ., εσωτερικά (στην ντιζα) ένα παξιμάδι που με μια σταγόνα κόλλας σταθεροποιήθηκε. Στην άλλη πλευρά ένα κόντρα παξιμάδι. Εδώ τα λάθη, που φάνηκαν σταδιακά, ήταν:
το ύψος των επιφανειών πίεσης. 8 ανούσια/περιττά εκατοστά
το ύψος της ντιζας. Στα 2,5 εκατοστά πιέζει ψηλότερα από τα περισσότερα προς κόλληση ξύλα, όπως π.χ. δυο τάβλες.
Η πολύ μικρή επιφάνεια πίεσης του παξιμαδιού που μαζί με τα παραπάνω έδιναν κλίση στην επιφάνεια επαφής με το ξύλο. Το πρόβλημα λύθηκε κατά 95% με την προσθήκη μιας ροδέλας 30χ2 χιλ. η οποία συγκολλήθηκε στο πρώτο παξιμάδι. Επίσης ελαχιστοποιήθηκαν σε οριακά επίπεδα τα απαραίτητα κενά ώστε να μπορεί η ντιζα να γυρνάει ελεύθερα.
Στο τμήμα που είναι σταθερό σε κάθε περίπτωση, το παξιμάδι ντιζας (μακρύ) υψώθηκε κατά 2 εκατοστά και στον πρώτο και δοκιμαστικό σφιγκτήρα συγκολλήθηκε στο σώμα. Στους υπολοίπους έγινε και αυτό αποσπώμενο, με στόχο τα στρατζαριστα να μπορούν να έχουν και άλλες χρήσεις. Αυτό έφερε πρόβλημα επειδή όσο αυξάνονταν η πίεση το σύστημα έχανε την σταθερότητα του και έστριβε προς τα δεξιά ή αριστερά. Προστέθηκε – συγκολλήθηκε ένα κομμάτι τύπου Π ανάποδα που αγκαλιάζει το σώμα του σφιγκτήρα και δεν αφήνει πλέον το κομμάτι που πιέζει να φύγει από την θέση του.
συνεχιζεται ...
Χρειαζόμουν μεγάλους σφιγκτήρες και αποφάσισα να τους φτιάξω μόνος μου. Για να απολαύσω την χαρά της δημιουργίας άλλα και για οικονομία. Άλλωστε από την τηλεόραση (youtube) φαίνεται τόσο εύκολο
.Αγόρασα λοιπόν στρατζαριστό (ή κοιλοδοκο, δεν θυμάμαι ακριβώς) 20χ40χ1,6 , ντιζες, παξιμάδια, χρησιμοποιηθήκαν και κάποια ρετάλια που υπήρχαν και ξεκίνησα με το βασικό σχέδιο που είχα στο μυαλό μου. Το κόστος των υλικών δεν ξεπέρασε τα 50 ευρώ.
μια εβδομάδα περίπου μετά ήλθαν ξανά στο προσκήνιο (forum) αυτοί που χρησιμοποιεί ο nikfor. Η διαφορά τιμής, δραχμικά τουλάχιστον, είναι αρκετά κοντά και η ποιότητα είναι σίγουρα ανώτερη.
https://www.skroutz.gr/s/12361066/Tactix-Megeni-Solinon-215803.html
Συνέχισα λοιπόν, και δημιουργήθηκαν πρώτα τα κομμάτια πίεσης. Στο σταθερό τμήμα, εσωτερικά στις δυο άκρες συγκολλήθηκαν παξιμάδια και περάστηκε ντιζα με στόχο την καθετοτητα. Η ντιζα κόπηκε στα 3+ εκατοστά έτσι ώστε να μπορεί να μπει παξιμάδι κάτω από το σώμα του σφιγκτήρα εάν χρειαστεί. Μια σταγόνα ισχυρή κόλλα την σταθεροποίησε.
Στο κινούμενο κομμάτι στα 2,5 εκατοστά ύψος ανοίχτηκε τρύπα 10 χιλ., εσωτερικά (στην ντιζα) ένα παξιμάδι που με μια σταγόνα κόλλας σταθεροποιήθηκε. Στην άλλη πλευρά ένα κόντρα παξιμάδι. Εδώ τα λάθη, που φάνηκαν σταδιακά, ήταν:
το ύψος των επιφανειών πίεσης. 8 ανούσια/περιττά εκατοστά
το ύψος της ντιζας. Στα 2,5 εκατοστά πιέζει ψηλότερα από τα περισσότερα προς κόλληση ξύλα, όπως π.χ. δυο τάβλες.
Η πολύ μικρή επιφάνεια πίεσης του παξιμαδιού που μαζί με τα παραπάνω έδιναν κλίση στην επιφάνεια επαφής με το ξύλο. Το πρόβλημα λύθηκε κατά 95% με την προσθήκη μιας ροδέλας 30χ2 χιλ. η οποία συγκολλήθηκε στο πρώτο παξιμάδι. Επίσης ελαχιστοποιήθηκαν σε οριακά επίπεδα τα απαραίτητα κενά ώστε να μπορεί η ντιζα να γυρνάει ελεύθερα.
Στο τμήμα που είναι σταθερό σε κάθε περίπτωση, το παξιμάδι ντιζας (μακρύ) υψώθηκε κατά 2 εκατοστά και στον πρώτο και δοκιμαστικό σφιγκτήρα συγκολλήθηκε στο σώμα. Στους υπολοίπους έγινε και αυτό αποσπώμενο, με στόχο τα στρατζαριστα να μπορούν να έχουν και άλλες χρήσεις. Αυτό έφερε πρόβλημα επειδή όσο αυξάνονταν η πίεση το σύστημα έχανε την σταθερότητα του και έστριβε προς τα δεξιά ή αριστερά. Προστέθηκε – συγκολλήθηκε ένα κομμάτι τύπου Π ανάποδα που αγκαλιάζει το σώμα του σφιγκτήρα και δεν αφήνει πλέον το κομμάτι που πιέζει να φύγει από την θέση του.
συνεχιζεται ...
Attachments
Last edited:
legeonarios
Established Member
- 21 June 2023
- 170

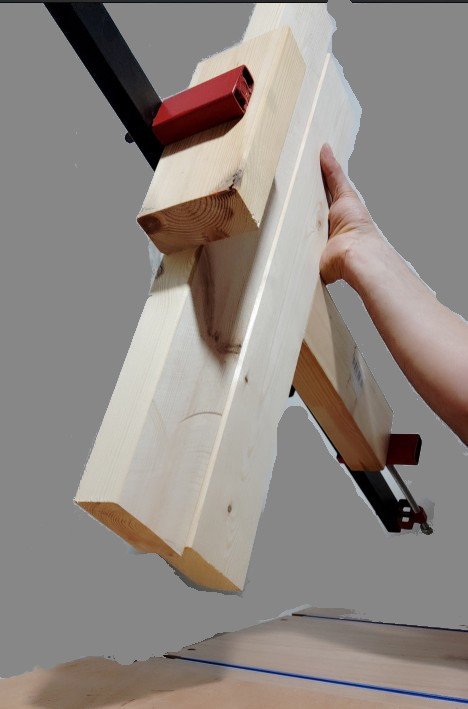

Η ντιζα έχει μήκος 25 εκατοστά και δεν έκανα κάποιο σύστημα για την περιστροφή της για να έχω την επιλογή χρήσης γερμανοπολύγωνου, καστάνιας, δραπανοκατσάβιδου.
Στο σώμα του σφιγκτήρα ανοίχτηκαν διαμπερείς τρύπες και έγιναν σπειρώματα με κολαούζο για να βιδώνονται κατευθείαν επάνω που τα κομμάτια.
Τελικά δουλεύουν ικανοποιητικά.
Ελπίζω να μην κούρασα με περιττές λεπτομέρειες.
Για όποια διευκρίνηση είμαι στην διάθεση σας.
Στο σώμα του σφιγκτήρα ανοίχτηκαν διαμπερείς τρύπες και έγιναν σπειρώματα με κολαούζο για να βιδώνονται κατευθείαν επάνω που τα κομμάτια.
Τελικά δουλεύουν ικανοποιητικά.
Ελπίζω να μην κούρασα με περιττές λεπτομέρειες.
Για όποια διευκρίνηση είμαι στην διάθεση σας.
legeonarios
Established Member
- 21 June 2023
- 170
Δεν ξερω τι κανω λαθος με τις φωτογραφιες
τις εχω τοποθετησει ανα 4 ή 3 στην ιδια σειρα αλλα οταν δεν εχω κανει log in χαλαει η μορφοποιηση και εχουν γινει τεραστιες
Οταν εχω συνδεθει τις βλεπω οπως εγω τις εχω τακτοποιησει.
Αν τις κανω απο την αρχη πολυ μικρες θα χαθουν καποιες λεπτομερειες που ισως ενδειαφερουν καποιους.
τις εχω τοποθετησει ανα 4 ή 3 στην ιδια σειρα αλλα οταν δεν εχω κανει log in χαλαει η μορφοποιηση και εχουν γινει τεραστιες
Οταν εχω συνδεθει τις βλεπω οπως εγω τις εχω τακτοποιησει.
Αν τις κανω απο την αρχη πολυ μικρες θα χαθουν καποιες λεπτομερειες που ισως ενδειαφερουν καποιους.
Όταν ανέβει η φωτο(insert και μετα thumbnail) ξαναπατάς πάνω και βγαίνει ένα μπλε/γαλαζιο περιγραμμα με βελάκια όπου μπορείς να την μικρύνεις...Δεν ξερω τι κανω λαθος με τις φωτογραφιες
τις εχω τοποθετησει ανα 4 ή 3 στην ιδια σειρα αλλα οταν δεν εχω κανει log in χαλαει η μορφοποιηση και εχουν γινει τεραστιες
Οταν εχω συνδεθει τις βλεπω οπως εγω τις εχω τακτοποιησει.
Αν τις κανω απο την αρχη πολυ μικρες θα χαθουν καποιες λεπτομερειες που ισως ενδειαφερουν καποιους.
legeonarios
Established Member
- 21 June 2023
- 170
αυτο κανω, και αυτο που βλεπω οταν ειμαι συνδεδεμενος με log in ειναι αυτο
δεν ξερω τι βλεπετε εσεις αλλα οταν συνδεομαι χωρις να κανω log in βλεπω την καθε μια φωτογραφια ξεχωριστα και σε πληρες μεγεθος
