Επισκευές και μαζέματα με vintage μπλεξίματα

[dinos]

γιατί δεν μας δείχνεις φωτογραφίες να δούμε να θαυμάσουμε ;;

Γενικά δεν έχω πολλές φωτογραφίες διότι όταν επισκευάζω δεν έχω το μυαλό μου στην παρουσίαση.
Οι φωτογραφίες που παίρνω είναι περισσότερο για τεκμηρίωση και βοήθεια για το που πάει το κάθε καλώδιο
ή για αποτύπωση κωδικών εξαρτημάτων.
Σίγουρα θα ανεβάσω μερικές αλλά δεν θέλω να διαταράξω τη ροή του υφισταμένου νήματος.
Ίσως αν ανοίξουμε ένα άλλο νήμα. Δεν ξέρω τι θα ήταν καλύτερο, το αφήνω σε εσάς.
Μικρό δείγμα του Technics SA EX140



[vlad66]

Γενικά δεν έχω πολλές φωτογραφίες διότι όταν επισκευάζω δεν έχω το μυαλό μου στην παρουσίαση.
Οι φωτογραφίες που παίρνω είναι περισσότερο για τεκμηρίωση και βοήθεια για το που πάει το κάθε καλώδιο
ή για αποτύπωση κωδικών εξαρτημάτων.
Σίγουρα θα ανεβάσω μερικές αλλά δεν θέλω να διαταράξω τη ροή του υφισταμένου νήματος.
Ίσως αν ανοίξουμε ένα άλλο νήμα. Δεν ξέρω τι θα ήταν καλύτερο, το αφήνω σε εσάς.
Μικρό δείγμα του Technics SA EX140

αν έχεις αρκετό φωτογραφικό υλικό θα ήταν πολύ ωραίο να ανοίξεις νήμα.

(να κλέψουμε καμιά ιδέα από τις επισκευές σου...)



[dinos]

Ανοίγω αυτό το νήμα για την ανταλλαγή εμπειριών όσον αφορά τις μικρές τυχαίες επισκευές,
που προκύπτουν σε δικά μας μηχανήματα ή φίλων, πάντα στα πλαίσια μιας αφιλοκερδούς προσφοράς.
Για μεγαλύτερες επισκευές, καλό είναι να συνεχίσουμε με ξεχωριστά νήματα που αφορούν ένα συγκεκριμένο μηχάνημα
ώστε και η ανεύρεση του να είναι πιο εύκολη και ειδική.



[dinos]

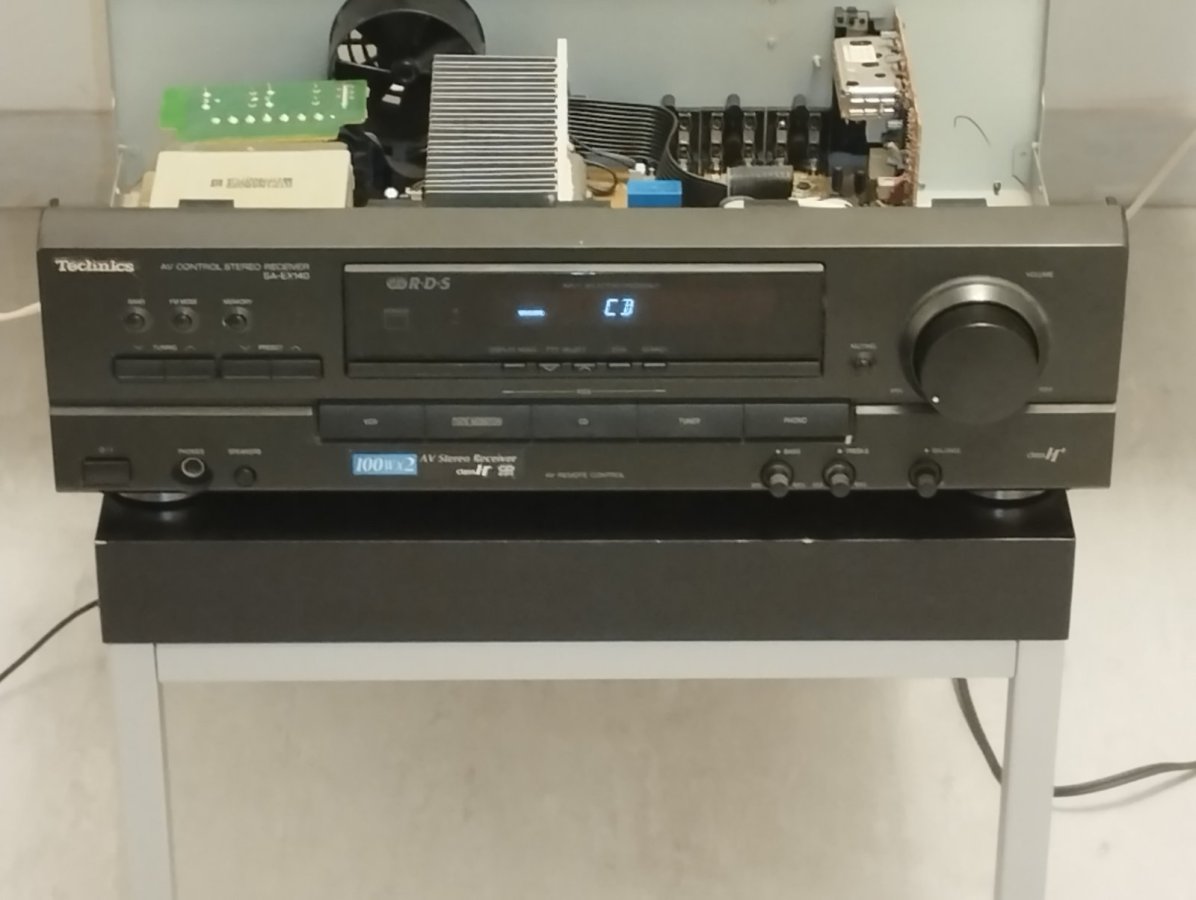

Το ανωτέρω Technics SA EX140 το έχει μια φίλη για ακούει τα βινύλιά της.
Χωρίς να είναι κάτι ιδιαίτερο αποτελεί μια τυπική ιαπωνική κατασκευή του 2000.

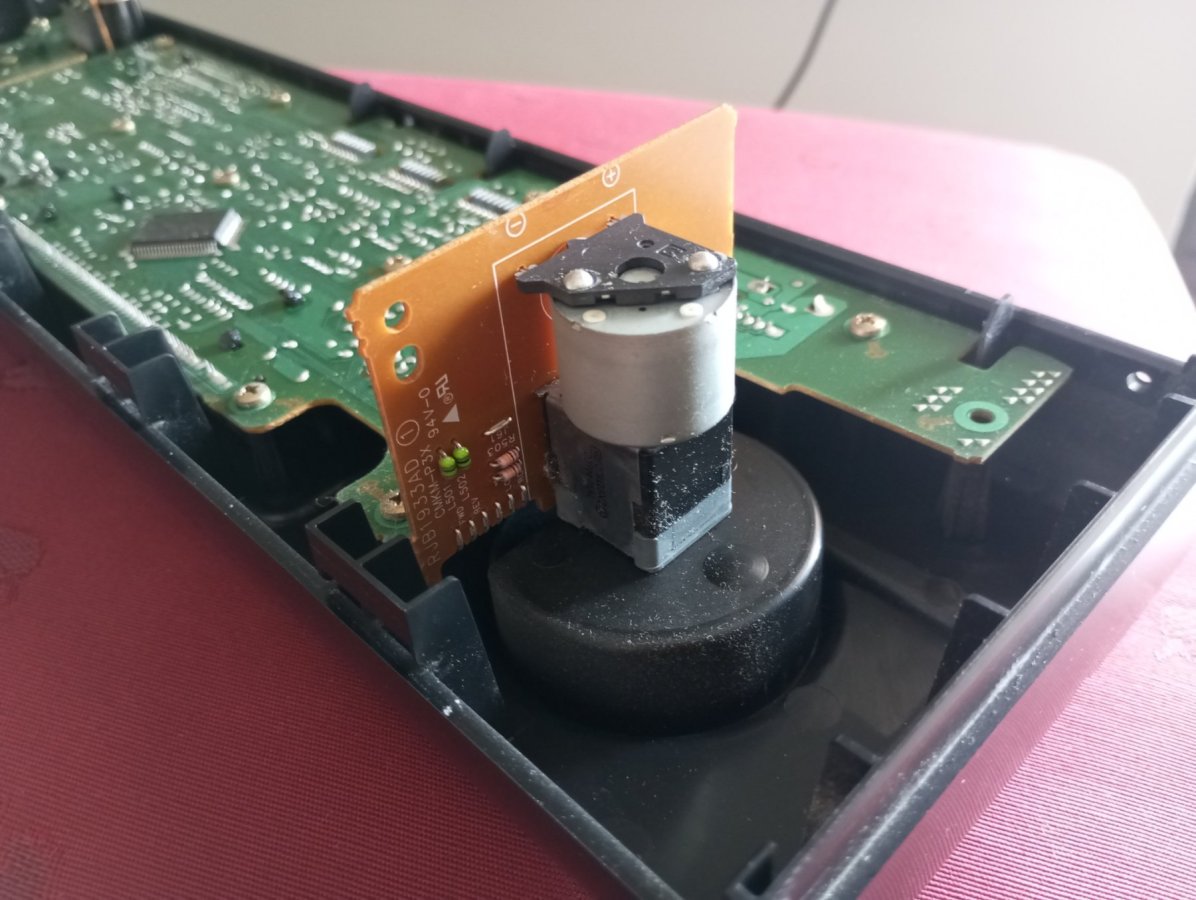

Τον τελευταίο χρόνο το ένα κανάλι (αριστερό) έπαψε να παίζει και η μετακίνηση του ποτενσιόμετρου (motorized)
δεν είχε αποτέλεσμα παρά μόνο για πολύ λίγο μετά απο περίπου 40 μοίρες περιστροφής.
Επίσης το ποτενσιόμετρο δεν άκουγε στο μοτέρ - remote.

Απλή επισκευή : βρες το ποτενσιόμετρο και άλλαξε το.
Αμ δε.. Είπαμε τυπικό ιαπωνικό, δηλαδή καστομιές χωρίς όριο.

Πρώτον το αυθεντικό ποτενσιόμετρο ήταν γραμμικό με μεσαία λήψη (τέσσερα πιν), …..με το μεσαίο πιν όχι για το loudness (ο ενισχυτής δεν έχει)
αλλά για σύνδεση αντίστασης προς την γείωση για την επίτευξη ψευτολογαριθμικής καμπύλης.
Η ποιότητα τυπική για ALPS της τρεχούσης, με περιορισμό του κόστους.
Το μέγεθος είναι ελαφρά πιο στενό σε σύγκριση με τα σημερινά της αντίστοιχης σειράς,
με άξονα τύπου D και στροφή του συνόλου του άξονα κατά 90 μοίρες σε σχέση με το σύνηθες.
Κοινως….. δεν υπαρχει.

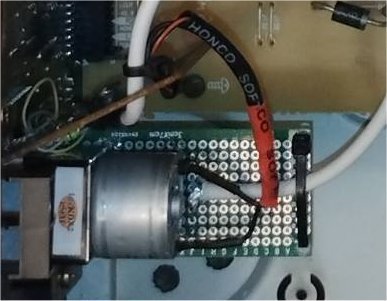

Βρέθηκε καινούργιο motorized ALPS, λογαριθμικό αυτή τη φορά και καταργήθηκε η σύνδεση τη μεσαίας λήψης (δεν επηρεάζει το κύκλωμα).

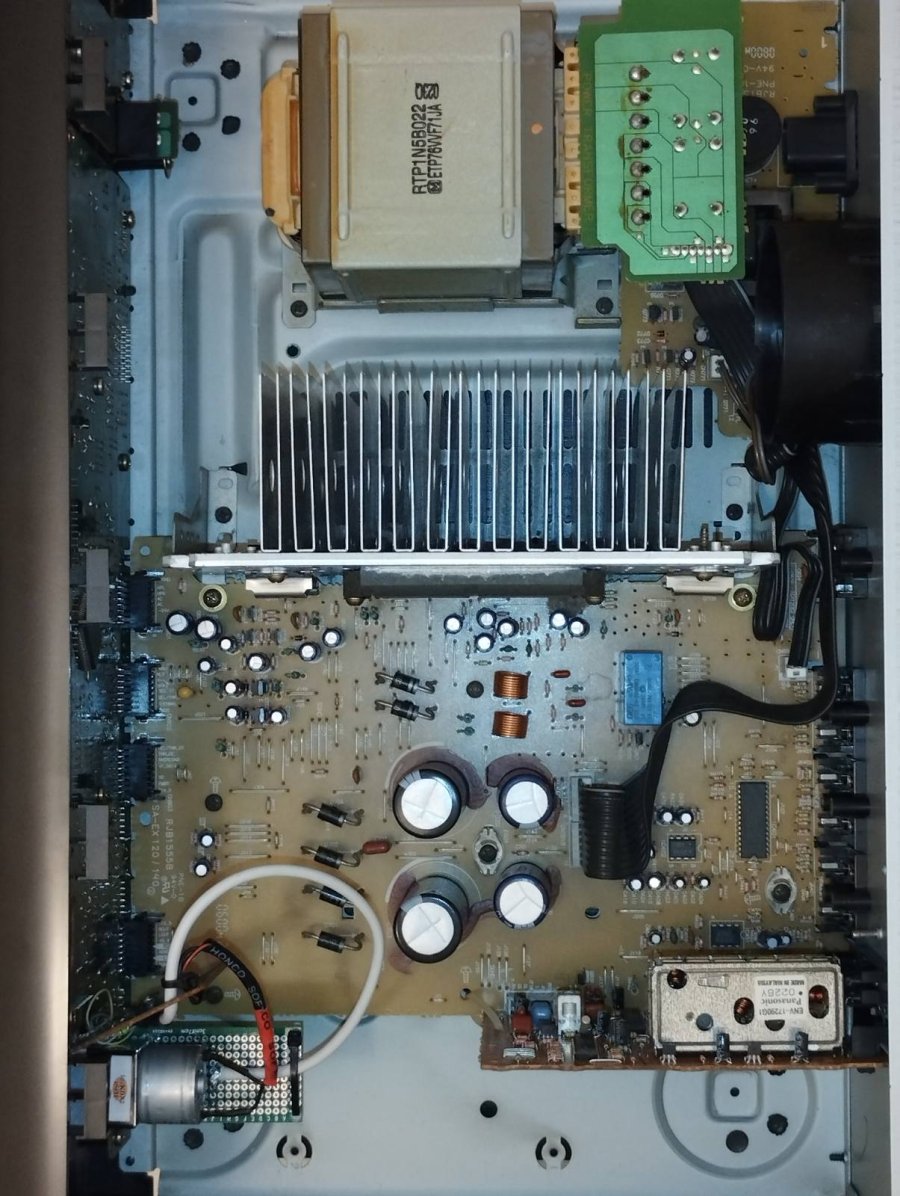

Το νέο ποτενσιόμετρο τοποθετήθηκε σε πλακέτα γενικών κατασκευών, που έστριψε κατά -90 μοίρες ώστε το κουμπί του volume να δείχνει σωστά.
Το σήμα δρομολογήθηκε με ομοαξονικό καλώδιο Η επισκευή διατήρησε και την παλιά πλακέτα, ενώ έγινε αποκωδικοποίηση των συνδέσεων
με την βοήθεια του service manual. Επίσης διατηρηθήκαν όλα τα στοιχεία του ενισχυτή μη τυχόν και βρεθεί στο μέλλον το αυθεντικό ποτενσιόμετρο,
αν και δεν νομίζω πως θα προσέφερε κάτι. Το τελικό αποτέλεσμα ήταν πολύ καλό.



[dinos]

Επόμενο….



[vlad66]

Επόμενο….

ΩΩΩ !!!
αυτό είναι κουκλί !!!

περιμένω πως και πως να δω το εσωτερικό του..!



[supersonic]

Τι εχει?



[dinos]

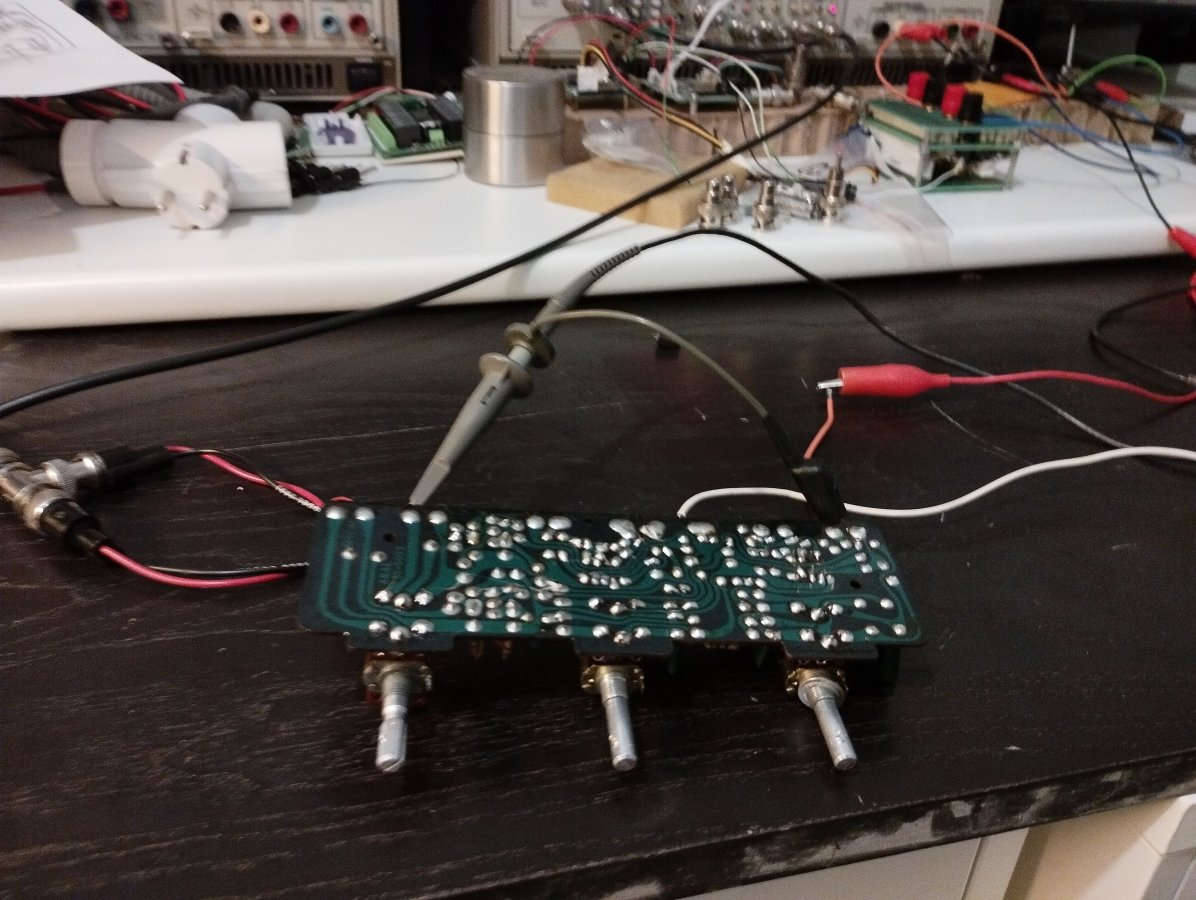

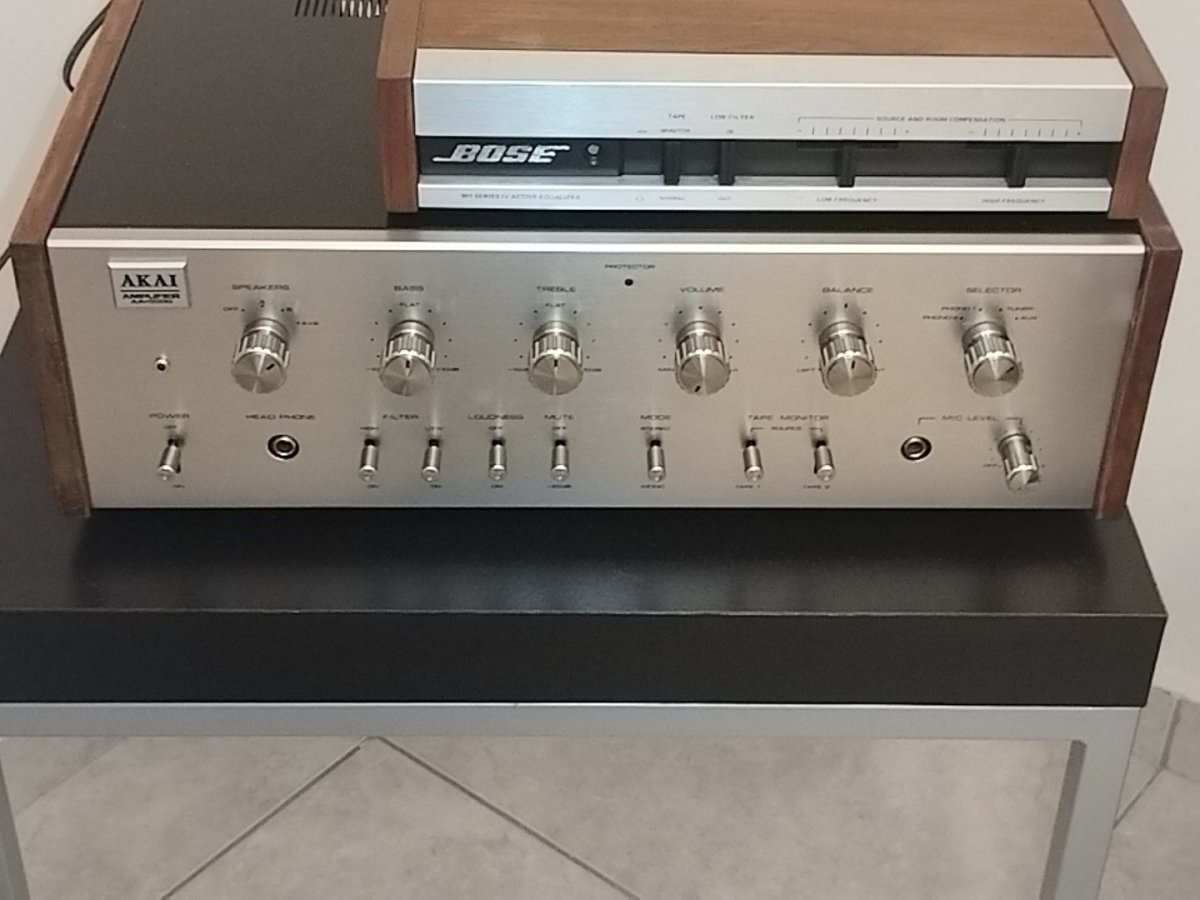

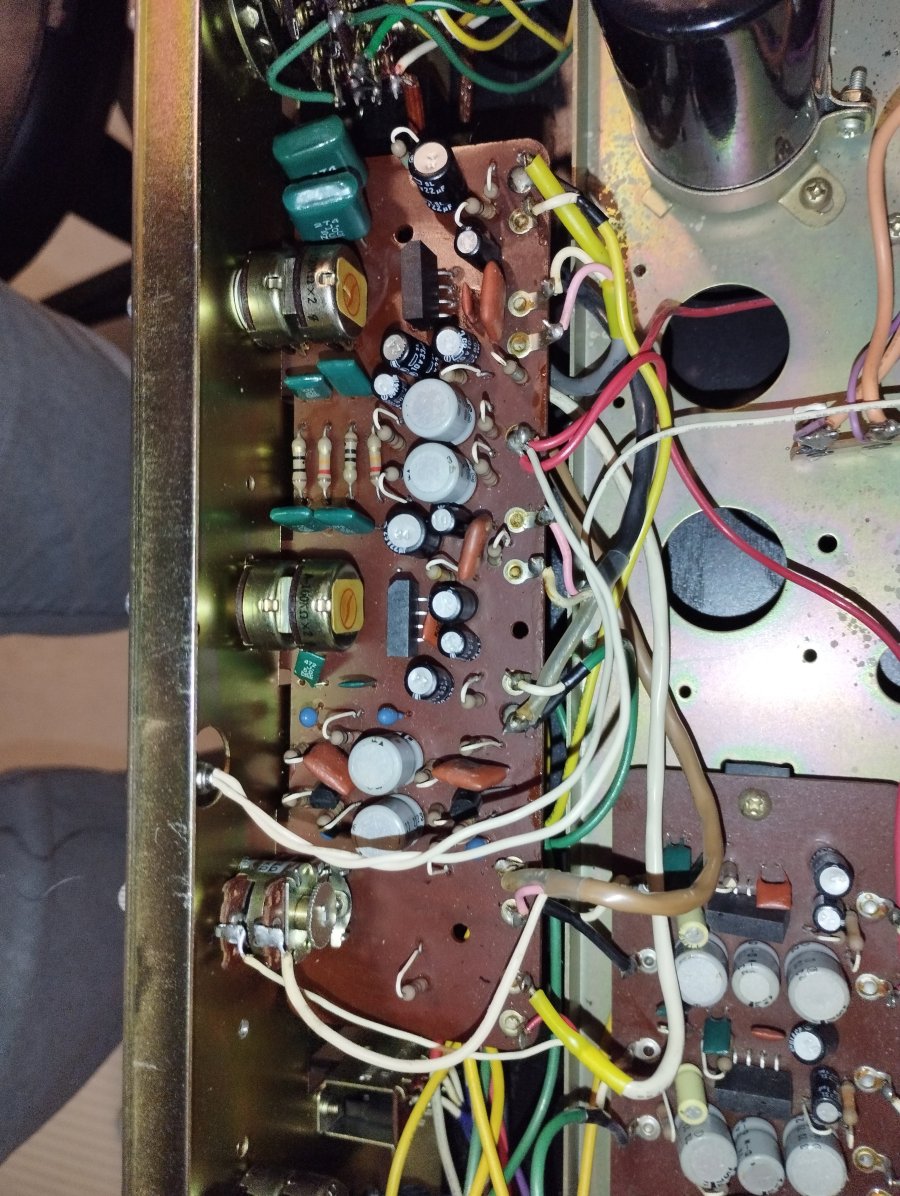

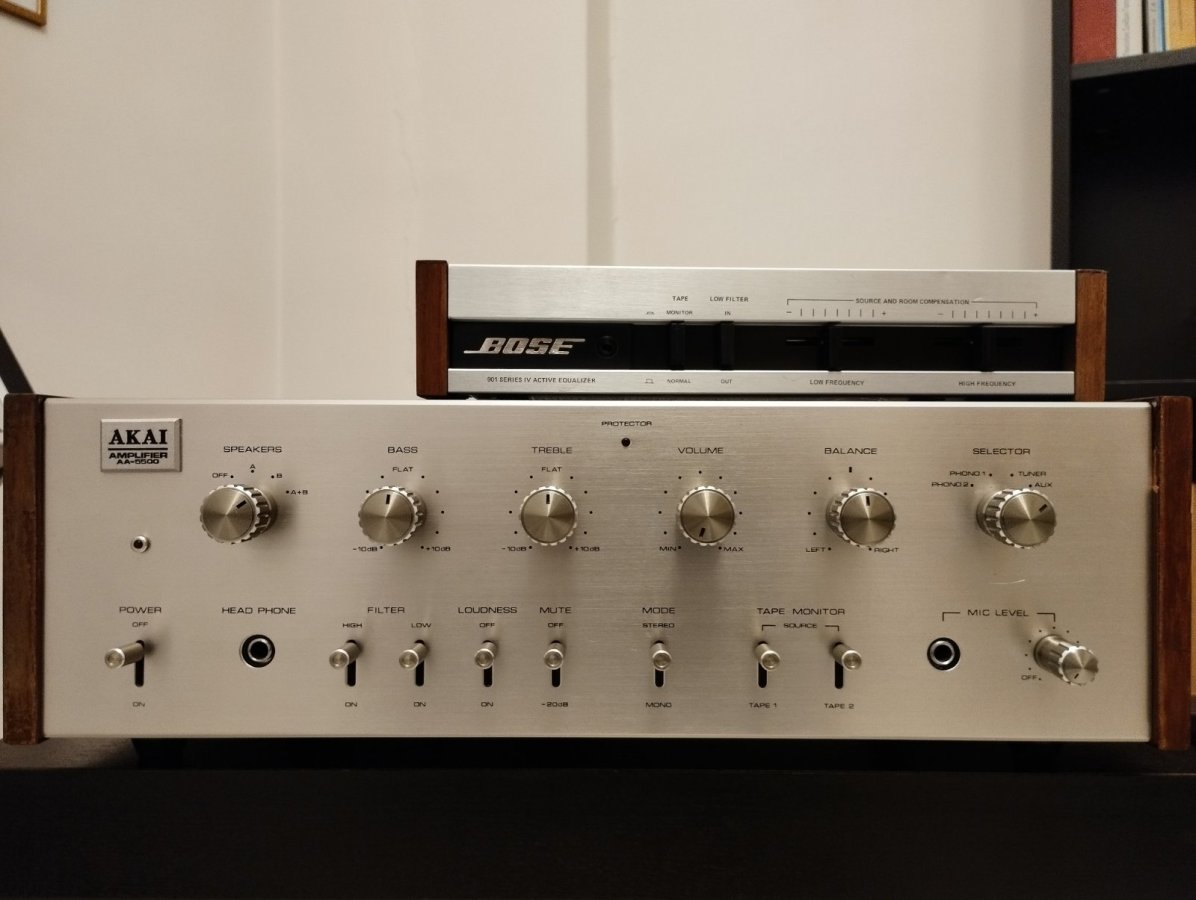

Ο ΑΚΑΙ ανήκε στο πατέρα ενός φίλου.
Αποφασίστηκε να συντηρηθεί διότι είχε έντονο θόρυβο στο ένα κανάλι
και τα γνωστά προβλήματα παλαίωσης των διακοπτών και των ποτενσιόμετρων.

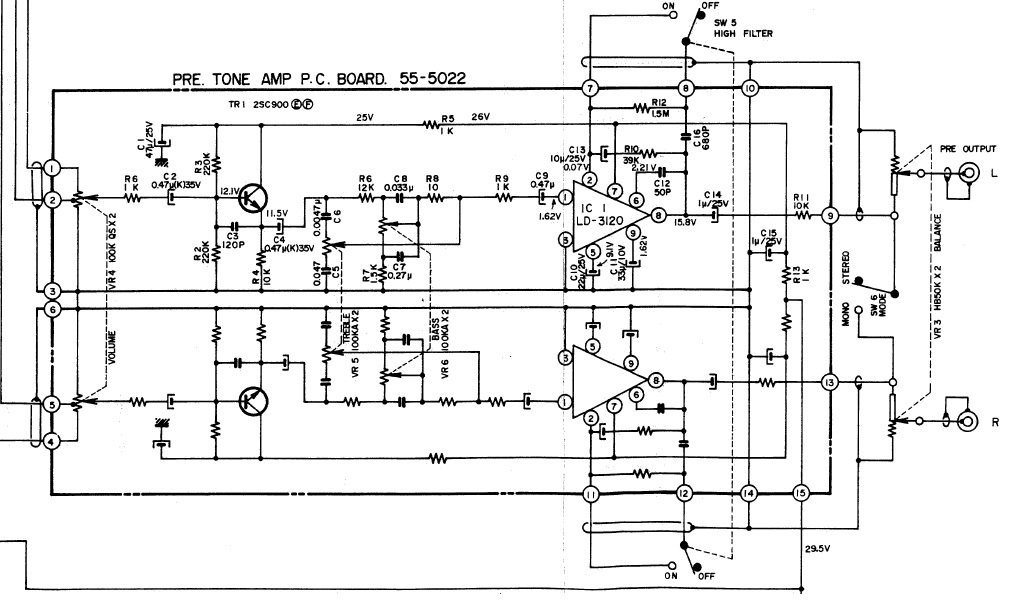

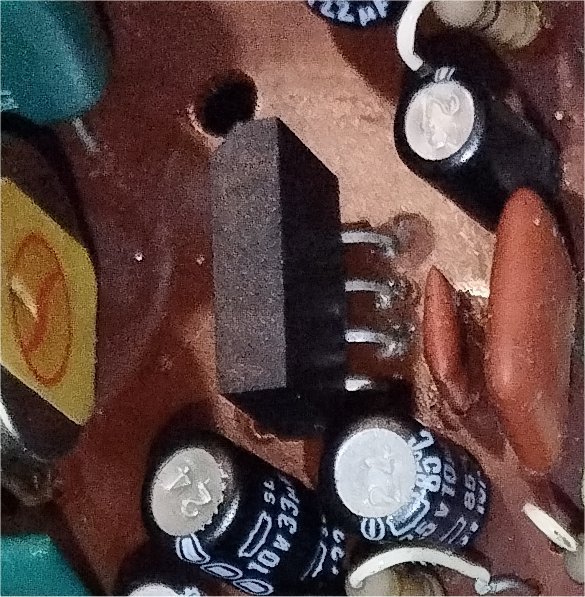

Ο τελεστικός είχε θόρυβο που αυξανόταν με την θερμοκρασία και έμοιαζε με αυτό που αποκαλείται pop corn noise ή burst noise.
Το εξάρτημα βρέθηκε σε ελληνικό κατάστημα και η αντικατάσταση έλυσε το πρόβλημα.



[dinos]

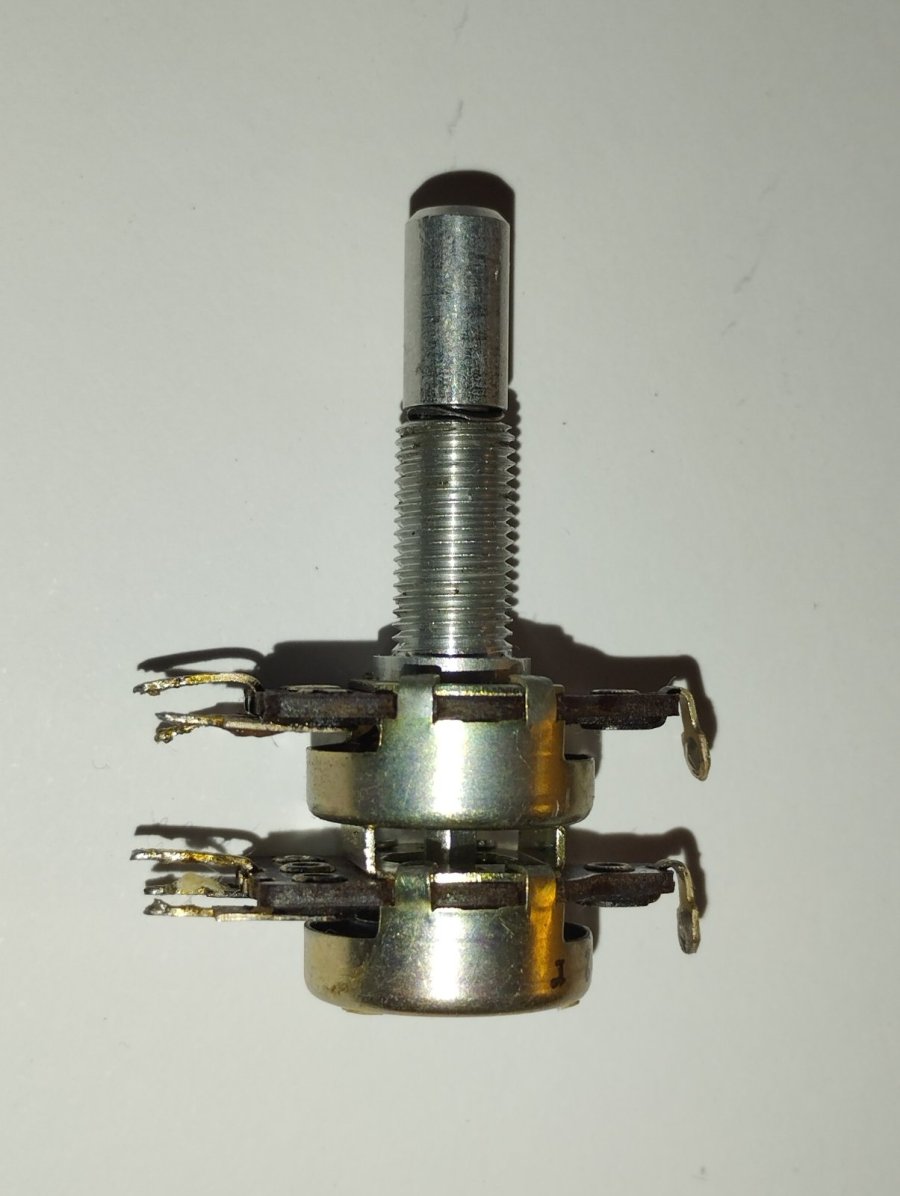

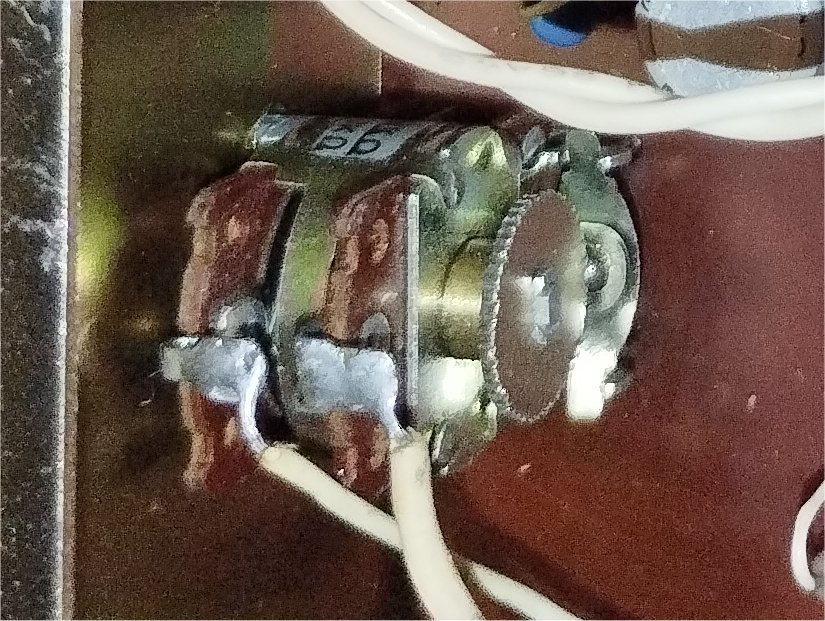

Όσο αφορά το ποτενσιόμετρο τελικά βρέθηκε κατάλληλο στην ....... Ιρλανδία,
αφού έπρεπε να έχουμε τα ακόλουθα:
Διαστάσεις σε imperial
Μήκος 1 ίντσα, πάχος 1/4 της ίντσας
Τιμή 100 K Ohm
Καμπύλη λογαριθμική
Άξονα στρογγυλό
Με μεσαία λήψη για μεταβλητό loudness
bonus: το γρανάζι με μπίλια για αίσθηση.



[dinos]

Αλλάχτηκαν και μερικοί ηλεκτρολυτικοί στο τροφοδοτικό και σε μερικά κρίσιμα μέρη στην πορεία του σήματος, χωρίς κάτι ιδιαίτερο.
Δεν έχω κρατήσει φωτογραφίες, άλλωστε πάει καιρός από την επισκευή.
Στις δοκιμές ο τελικός ήταν μια χαρά και εντός προδιαγραφών, πράγμα αξιοσημείωτο για ενισχυτή ηλικίας πάνω από μισό αιώνα!!!

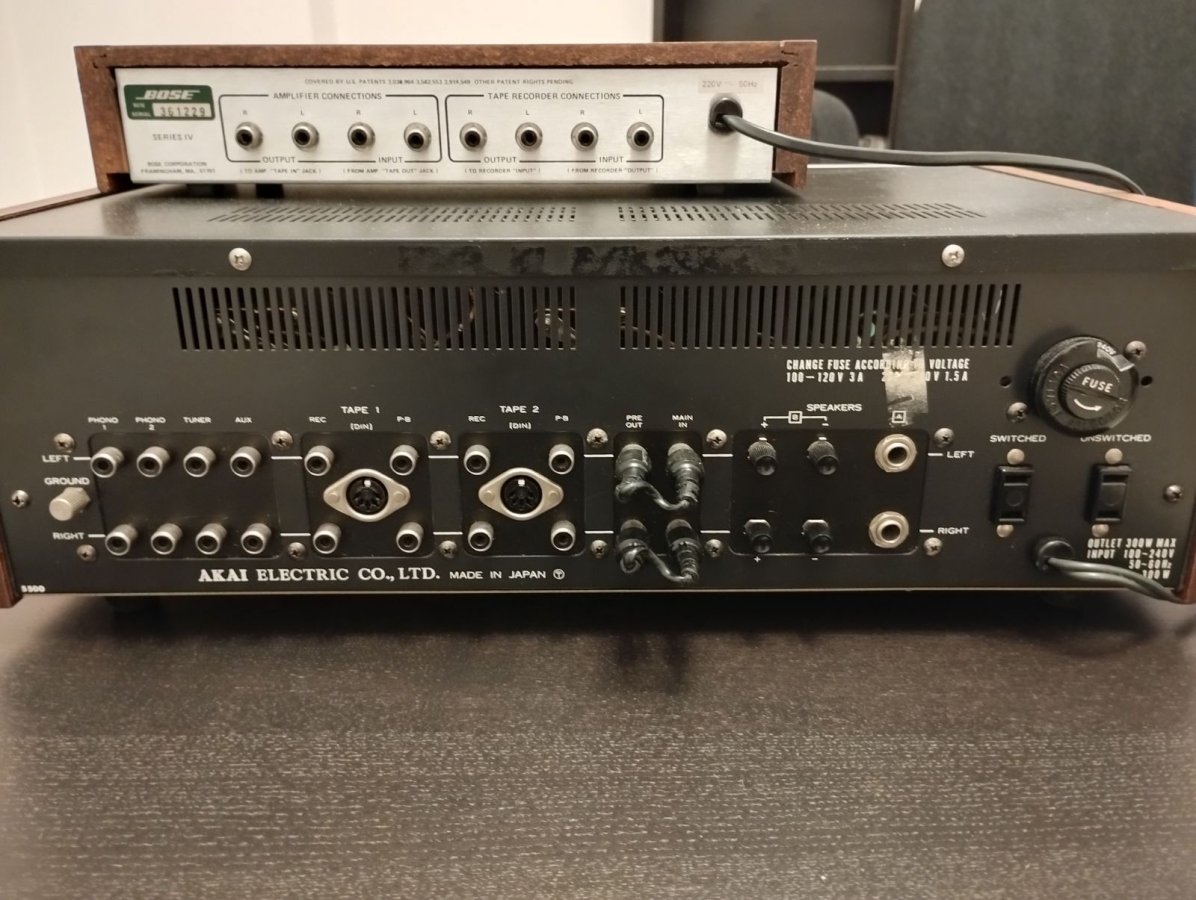

Επίσης έχει ξεχωριστή έξοδο προενισχυτή και είσοδο τελικού ενισχυτή, πράγμα πολύ βολικό για χρήση ισοσταθμιστή,
γι' αυτό και έγινε χρήση των Bose 901, των οποίων το ενεργό τμήμα είναι πάνω στο ενισχυτή.



[dinos]

Τελικά το μηχάνημα έπαιξε μια χαρά και αποτελεί μια πολύ όμορφη vintage πινελιά
ταιριασμένο με Bose 901, σε ένα σύγχρονο υπνοδωμάτιο με design 60s - 70s.



[vlad66]

Τελικά το μηχάνημα έπαιξε μια χαρά και αποτελεί μια πολύ όμορφη vintage πινελιά
ταιριασμένο με Bose 901, σε ένα σύγχρονο υπνοδωμάτιο με design 60s - 70s.

τα 901 τα θυμάμαι ως πολύ ογκώδη ηχεία με μεγάλο πλάτος πάνω σε ένα ποδάρι το καθένα...

το υπνοδωμάτιο πρέπει να είναι ίσα με όλο το διαμέρισμα που μένω....

θα ήθελα να ακούσω τον συνδυασμό, αν και αυτό είναι αδύνατο....



[dinos]

τα 901 τα θυμάμαι ως πολύ ογκώδη ηχεία με μεγάλο πλάτος πάνω σε ένα ποδάρι το καθένα...

το υπνοδωμάτιο πρέπει να είναι ίσα με όλο το διαμέρισμα που μένω....

θα ήθελα να ακούσω τον συνδυασμό, αν και αυτό είναι αδύνατο....

Ακριβώς έτσι είναι.
Το υπνοδωμάτιο του φίλου είναι μεγαλύτερο και απο το δικό μου καθιστικό - σαλόνι.
Ο συνδυασμός συμπληρώνεται από ένα κρυφό Bluetooth και στο αναλογικό
υπάρχει ένα Garrard 401 με SME 3009 και Stanton μάλλον 500 (δεν θυμάμαι ακριβώς).
Στο μέλλον σκοπεύω να του χαρίσω ένα κασετόφωνο της εποχής,
αφού φυσικά το επισκευάσω (tease ....όχι ιαπωνικό και προσιτό).



[AUDIOLYTIC]

Στο μέλλον σκοπεύω να του χαρίσω ένα κασετόφωνο της εποχής,
αφού φυσικά το επισκευάσω (tease ....όχι ιαπωνικό και προσιτό).

Για καποιο λογο μου ηρθε στο μυαλο η εικονα ενος Tandberg ................. ή μηπως NEAL ?



[dinos]

Σωστός το φτηνό αδερφάκι του δεύτερου.



[vlad66]

Σωστός το φτηνό αδερφάκι του δεύτερου.

φωτογραφίες δεν μπορούμε να δούμε ;;;



[dinos]

Είναι ένα NEAL 102, λυμένο γιατί είναι σε αναζήτηση του pinch roller.
Τυπικό κασετόφωνο των 70s.
Χωρίς ιδιαίτερα υψηλές προδιαγραφές, αλλά μηχανολογικά είναι αλλού.
Έφτασε στα χεριά μου κατά τύχη και μου κέντρισε το ενδιαφέρον.
Χρόνος να υπάρχει και θα δούμε και φωτό.



[trav]

αν δεν το έχεις πετύχει ήδη, εδώ έχει πολλές πληροφορίες για τα μηχανολογικά και ηλεκτρονικά του



[supersonic]

Ας ανεβάσω και γω το προχτεσινό προτζεκτάκι τουλάχιστον στην πρώτη του φάση.

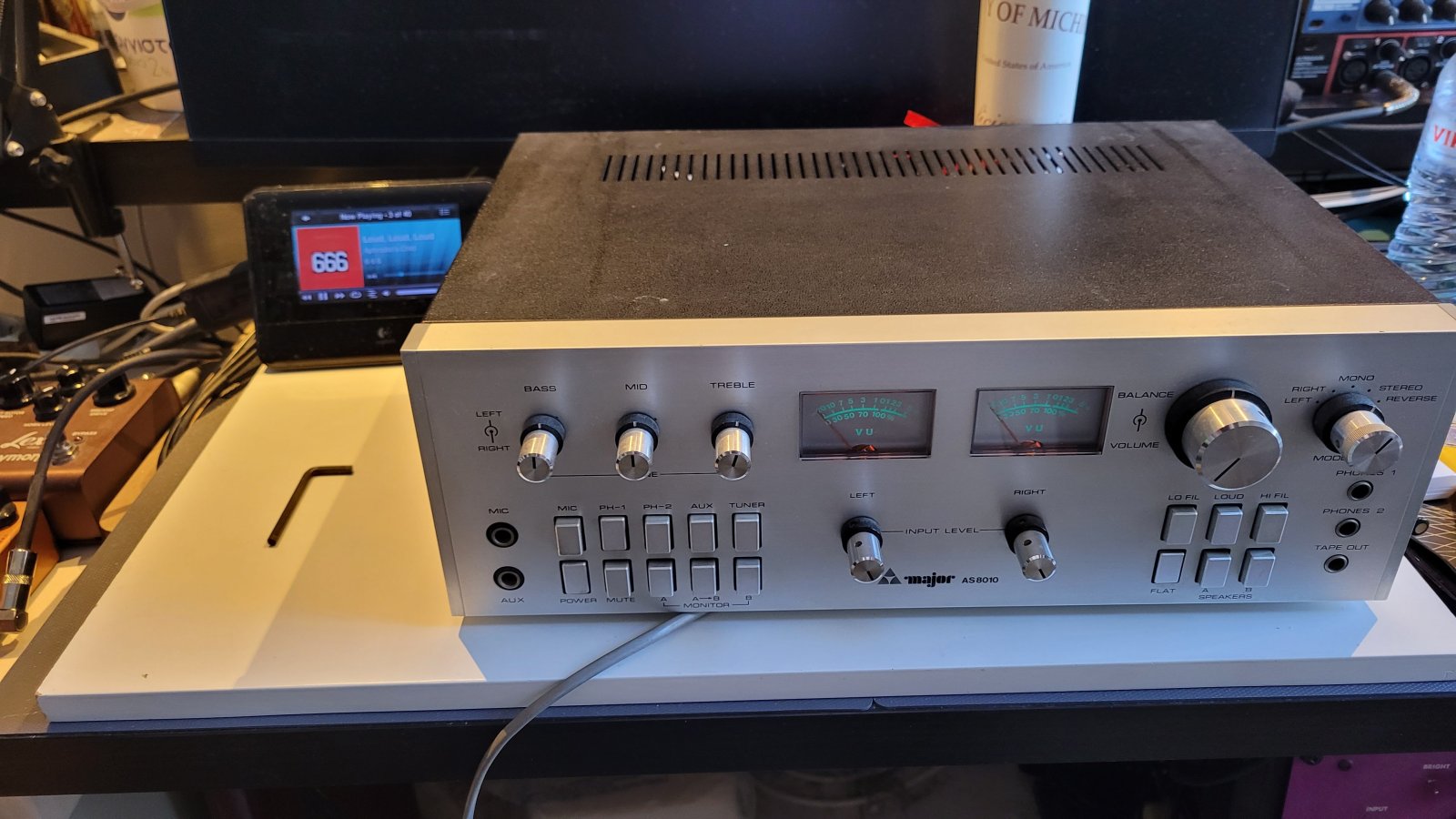

Ενισχυτής Major AS8010 από τα μέσα της δεκαετίας 1970.
Ήταν ο βασικός μου ενισχυτής (και πρώτος "καλός") έως περίπου το 1986 όποτε αντικαταστάθηκε από έναν arcam D290.
Είναι βέλγικη προσέγγιση, σχεδίαση με υλικά προφανώς απο Ιαπωνία και υλοποίηση.
Μετά από σχεδόν 40 χρόνια στην άκρη και κακές συνθήκες αποθήκευσης, αποφάσισα να δω σε τι κατάσταση είναι, αν και είχε δοκιμαστεί πριν καμιά 10ριά χρόνια ξανά.
Σε γενικές γραμμές είχε πολλά προβλήματα επαφών στα δεκάδες ποτ και πιεστικούς διακόπτες που διαθέτει.
Ετσι μετά το πρώτο βήμα του καθαρισμού από τη σκόνη, προσεγγίστηκαν με "σχετική" ευκολία όλα τα σημεία λίπανσης, καθώς κάποιες πλακέτες είναι διόροφες. Πάντως το μηχάνημα λύνεται εύκολα και από κάτω και από την πρόσοψη και υπάρχει εύκολη πρόσβαση στο 80% των εξαρτημάτων.
Οι ηλεκτρολυτικοί είναι οπτικά πολύ καλοί. Μέχρι στιγμής ακούγεται άψογα, και θα το σκεφτώ αν θα προχωρήσω σε αντικατάστασή τους, προληπτικά καθώς δεν έχω εξοπλισμό για μετρημά τους.

Εδω το προηγούμενο μοντέλο 8000 με ξύλινα πλαϊνά
Υπήρχε και το 8010Α, με χερούλια για ρακ

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

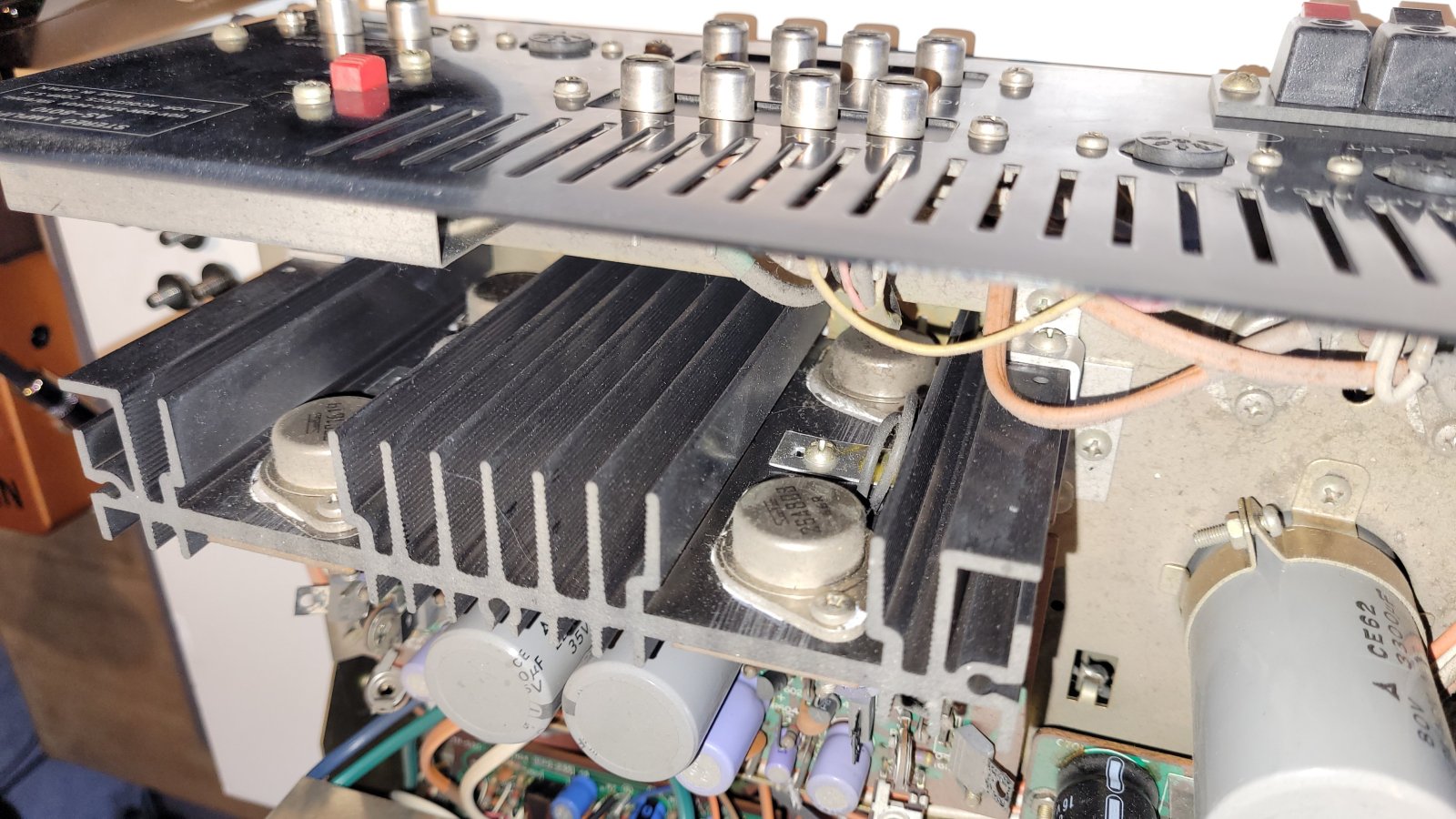

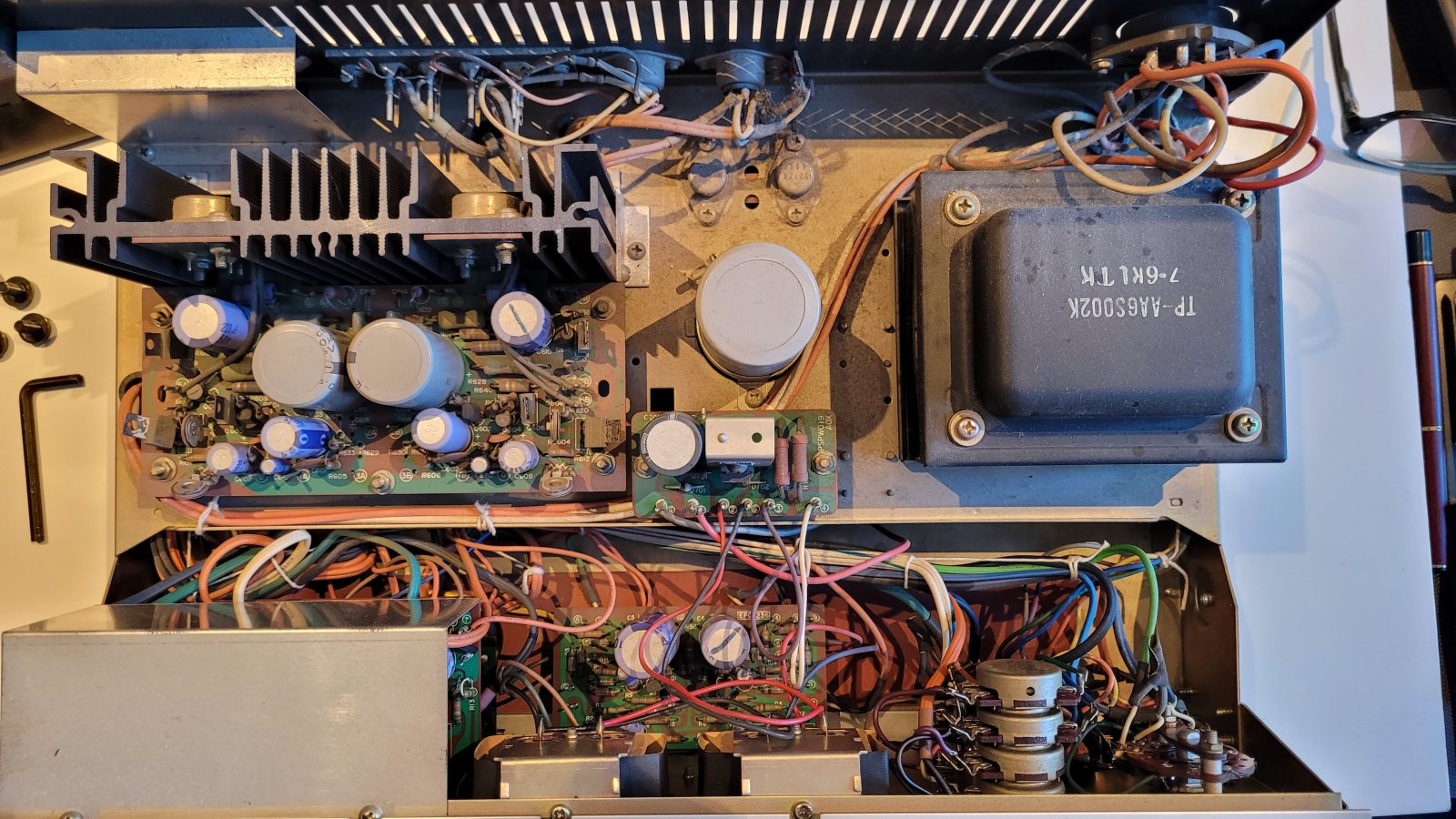

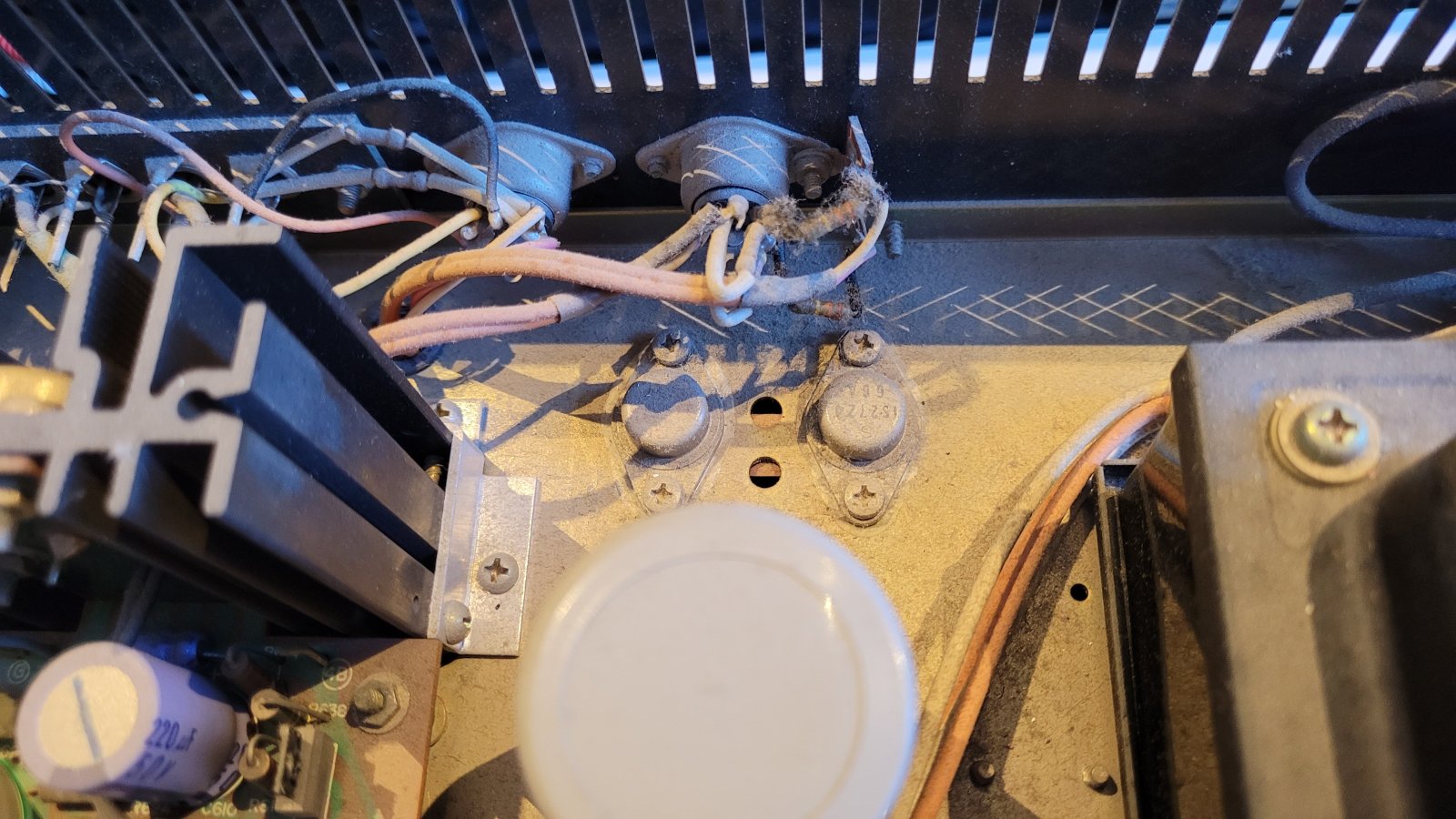

Εδω μερικές φωτό από τον δικό μου και ενα βιντεάκι με τα μπλε του vu

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Οι φωτό ως συνήθως είναι πριν το καθάρισμα όταν ακόμα έχεις...υπομονή. Μετά...βιάζεσαι να το κλείσεις.



[vlad66]

Αυτά τα μηχανήματα είναι πανέμορφα!

Δεν χορταίνεις να τα κοιτάς.....
