Ας ανεβάσω και γω το προχτεσινό προτζεκτάκι τουλάχιστον στην πρώτη του φάση.
Ενισχυτής Major AS8010 από τα μέσα της δεκαετίας 1970.
Ήταν ο βασικός μου ενισχυτής (και πρώτος "καλός") έως περίπου το 1986 όποτε αντικαταστάθηκε από έναν arcam D290.
Είναι βέλγικη προσέγγιση, σχεδίαση με υλικά προφανώς απο Ιαπωνία και υλοποίηση.
Μετά από σχεδόν 40 χρόνια στην άκρη και κακές συνθήκες αποθήκευσης, αποφάσισα να δω σε τι κατάσταση είναι, αν και είχε δοκιμαστεί πριν καμιά 10ριά χρόνια ξανά.
Σε γενικές γραμμές είχε πολλά προβλήματα επαφών στα δεκάδες ποτ και πιεστικούς διακόπτες που διαθέτει.
Ετσι μετά το πρώτο βήμα του καθαρισμού από τη σκόνη, προσεγγίστηκαν με "σχετική" ευκολία όλα τα σημεία λίπανσης, καθώς κάποιες πλακέτες είναι διόροφες. Πάντως το μηχάνημα λύνεται εύκολα και από κάτω και από την πρόσοψη και υπάρχει εύκολη πρόσβαση στο 80% των εξαρτημάτων.
Οι ηλεκτρολυτικοί είναι οπτικά πολύ καλοί. Μέχρι στιγμής ακούγεται άψογα, και θα το σκεφτώ αν θα προχωρήσω σε αντικατάστασή τους, προληπτικά καθώς δεν έχω εξοπλισμό για μετρημά τους.

Εδω το προηγούμενο μοντέλο 8000 με ξύλινα πλαϊνά
Υπήρχε και το 8010Α, με χερούλια για ρακ

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Εδω μερικές φωτό από τον δικό μου και ενα βιντεάκι με τα μπλε του vu

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Οι φωτό ως συνήθως είναι πριν το καθάρισμα όταν ακόμα έχεις...υπομονή. Μετά...βιάζεσαι να το κλείσεις.

Όμορφο μηχάνημα. Τότε που όλα είχαν κουμπιά και όχι μενού.
Σίγουρα θέλουν καθάρισμα οι διακόπτες και το εσωτερικό.
Προσωπικά τόσα χρόνια δεν έχει χρειαστεί να αλλάξω διακόπτη σε κανένα παλιό μηχάνημα.
Εκείνο που εύχομαι να μην βγάλει βλάβη, είναι το συνδυαστικό ποτενσιόμετρο (balance και volume και μεσαία λήψη στο volume).



[supersonic]

Όμορφο μηχάνημα. Τότε που όλα είχαν κουμπιά και όχι μενού.
Σίγουρα θέλουν καθάρισμα οι διακόπτες και το εσωτερικό.
Προσωπικά τόσα χρόνια δεν έχει χρειαστεί να αλλάξω διακόπτη σε κανένα παλιό μηχάνημα.
Εκείνο που εύχομαι να μην βγάλει βλάβη, είναι το συνδυαστικό ποτενσιόμετρο (balance και volume και μεσαία λήψη στο volume).

καλό πράγμα τα κουμπιά, είτε στο στέρεο είτε στο αμάξι....

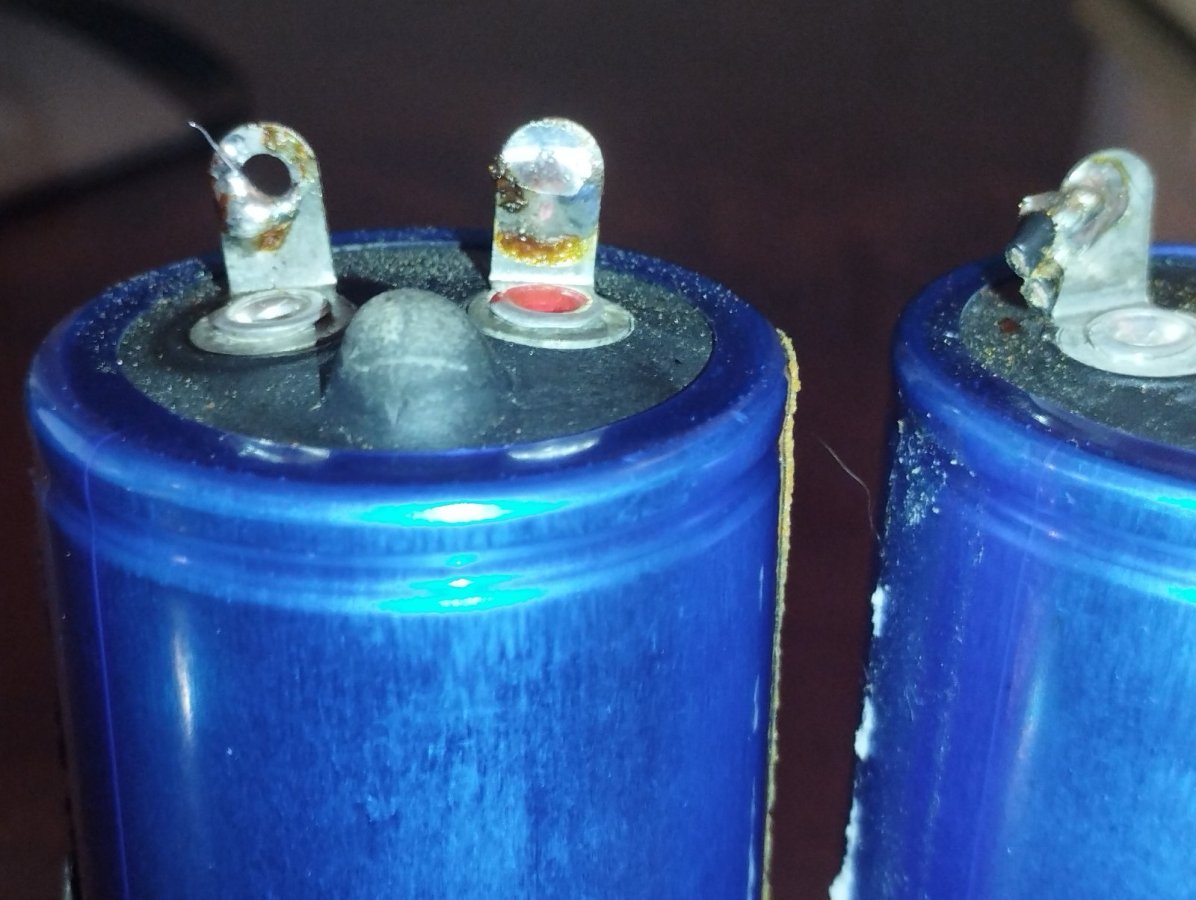

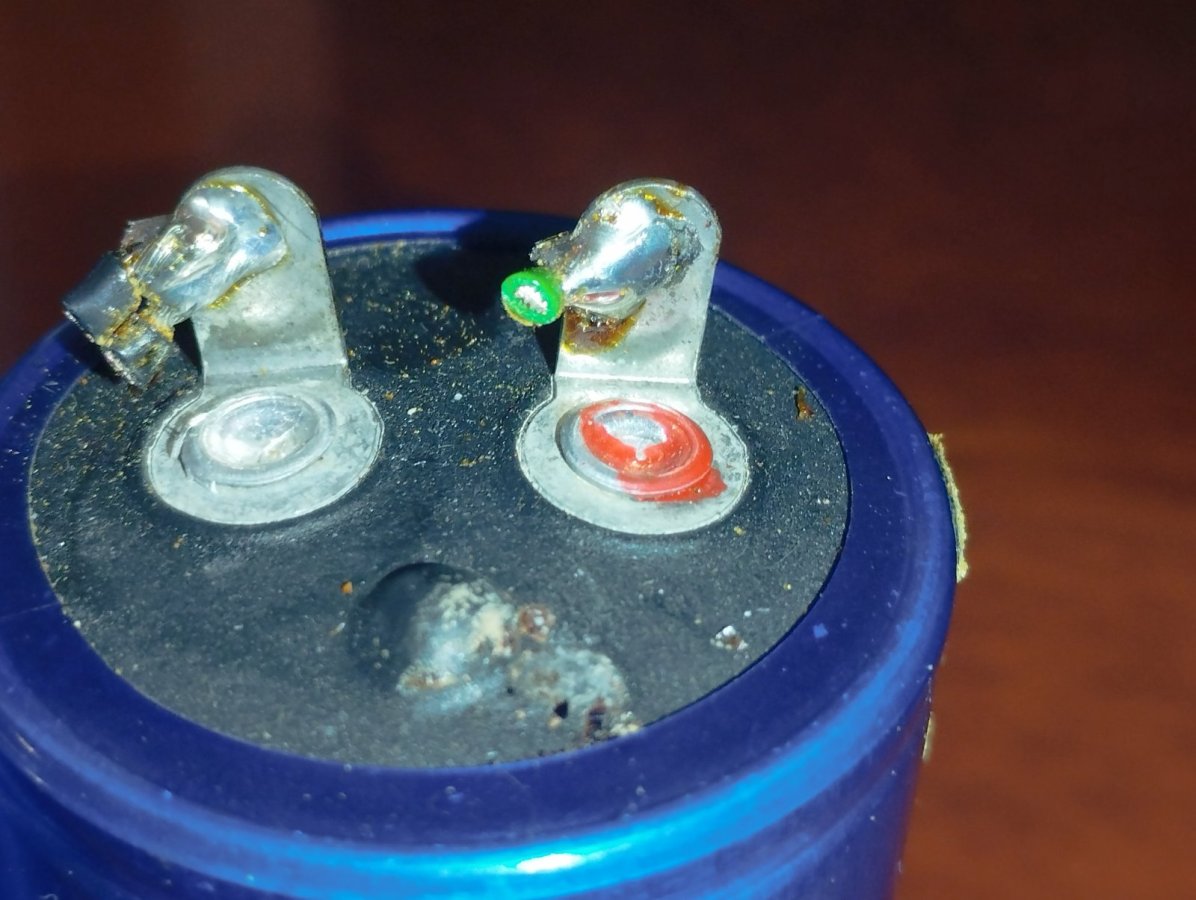

Ολα καθαρίστηκαν. Οι πυκνωτές δείχνουν άψογοι, αλλά θα περάσει λίγος χρόνος σε απλή ακρόαση.
Το ποτενσιόμετρο που λες, όντως το πιό δύσκολο, για να βρεις από που θα ψεκάσεις.



[dinos]

Συμφωνώ, θέλει πολύ προσοχή σε ότι φτιάχνουμε.
Στατίνες και προσευχές.



[dinos]

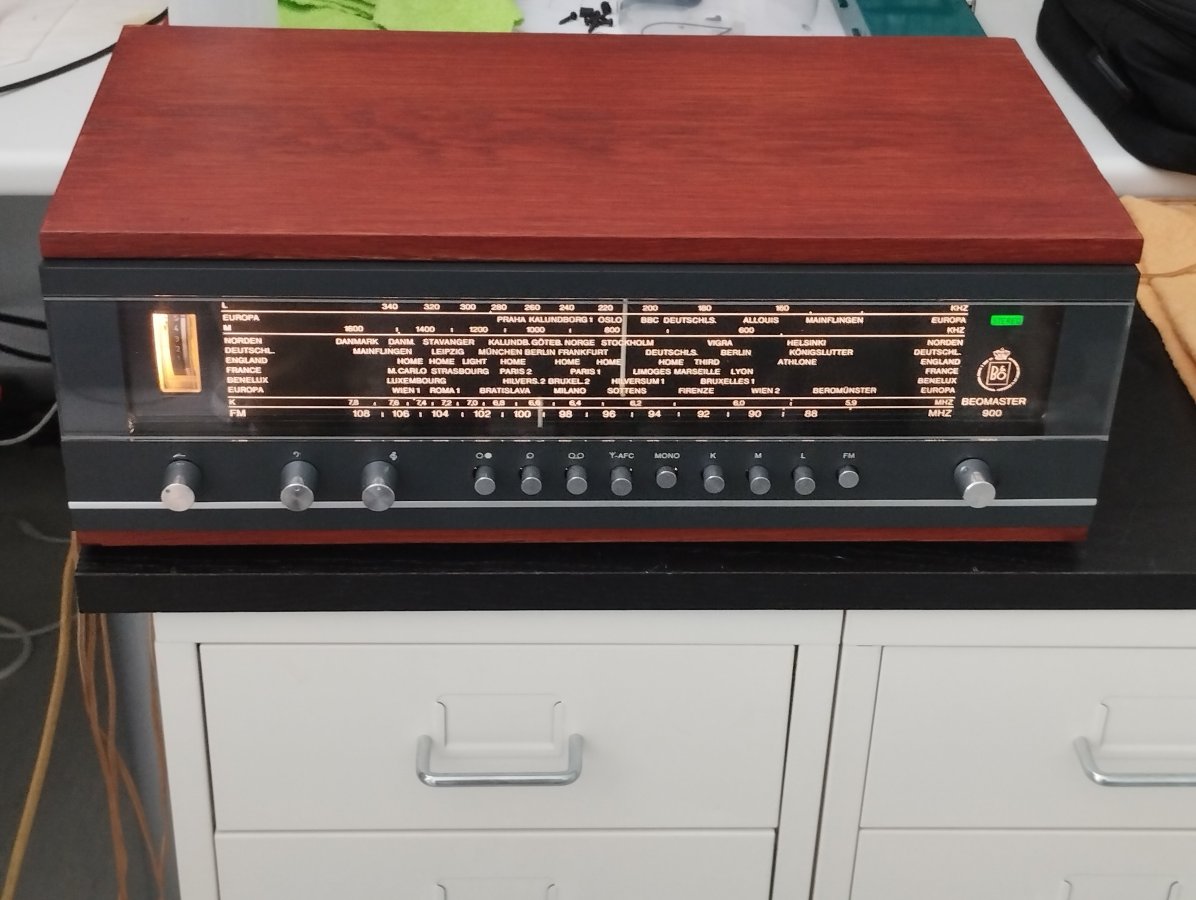

Αγόρασα πριν μερικά χρόνια ένα B&O 900 σε πολύ καλή τιμή και κατάσταση με σκοπό την δημιουργία ενός οικιακού στέρεο των ΄60 (γι’ αυτό το project θα μιλήσουμε μια άλλη φορά).
Το επέλεξα διότι ήταν ο πρώτος ενισχυτής της B&O υλοποιημένος αποκλειστικά με τρανζίστορ γερμανίου (κυρίως PNP).
Η έξοδος ήταν 5 W στο κανάλι και είχε από τότε (1964) πλήρη κλίμακα FM (88 – 108 MHz), ενώ ο ακωδικοποιητής των FM stereo ήταν option, αν και στην περίπτωση μου υπάρχει.


Σε μια δοκιμή πριν το καλοκαίρι άρχισε να ακούγεται ένα δυνατός ήχος σαν βόμβας που δυνάμωνε και σταδιακά χειροτέρευε.
Αποδείχθηκε ότι ήταν ο Μ/Τ του οποίου τα βερνίκια είχαν ξεραθεί και κάποια στιγμή υπερθέρμανσης μας άφησε χρόνους.

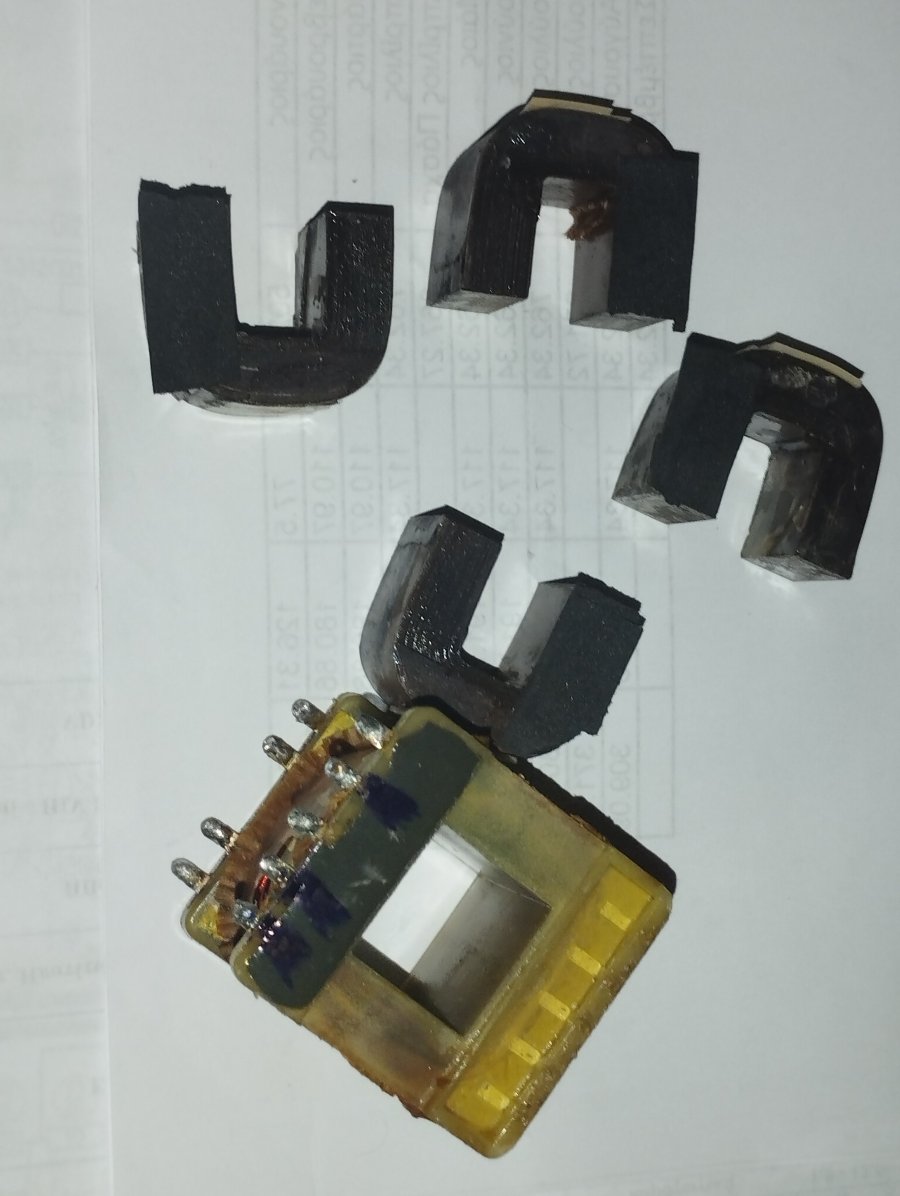

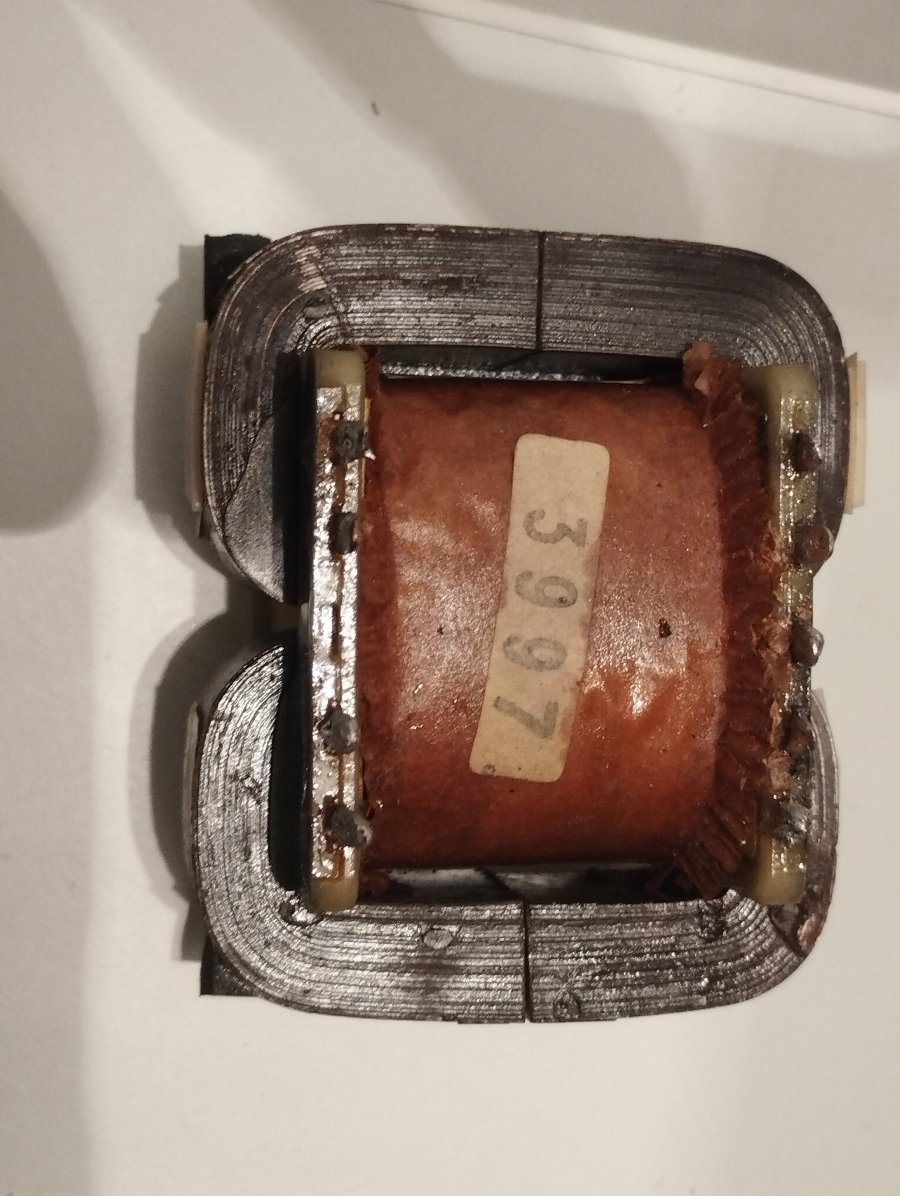

Στην αφαίρεση του μετασχηματιστή ο πυρήνας άρχισε να ξεκολλάει και τελικά διαλύθηκε αφήνοντας τα επίσης καμένα τυλίγματα.



[dinos]

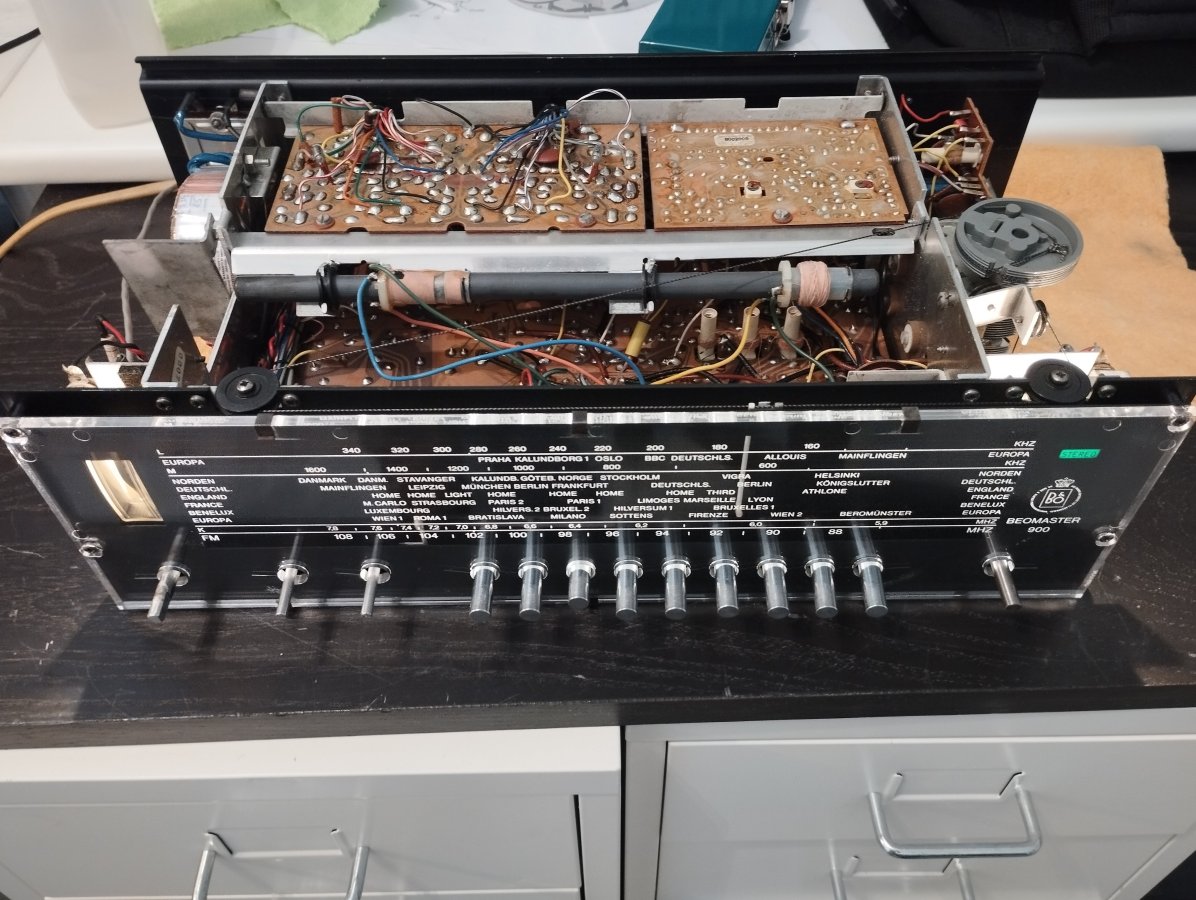

Το πρώτο θετικό ήταν πως όλο τo υπόλοιπο κύκλωμα (ραδιόφωνο, προενισχυτής, tone control, tuner)
δούλευε μια χαρά (τρόπος του λέγειν), όταν το τροφοδότησα με εργαστηριακό τροφοδοτικό.
Ξεκινάει λοιπόν η επισκευή και εδώ αρχίζουν τα δύσκολα.



[dinos]

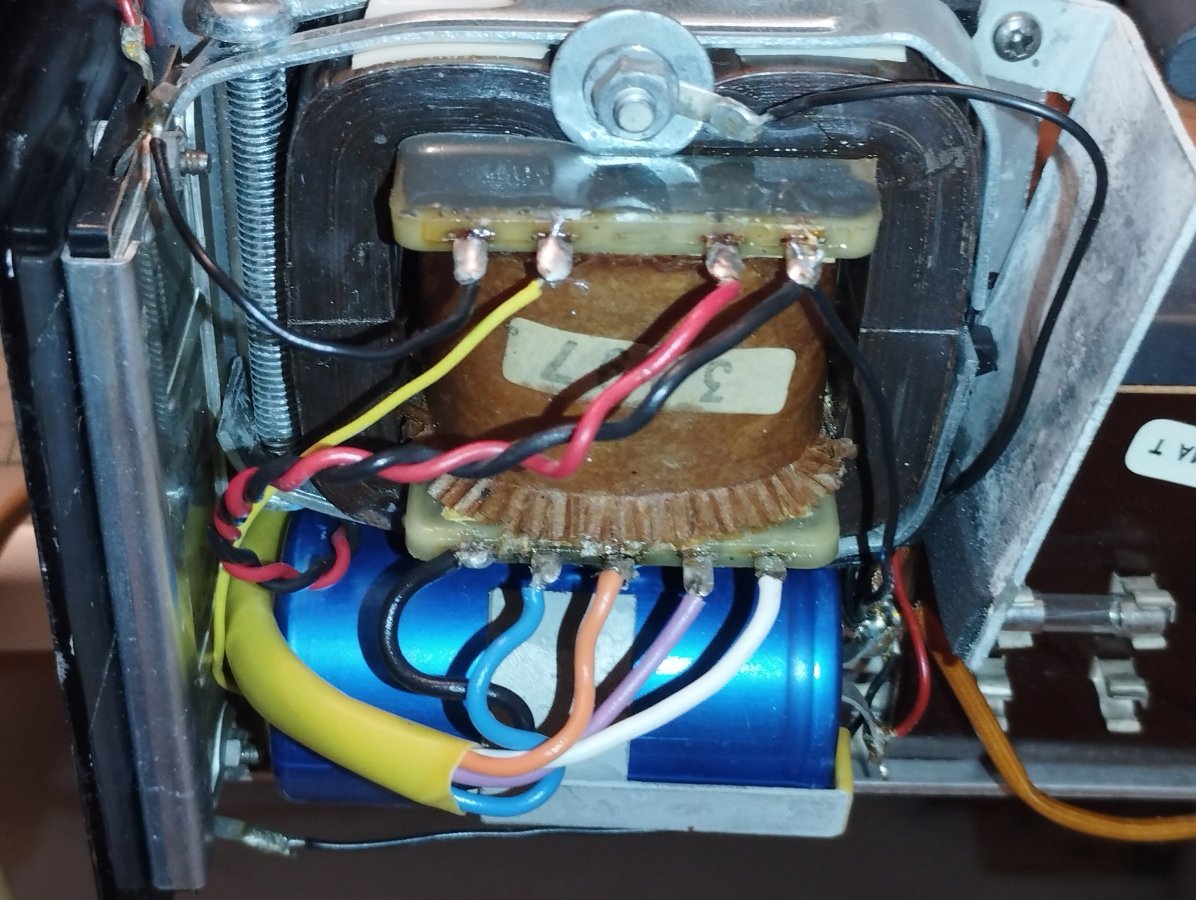

Το παλιός Μ/Τ είχε δύο τυλίγματα, το πρώτο και ισχυρότερο έδινε 25V (~50W) και το δεύτερο 6,3V για το φωτισμό (~ 3W).

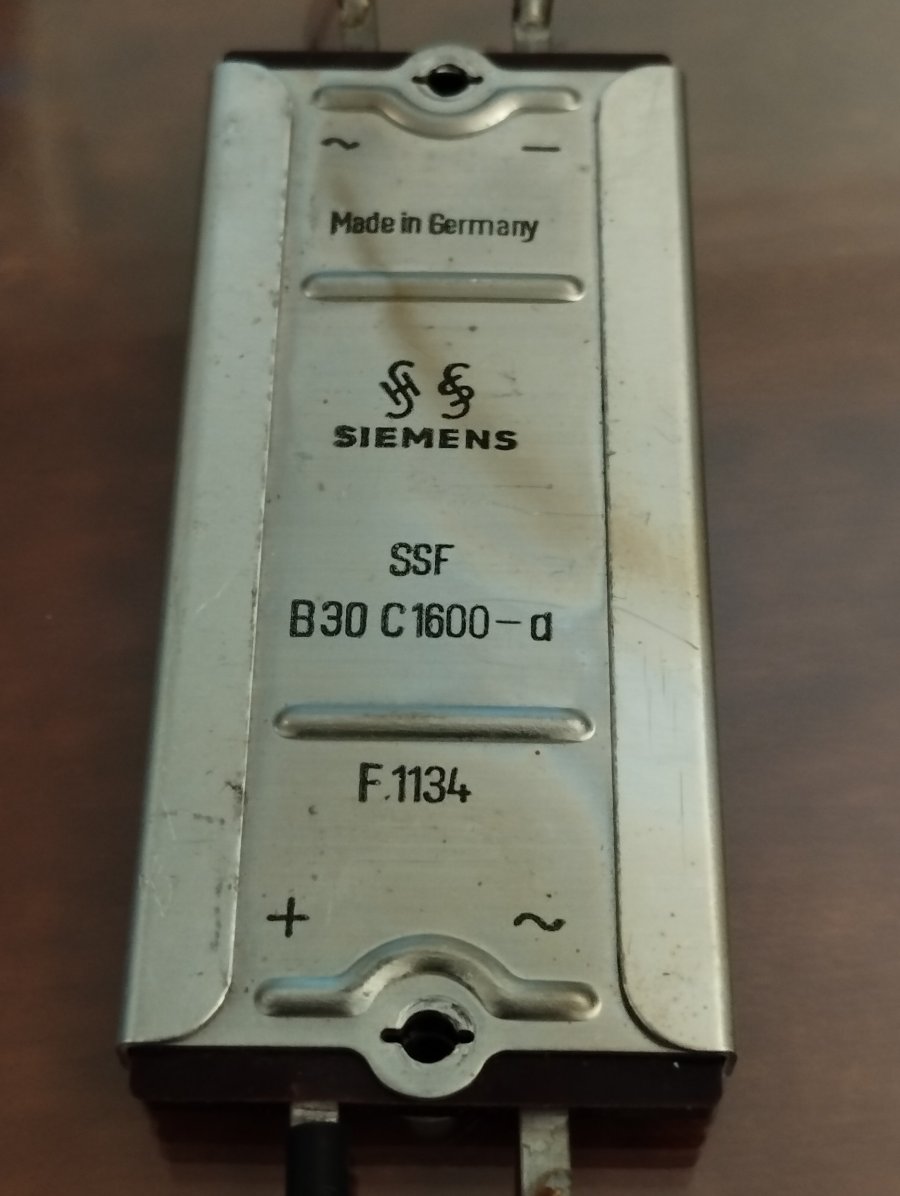

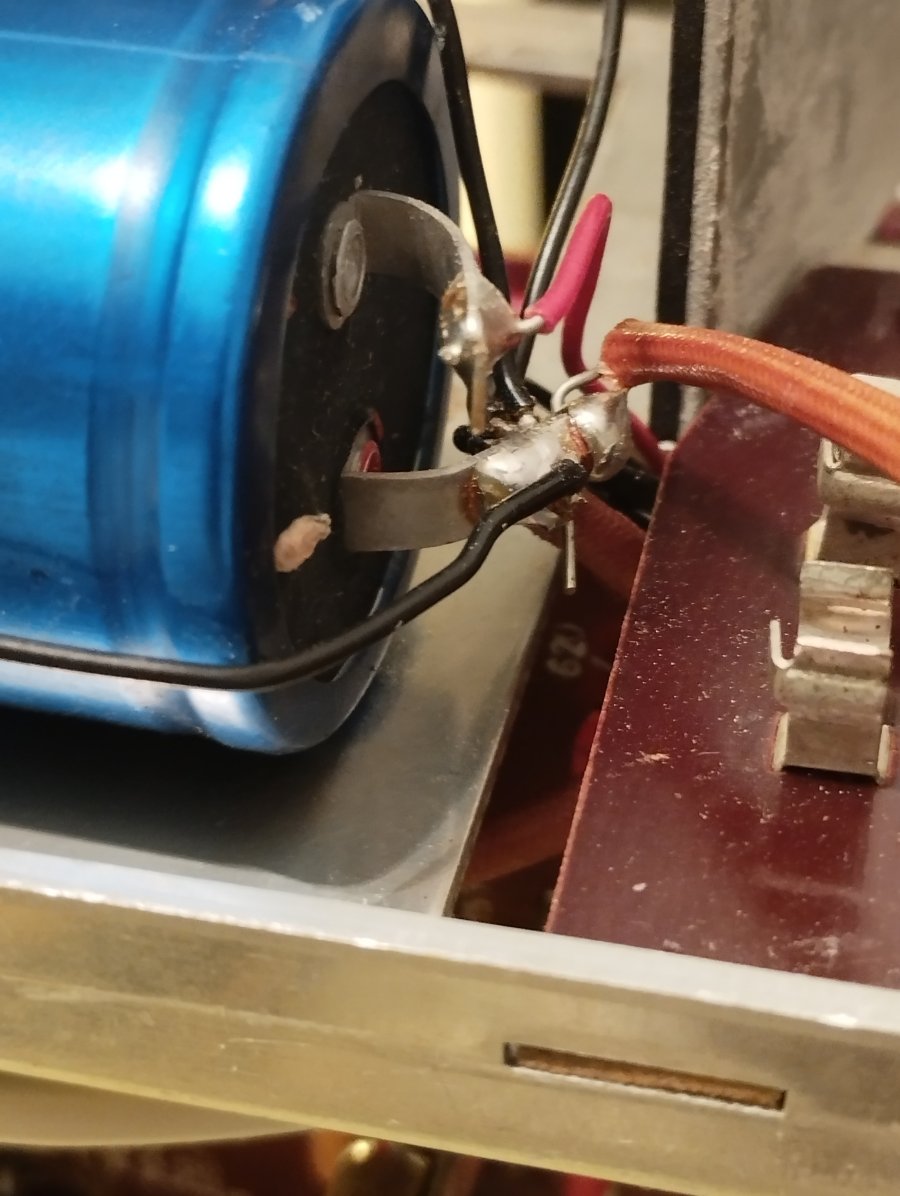

Ο Μ/Τ τροφοδοτεί μια γέφυρα πλήρους ανόρθωσης σεληνίου, που με τη σειρά της εξομαλύνεται από ένα πυκνωτή 1000 μF
και στην συνέχεια ακολουθεί σταθεροποίηση μέσω τρανζίστορ γερμανίου.
Απέκλεισα την περίπτωση να βρω ίδιο Μ/Τ από ένα παλιό ίδιο μηχάνημα, σε ρόλο δότη ανταλλακτικών.
Μιλάμε για υλικά 60 ετών, ενώ η ποιότητα του παλαιού Μ/Τ δεν ήταν κάτι ιδιαίτερο.
Αποφασίστηκε να αλλαχθούν τα τμήμα του τροφοδοτικού, πριν την σταθεροποίηση, διότι ο πυκνωτής εξομάλυνσης ήταν ήδη 60 ετών,
ενώ διατηρήθηκε η γέφυρα σεληνίου παρά το ότι οι συγκεκριμένες γέφυρες ανόρθωσης δεν φημίζονται για τις καλές τους επιδόσεις, ιδιαίτερα σε βάθος χρόνου.
Τέλος πάντων το αποφάσισα διότι θέλω στα vintage μηχανήματα, να επισκευάζω μόνο τα απαραίτητα



[dinos]

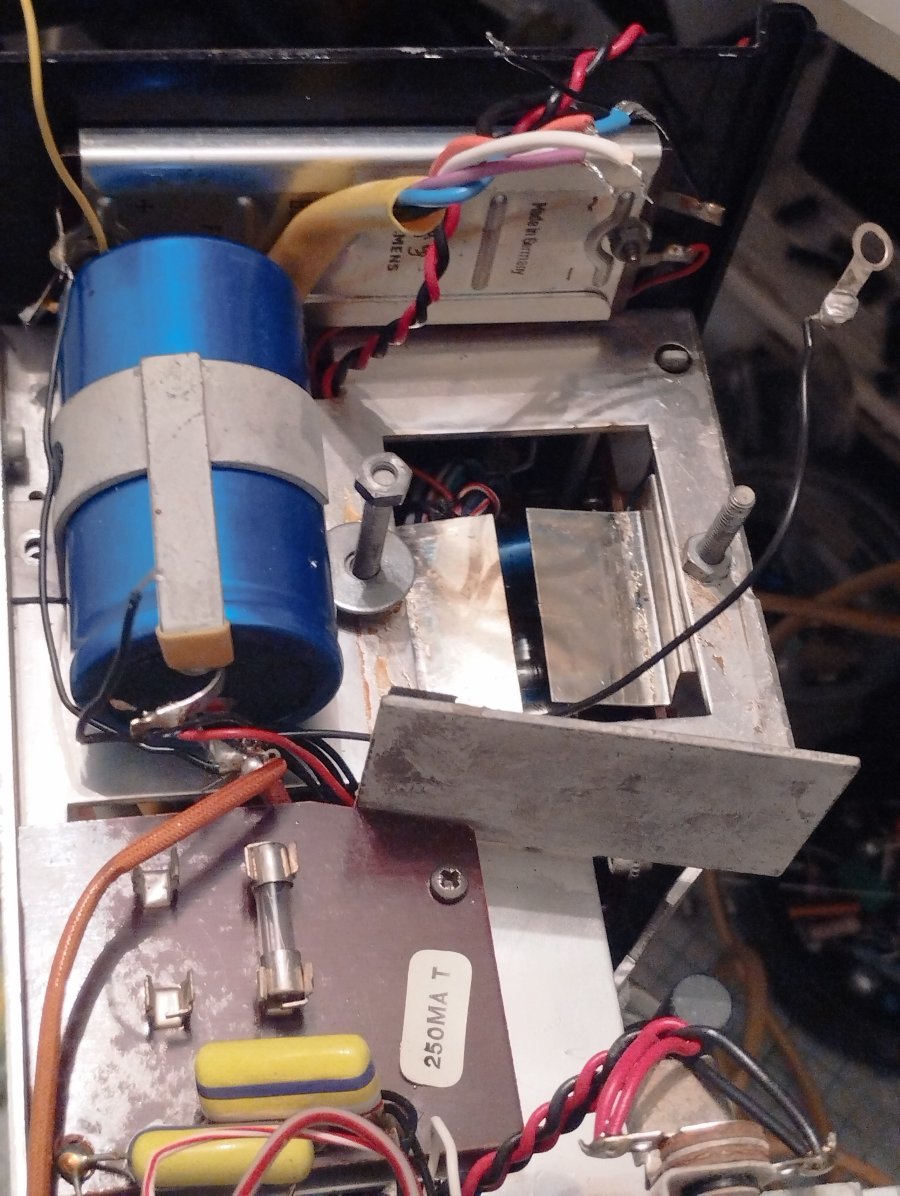

Δυστυχώς δεν κατέστη δυνατή η παραγγελία Μ/Τ με τα ανωτέρω τυλίγματα στην Ελλάδα, οπότε και παραγγέλθηκε κάτι γενικότερο από Γερμανία

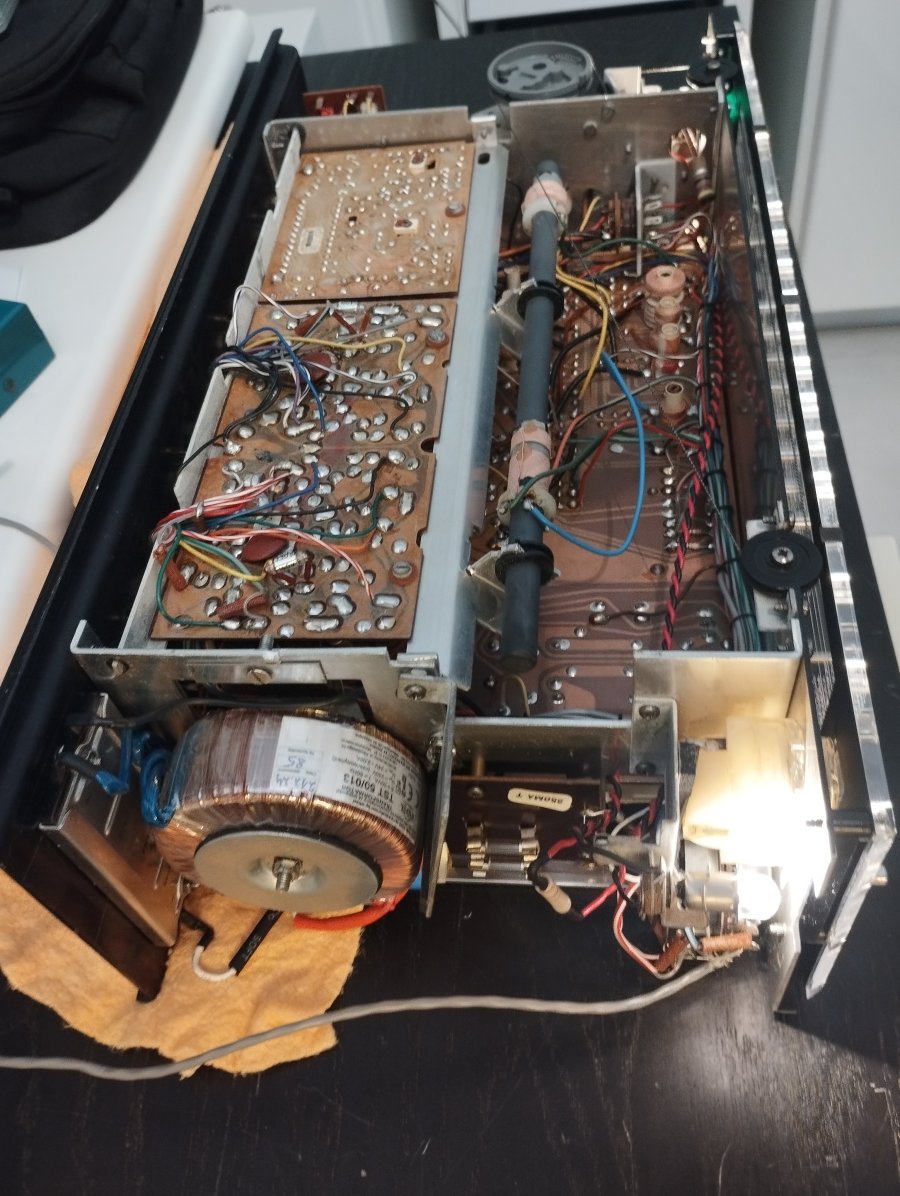

δηλαδή ένας Μ/Τ 24 V 60W (σωστή ισχύς και τοροειδής με βολικές διαστάσεις).
Δευτερεύων με 6,3V δεν υπάρχει, οπότε προκύπτει πρόβλημα για τις τάσεις στις λάμπες φωτισμού (2Χ6,3V 200mA).
Αποφάσισα να χρησιμοποιήσω την υφισταμένη τάση των 32V αλλά μια μείωση από το 32 V στα 6V είναι πολύ μεγάλη για συνολικά 400mA ρεύμα (10W κατανάλωση).

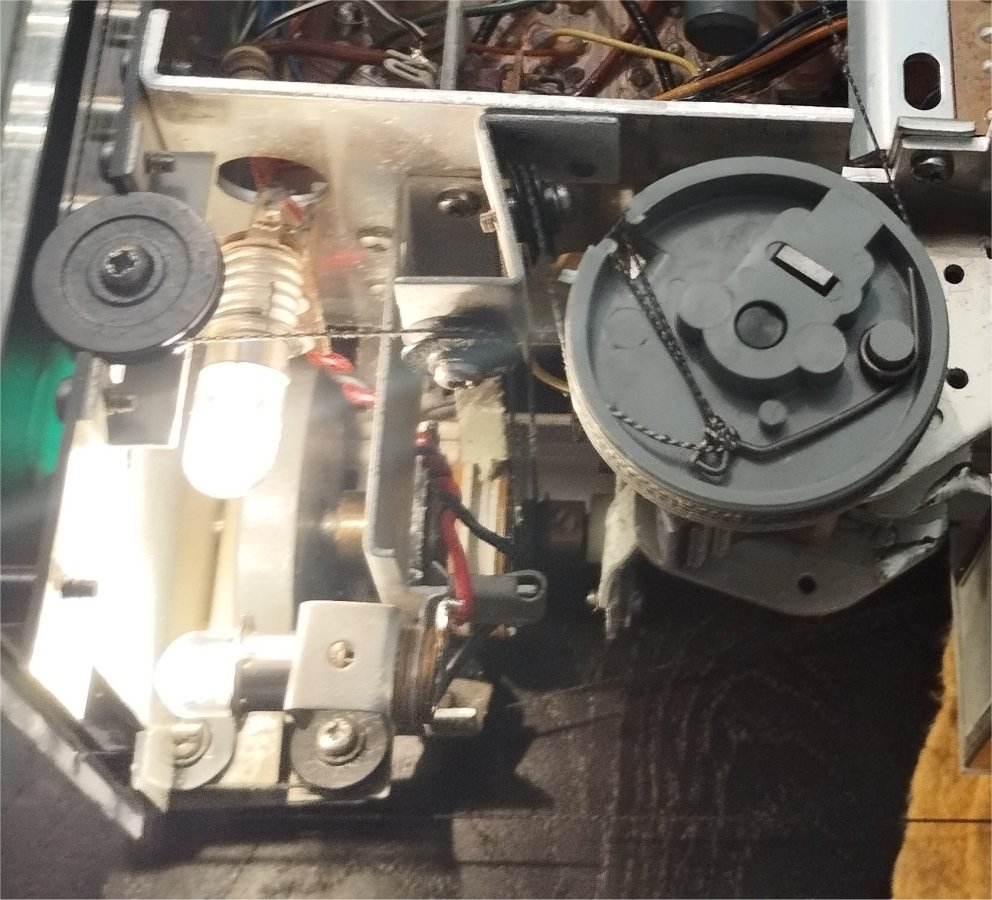

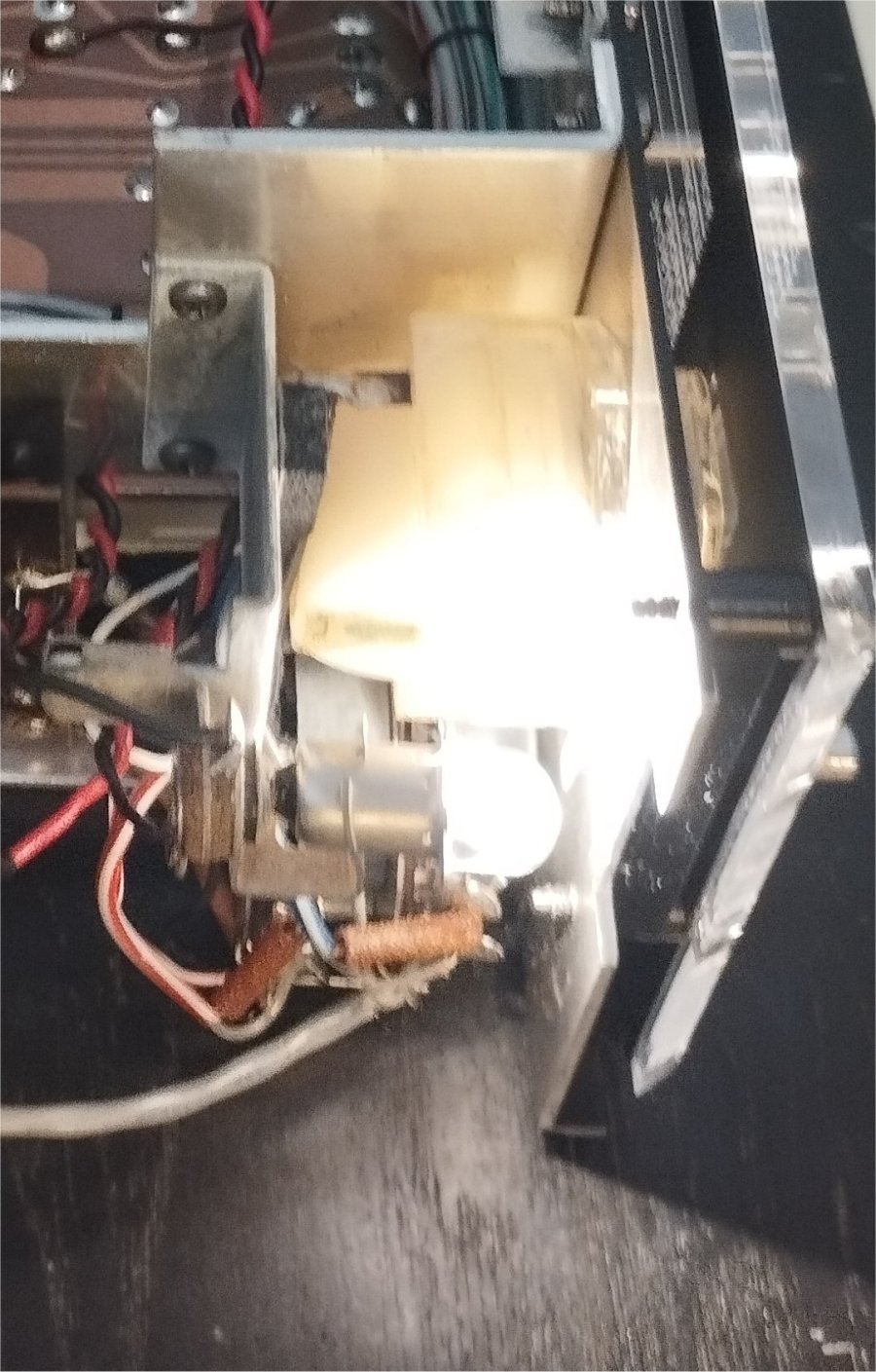

Έτσι αποφάσισα να χρησιμοποιήσω συμβατές led λάμπες στα 18V, που έχουν πολύ μικρότερο ρεύμα (20mA).
Η σύνδεση του φωτισμού άλλαξε από παράλληλη σε σειρά, ώστε με τα 32V η κατανάλωση έφτασε περίπου το 0,5W.
Το αποτέλεσμα του φωτισμού ήταν μια χαρά .....κρύο και φυσικό (led warm white).



[vlad66]

Οι κλίμακες (συχνότητες) στο ραδιόφωνο πάνε από τα δεξιά προς τα αριστερά.. δεν το έχω ξαναδεί αυτό... πολύ μου άρεσε !

Γενικά είναι πολύ όμορφο μηχάνημα, αν και θα ήθελα το knob του volume να ήταν μεγαλύτερο.



[dinos]

Ο ήχος χάλια.....μάλλον αναμενόμενο διότι τα μηχανήματα αυτά ήσαν προορισμένα να παίξουν με μικρά χάρτινα μεγάφωνα,
σε ανοιχτές κονσόλες, με συνέπεια οι καμπύλες της απόκρισης ήσαν τουλάχιστον υστερικές.
Το loudness υπερβολικό.



[dinos]

Σε μεγαλύτερη ισχύ τα πράγματα παρέμεναν άσχημα ενώ η διαφορά μεταξύ των καναλιών
ήταν άθλια διότι τα ποτενσιόμετρα των tone controls είχαν αρχίσει να διαλύονται.



[dinos]

Η αλλαγή τους ήταν χωρίς νόημα διότι και τον ήχο χαλούσαν και δύσκολα θα τα έβρισκα (διάμετρος άξονα 4mm και μήκος άξονα 4cm).
Έκρινα πως θα τα άφηνα στη θέση τους και θα παράκαμπτα το κύκλωμα των tone control,
πράγμα όχι τόσο απλό διότι το κύκλωμα των tone control ήταν στην ανάδραση του ενισχυτή.
Επίσης αποφάσισα να απομονώσω και το υπερβολικό loudness τoυ ενισχυτή.

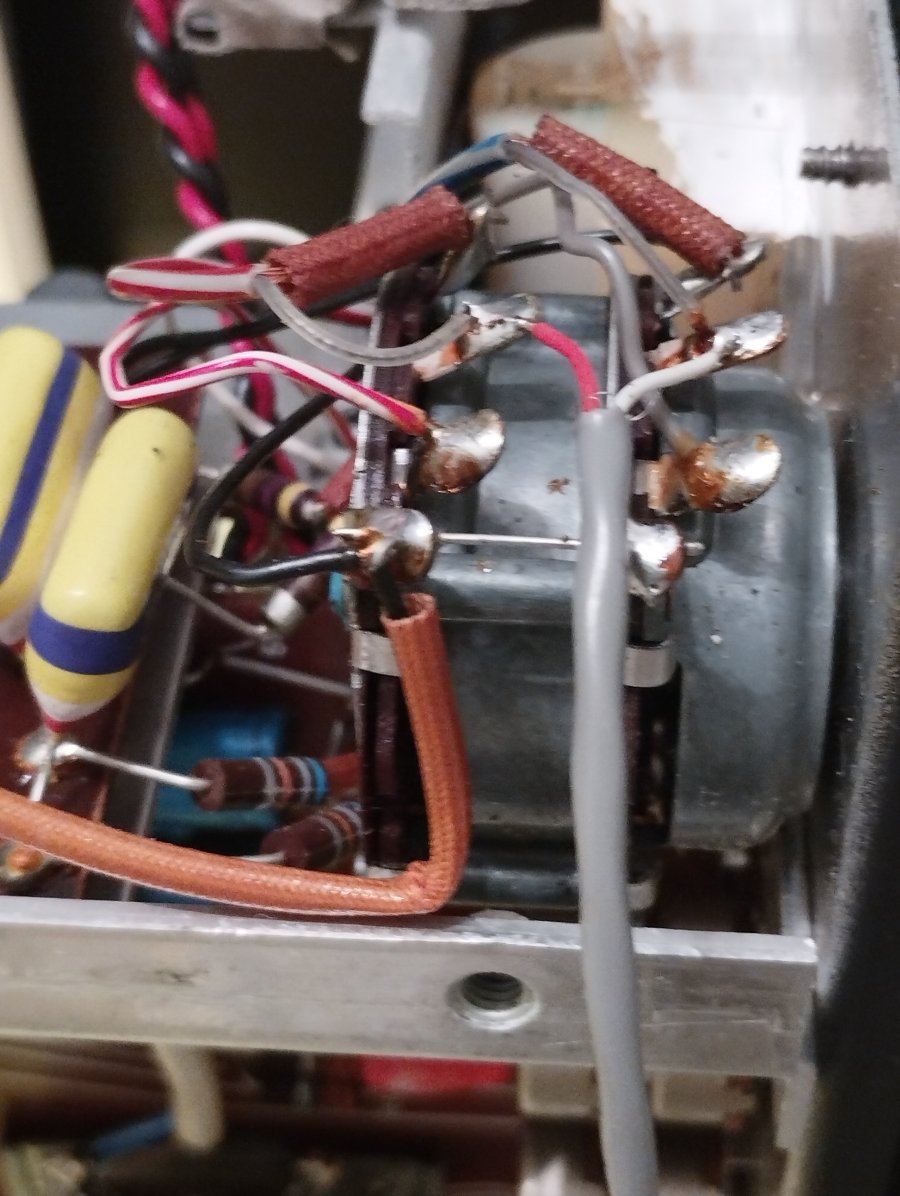

Στη φωτογραφία το volume control γραμμικό με μεσαία λήψη για το loudness και πρόσθετη λήψη για την μετατροπή σε λογαριθμικό.
Αν χαλάσει άντε βρες ποτενσιόμετρο διπλό με ....4 λήψεις.



[dinos]

Αντικατέστησα το κύκλωμα των tone controls με νέα ανάδραση με μια αντίσταση 1Khom
και με απόζευξη συνεχούς με ένα bipolar πυκνωτή και το πράγμα έφτιαξε αρκετά.

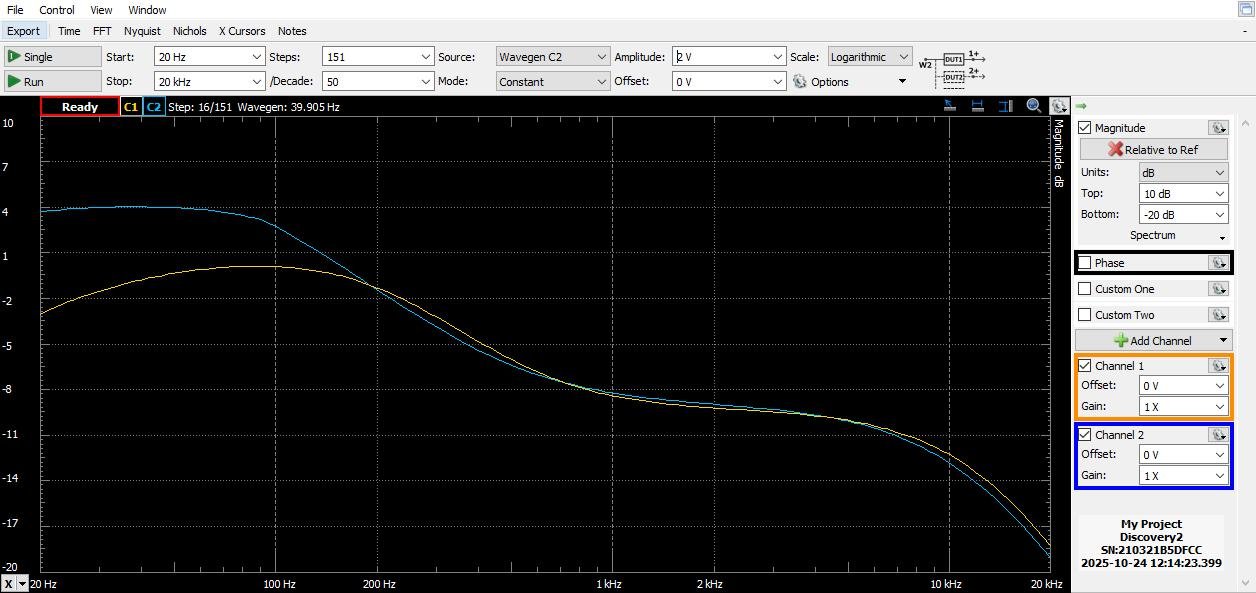

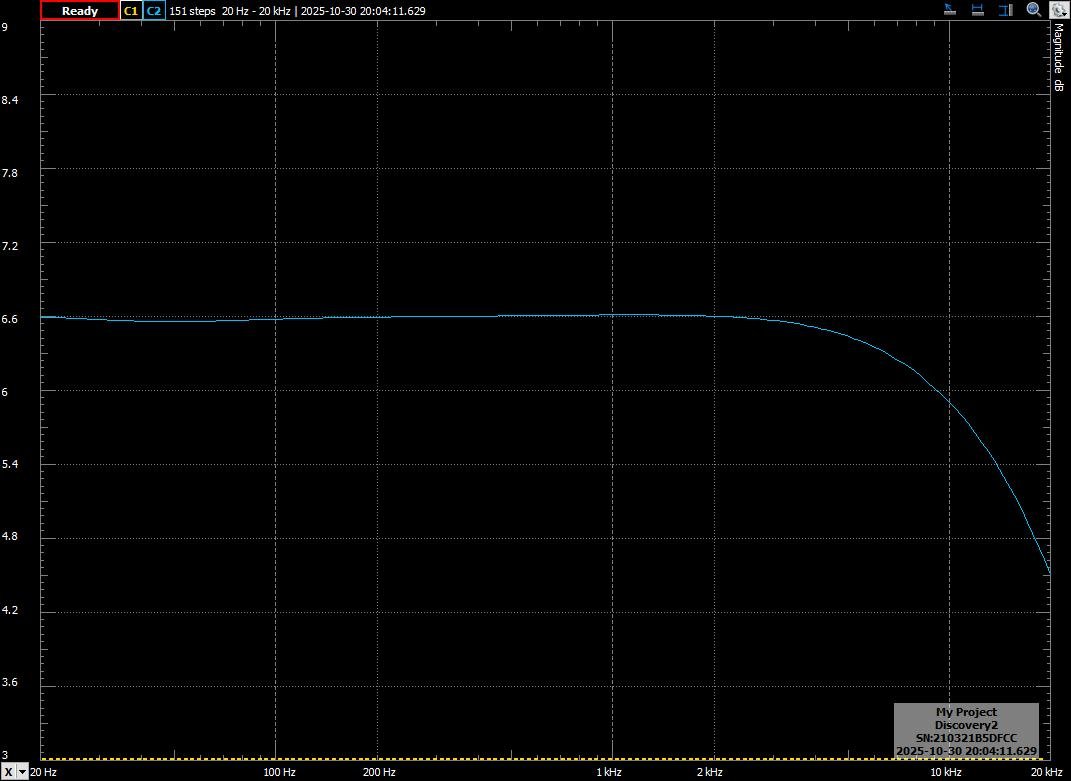

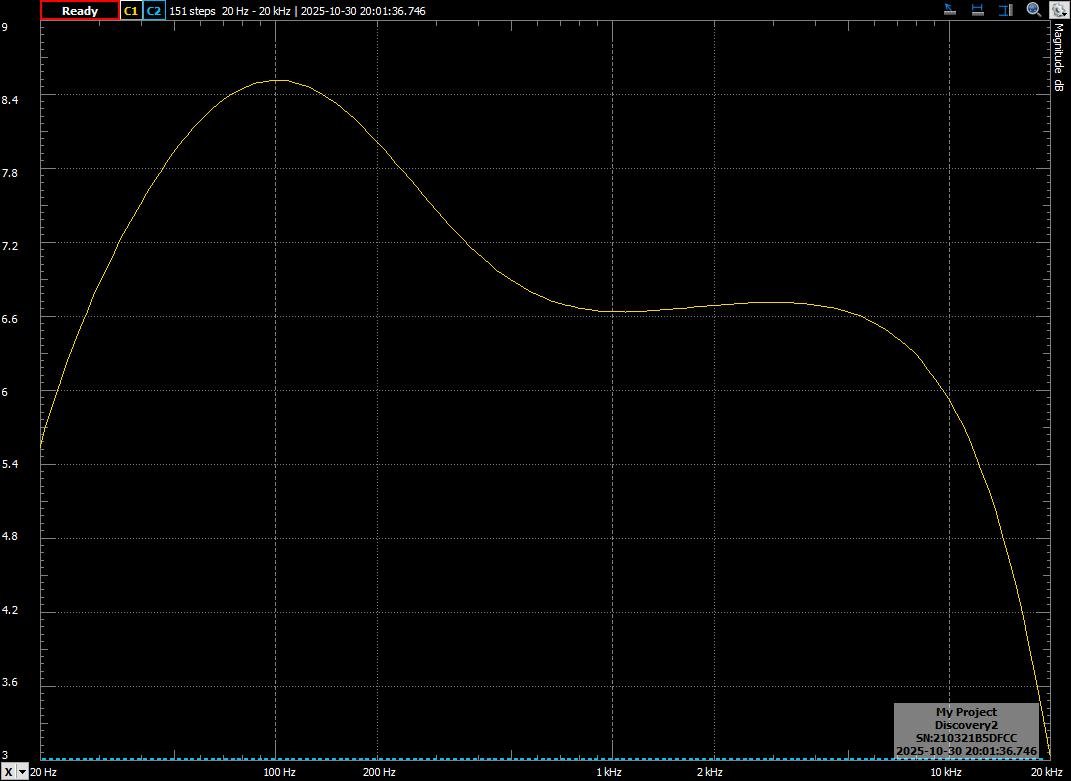

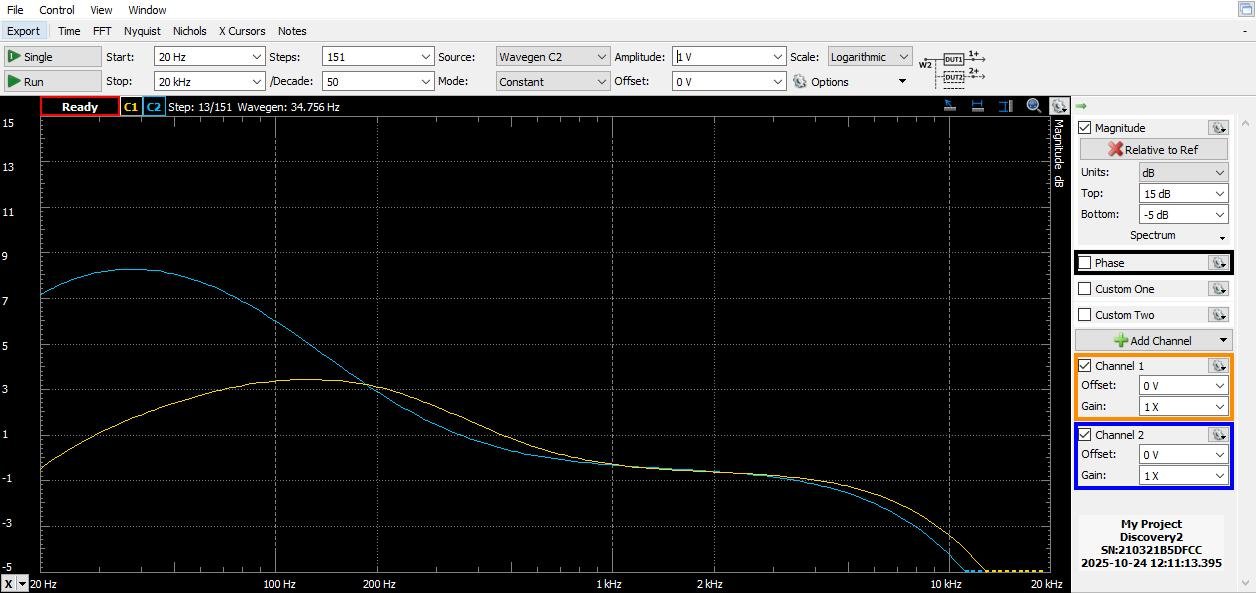

Το πριν



και το μετά



[dinos]

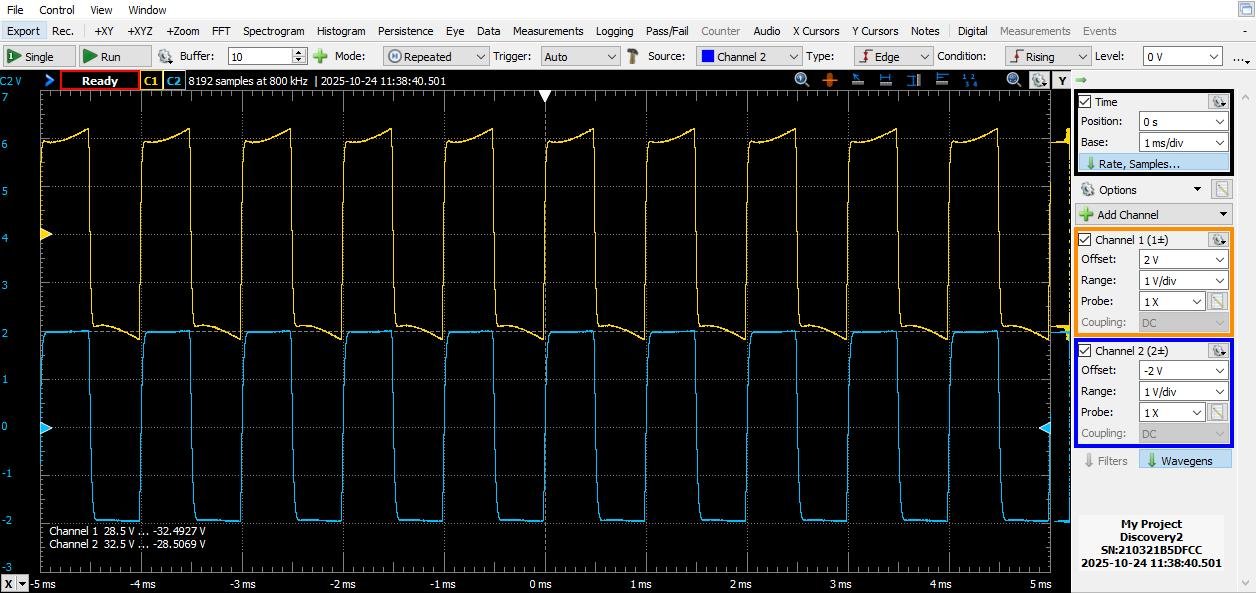

Τετράγωνα πριν και μετά



[dinos]

Ισορροπία καναλιών μετά την επισκευή



[dinos]

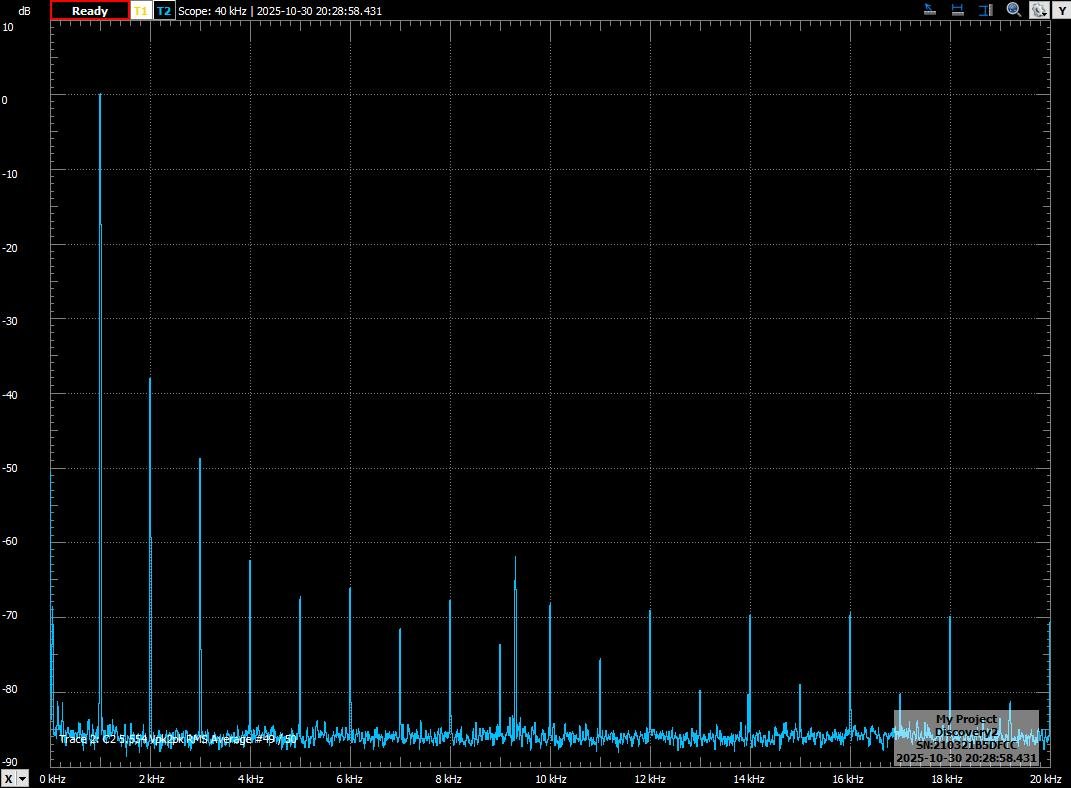

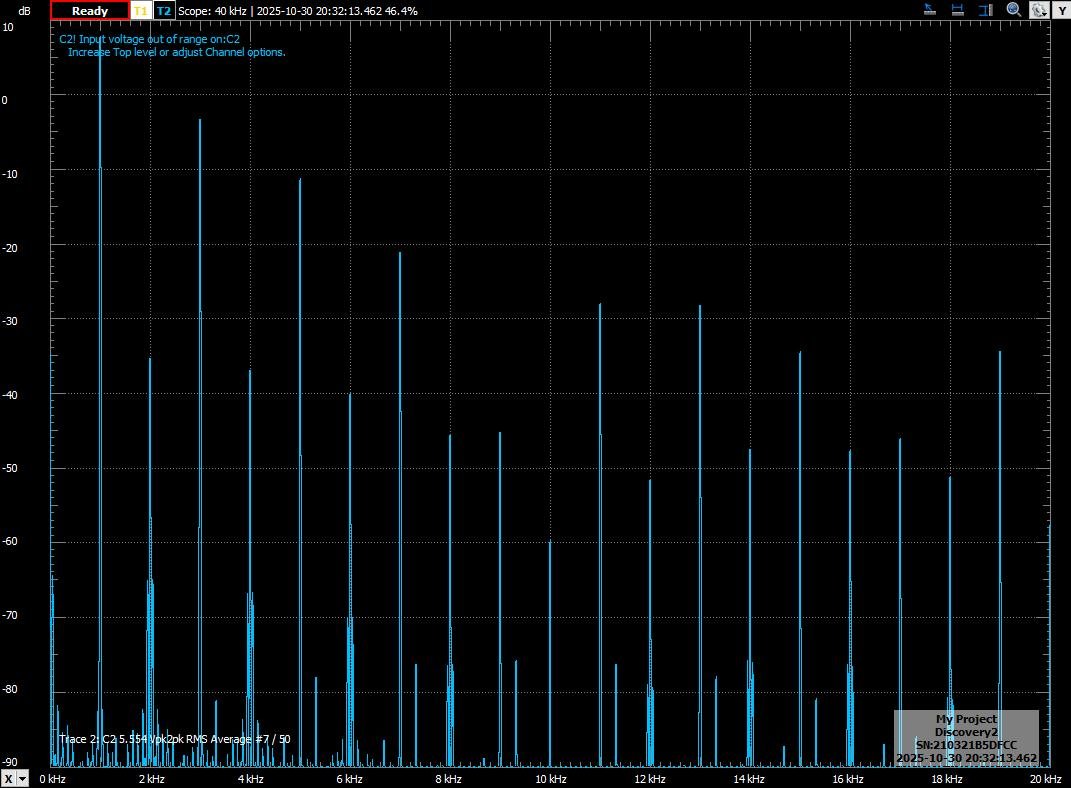

Παραμόρφωση πριν καi μετά
(για να μην παραπονιέστε που ήταν κάποτε τα πράματα (1% σε μέγιστη ισχύ 5W ήταν κάτι πολύ καλό για τα PNP germanium transistors 2N555)



[dinos]

Γενικά παλεύεται και τελικά προκύπτει κάτι πολύ ήσυχο, με λίγη μεν ισχύ αλλά relax ήχο.
Επίσης να τονιστεί πως το κύκλωμα έχει όλες τις τάσεις αρνητικές σχετικά το ground – σασί του ενισχυτή και σταθεροποιημένες.

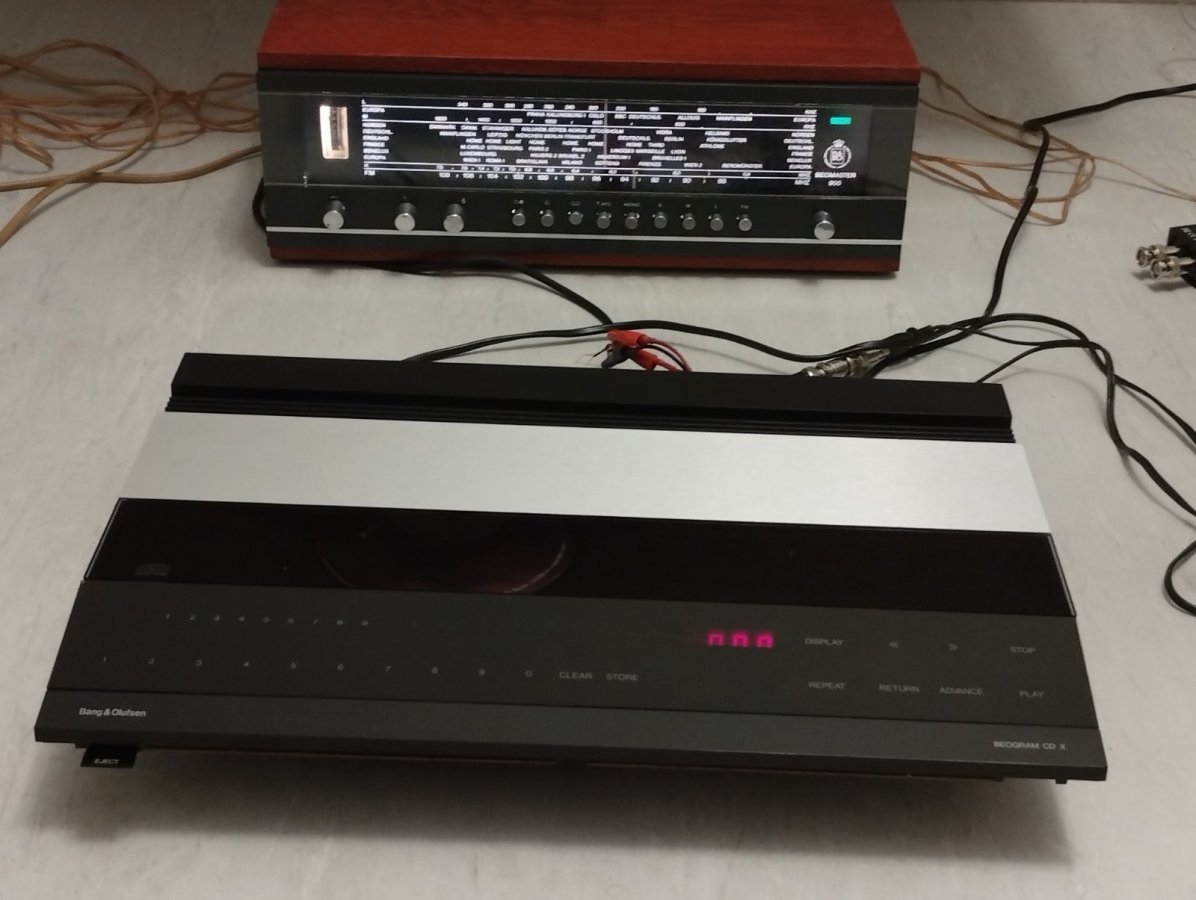

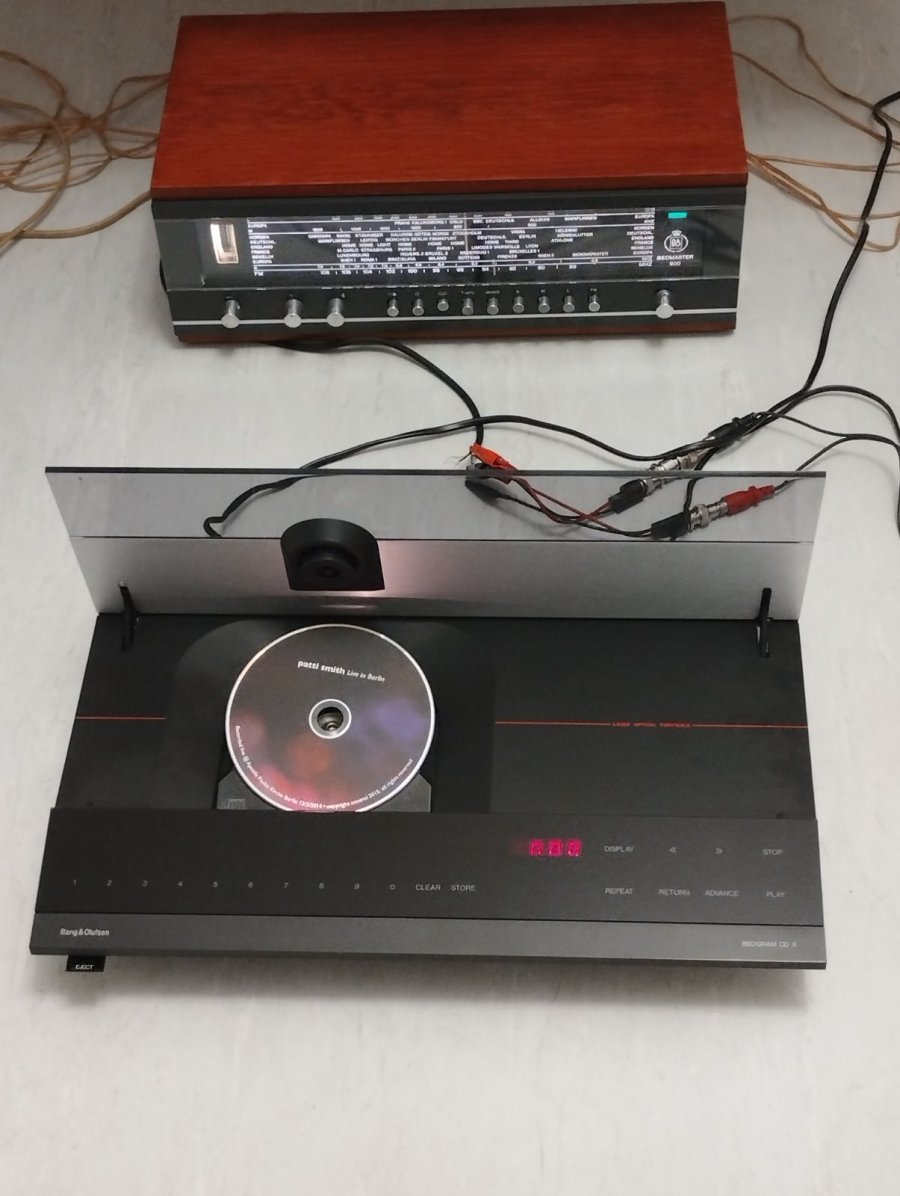

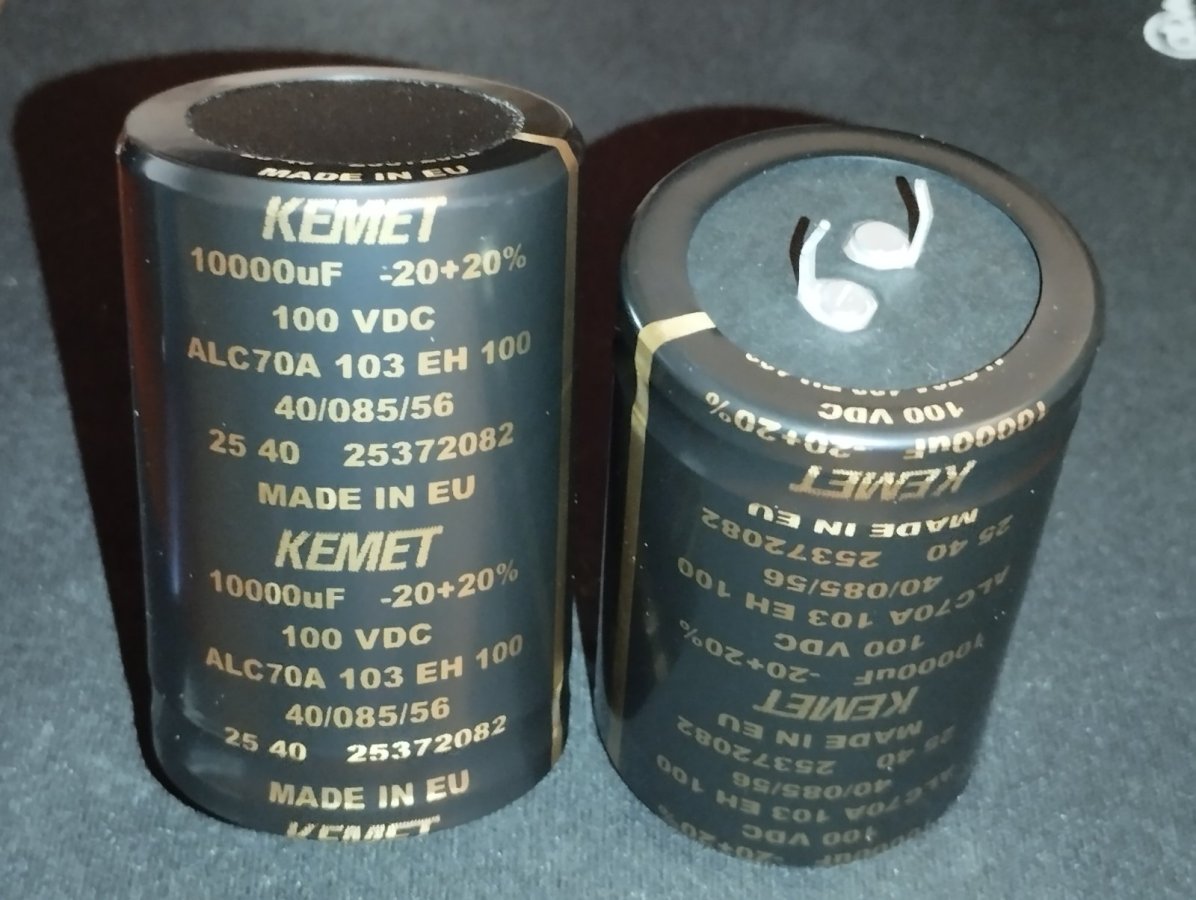

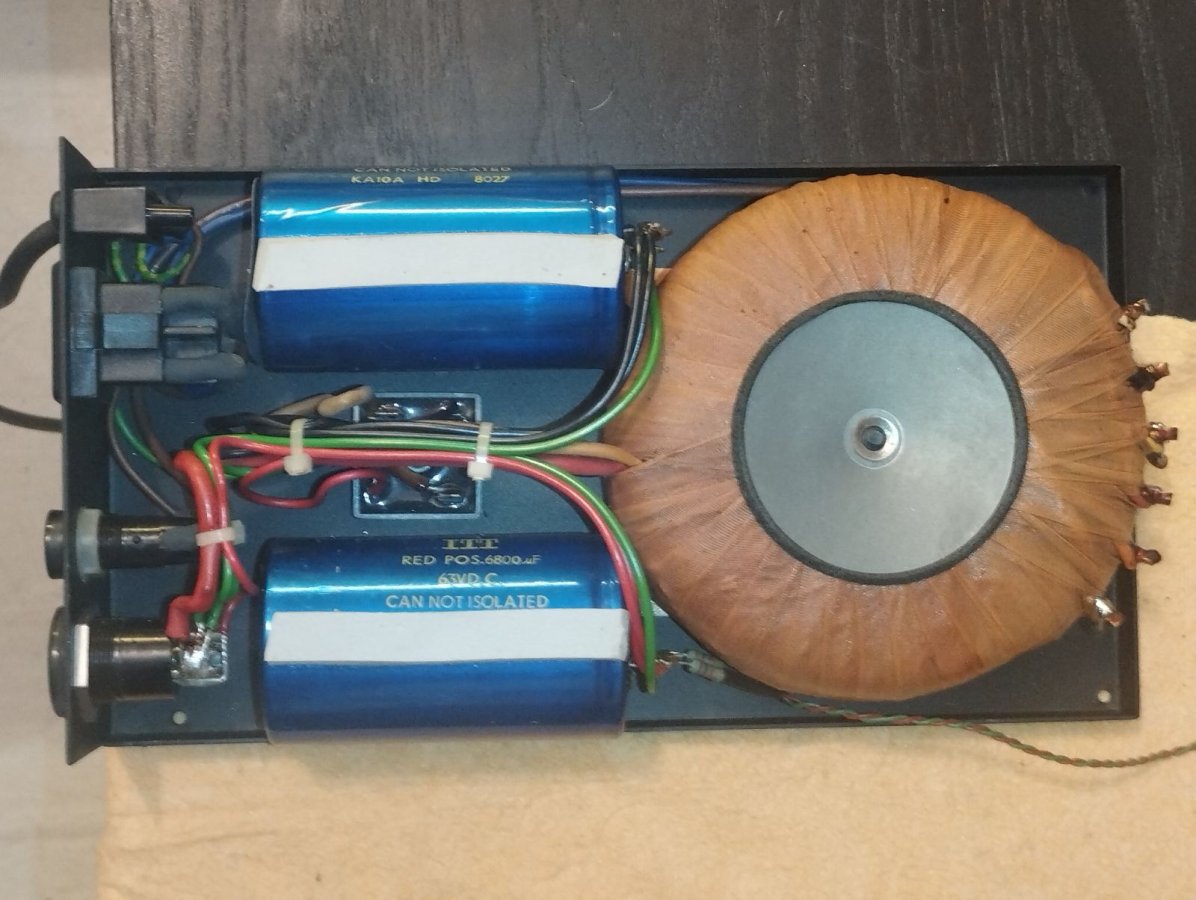

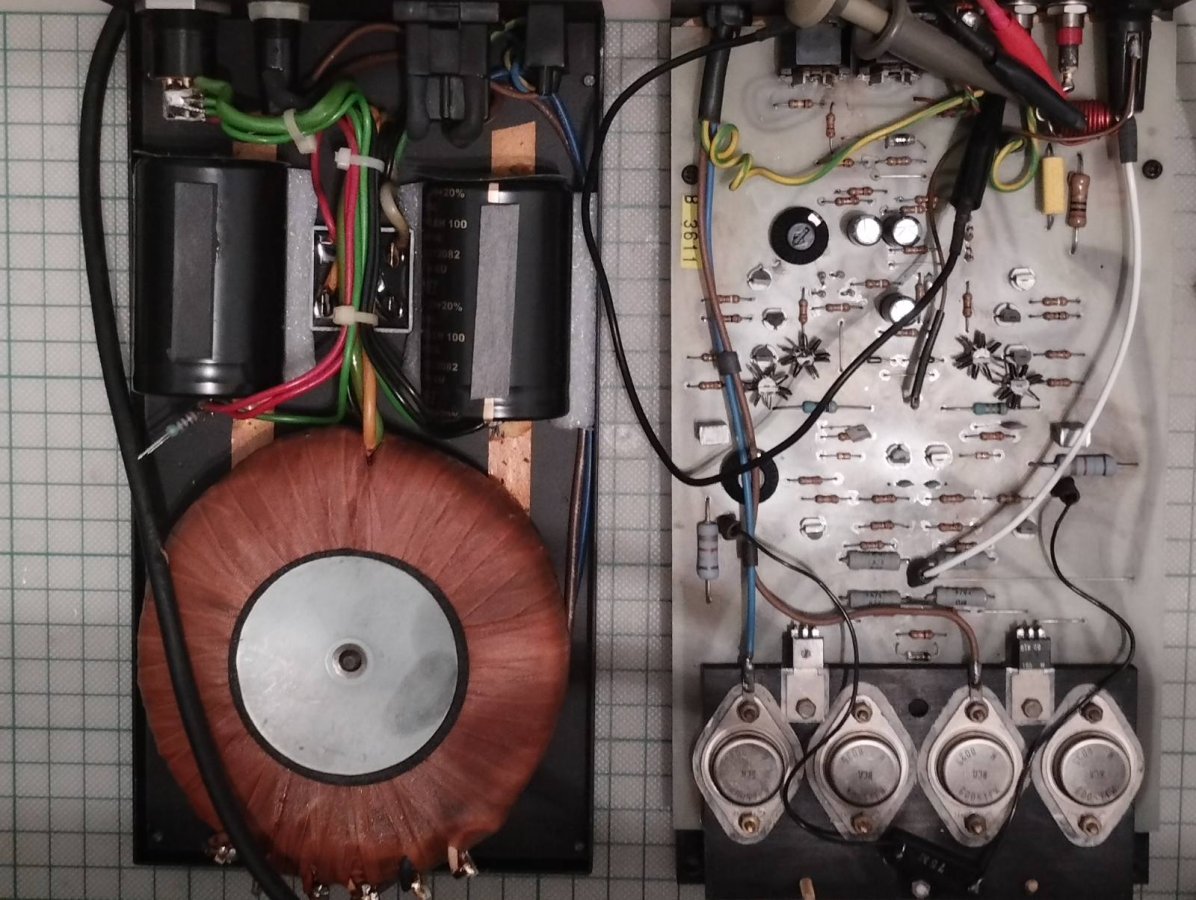

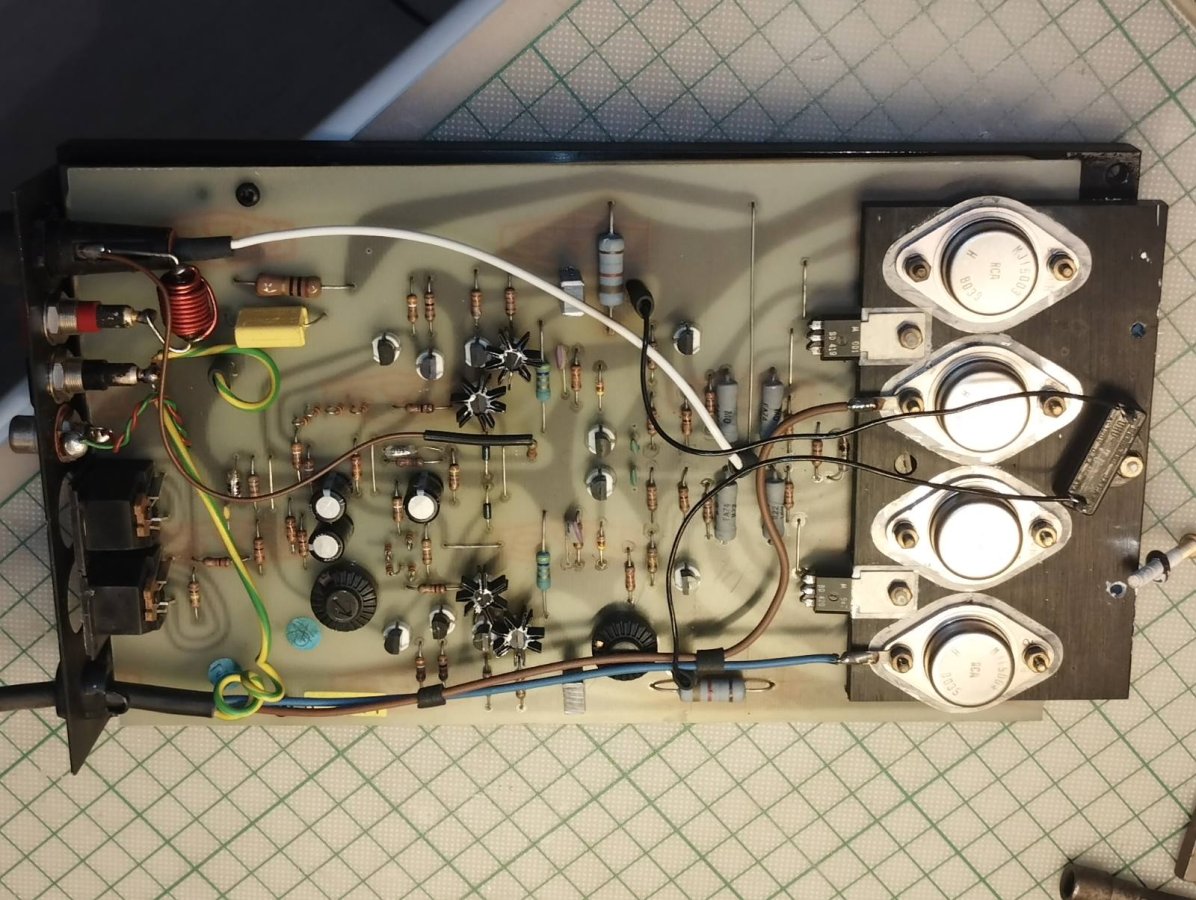

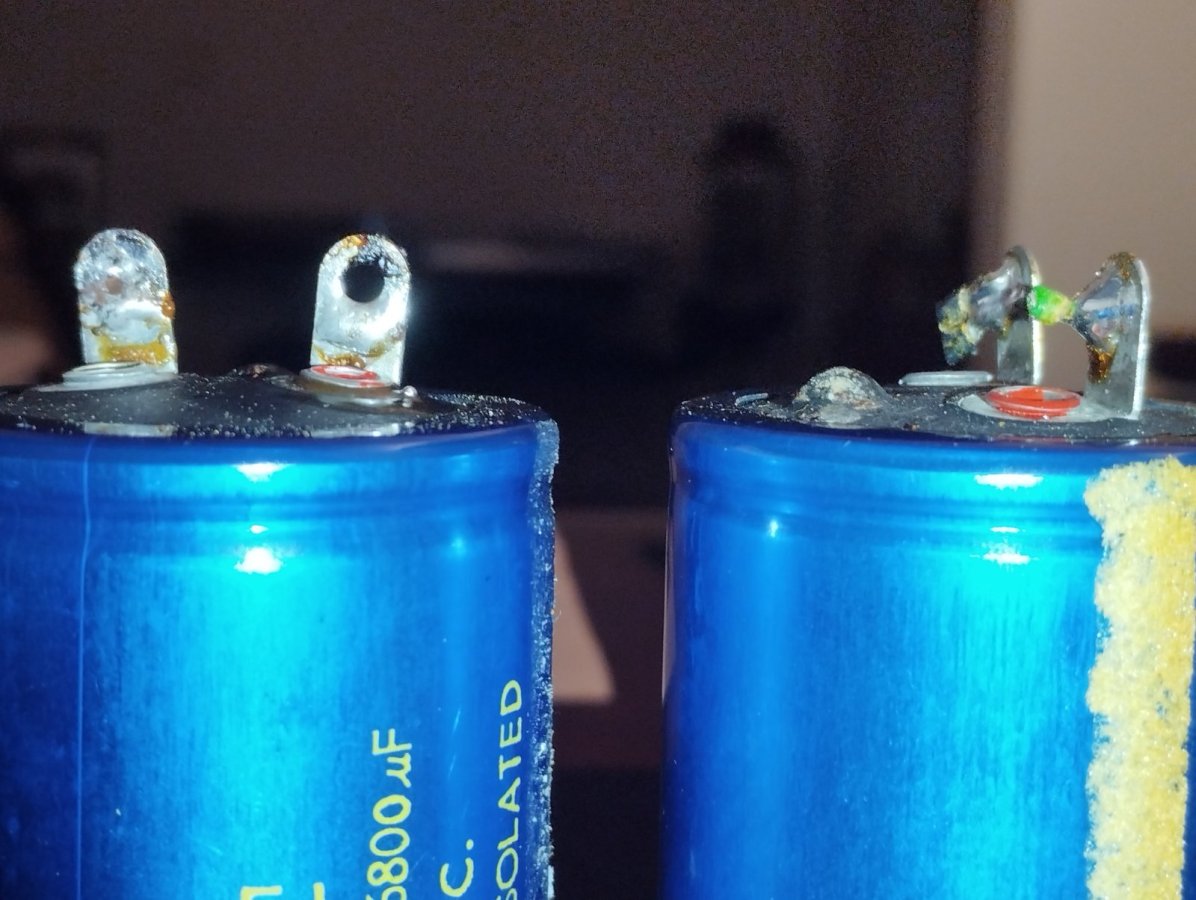

Εδώ παρέα με ένα ξαδερφάκι του 20 χρόνια νεότερο (1985), που απετέλεσε την επόμενη επισκευή για χάρη ενός φίλου.



[Sonorus]

Respect.
