[Χιωτης]

Για απλα κουτακια με καπακι η χωρις καπακι υπαρχει και αυτο το πολυ απλο generator. Πρεπει να δινεις παντα το ακριβες παχος του ξυλου σε χιλιοστα.

Το κοντρα πλακε ειναι ιδανικο ξυλο για κουτια και το παχος γυρω στα 3μμ. Το τεμου εχει αρκετα στα 3μμ σε καλη τιμη και σε εξαιρετικη ποιοτητα.

Δωρεαν σχεδια θα βρεις αρκετα. Βαλε στην μηχανη αναζητησης "laser cut free files". Θα βρεις πολλες ιστοσελιδες με free plans.
Επισης υπαρχουν χιλιαδες δωρεαν σχεδια για σεγα παγκου σε pdf μορφη που ευκολα μετατρεπονται στο lightburn. (Steve Good site)



[Babis K.]

Για δωρεάν σχέδια δες εδώ κι εδώ,

για κόντρα πλακέ τις καλύτερες τιμές και ποικιλία θα βρείς εδώ:



[Chris_mar]

Ευχαριστω πολυ για τις απαντησεις και τα λινκ.

>Επισης υπαρχουν χιλιαδες δωρεαν σχεδια για σεγα παγκου σε pdf μορφη που ευκολα μετατρεπονται στο lightburn. (Steve Good site)

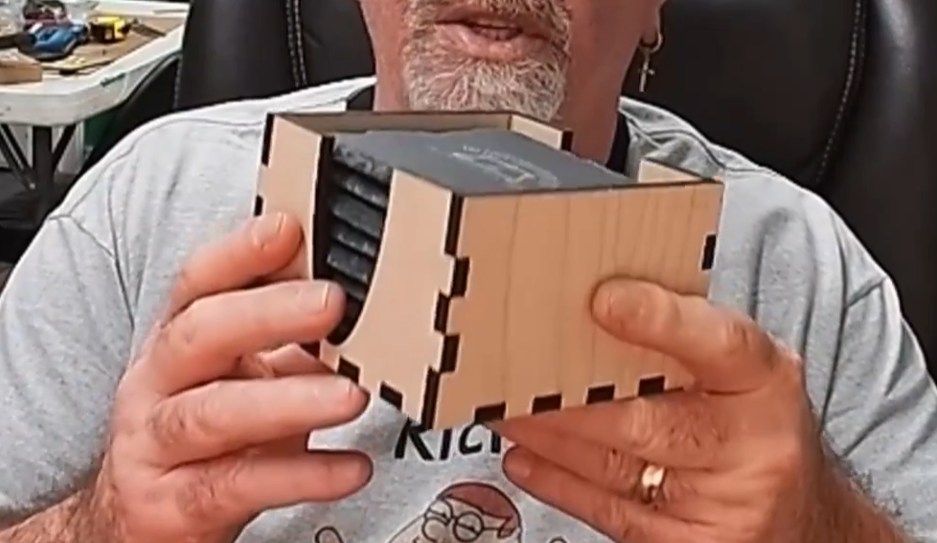

Βρηκα το παρακατω, αλλα δεν ξερω πως γινεται να το μετατρεψω στο lighburn? Ειναι σε μορφη pdf και εχει μεσα οδηγιες για σεγα.

https://www.stevedgood.com/coaster2022.pdf

>για κόντρα πλακέ τις καλύτερες τιμές και ποικιλία θα βρείς εδώ:
Μπηκα στο site αλλα δεν βλεπω τιμες και ουτε επιλογη να παραγγειλω κατι. Ειναι μονο τηλεφωνικες οι παραγγελιες?

Επισης θελω να κανω μια φωτογραφια στον σχιστολιθο. Το εχει δοκιμασει ποτε κανενας να μου δωσει καμια συμβουλη με settings κτλ?



[Χιωτης]

Θα το ανοιξεις με το Lightburn και επειδη εχει πολλες σελιδες το pdf, το Lightburn θα σε ρωτησει ποια σελιδα θελεις να ανεβασεις (καθε φορα και απο μια μπορεις).
Του λες να ανοιξει την σελιδα 9 και σου φερνει μεσα τα σουβερ. Μετα θα του ζητησεις να ξανα ανοιξει το ιδιο pdf και θα επλεξεις την σελιδα 10 που εχει τις βασεις.
Υπαρχει μια εντολη στο lightburn (file/import) που σου ανοιγει νεο pdf μεσα στο ηδη υπαρχον αρχειο που εχεις ανοιξει. Aλλιως ανοιγεις δυο ξεχωριστα αρχεια, ενα για τα σουβερ και ενα για την βαση. Αν δεν τα καταφερεις, στειλε μου ενα email η ενα viber να σου στειλω το αρχειο ετοιμο.

Παρεμπιπτοντως το αρχειο με τα σουβερ ειναι για παχος ξυλου 6μμ. Οποτε πρεπει να μικρυνεις τις τρυπες στο σχεδιο με την βαση.
Θα επιλεξεις το σχεδιο της βασης με τις παραλληλογραμμες τρυπες (αφου το κανεις ungroup, αν ειναι grouped) και θα επιλεξεις tools/resize slots in selection.
Εκει θα γραψεις στα κενα κουτακια... from 6mm to 3μμ, η οτι αλλο παχος ειναι το ξυλο σου και θα επιλεξεις την επιλογη να αλλαξει το πλατος και μετα apply/ok....
Διαβασε επισης τις οδηγιες του Lightburn για το θεμα

-Για engraving στην πετρα, καθε laser εχει τα δικα του settings, πρεπει να αναφερεις την ισχυ του Laser που εχεις.
Για 10w laser θα εβαζα 90% power και 5000 speed. Για 20w laser θα δοκιμαζα 5000 speed και 60% power. Σιγουρα θελει δοκιμες.



[enduras1]

Για δωρεάν σχέδια δες εδώ κι εδώ,

για κόντρα πλακέ τις καλύτερες τιμές και ποικιλία θα βρείς εδώ:

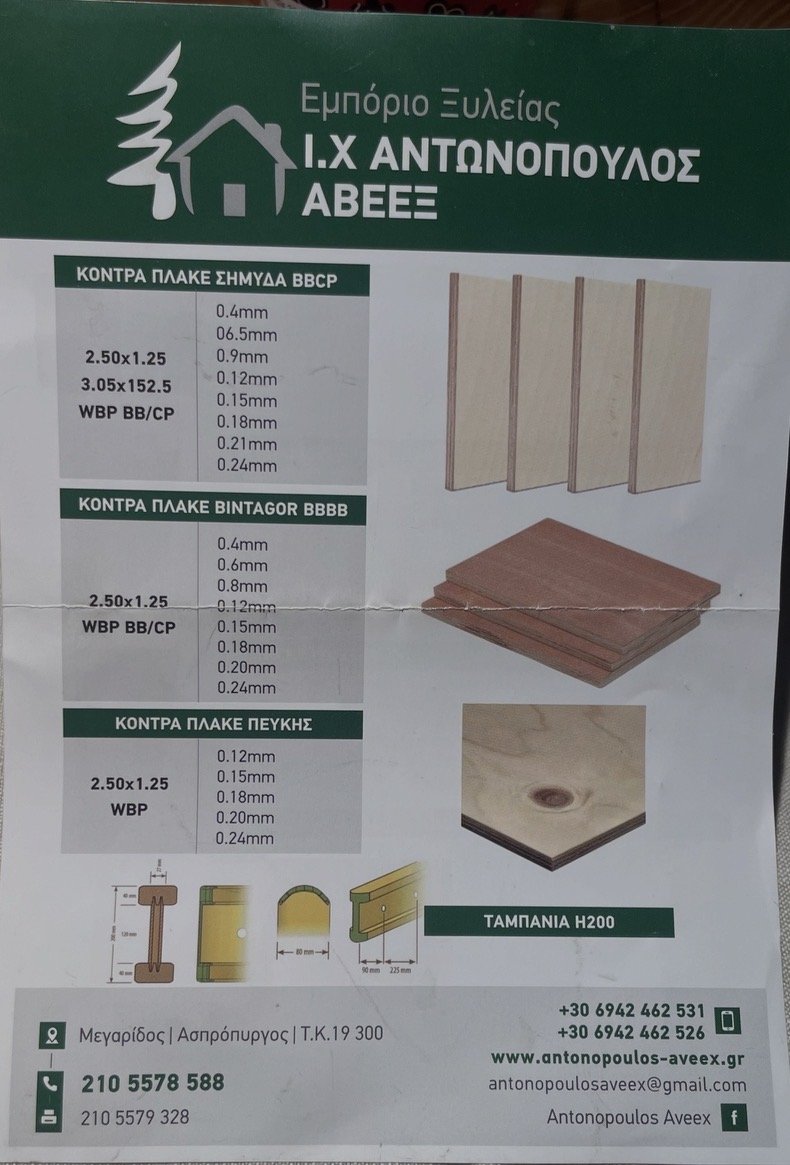

View attachment 268815

Εν τω μεταξύ εχει κανει λαθος στα πάχη σιγουρα.



[Babis K.]

>για κόντρα πλακέ τις καλύτερες τιμές και ποικιλία θα βρείς εδώ:
Μπηκα στο site αλλα δεν βλεπω τιμες και ουτε επιλογη να παραγγειλω κατι. Ειναι μονο τηλεφωνικες οι παραγγελιες?

Εκεί γίνεται χονδρεμπόριο, γι’αυτό και οι χαμηλές τιμές, δε νομίζω οτι δέχεται τηλεφωνικές παραγγελίες, θα πρέπει να πάς να τα πάρεις.
Ούτε νομίζω οτι έχει χρόνο να ασχοληθεί με κοψίματα στις διαστάσεις που θες, απλά θα στα κόψει για να χωράνε στο αυτοκίνητο.



[Babis K.]

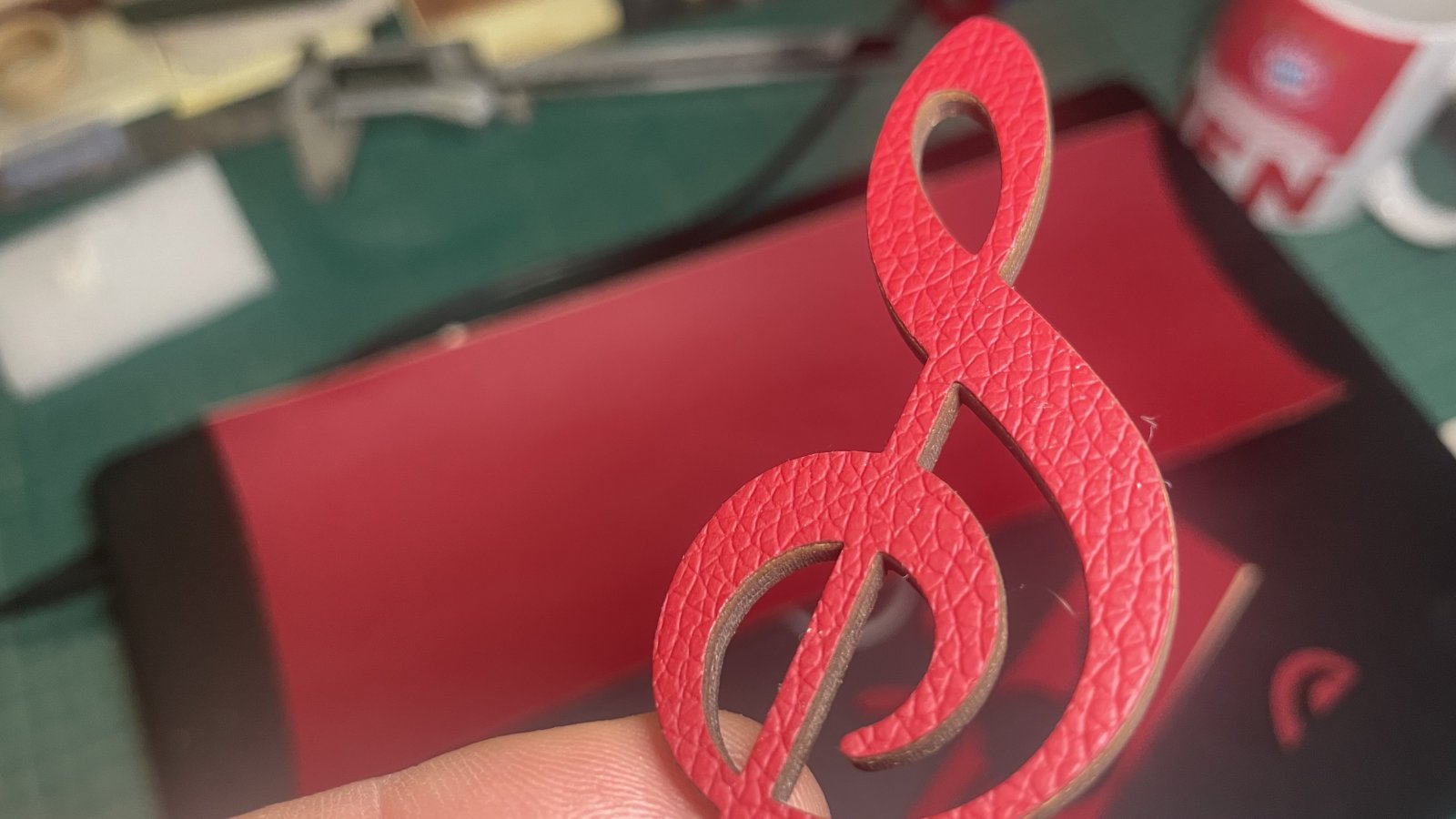

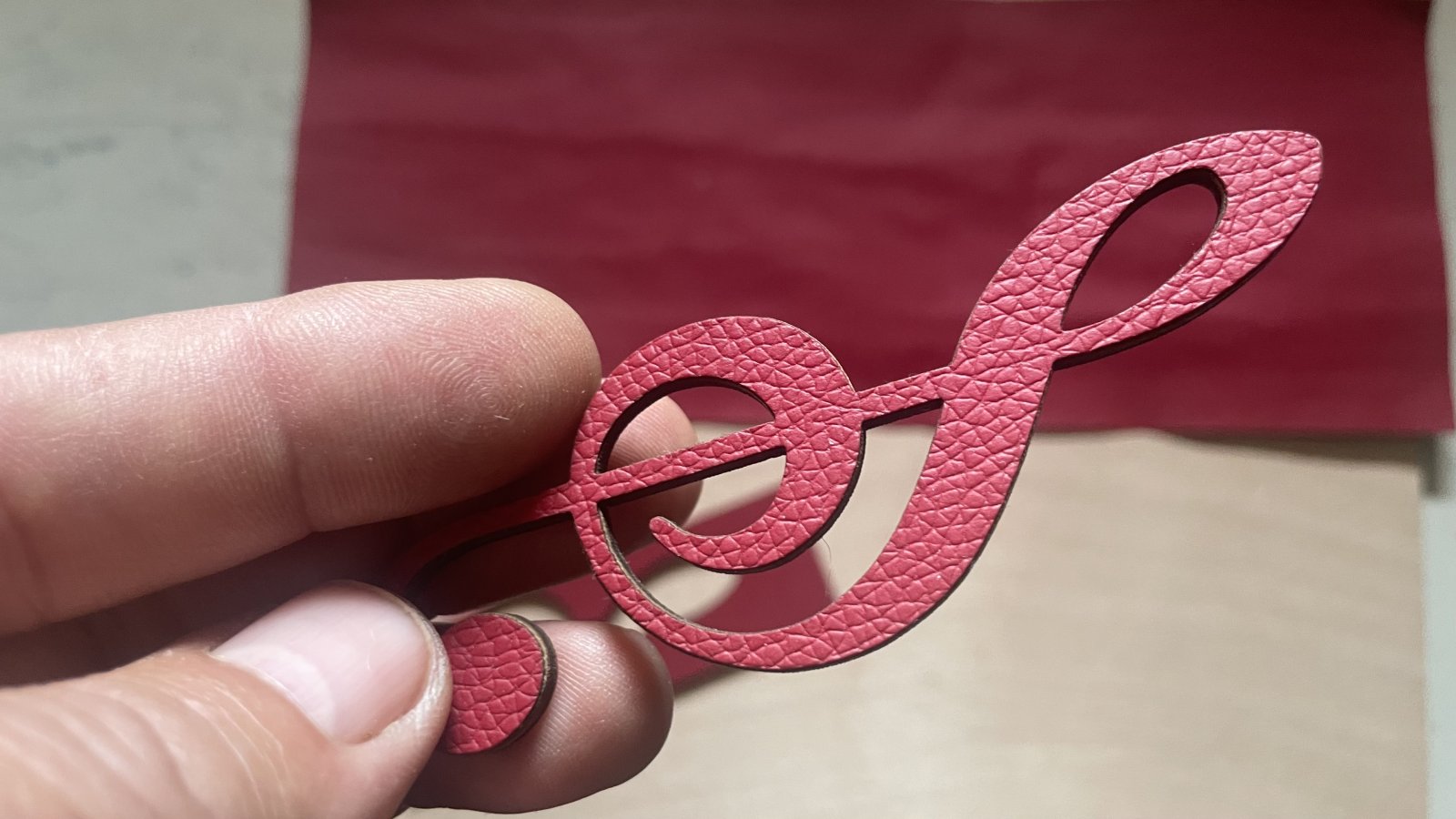

Δοκίμασα αυτές τις self-adhesive δερματίνες που πουλάνε τα Κινεζομάγαζα και οι εντυπώσεις μου είναι πολύ θετικές.
Κολλάνε πολύ καλά πάνω στο κόντρα πλακέ και το αποτέλεσμα, εμένα τουλάχιστον, μου φαίνεται πολύ ωραίο.



Όταν βρώ λίγο χρόνο θα δοκιμάσω να φτιάξω και κάποια κουτιά που θέλω.

​



[Χιωτης]

Πολυ εντυπωσιακο πραγματικα το αποτελεσμα



[enduras1]

Απλα το νου σου στα καυσαερια Μπαμπη!!!



[Chris_mar]

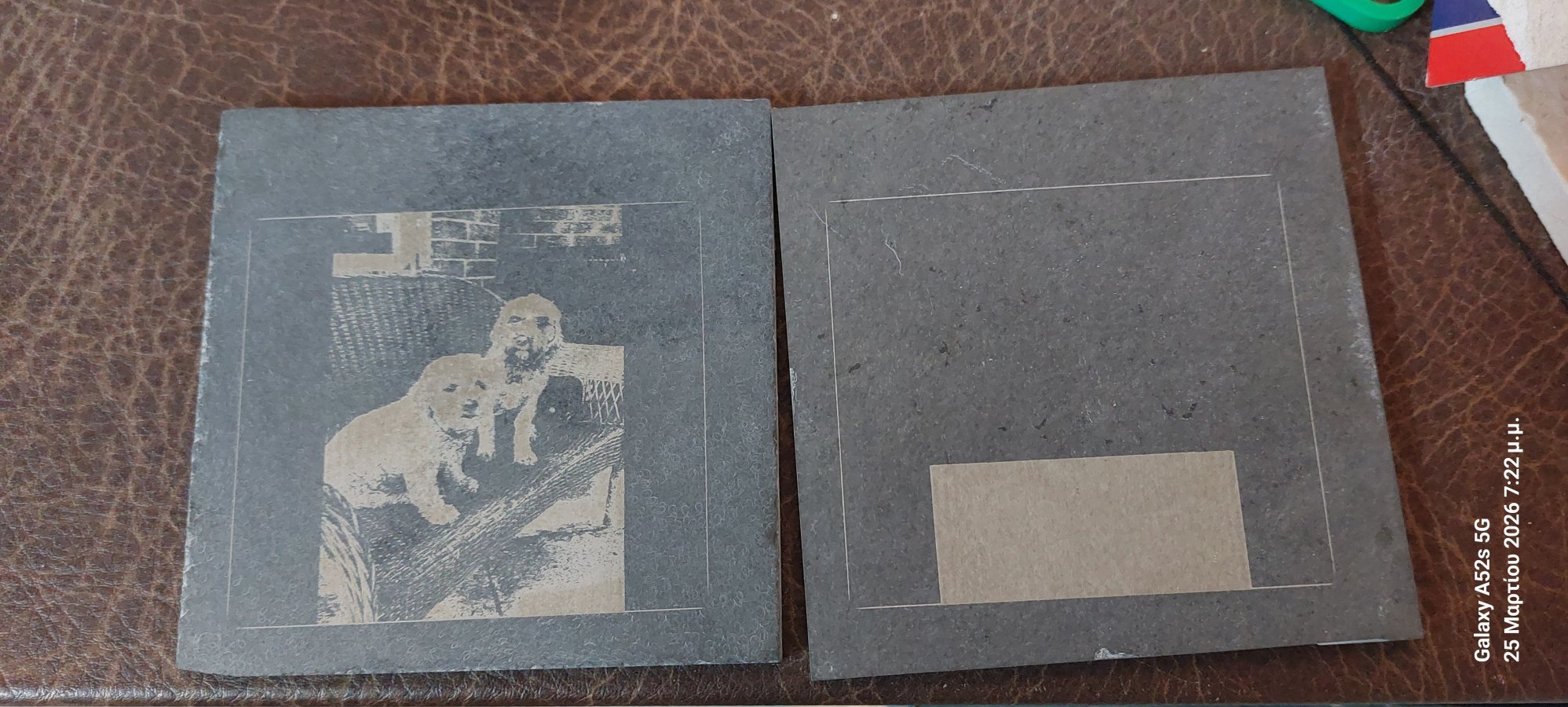

Η πρωτη προσπαθεια για χαραξη φωτογραφιας σε σχιστολιθο στεφθηκε με αποτυχια...
Στη δεξια φωτο δεν ειχα βαλει το min power στο 0

Ειδα ενα βιντεο στο Youtube και πηρα καποιες οδηγιες απο το Chat gpt. Το gpt μου εφτιαξε και την εικονα για laser engraving.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Μετα το 14:30 κανει δοκιμες σε laser διοδιου 10w. Εχει βαλει στην περιγραφη τα settings που εκαναν την καλυτερη δουλεια. Εγω εχω τον acmer P2 33w.

Χρησιμοποιει ενα τεστακι για να βρει τα καταλληλα settings. Εγω δοκιμασα απευθειας τα τελικα αποτελεσματα αλλα θα καθισω τωρα το σκ να δοκιμασω.



[Babis K.]

Ποτέ δεν έχω βάλει το min power στο 0.
Γιατί δεν ξεκινάς με τα απλά, γιατί δεν προσπαθείς να εξοικειωθείς με το μηχάνημα σου πρώτα και μετά να πας στα δύσκολα;
Άσε το σχιστόλιθο για μετά, ξεκίνα τις δοκιμές σου με κόντρα πλακέ.
Το Chat Gpt δεν θα το χρησιμοποιούσα ποτέ.
Το Lightburn, ειδικά αν μάθεις λίγο να χειρίζεσαι τα settings στο adjust image, είναι ένα εξαιρετικό εργαλείο γι’αυτή τη δουλειά και τσάμπα παιδεύεσαι ψάχνωντας λυπσεις δεξιά κι αριστερά.



[Babis K.]

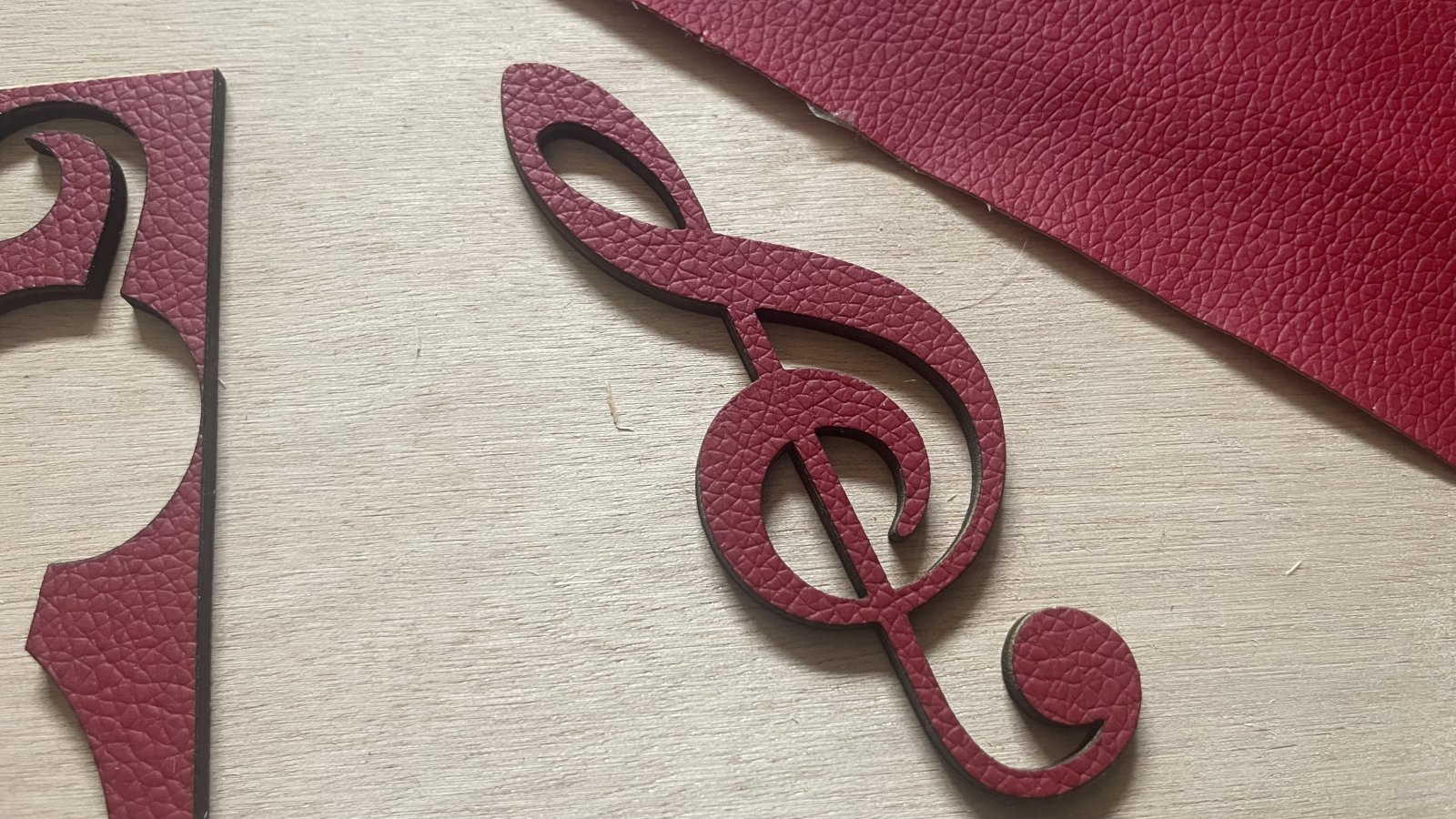

Αυτή η βδομάδα ειπναι η «εβδομάδα δέρματος».

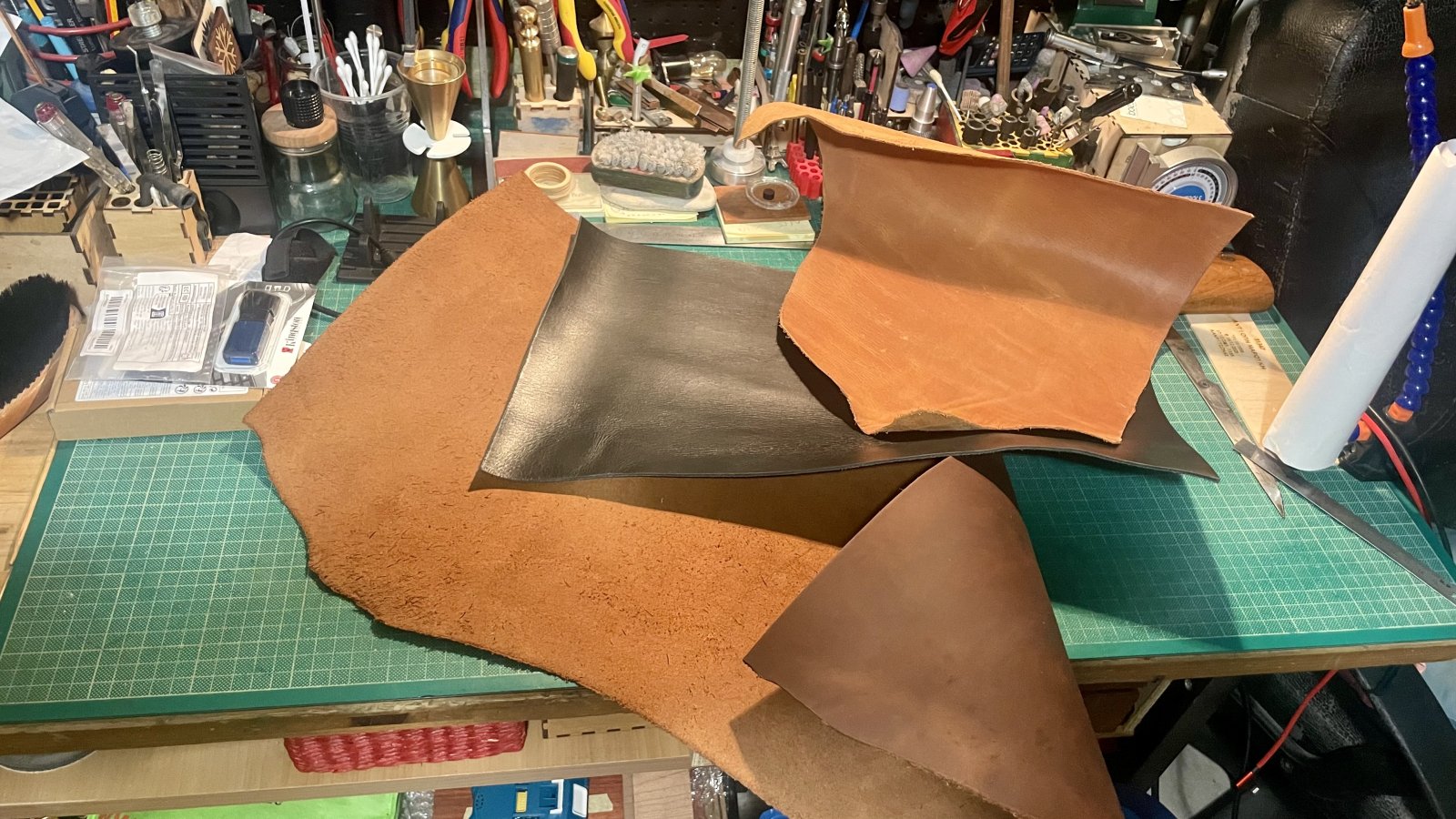

Χθές κατέβηκα Μοναστηράκι και ψώνισα λίγα δέρματα για κάποιες μικροκατασκευές που ήθελα. Οι τιμές έχουν ξεφθ´γει και στα δέρματα, τρία κομματάκια δέρμα μου στοίχισαν πάνω από 30€.

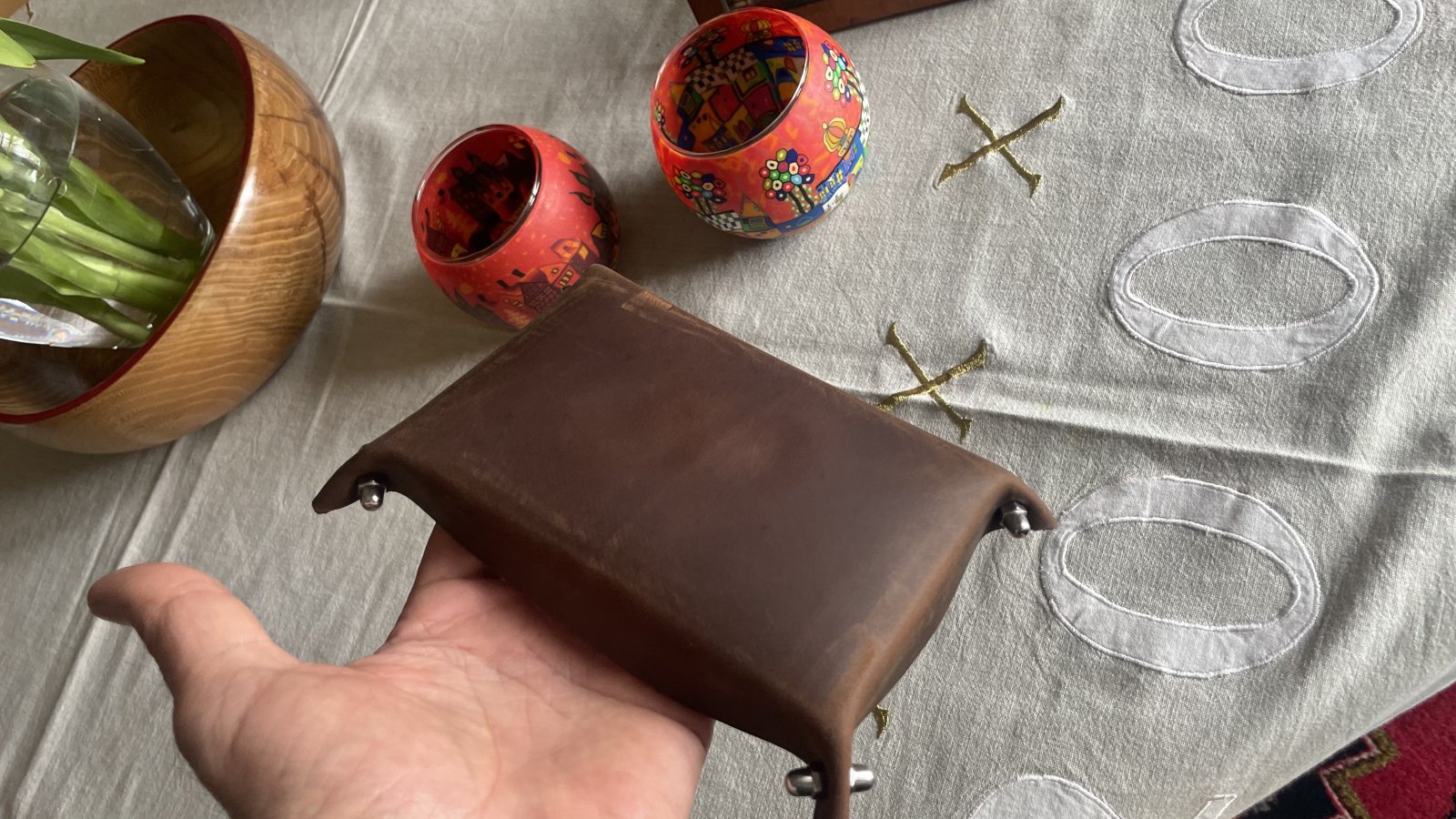

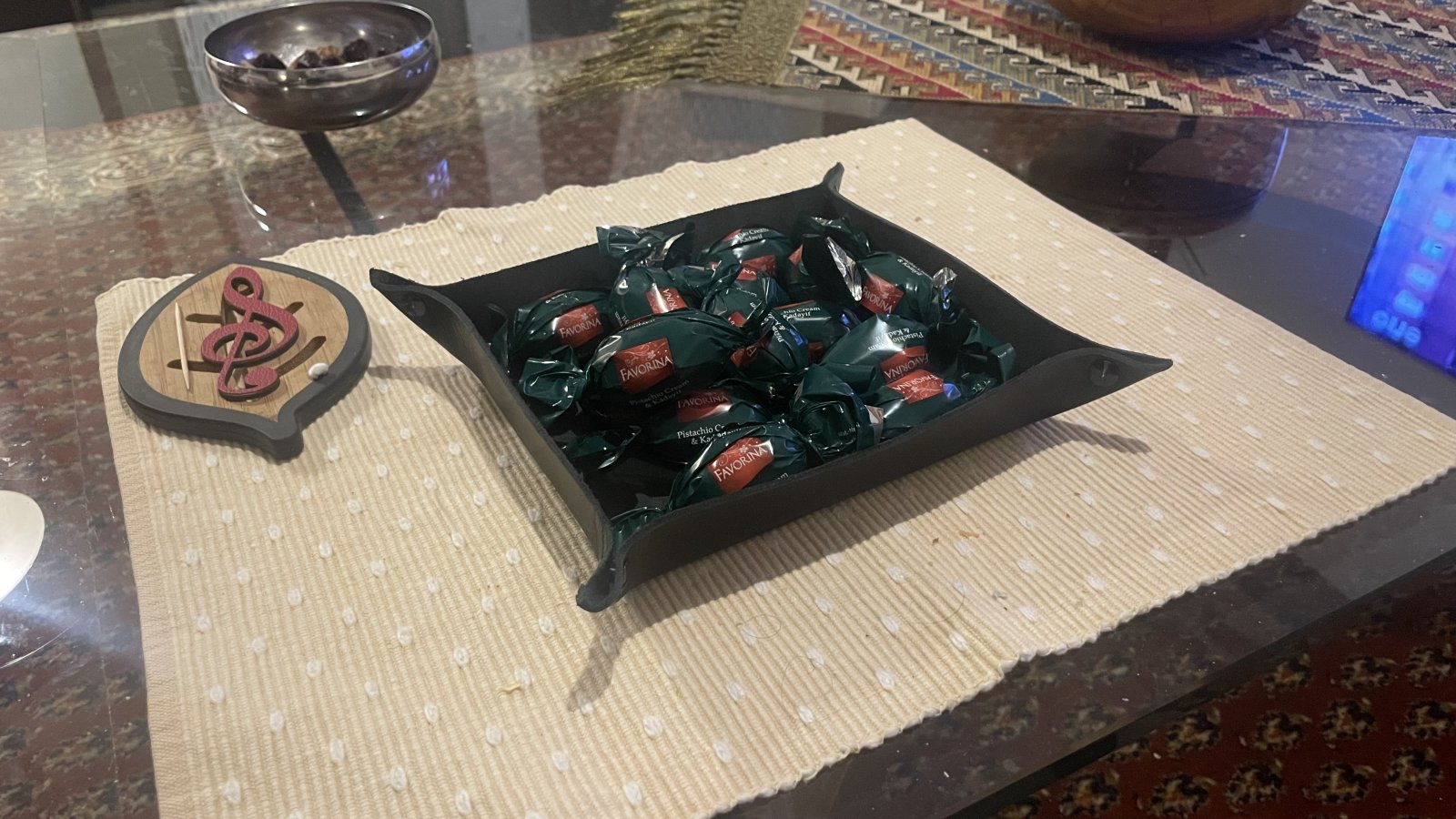

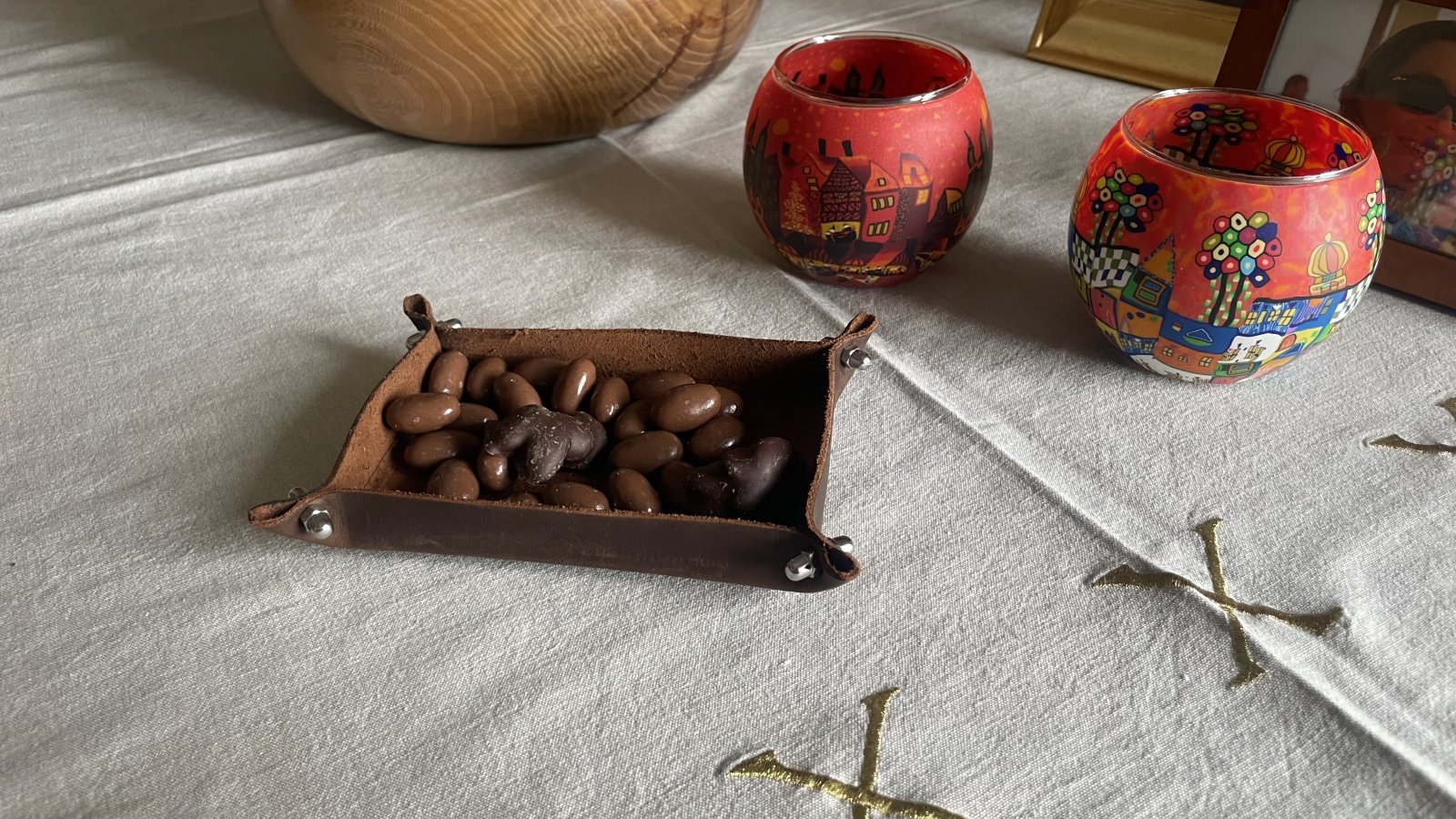

Αρχικά έφτιαξα αυτά τα δύο δισκάκια τα οποία μάλιστα δεν χρειάζονται καν laser, μπορείς να τα κάνεις πχ και μέ ένα καλό ψαλίδι ή κοπίδι.
Πανεύκολη δουλειά 20 λεπτών.
Οι γραμμές κοπής του laser εννοείται είναι τέλειες αλλά στην περίπτωση που χρησιμοποιήσεις ψαλίδι ή κοπίδι γλυτώνεις τη μυρωδιά του καμμένου δέρματος που στην αρχή είναι έντονη.



[Chris_mar]

Γιατί δεν ξεκινάς με τα απλά, γιατί δεν προσπαθείς να εξοικειωθείς με το μηχάνημα σου πρώτα και μετά να πας στα δύσκολα;
Άσε το σχιστόλιθο για μετά, ξεκίνα τις δοκιμές σου με κόντρα πλακέ.

Δικιο εχεις απλα εχω ταξει σουβερ με φωτογραφια στον παππου μου και το περιμενει πως και πως. Θα συνεχισω τις δοκιμες, εβαψα και ενα σουβερ με μαυρο σπρει να δω πως συμπεριφερεται σε μαυρη επιφανεια.

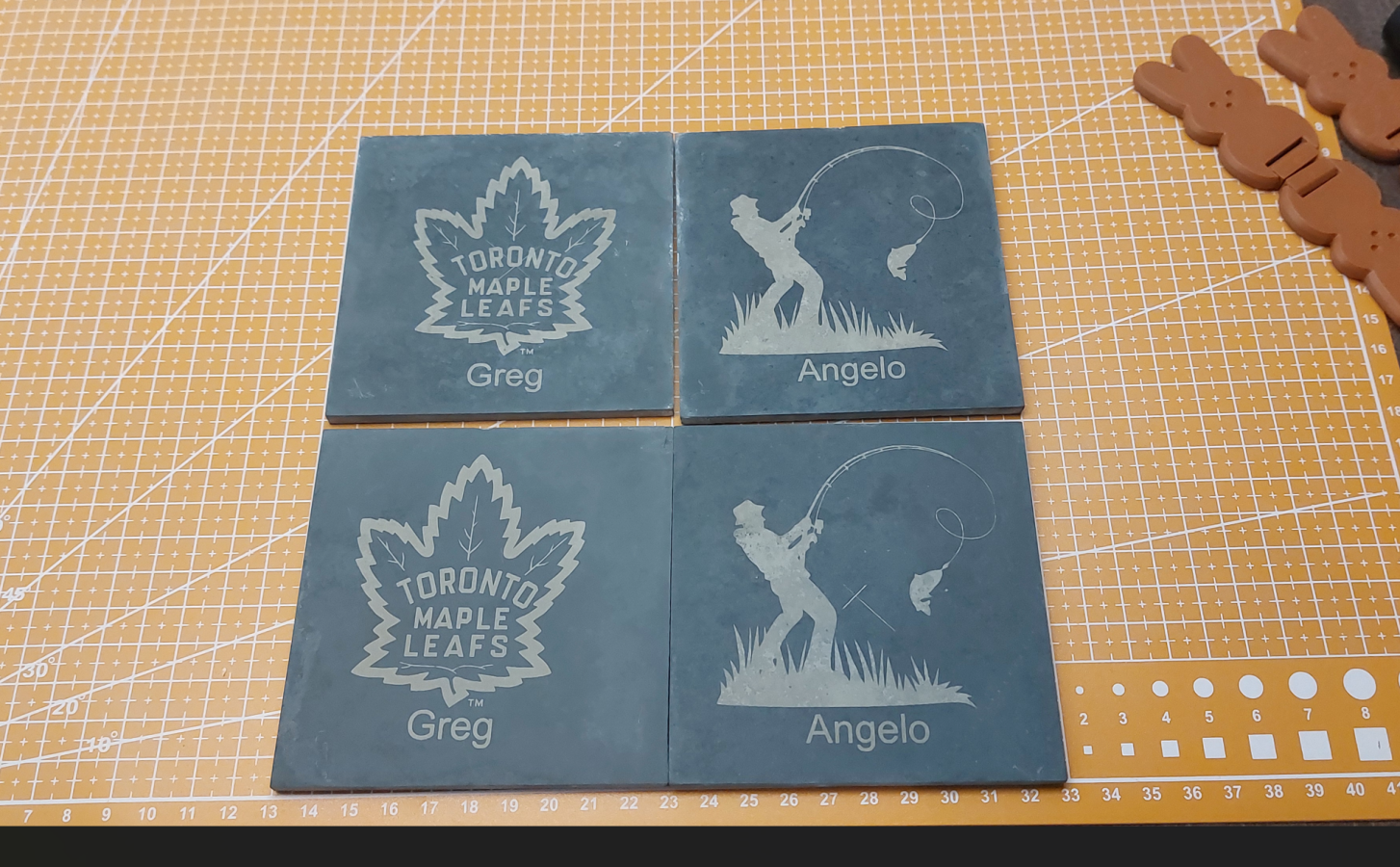

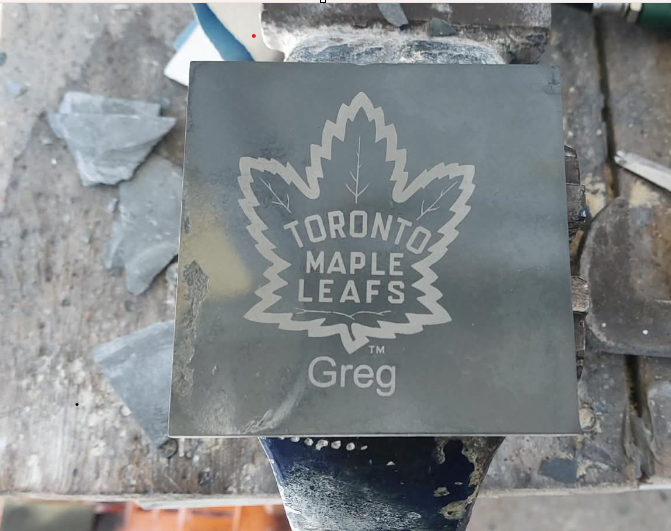

Χθεσινες χαραξεις σε σχιστολιθο. Τα 2 κατω ηταν οι δοκιμες και τα 2 πανω ειναι τα τελικα. Χθες θυμηθηκα που καποιος μου ειχε πει οτι θα χρειαστει και η καμερα για το lightburn.. μου παιρνει ωρα να κανω σωστο frame.

Περασα ενα προστατευτικο σπρει το ενα σουβερακι και περιμενω να στεγνωσει πληρως για να δω αν αξιζει να τα κανω ολα ετσι.



[Chris_mar]

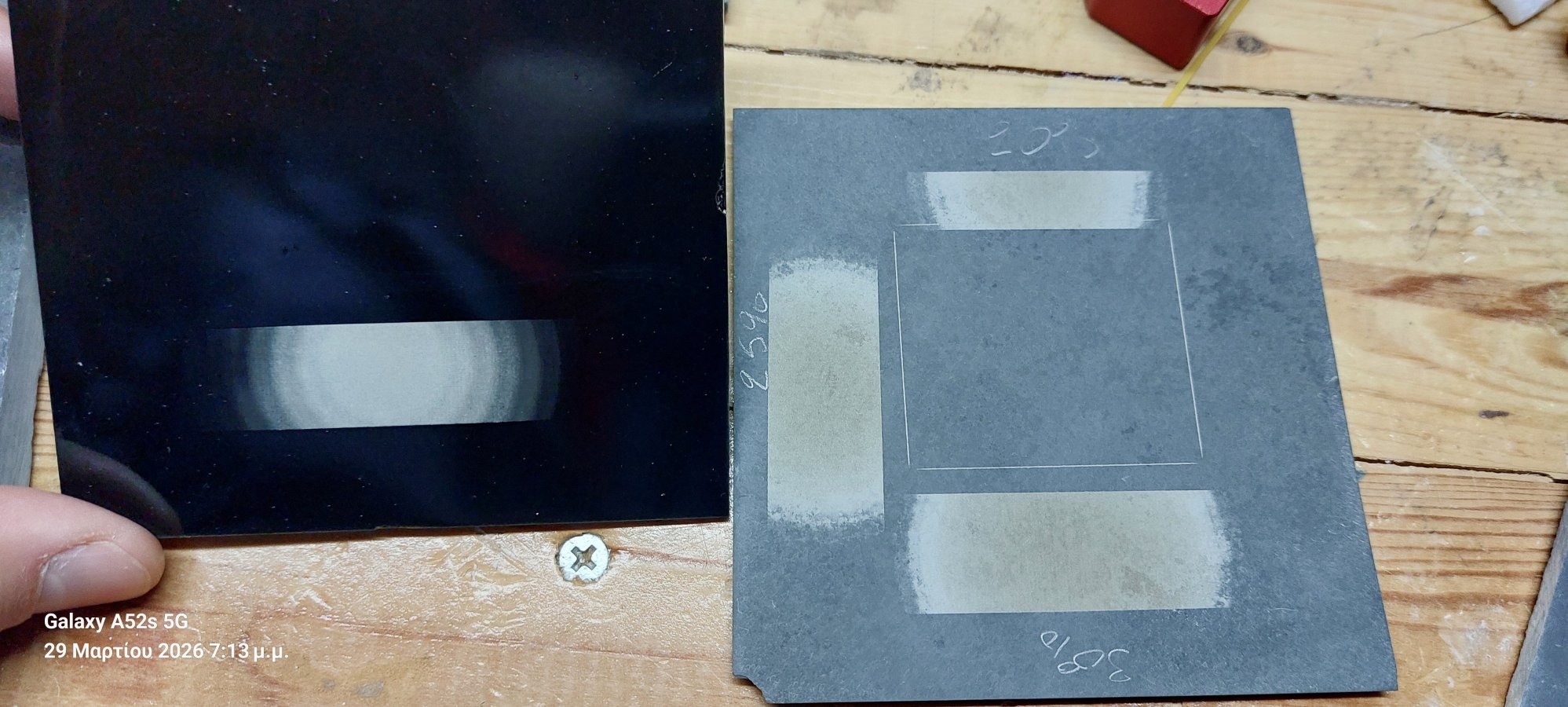

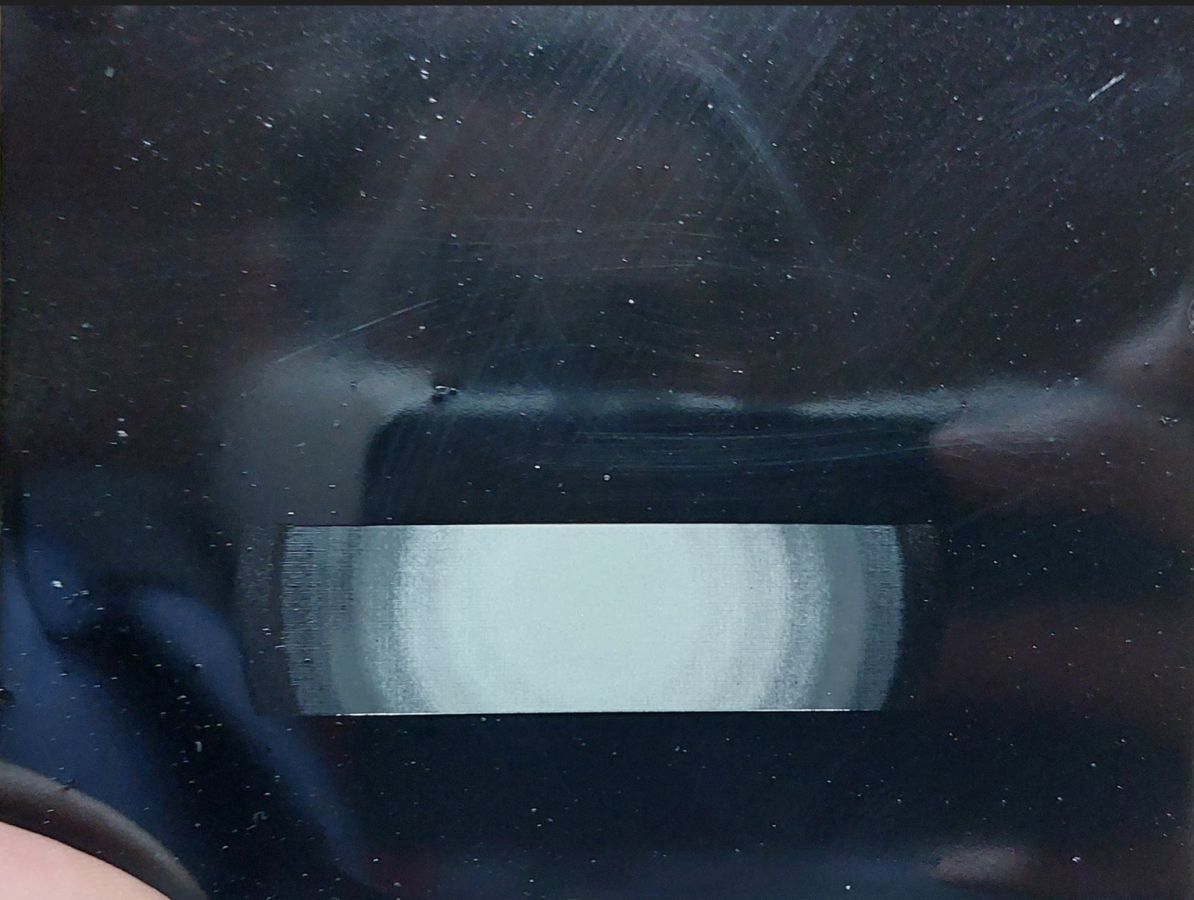

Χθεσινη δοκιμη σε βαμενο σχιστολιθο με μαυρο ακρυλικο σπρει. To grayscale βγηκε οπως το βιντεακι που ειχα δει.


Θελει σιγουρα βαψιμο ο σχιστολιθος αλλιως δεν νομιζω να ειναι εφικτη η χαραξη φωτογραφιας. Σε σημερινη δοκιμη εμεινα πολυ ευχαριστημενος. Φυσικα το σουβερ δεν ειχε ιδιο υψος προς τα πανω και δεν βγηκε τοσο καλο οσο θα επρεπε αλλα κατα τα αλλα μου αρεσε.

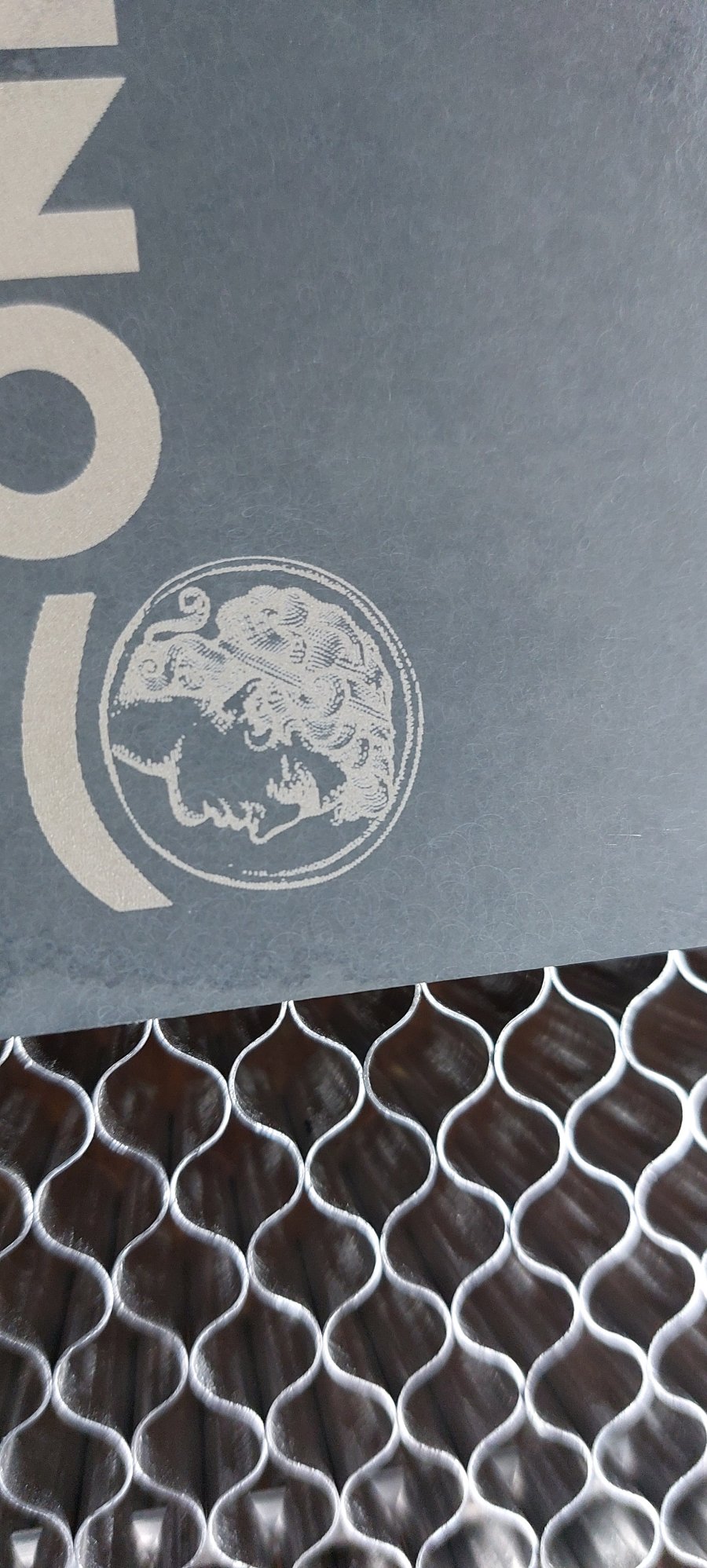

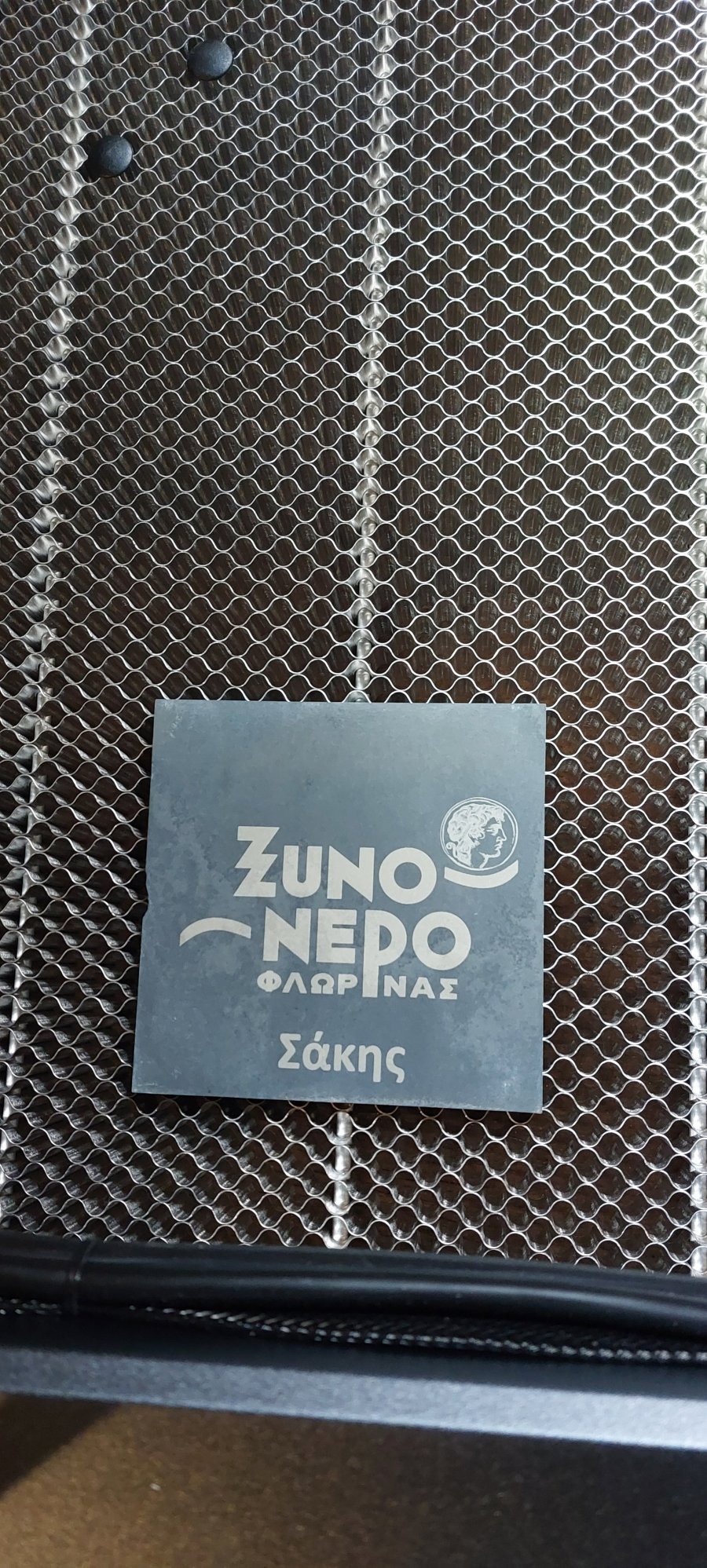

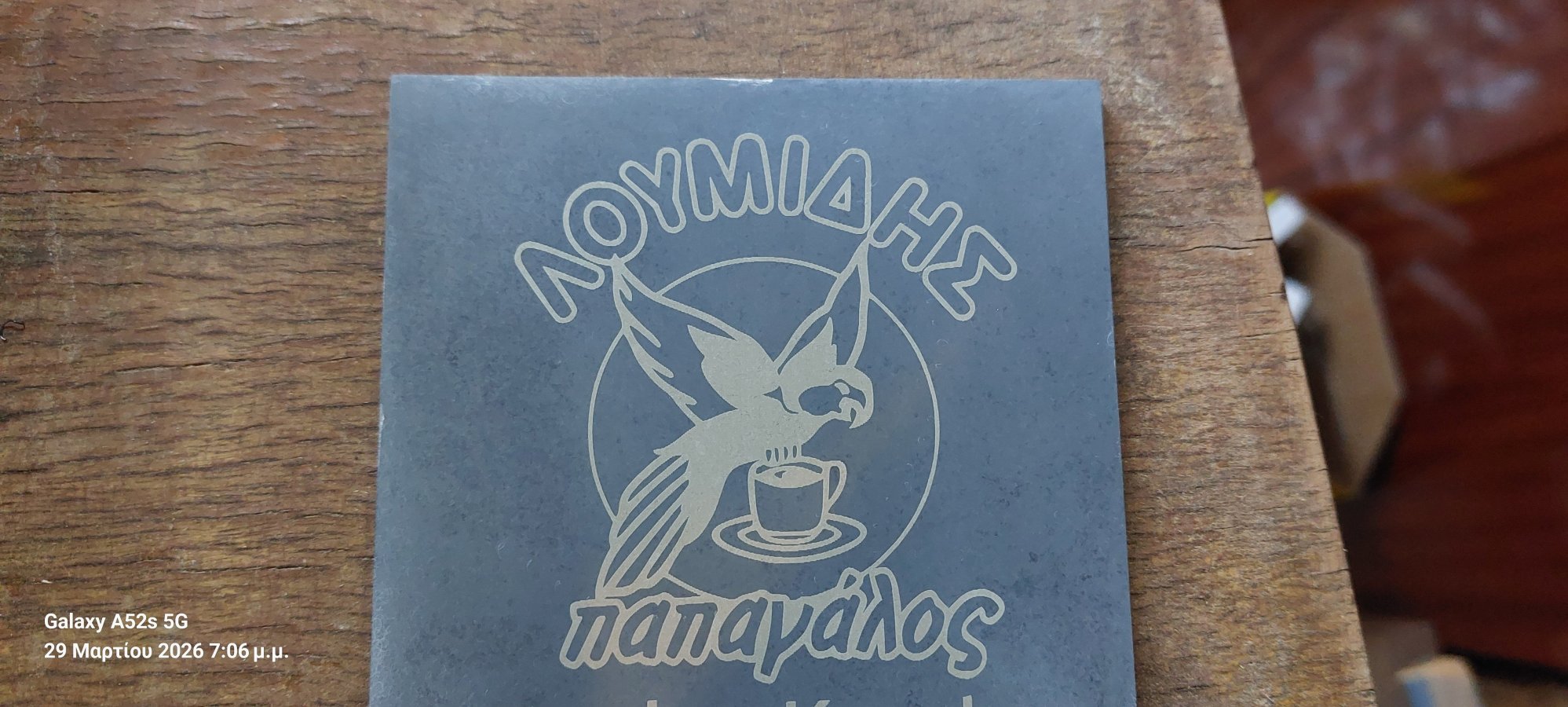

Καποιες απο τις σημερινες χαραξεις. Ο Μεγας Αλεξανδρος νομιζω βγηκε αρκετα καλος! Τι λετε?



[Chris_mar]

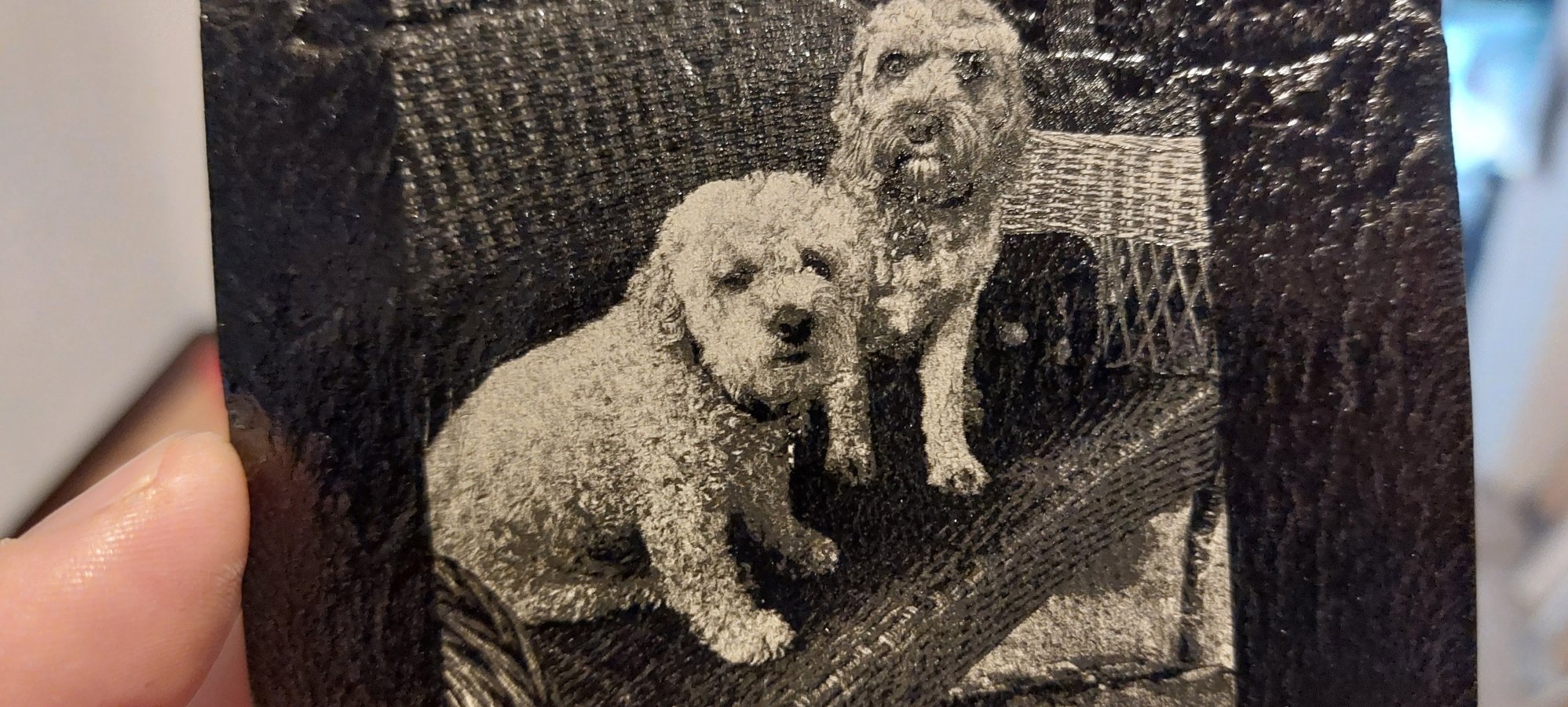

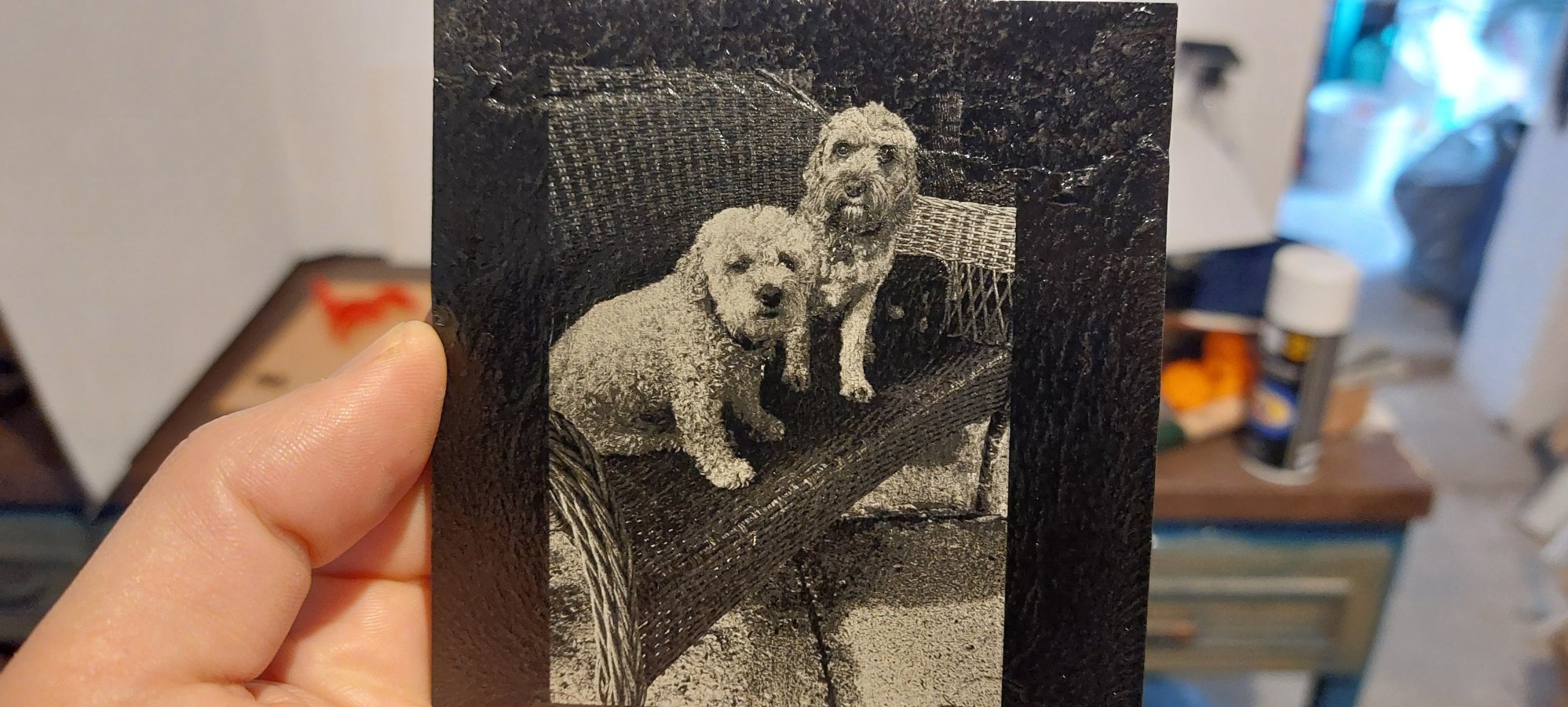

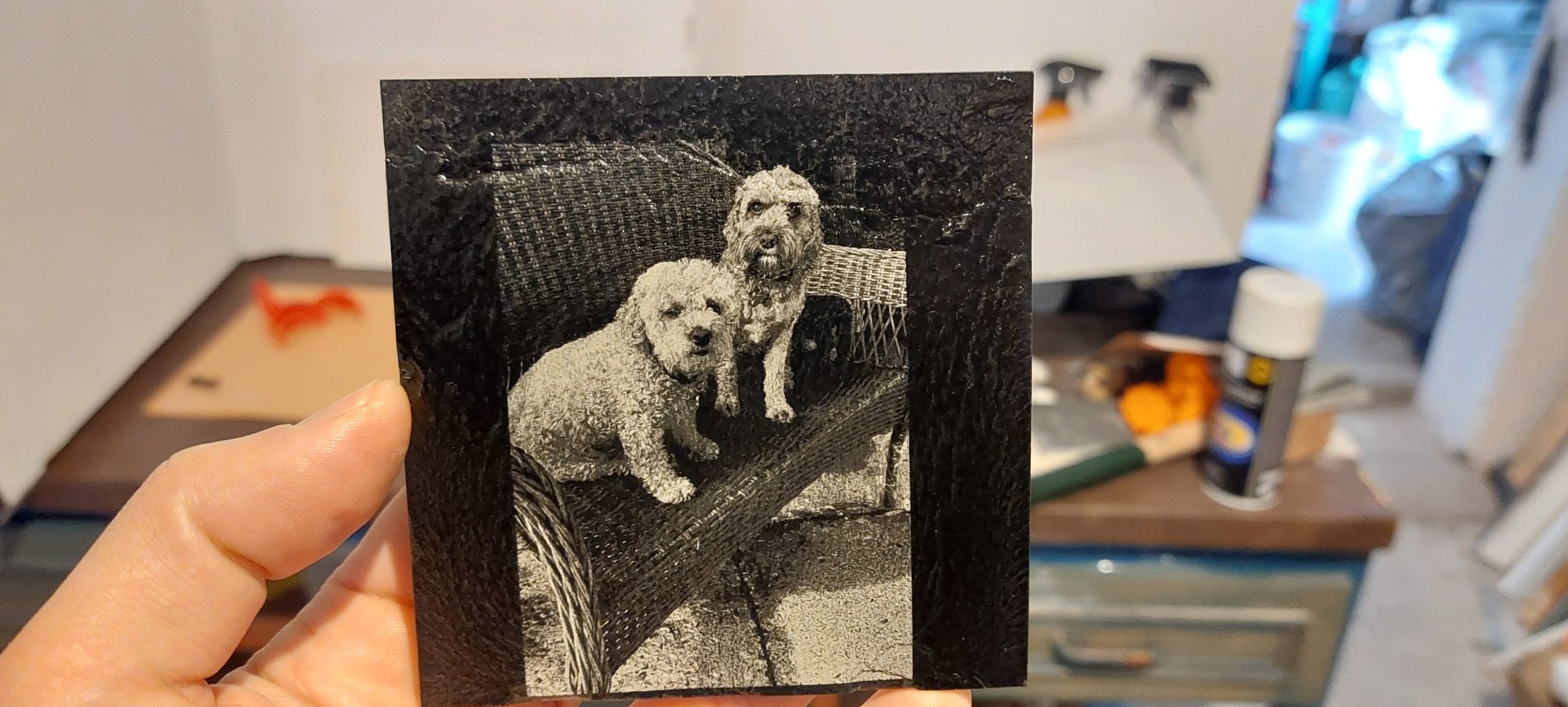

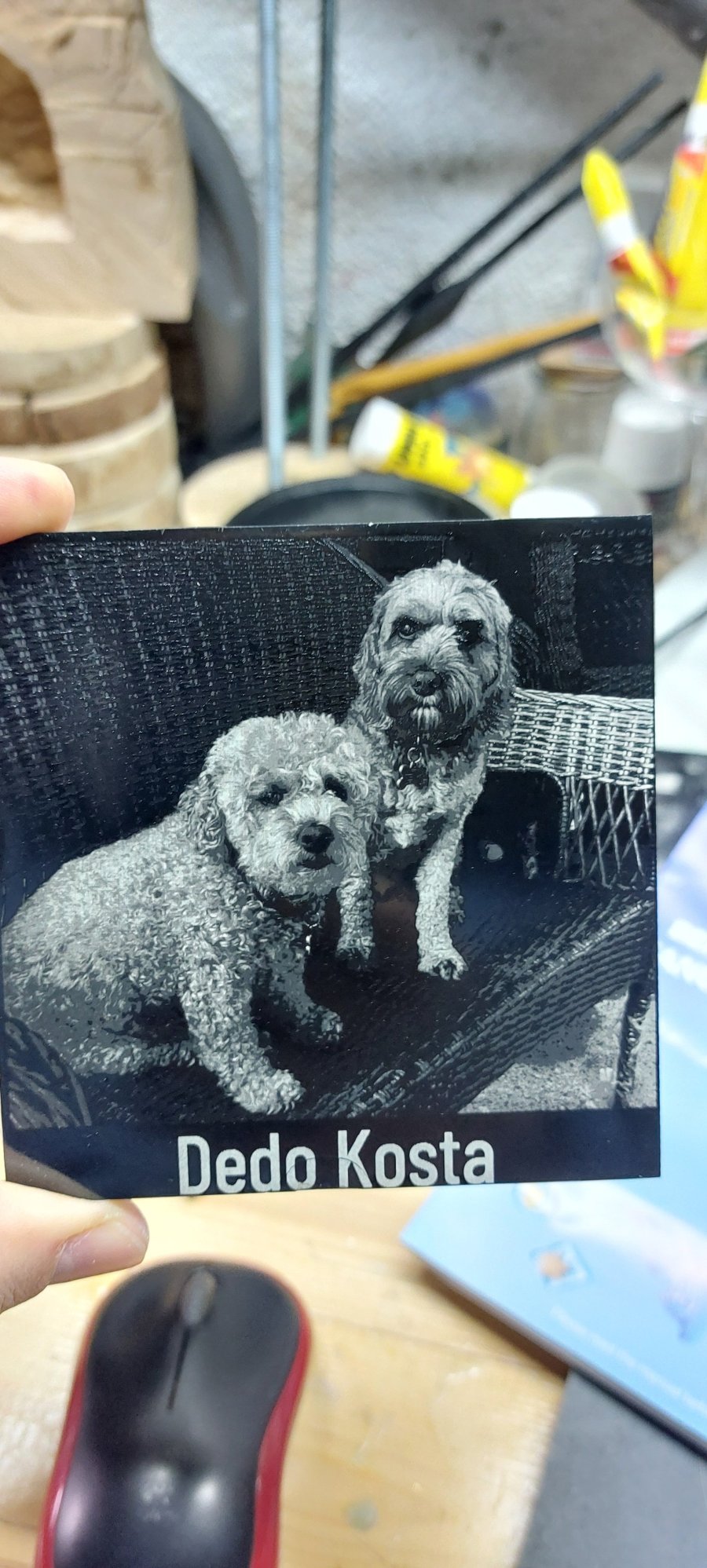

Τελικο αποτελεσμα της φωτογραφιας στο βαμμενο σχιστολιθο. Το περασα 2 χερια μαυρο ακρυλικο σπρει. Ειχα τριψει την επιφανεια με γυαλοχαρτο.
Σκεφτομαι να περασω ενα ακρυλικο βερνικι για προστασια αλλα θα το δοκιμασω πρωτα στα σουβερ που εγιναν οι δοκιμες.



[Chris_mar]

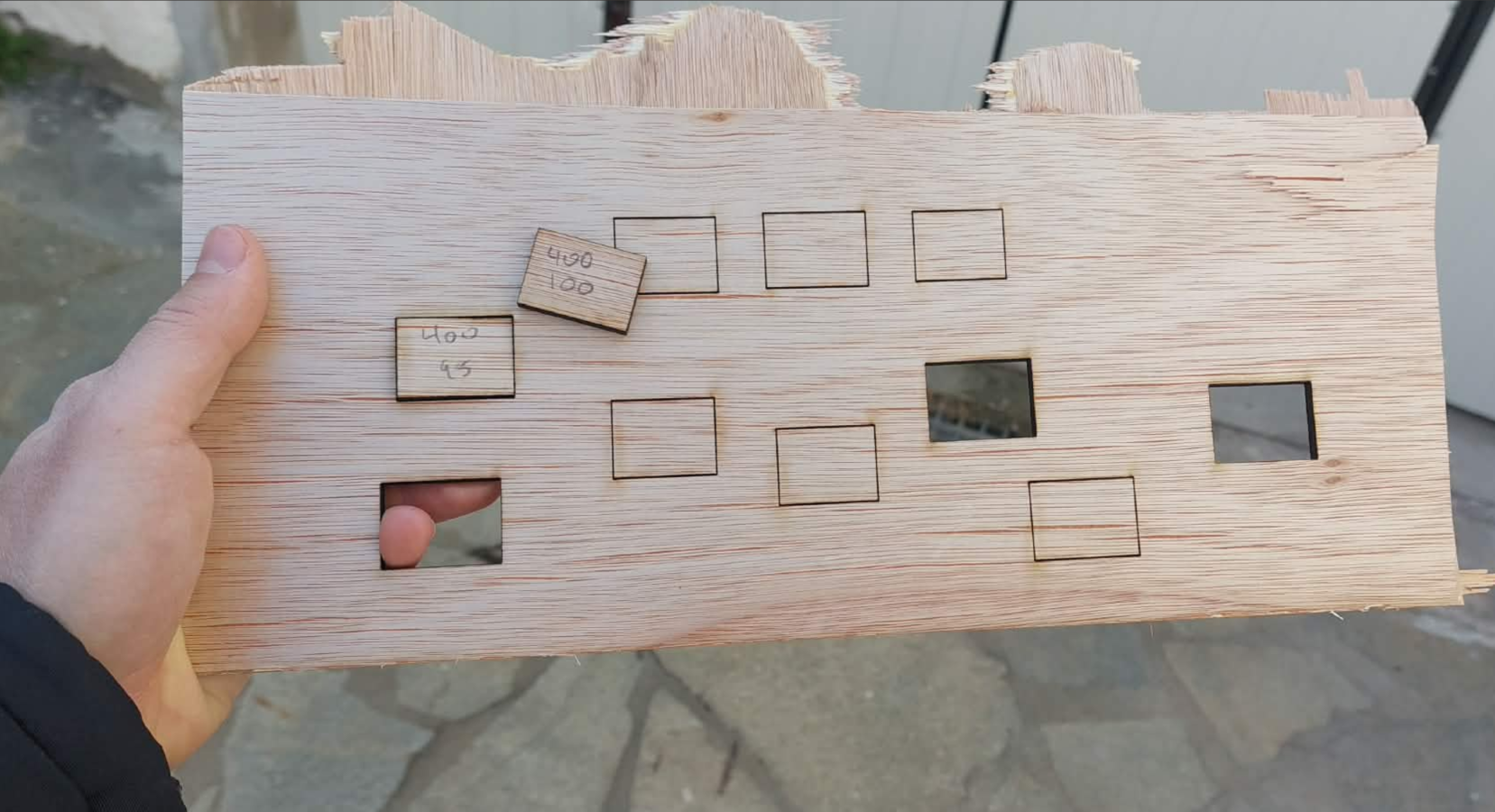

Εκανα καποιες δοκιμες να κοψω ενα κοντρα πλακε περιπου 4,55mm. Το καταφερα με ταχυτητα 400mm/min και 100% power.
Δοκιμασα να ριξω την δυναμη στο 95 και να περασει 2 φορες. Μαυρισε απο την πισω πλευρα.
Με την ιδια δυναμη 95% και ιδια ταχυτητα περασε μια φορα και το εκοψε.


Εχω την εντυπωση οτι το air assist δεν δουλευει. Οταν ανοιγω το laser παιρνει μπρος και το air assist (κουνιεται απο την θεση του). Οταν κοβω ομως δεν το ακουω ουτε βλεπω να τρεμει. Διαβασα οτι με την εντολη M8 μπορω να το ενεργοποιησω και M9 να το απενεργοποιησω για να το τεσταρω. Το εκανα αλλα δεν ειδα κατι.
Εχετε καμια ιδεα τι να δοκιμασω?



[songless_bird]

Δεν βλέπεις ούτε καπνο να φεύγει προς τα κάτω στο honeycomb στις κοπες; πολύ περίεργο.



[Chris_mar]

Δεν βλέπεις ούτε καπνο να φεύγει προς τα κάτω στο honeycomb στις κοπες; πολύ περίεργο.

Θα το παρατηρησω, εχω ανοιχτη πορτα ακριβως πισω απο το laser και ο καπνος εβγαινε εξω.



[Babis K.]

Είσαι σίγουρος οτι το Air (δεξιά) είναι ενεργοποιημένο (πράσινο);



[Χιωτης]

Φανταζομαι οτι στο καρτελακι tab/layers το κουτακι 'air' ειναι στο πρασινο/οn ετσι?
Απο κει και περα ισως φταιει η καλωδιωση, ισως να μην εχει κουμπωσει καλα το καλωδιο του air assist στο κουτι του εκτυπωτη.

Δεν ξερω αν υπαρχει περιπτωση να δωσεις κατευθειαν ρευμα (12 η 24βολτ) στο air assist για να σιγουρευτεις οτι πραγματι δουλευει.
