Οδηγιες κατασκευης Οδηγων (Jigs & Fixtures)
- Thread starter kospap
- Start date
-
Αγαπητοί φίλοι
Με ιδιαίτερη χαρά σας προσκαλούμε στην κοπή της πρωτοχρονιάτικης πίτας του AVClub για το 2026
Την Κυριακή, 1/3/2025 και ώρα 13:30 στο εστιατόριο "Το Ψαρονέφρι" θα πραγματοποιήσουμε την κοπή της Πρωτοχρονιάτικης πίτας μας για το 2026.
Το εστιατόριο βρίσκεται στο Μαρούσι, Πέλικα 64, Τηλ.: 210 2824531
Δηλώστε τη συμμετοχή σας εδώ, θα χαρούμε πολύ να σας δούμε από κοντά.
Μα εννοείται αυτό, και ξυλεία μπορείς να αγοράσεις έτοιμη αλλά πλανιζουμε και μόνοι μας αν χρειαστεί.
Επίσης μπορεί να έχεις έτοιμες καβιλιες στο μήκος των 5εκ αλλά σε μια εφαρμογή να θες πιο μακριές.
Η κάποιος να θέλει να φτιάξει ένα κατάρτι για μια μινιατουρα.
Επίσης μπορεί να έχεις έτοιμες καβιλιες στο μήκος των 5εκ αλλά σε μια εφαρμογή να θες πιο μακριές.
Η κάποιος να θέλει να φτιάξει ένα κατάρτι για μια μινιατουρα.
Και μη ξεχνάμε πως πολλες φορες όπου η καβιλια χρησιμοποιείται για να κρυψει τρυπες από βίδες πως θέλουμε καβιλια απο το ίδιο ξυλο όπως η κατασκευή.
Οδηγός για στρογγύλεμα γωνιών.

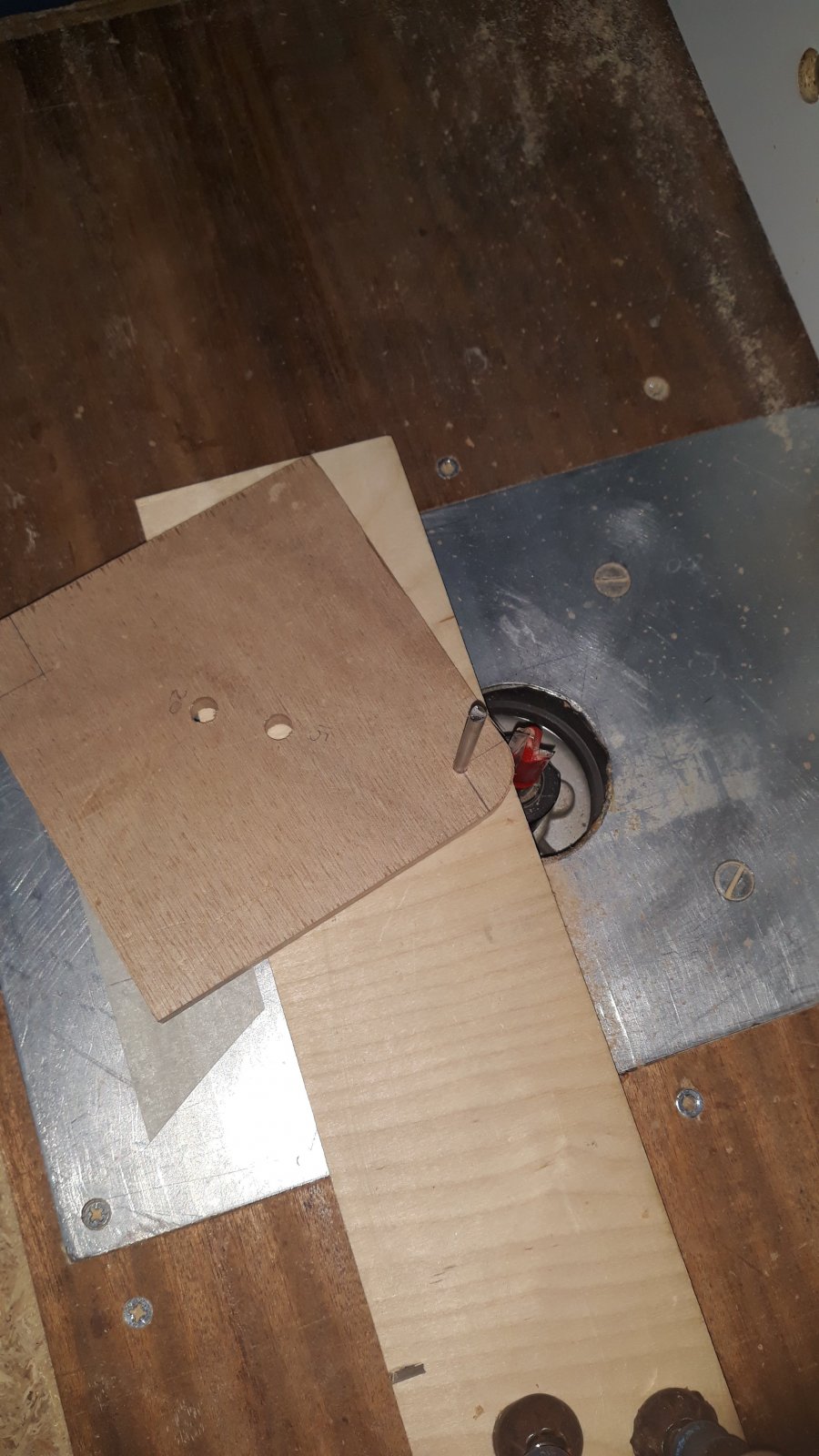

Αυτό που έκανα διαφορετικά σε σχέση με το βίντεο είναι ο τρόπος διαμόρφωσης του κύκλου, που έγινε όπως φαίνεται στην πρώτη φωτογραφία (η κάτω σανίδα είναι πιασμένη με σφιγκτήρες στον πάγκο). Θα το δοκιμάσω στην πράξη αύριο που θα έχουν στεγνώσει οι κόλες.
Αυτό που έκανα διαφορετικά σε σχέση με το βίντεο είναι ο τρόπος διαμόρφωσης του κύκλου, που έγινε όπως φαίνεται στην πρώτη φωτογραφία (η κάτω σανίδα είναι πιασμένη με σφιγκτήρες στον πάγκο). Θα το δοκιμάσω στην πράξη αύριο που θα έχουν στεγνώσει οι κόλες.
Attachments
Ωραίος οδηγός πράγματι
Εγώ χρησιμοποιώ αυτούς τους οδηγούς απο αλουμίνιο, αλλά τώρα μπαίνω στον πειρασμό να φτιάξω τους πιο πάνω που έχουν καλύτερο κράτημα του ξύλου.
Εγώ χρησιμοποιώ αυτούς τους οδηγούς απο αλουμίνιο, αλλά τώρα μπαίνω στον πειρασμό να φτιάξω τους πιο πάνω που έχουν καλύτερο κράτημα του ξύλου.
Η πρώτη δοκιμή ήταν έτσι κι έτσι. Το σημείο του οδηγού που σχηματίζει το 1/4 του κύκλου είναι λίγο δύσκολο να βγει ακριβώς. Στην φωτογραφία φαίνεται ένα μικρό σκαλοπάτι που κάνει ο οδηγός αριστερά από το "20" το οποίο και μεταφέρθηκε στο ξύλο - τελικά έφυγε μετά από αρκετό τρίψιμο.
Το καλό είναι ότι το πλαίσιο είναι σωστό (είναι εύκολη κατασκευή) οπότε μπορείς να φτιάξεις όσα "δισκάκια" θες μέχρι να τα πετύχεις. Κάθε δισκάκι είναι ένα απλό τετράγωνο 12Χ12εκ και το στρογγύλεμα γίνεται εύκολα στο ρούτερ με τον τρόπο που έδειξα πριν, απλά θέλει καλό μέτρημα/σημάδεμα για να βγει ακριβώς.
@nikfor ευχαριστώ για το λινκ, χρήσιμο γκατζετάκι ειδικά άμα βαριέσαι να παλεύεις με τις ατέλειες των DIY λύσεων.
Το καλό είναι ότι το πλαίσιο είναι σωστό (είναι εύκολη κατασκευή) οπότε μπορείς να φτιάξεις όσα "δισκάκια" θες μέχρι να τα πετύχεις. Κάθε δισκάκι είναι ένα απλό τετράγωνο 12Χ12εκ και το στρογγύλεμα γίνεται εύκολα στο ρούτερ με τον τρόπο που έδειξα πριν, απλά θέλει καλό μέτρημα/σημάδεμα για να βγει ακριβώς.
@nikfor ευχαριστώ για το λινκ, χρήσιμο γκατζετάκι ειδικά άμα βαριέσαι να παλεύεις με τις ατέλειες των DIY λύσεων.
Attachments
- 31 July 2009
- 8,656
Για να ξεκινήσω με έναν τέτοιο και να δούμε πως θα πάει.
Μια ερώτηση: για ένα δισκοπρίονο σχεδόν 7kg ποιο θεωρείται ότι είναι το ελάχιστο πάχος κόντρα πλακέ που πρέπει να χρησιμοποιήσω;
Αυτός που μοιάζει να έχει ένα αρκετά βαρύ δισκοπρίονο χρησιμοποιεί ΚΠ 3/4 της ίντσας.
Οπότε το 18mm η το 20mm ΚΠ μοιάζει λογική επιλογή δεδομένου του μεγάλου βάρους (και ειδικά στην περίπτωση που κόψεις όπως αυτός στο τέλος του video που βάζει τον οδηγό να πατήσει ανάμεσα σε δυο ξύλα για να μην κόψει τον πάγκο από κάτω.
Πάντως, αν ο οδηγός πατάει σε μια σταθερή επιφάνεια (εγώ βάζω από κάτω ένα φύλλο μονωτικού οικοδομής για να μη νοιάζομαι για τον πάγκο μου), θα μπορούσε να γίνει και με 15mm ΚΠ νομίζω, περισσότερο για να ελαφρύνει λίγο η κατασκευή.
Οπότε το 18mm η το 20mm ΚΠ μοιάζει λογική επιλογή δεδομένου του μεγάλου βάρους (και ειδικά στην περίπτωση που κόψεις όπως αυτός στο τέλος του video που βάζει τον οδηγό να πατήσει ανάμεσα σε δυο ξύλα για να μην κόψει τον πάγκο από κάτω.
Πάντως, αν ο οδηγός πατάει σε μια σταθερή επιφάνεια (εγώ βάζω από κάτω ένα φύλλο μονωτικού οικοδομής για να μη νοιάζομαι για τον πάγκο μου), θα μπορούσε να γίνει και με 15mm ΚΠ νομίζω, περισσότερο για να ελαφρύνει λίγο η κατασκευή.
10αράκι βάλε ή κάπου εκεί, για να μην χάσεις βάθος κοπής. Ο οδηγός κάθεται πάντα πάνω στο ξύλο που κόβει οπότε δεν χρειάζεται να είναι ενισχυμένος. Επίσης, ο οδηγός στο βίντεο που έβαλες είναι πολύπλοκη κατασκευή χωρίς λόγο (να πω για φιγούρα?) . Φτιάξε κάτι πιο απλό, θα σε βολέψει καλύτερα.
Εγώ είχα φτιάξει αυτόν κάποτε ....ζήτημα να τον χρησιμοποίησα 1-2 φορές στην αρχή.
Με τον οδηγό κοπής από το Lidl, ή για μεγαλύτερες κοπές με μια ράγα μεταλλική ή ξύλινη και νταβίδια κάνω δουλειά μου άνετα.
Οι περισσότερες κοπές γίνονται πάντα στο παγκοπρίονο.
Με τον οδηγό κοπής από το Lidl, ή για μεγαλύτερες κοπές με μια ράγα μεταλλική ή ξύλινη και νταβίδια κάνω δουλειά μου άνετα.
Οι περισσότερες κοπές γίνονται πάντα στο παγκοπρίονο.
Εαν εχεις μονο μια απλη ραγα (βλεπε lidl) θα πρεπει να μετρας με ακριβεια το πλατος κοπης του δισκοπριονου, μπρος πισω στην επιφανεια ... λιγο εδω λιγο εκει.
Εαν εχεις μια ραγα με πατο (οπως η παραπανω), χωρις να μετρησεις, την τοποθετησεις στα σημαδια της κοπης και τελος.
Εαν εχεις μια ραγα με πατο (οπως η παραπανω), χωρις να μετρησεις, την τοποθετησεις στα σημαδια της κοπης και τελος.
καλημέρα και σας ευχαριστώ όλους για τις απαντήσεις σας.
Μια απλή ράγα τύπου lidl δεν εξυπηρετεί για τον λόγο που είπε ο Σώφρον.
Θέλω κάτι που να δείχνει που θα κόψει το δισκοπρίονο όπως αυτό που έδειξε ο Osatosa ή αυτό που παρέθεσα λίγο παραπάνω από το post του kospap και το οποίο ο Σόφρων λέει οτι δεν βολεύει.
Όπως καταλαβαίνω οτι πάει η δουλειά, αυτό το οποίο χρειάζονται αυτοί οι DIY οδηγοί έιναι ένα σύστημα Τ Track και το αντίστιχο clap ώστε ο οδηγός να μαγκώνει στο υπό κοπή ξύλο.

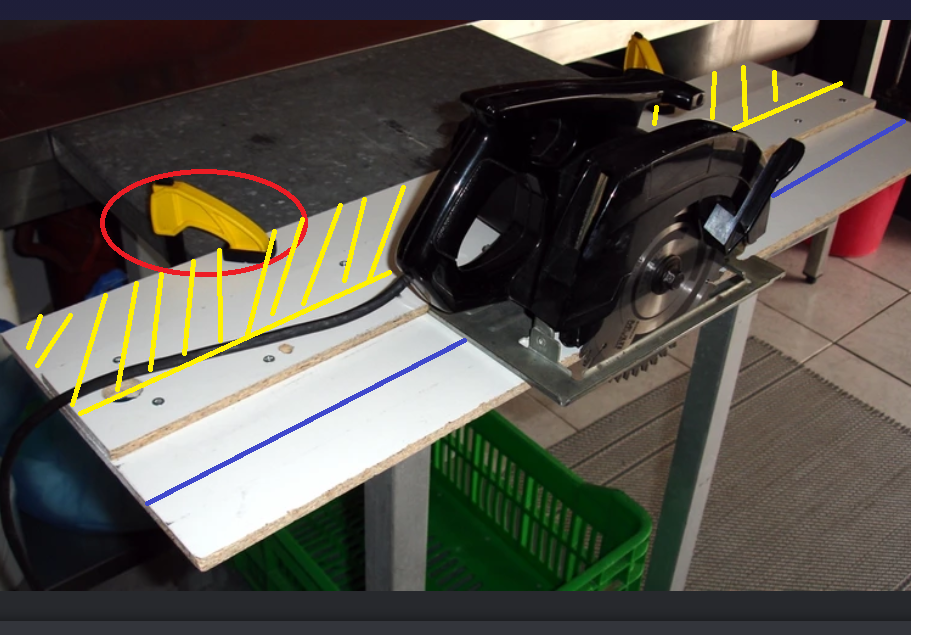

Ο Osatosa έκανε πολύ μεγαλυτερη την επιφάνεια του οδηγού προκειμένου να βρει κάπου να πιάσει ο σφικτήρας (κοκκινος κυκλος) σε σημείο που να μην εμποδίζει την κίνηση του δισκοπρίονου κατά την κοπή. Αυτό όμως έχει το πρόβλημα ότι
Με ένα γρήγορο ψάξιμο βλέπω οτι αυτά τα συστήματα Τ Track & claps κοστίζουν αρκετά.

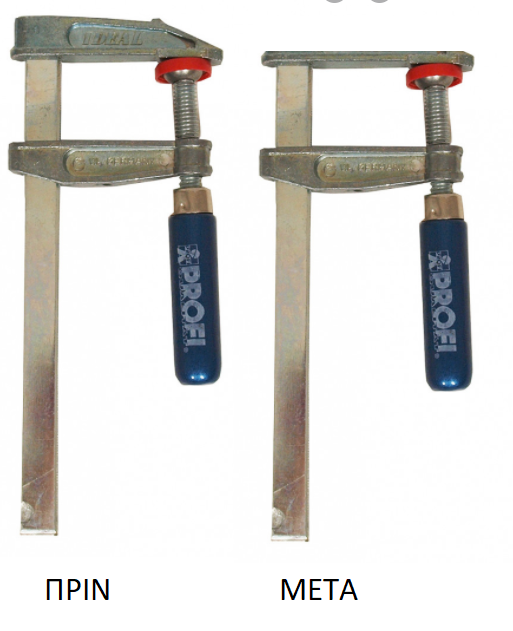

Αναρωτιέμαι αν μπορει να γίνει καμία πατέντα, πχ με σιδηρόδρομο για κουρτίνες και να πάρω 2 απλά claps και να τα φάω με το δισκοπρίονο στο πάνω μέρος και στην θέση του να βάλω ένα στενόμακρο λαμάκι;
Μια απλή ράγα τύπου lidl δεν εξυπηρετεί για τον λόγο που είπε ο Σώφρον.
Θέλω κάτι που να δείχνει που θα κόψει το δισκοπρίονο όπως αυτό που έδειξε ο Osatosa ή αυτό που παρέθεσα λίγο παραπάνω από το post του kospap και το οποίο ο Σόφρων λέει οτι δεν βολεύει.
Όπως καταλαβαίνω οτι πάει η δουλειά, αυτό το οποίο χρειάζονται αυτοί οι DIY οδηγοί έιναι ένα σύστημα Τ Track και το αντίστιχο clap ώστε ο οδηγός να μαγκώνει στο υπό κοπή ξύλο.
Ο Osatosa έκανε πολύ μεγαλυτερη την επιφάνεια του οδηγού προκειμένου να βρει κάπου να πιάσει ο σφικτήρας (κοκκινος κυκλος) σε σημείο που να μην εμποδίζει την κίνηση του δισκοπρίονου κατά την κοπή. Αυτό όμως έχει το πρόβλημα ότι
- προσθέτει βάρος μιας και η κίτρινη επιφάνεια είναι περιτή ουσιαστικά,
- οι σφικτήρες εξασφαλίζουν ότι ο οδηγός δεν θα μετακινηθεί. αλλά δεν εξασφαλίζει ότι το κομμάτι που κόβεται δεν πρόκειται να μετακινηθεί, οπότε πρέπει με άλλο τρόπο να ασφαλίσει και αυτό πιθανόν με άλλα claps.
Με ένα γρήγορο ψάξιμο βλέπω οτι αυτά τα συστήματα Τ Track & claps κοστίζουν αρκετά.
Αναρωτιέμαι αν μπορει να γίνει καμία πατέντα, πχ με σιδηρόδρομο για κουρτίνες και να πάρω 2 απλά claps και να τα φάω με το δισκοπρίονο στο πάνω μέρος και στην θέση του να βάλω ένα στενόμακρο λαμάκι;
Καταλαβαίνω την σκέψη σου αλλά έτσι θα χρειασθείς πιο χονδρή βάση για να χωνευτεί το T-track χάνοντας αντίστοιχο βάθος κοπής και υπάρχει και ο κίνδυνος να ξεκολλήσει στο σφίξιμο από την βάση.
Αν θέλεις T-track από κάτω πρέπει να κάνεις το σύστημα που έκανα εγώ στον φράχτη με δύο επιφάνειες μεταλλικές σε ανάλογη απόσταση και να γλιστράει ο σφικτήρας που περιγράφεις ανάμεσα.
Όλα αυτά όμως προϋποθέτουν μεγάλο πάχος στην βάση.
Αν θέλεις T-track από κάτω πρέπει να κάνεις το σύστημα που έκανα εγώ στον φράχτη με δύο επιφάνειες μεταλλικές σε ανάλογη απόσταση και να γλιστράει ο σφικτήρας που περιγράφεις ανάμεσα.
Όλα αυτά όμως προϋποθέτουν μεγάλο πάχος στην βάση.
