Ξεκινάμε πάντα με τα μικρότερα εξαρτήματα και πάμε στα μεγαλύτερα -ψηλότερα.

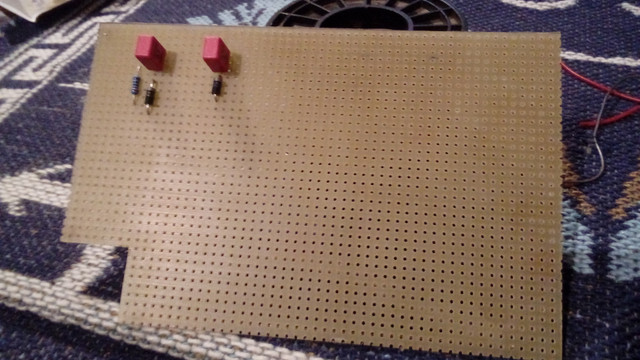

Ξεκινάς με τις αντιστάσεις μία μια.

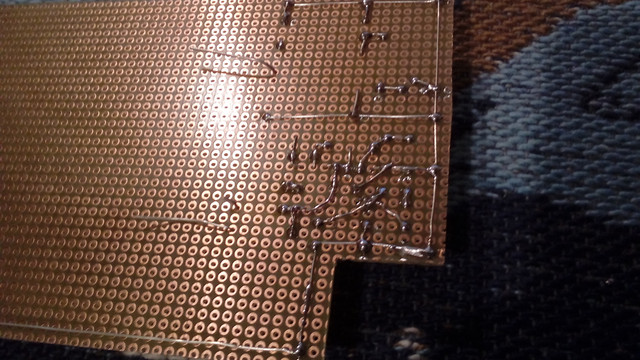

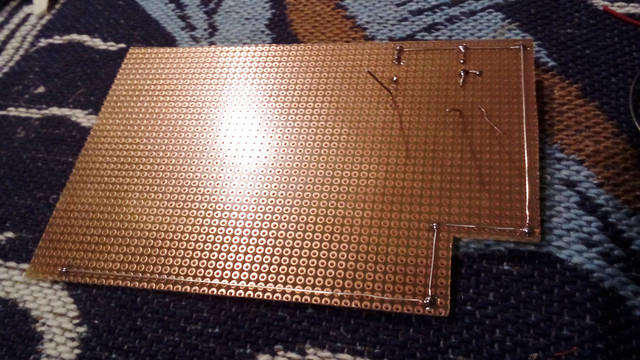

Κάθε μία που θα περνάς στη σωστή θέση που σε οδηγεί η τρύπα ΧΥ του κάθε ποδιού της, θα γυρνάς ανάποδα την πλακέτα και σύμφωνα με το άλλο σχέδιο των συνδέσεων με ένα μικρό μυτοτσίμπιδο θα καμπυλώνεις το ποδαράκι προς την κατεύθυνση και τις τρύπες που δείχνει ακριβώς το σχέδιο. Περνάς το επόμενο διπλανό μικρό εξάρτημα και στο σημείο που τέμνονται τα δύο πόδια αφήνεις μια επικάλυψη μία -δύο τρυπών , κόβεις τα δύο πόδια και στο κοινό τμήμα κολλάς με λίγη κόλληση.
Η σειρά τοποθέτησης είναι :

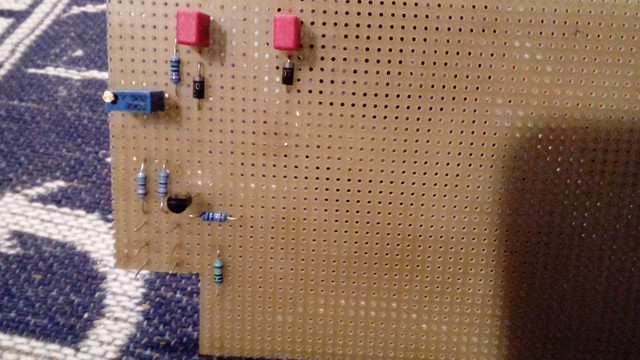

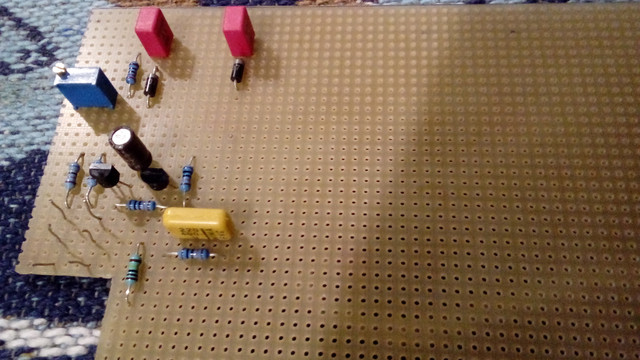

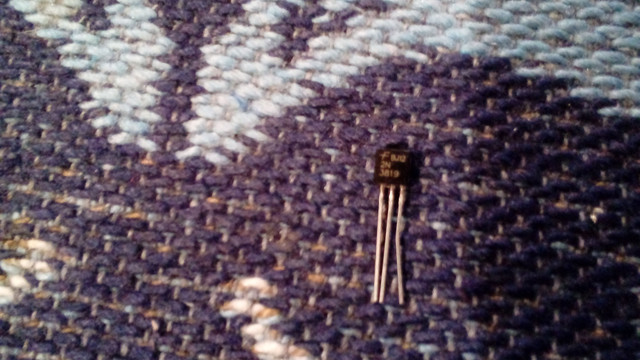

Αντιστάσεις, γεφύρωμα (ένα), δίοδοι , πλαστικοί - κεραμικοί πυκνωτές, jfet , μικροί ηλεκτρολυτικοί, γέφυρα, τρίμερ, κλέμα, ασφάλεια, lm317 , μετ/της, δύο μεγάλοι πυκνωτές.

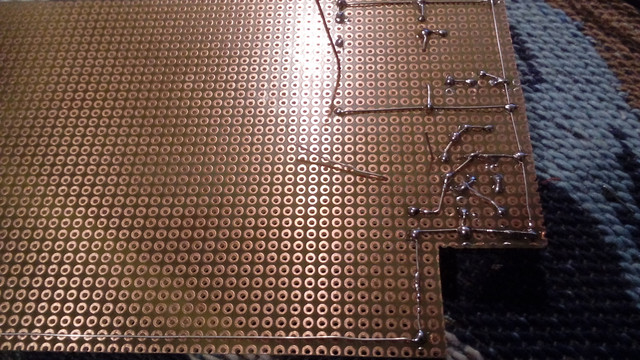

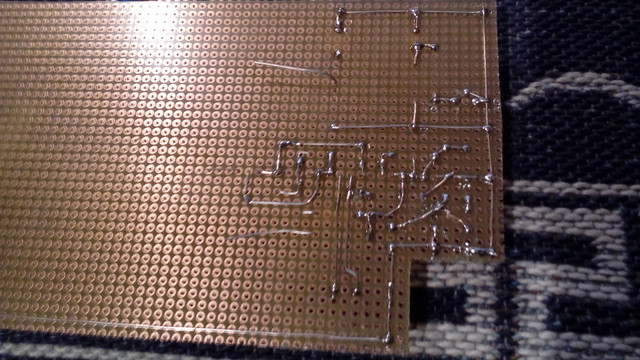

Όμως σε κάθε περιοχή που πιάνεσαι θα τελειώνεις με τα πρόσθετα συρματάκια που χρειάζονται για να ολοκληρωθούν οι συνδέσεις και μετά προχωράς στην επόμενη περιοχή. Κάθε εξάρτημα, σύνδεση που θα τελειώνεις θα σβήνεις με ένα μαρκαδόρο στο σχέδιο γιατί αλλιώς κάτι θα ξεχαστεί . Χρησιμοποιείς τα κομμένα συρματάκια από τα εξαρτήματα για να κάνεις τις απομακρυσμένες ενώσεις και όπου αυτά δεν φθάνουν βάζεις ψιλό μονόκλωνο σύρμα.
Ελέγχεις τις διαδρομές που είναι πολύ κοντά με πολύμετρο οτι δεν υπάρχει βραχυκύκλωμα και απο τη μεριά των εξαρτημάτων αυτά που ενώνονται οτι πράγματι είναι ενωμένα πάλι με το πολύμετρο .
Δες το δείγμα που έβαλα στο μήνυμα 37
