QUAD 72 Χρόνια, τότε - τώρα!

[Macmod]

Το εκπληκτικό όμως είναι ότι ο ενισχυτής κατορθώνει παρ´ότι χρησιμοποιεί
κοινότατα εξαρτήματα σε μάλλον κοινές τοπολογίες να παίζει υπέροχα!
Αυτό είναι και το ''κουφό'' σε όλες τις ενισχυτικές διατάξεις της εταιρίας!
Έχει όμως και μερικά σημαντικά προβλήματα τα οποία έχουν την ρίζα τους
στην μέτρια ποιότητα του PCB, συγκεκριμένα αυτό είναι αθωράκιστο και
χωρίς μόνωση (σε πολλές παρτίδες) με αποτέλεσμα μέτα από κάποια
χρόνια λειτουργίας, ο προενισχυτής να γίνεται θορυβώδης και να παρουσιάζει
σημαντικές βλάβες που προέρχονται από την οξύδωση της πλακέτας. Το κακό
είναι ότι άπαξ και εκδηλωθεί η βλάβη, δεν υπάρχει τρόπος θεραπείας (πρέπει να
αλλαγχθεί το PCB) και να μονωθεί με plastic. Απαράδεκτο!!!



[VFXCode]

Για τι χρονολογια ενυσχητη μιλαμε??


keep up the good work



[Macmod]

πρόσωπικά έχω τον συγκεκριμένο προενισχυτή από το 1992, το 1997
άρχισαν τα προβλήματα (έκανε παρασιτικούς θορύβους και Hum και στην
συνέχεια κράσσαρε το ψηφιακό τμήμα και δεν γινόταν καμία επιλογή
εισόδων,φίλτρων και γενικώς ήταν μουγκός). Άλλαξα την πλακέτα ολόκληρη
(το κόστος αφήστε το, ευτυχώς που εργαζόμουν στο service department της
εταιρίας τότε και μού ήρθε φτηνά) και την πέρασα με σπρέι πλαστικοποιήσης.
Απο τότε ώς και χθές (γιατί τον άλλαξα, δείτε προηγούμενο post μου) δεν
ξαναείχα κανένα πρόβλημα. Γενικά πρόκειται γιά φονέα γιγάντων, αφού ήταν
σχετικά φτηνός (το 1993 είχε 900 λίρες) και ο ήχος του δεν είχε καμία σχέση
με την κατηγορία του. Σήμερα σαν μεταχειρισμένος βρίσκεται στα 200 - 300
ευρώ περίπου και θεωρείται άριστη αγορά (προσοχή στην κατάσταση της
πλακέτας του, αν έχει αρχίσει να οξυδώνεται, έστω και τοπικά, ΜΑΚΡΥΑ)



[Macmod]

Απάντηση: Re: QUAD 72 Χρόνια, τότε - τώρα!

Για τι χρονολογια ενυσχητη μιλαμε??


keep up the good work

Άρχισε να παράγεται και να διατίθεται από το 1982 ως το 1994, όπου
και καταργήθηκε μαζί με τον έτερο 44 και αντικαταστάθηκε από τον 66.



[Macmod]

Κάτι άλλο που πρέπει να προσεχθεί είναι ότι έχει μικρό κέρδος τάσης και
είναι και ψιλοαναίσθητος. Η μέγιστη έξοδος που βγάζει είναι 500mVrms και
έχει αντίσταση πηγής 830 Ohm. To μυστικό του καλού του ήχου κατά την
γνώμη μου βρίσκεται ακριβώς εκεί (τα IC του επειδή λειτουργούν σε πολύ
μικρό κέρδος, έχουν τρομερά γραμμική λειτουργία και έχουν και πάρα πολύ
καλά σταθεροποιημένη και αθόρυβη τάση τροφοδοσίας).



[Macmod]

Τωρά μη ρωτήσετε τι διαφορές έχει ο 34 Macmod, γιατί είναι τόσες πολλές
που χρειάζονται πάρα πολλές σελίδες γιά να περιγραφούν, Ηχητικά πάντως
με αυτόν έχω ξαναρχίσει να ανακαλύπτω την δισκοθήκη μου, αν αυτό λέει
κάτι? Έχω πάθει την πλάκα μου, δεν φανταζόμουν ποτέ πως μπορεί να
''παίζει''!!!
Γιά όσους Quadάκιδες και μή που ενδιαφέρονται, αν τον βρείτε, πάρτε τον,
δεν έχει καμία σχέση με τον απλό. (αν τον βρείτε, έχουν παραχθεί μόνο 100)!



[Macmod]

Αν παρατηρήσατε στο σχέδιο, χρησιμοποιείται και τελεστικός στην
σταθεροποιήση της κύριας τάσης τροφοδοσίας (ως συγκριτής τάσης).
Ο άνθρωπος ήταν ιδιοφυία!



[sergiu]

Γειά σας. Μπαίνω στην συζήτηση γιατί έχω στην κατοχή μου εναν Quad 707 τον οποίο δεν είδα να αναφέρεται στα πιο πάνω πόστ,,τον οδηγώ με έναν προενισχυτή audiolab 8000c και τα ηχεία μου είναι τα Audio spectrum-Artemis.
Αυτό που έχω να πω με δύο λόγια είναι οτι ο ήχος του είναι πολύ ρωμαλέος σε σχέση με την ισχύ του αλλα σε σύγκριση με τον sanyo plus p-55 που είχα πριν απο τον quad είναι και πιο σκληρός,χωρίς όμως να σε κουράζει.Οδηγεί πολύ άνετα και μεγαλύτερο φορτίο απο αυτό που του δίνω εγώ.



[sergiu]

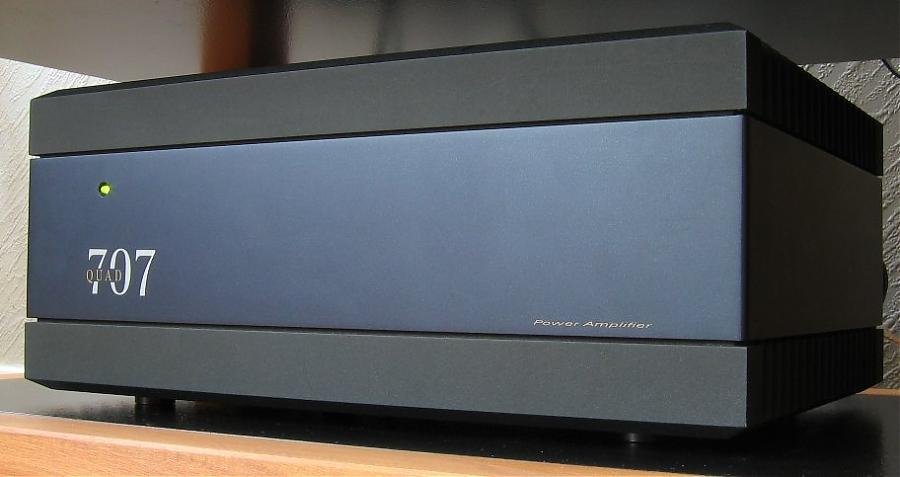

και μία φωτό του quad 707 μου ,απο το ίντερνετ...



[Γιώργος(MAC)]

ο Macmod, είναι τελικά "ο άνθρωπος της QUAD" στην Ελλάδα...:SFGSFGSF:
Αυτήν την εταιρεία την έχω σε μεγάλη εκτίμηση, γιατί είναι σε πολλά πράγματα πρωτοπόρος, χωρίς να προκαλεί.

Μacmod, ακόμη παραμένει εξ ολοκλήρου Εγγλέζικη, ή υπάρχουν άλλοι επενδυτές απο πίσω?



[Macmod]

Απάντηση: Re: QUAD 72 Χρόνια, τότε - τώρα!

Γειά σας. Μπαίνω στην συζήτηση γιατί έχω στην κατοχή μου εναν Quad 707 τον οποίο δεν είδα να αναφέρεται στα πιο πάνω πόστ,,τον οδηγώ με έναν προενισχυτή audiolab 8000c και τα ηχεία μου είναι τα Audio spectrum-Artemis.
Αυτό που έχω να πω με δύο λόγια είναι οτι ο ήχος του είναι πολύ ρωμαλέος σε σχέση με την ισχύ του αλλα σε σύγκριση με τον sanyo plus p-55 που είχα πριν απο τον quad είναι και πιο σκληρός,χωρίς όμως να σε κουράζει.Οδηγεί πολύ άνετα και μεγαλύτερο φορτίο απο αυτό που του δίνω εγώ.

Συγχαρητήρια, έχεις έναν πολύ σπάνιο τελικό, έχουν παραχθεί ελάχιστοι
και δεν έχει έρθει ποτέ επίσημα στην Ελλάδα.
Πρόκειται γιά έναν 606, στον οποίο έχει προστεθεί η θύρα Quad link, κατά
τα άλλα σαν κυκλωματικό σχέδιο είναι ακριβώς οι ίδιοι. Πολύ ωραίο κομμάτι! Άλλαξε του πυκνωτές τροφοδοσίας, θα ήθελα να μου πείς αν ο
δικός σου φοράει 40872 (χ2 στο κάθε κανάλι)στο Class A στάδιο εξόδου
και MJ15003 (χ6 στο κάθε κανάλι) στο Dumper/Unbiased Class C στάδιο
εξόδου. Αν θέλεις πες μου και το Iss number των πλακετών του γιά να
σου στείλω με pm, Modification γιά να ''απογειώσεις'' εντελώς τον ήχο του!



[Macmod]

Απάντηση: Re: QUAD 72 Χρόνια, τότε - τώρα!

ο Macmod, είναι τελικά "ο άνθρωπος της QUAD" στην Ελλάδα...:SFGSFGSF:
Αυτήν την εταιρεία την έχω σε μεγάλη εκτίμηση, γιατί είναι σε πολλά πράγματα πρωτοπόρος, χωρίς να προκαλεί.

Μacmod, ακόμη παραμένει εξ ολοκλήρου Εγγλέζικη, ή υπάρχουν άλλοι επενδυτές απο πίσω?

Ποτέ δεν υπήρξα άνθρωπος της Quad στην Ελλάδα.
Ήμουν απλά ένας πορωμένος τεχνικός της στην Αγγλια, το Macmod
μου έχει μείνει σαν παρατσούκλι από εκεί.
Η Quad πλέον είναι μέλος του IAG, μαζί με την Wharfedale, την Audiolab και άλλες γνωστές εταιρίες του χώρου.
Η Quad μπορεί να μην προκαλούσε-προκαλλεί, αλλά ο ιδρυτής της ο
Peter Walker ήταν γνωστός ιδιόρυθμος και κατά καιρούς είχε κάνει
πολύ προκλητικές δηλώσεις!



[Macmod]

Γιά του λόγου το αληθές.
Η πλακέτα του 606 ίδια στον 707,808,909!
Οι μοναδικές αλλαγές είναι στους κωδικούς των τρανζίστορ και του
ολοκληρωμένου στην είσοδο!



[Macmod]

[/ATTACH]

Τα σχηματικά διαγράμματα του 606 και του 707.
Τα συμπεράσματα δικά σας!



[christos]

In 1995, QUAD Electroacoustics Ltd was bought by Verity Group plc, joining its existing brands of Wharfedale and Mission. A few changes were made, including shifting some loudspeaker production to East China, but the company essentially stayed the same, and still tries to adhere to its ethos of "the closest approach to the original sound"
http://en.wikipedia.org/wiki/Quad_Electroacoustics



[Macmod]

Χμμμ, είσαι καλός!



[Internet King]

Κάτι άλλο που πρέπει να προσεχθεί είναι ότι έχει μικρό κέρδος τάσης και
είναι και ψιλοαναίσθητος. Η μέγιστη έξοδος που βγάζει είναι 500mVrms και
έχει αντίσταση πηγής 830 Ohm. To μυστικό του καλού του ήχου κατά την
γνώμη μου βρίσκεται ακριβώς εκεί (τα IC του επειδή λειτουργούν σε πολύ
μικρό κέρδος, έχουν τρομερά γραμμική λειτουργία και έχουν και πάρα πολύ
καλά σταθεροποιημένη και αθόρυβη τάση τροφοδοσίας).

Αν η μέγιστη έξοδος του προενισχυτή της QUAD είναι 500 mV RMS αυτό σημαίνει ότι εδώ έχουμε να κάνουμε με έναν ενεργό μειωτήρα στάθμης. Η μέγιστη στάθμη εξόδου σε ένα CD player είναι τυπικά 2 V RMS δηλαδή 4 φορές πιο μεγάλη από την μέγιστη έξοδο του προενισχυτή της QUAD.
Είσαι σίγουρος ότι η μέγιστη στάθμη είναι πολύ μικρότερη και από αυτή ενός DVD player της bluesky ?

Δεύτερον: Τα ICs (τελεστικοί ενισχυτές) όταν λειτουργούν με χαμηλό κέρδος κλειστού βρόγχου τότε αναγκαστικά εφαρμόζεται και πολύ μεγαλύτερο ποσοστό αρνητικής ανάδρασης (negative feedback) με ό,τι και να σημαίνει αυτό για τους audiophiles.



[sergiu]

Re: Απάντηση: Re: QUAD 72 Χρόνια, τότε - τώρα!

Συγχαρητήρια, έχεις έναν πολύ σπάνιο τελικό, έχουν παραχθεί ελάχιστοι
και δεν έχει έρθει ποτέ επίσημα στην Ελλάδα.
Πρόκειται γιά έναν 606, στον οποίο έχει προστεθεί η θύρα Quad link, κατά
τα άλλα σαν κυκλωματικό σχέδιο είναι ακριβώς οι ίδιοι. Πολύ ωραίο κομμάτι! Άλλαξε του πυκνωτές τροφοδοσίας, θα ήθελα να μου πείς αν ο
δικός σου φοράει 40872 (χ2 στο κάθε κανάλι)στο Class A στάδιο εξόδου
και MJ15003 (χ6 στο κάθε κανάλι) στο Dumper/Unbiased Class C στάδιο
εξόδου. Αν θέλεις πες μου και το Iss number των πλακετών του γιά να
σου στείλω με pm, Modification γιά να ''απογειώσεις'' εντελώς τον ήχο του!

Ευχαριστώ πολύ για την απάντησή σου,με ανέβασε ψυχιλογικά το οτι μου ανέφερες οτι είναι σπάνιο και πολύ καλό κομμάτι ο quad μου.Οσο για τα υπόλοιπα στοιχεία που μου λες κάποια στιγμή θα τα τσεκάρω ,απλα απο περιέργεια να δω και τις υπόλοιπες κρυφές χάρες του!!! Στην πραγματικότητα είναι ζήτημα αν έχει παίξει πάνω απο 70-80 ώρες,,,άστρωτος...



[Macmod]

Αν η μέγιστη έξοδος του προενισχυτή της QUAD είναι 500 mV RMS αυτό σημαίνει ότι εδώ έχουμε να κάνουμε με έναν ενεργό μειωτήρα στάθμης. Η μέγιστη στάθμη εξόδου σε ένα CD player είναι τυπικά 2 V RMS δηλαδή 4 φορές πιο μεγάλη από την μέγιστη έξοδο του προενισχυτή της QUAD.
Είσαι σίγουρος ότι η μέγιστη στάθμη είναι πολύ μικρότερη και από αυτή ενός DVD player της bluesky ?

Δεύτερον: Τα ICs (τελεστικοί ενισχυτές) όταν λειτουργούν με χαμηλό κέρδος κλειστού βρόγχου τότε αναγκαστικά εφαρμόζεται και πολύ μεγαλύτερο ποσοστό αρνητικής ανάδρασης (negative feedback) με ό,τι και να σημαίνει αυτό για τους audiophiles.

Με το 1ο συμφωνώ, αν και ανέφερα ότι είναι και ψιλοαναίσθητος.
Τα 500mVrms, έρχονται με είσοδο 350mVrms (είσοδος CD και Radio), 500mVrms (είσοδος Tape). To καλό είναι ότι έχει τεράστιο περιθώριο
υπερφόρτωσης, μπορεί να δεχθει μέχρι 4Vrms σε όλες τις εισόδους του
χωρίς πρόβλημα. Οι προδιαγραφές της Quad γενικώς είναι ιδιόρυθμες
γιατί ο προενισχυτής μπορεί να βγάλει έως και 6Vrms έξοδο, αλλά έτσι
δεν μπορεί να ματσάρει με το φυσικό του ταίρι (405,405/2,606,606/2).

Με το 2ο διαφωνώ τα μεγάλα ποσοστά αρνητικής ανάδρασης, από θεωρητικής απόψεως βελτιώνουν όλα τα εργαστηριακά χαρακτηριστικά των ενισχυτών (έυρως ζώνης, παραμορφώσεις, σταθερότητα, αντίσταση
πηγής κ.α). Στο πρακτικό σκέλος, δέχομαι κάθε συζήτηση και άποψη γιατί
η θεωρία από την πράξη κάποιες φορές απέχει πολύ!



[Macmod]

Απάντηση: Re: Απάντηση: Re: QUAD 72 Χρόνια, τότε - τώρα!

Ευχαριστώ πολύ για την απάντησή σου,με ανέβασε ψυχιλογικά το οτι μου ανέφερες οτι είναι σπάνιο και πολύ καλό κομμάτι ο quad μου.Οσο για τα υπόλοιπα στοιχεία που μου λες κάποια στιγμή θα τα τσεκάρω ,απλα απο περιέργεια να δω και τις υπόλοιπες κρυφές χάρες του!!! Στην πραγματικότητα είναι ζήτημα αν έχει παίξει πάνω απο 70-80 ώρες,,,άστρωτος...

Άστρωτος?! Που ήταν θαμμένος, μιλάμε γιά ενισχυτή 9-11 ετών!
