Οδηγιες κατασκευης Οδηγων (Jigs & Fixtures)
- Thread starter kospap
- Start date
- 31 July 2009
- 8,463
λοιπον. περισσοτερες φωτο αλλη φορα, καθως σημερα ασχοληθηκα με το να το κανω λειτουργικο.
ταβλα κοπης μελαμινης
φτιαχτηκε για τεμαχισμο φυλλων απο μια ντουλαπα που διελυσα. Τα επιπλα σπανια εχουν μεγαλυερο βαθος απο 58cm, εγω το εκανα 60cm.
με το κοκκινο βελος - δυο zero clearance αυλακια, για κοπης σε δυο κατευθυνσεις. Δουλευει πολυ καλα, η ακμη ειαι καθαρη
με το μπλε βελος - καποια στιγμη προσεξα οτι στην τρυπα που ανοιγουν τα τρυπανια μεντεσεδων 35 mm, χωρανε οι κλασσικοι σφικτηρες. οποτε για να πιανονται μικροτερα κομματια, ανοιξα αρκετες τρυπες.
με το πρασινο βελος - δυο σφικτηρες των "100 κιλων"
γενικα μετα τις δοκιμες καταλαβα οτι θελει πολυ προσοχη ο καθαρισμος απο το πριονι -ΚΑΘΕ ΦΟΡΑ- για να γωνιασει ακλα το φυλλο μελαμινης.
στο μελλον ισως μπουν αλουμινογωνιες (μπλε δικοπτομενη γραμμη) σαν οδηγοι γιατι το δισκοπριονο θελει στηριξη στην αλλη πλευρα του δισκου αν δεν υπαρχει μελαμινη απο κατω
και τελος μια φωτο απο το γωνιασμα του κυριως οδηγου...εχω την εντυπωση οτι χανει 0,5mm στα 60cm, αλλα στην πραξη θα το δω κατα την συναρμολογηση του πρωτου επιπλου
ταβλα κοπης μελαμινης
φτιαχτηκε για τεμαχισμο φυλλων απο μια ντουλαπα που διελυσα. Τα επιπλα σπανια εχουν μεγαλυερο βαθος απο 58cm, εγω το εκανα 60cm.
με το κοκκινο βελος - δυο zero clearance αυλακια, για κοπης σε δυο κατευθυνσεις. Δουλευει πολυ καλα, η ακμη ειαι καθαρη
με το μπλε βελος - καποια στιγμη προσεξα οτι στην τρυπα που ανοιγουν τα τρυπανια μεντεσεδων 35 mm, χωρανε οι κλασσικοι σφικτηρες. οποτε για να πιανονται μικροτερα κομματια, ανοιξα αρκετες τρυπες.
με το πρασινο βελος - δυο σφικτηρες των "100 κιλων"
γενικα μετα τις δοκιμες καταλαβα οτι θελει πολυ προσοχη ο καθαρισμος απο το πριονι -ΚΑΘΕ ΦΟΡΑ- για να γωνιασει ακλα το φυλλο μελαμινης.
στο μελλον ισως μπουν αλουμινογωνιες (μπλε δικοπτομενη γραμμη) σαν οδηγοι γιατι το δισκοπριονο θελει στηριξη στην αλλη πλευρα του δισκου αν δεν υπαρχει μελαμινη απο κατω
και τελος μια φωτο απο το γωνιασμα του κυριως οδηγου...εχω την εντυπωση οτι χανει 0,5mm στα 60cm, αλλα στην πραξη θα το δω κατα την συναρμολογηση του πρωτου επιπλου
Attachments
- 31 July 2009
- 8,463
να προσθεσω κατι, για τις φωτο με το γωνιασμα.
την ματσολα και το λαμακι την χρησιμοποιησα για την τελεια ευθυγραμμιση των γωνιων/χαρακων με την βιομηχανικη κοπη των ξυλων..
εφερνα την γωνια προσωπο, την εσφιγγα με σφικτηρες και μετα χτυπουσα το λαμακι με την ματσολα, πανω στις δυο επιφανειες επαφης.
μετα δοκιμαζα με το νυχι.
την ματσολα και το λαμακι την χρησιμοποιησα για την τελεια ευθυγραμμιση των γωνιων/χαρακων με την βιομηχανικη κοπη των ξυλων..
εφερνα την γωνια προσωπο, την εσφιγγα με σφικτηρες και μετα χτυπουσα το λαμακι με την ματσολα, πανω στις δυο επιφανειες επαφης.
μετα δοκιμαζα με το νυχι.
Αυτοί οι οδηγοί είναι πολύ πρακτικοί και βγάζουν πολλές δουλειές που κανονικά γίνονται με σταθερό δισκοπρίονο (παγκοπρίονο). Μια και είσαι στην αρχή της κατασκευής θα σου πρότεινα να πάρεις καμιά ιδέα από το youtube και να βάλεις οδηγούς στο σχέδιο (τις αλουμινογωνίες που λες). Να τους βάλεις πιο ψηλά, για να μπορούν να χωράνε και μεγαλύτερα σε πάχος κομμάτια, όπως πχ καδρόνια 5εκ.
Για το σωστό γώνιασμα υπάρχει το κόλπο με τις 5 κοπές, αν και με τα 0,5χιλ απόκλιση είσαι πολύ κοντά στις 90 μοίρες.
Βάζω εδώ και ένα βιντεάκι από έναν αντίστοιχο οδηγό που θεωρώ ότι είναι από τους καλύτερους του είδους. Εγώ με έναν τέτοιο δούλευα για αρκετό καιρό και ήμουν πολύ ευχαριστημένος.
Για το σωστό γώνιασμα υπάρχει το κόλπο με τις 5 κοπές, αν και με τα 0,5χιλ απόκλιση είσαι πολύ κοντά στις 90 μοίρες.
Βάζω εδώ και ένα βιντεάκι από έναν αντίστοιχο οδηγό που θεωρώ ότι είναι από τους καλύτερους του είδους. Εγώ με έναν τέτοιο δούλευα για αρκετό καιρό και ήμουν πολύ ευχαριστημένος.
- 31 July 2009
- 8,463
η ιδεα που πηρα και θα κανω στο μελλον ειναι η εξης...εχω πολλα ρεταλια καπλαμα "πλατης επιπλων"....θα κοψω και θα βαλω κατω απο τα καθετα ξυλα, αφηνοντας ενα φρυδι 2-3 εκατοστων.
Δεν σκοπευω να το ψηλωσω, γιατι δνε θελω κατι αλλο, ισα ισα θα δυσκολεψει στο κοψιμο της μελαμινης
Δεν σκοπευω να το ψηλωσω, γιατι δνε θελω κατι αλλο, ισα ισα θα δυσκολεψει στο κοψιμο της μελαμινης
Αυτό που έβαλα στο λινκ παραπάνω, εξυπηρετεί για να κόβεις και επιφάνειες και διάφορα πηχάκια - αν την έχεις βρει την άκρη με τις υπόλοιπες κοπές, προχώρα το όπως λες, μόνο για μελαμίνες. Αν μπορείς, βάλε στο πλάνο το στοπ που έχει πάνω στον φράκτη μαζί με μια αυτοκόλλητη μεζούρα - είναι εύκολο και εξυπηρετεί για επαναλαμβανόμενες κοπές στις ίδιες διαστάσεις.
Dionisios
New member
- 9 June 2023
- 2
Καλησπέρα σας,
ενδιαφέρομαι να βρω καπου στην αθήνα holdfast. Μήπως γνωρίζετε που μπορώ να απευθυνθώ?
ελπίζω όχι σε σιδερά
Ελπίζω να το έγραψα στο σωστό σημείο του φόρουμ, γιατι όσο έψαξα δεν βρήκα κάτι σχετικό σε έτερο σημείο της σελίδας.
επίσης στο ελληνικό γκούγκλ η λέξη holdfast βρίσκεται μονάχα σε τούτο το λήμα αυτού του φόρουμ κάνα 2 χρόνια πίσω, γιαυτό και γράφω εδώ. κατά τα άλλα απότι φαίνεται είτε ο έλλην μαραγγός δεν το χρησιμοποιεί, είτε το λέει κάπως αλλιώς :/
ευχαριστώ προκαταβολικά.
ενδιαφέρομαι να βρω καπου στην αθήνα holdfast. Μήπως γνωρίζετε που μπορώ να απευθυνθώ?
ελπίζω όχι σε σιδερά
Ελπίζω να το έγραψα στο σωστό σημείο του φόρουμ, γιατι όσο έψαξα δεν βρήκα κάτι σχετικό σε έτερο σημείο της σελίδας.
επίσης στο ελληνικό γκούγκλ η λέξη holdfast βρίσκεται μονάχα σε τούτο το λήμα αυτού του φόρουμ κάνα 2 χρόνια πίσω, γιαυτό και γράφω εδώ. κατά τα άλλα απότι φαίνεται είτε ο έλλην μαραγγός δεν το χρησιμοποιεί, είτε το λέει κάπως αλλιώς :/
ευχαριστώ προκαταβολικά.

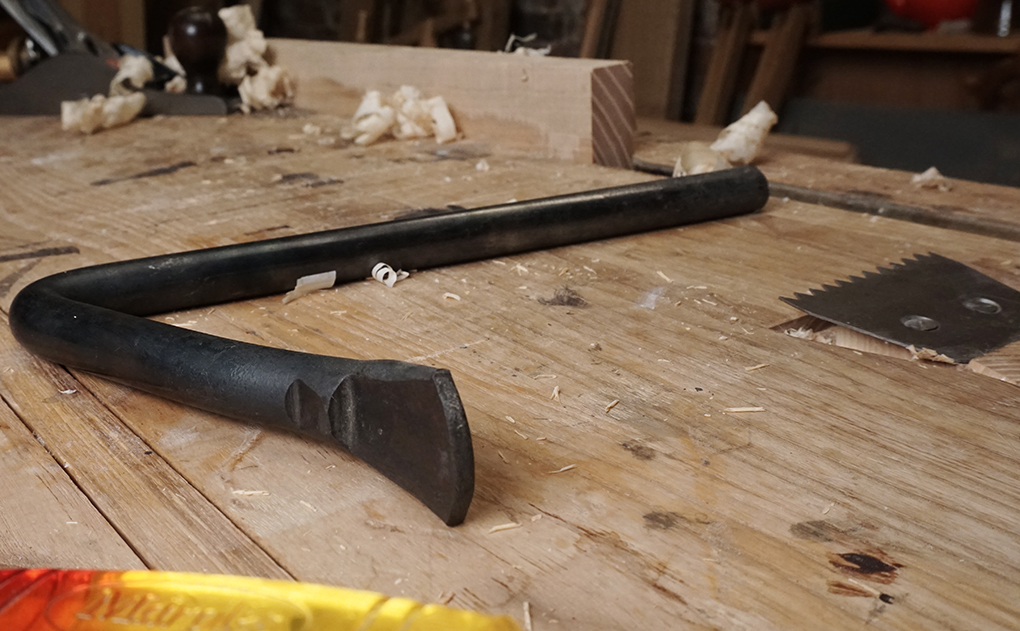

Holdfasts Woodworking - The Workbench Problem Solver.
I love simple solutions, so I love holdfasts woodworking. Keeping one about at the workbench is like adding an extra hand. This is how, where & when I put them to use.
www.theenglishwoodworker.com
Δεν λασκαρει γιατι σφηνωνουν πολυ καλα και επιπλεον εαν μπουν αντικριστα δεν υπαρχει περιθωριο χαλαρωματος.
Παλιο εργαλειο ξυλουργων. Τωρα που θα το βρεις στην Αθηνα δεν γνωριζω!Καλησπέρα σας,
ενδιαφέρομαι να βρω καπου στην αθήνα holdfast. Μήπως γνωρίζετε που μπορώ να απευθυνθώ?
ελπίζω όχι σε σιδερά
Ελπίζω να το έγραψα στο σωστό σημείο του φόρουμ, γιατι όσο έψαξα δεν βρήκα κάτι σχετικό σε έτερο σημείο της σελίδας.
επίσης στο ελληνικό γκούγκλ η λέξη holdfast βρίσκεται μονάχα σε τούτο το λήμα αυτού του φόρουμ κάνα 2 χρόνια πίσω, γιαυτό και γράφω εδώ. κατά τα άλλα απότι φαίνεται είτε ο έλλην μαραγγός δεν το χρησιμοποιεί, είτε το λέει κάπως αλλιώς :/
ευχαριστώ προκαταβολικά.
Δεν ξερω τι παχος ξυλου θελεις να κρατας, αλλα το συγκεκριμενο της wolfcraft ειναι παρομοιας λογικης αλλα πολυ σταθεροτερο.
WOLFCRAFT ΣΦΙΓΚΤΗΡΕΣ ΓΙΑ ΠΑΓΚΟΥΣ ΕΡΓΑΣΙΑΣ ΣΕΤ 2 ΤΕΜ 6176000
Ταχυσφιγκτήρες για πάγκους στήριξης και εργασίας για γρήγορη συγκράτηση.ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:Προσαρμόζονται σε όλες τις πλάκες εργασίας με οπή 20 mm και προσφέρουν περισσότερες δυνατότητες συγκράτησηςΚατάλληλοι για αντικείμενα πάχους έως 35 mm και στρογγυλά αντικείμενα Ø 35 mmΚατασκευή αλουμινίου υψηλής π
www.toolplanet.gr
Πολύ καλά έχει εδώ: https://www.fine-tools.com/ αλλά είναι από Γερμανία και πιασοκωλέ.
Ελλάδα κάνε μια αναζήτηση στη Σπύρου Πάτση, νομίζω κάπου είχε πάρει το μάτι μου πριν χρόνια αλλά μπορεί και να έχω μπερδευτεί, δεν σου εγγυώμαι.
Έχω διαβάσει πάντως πως από τις σφυριές που τρώνε τα σίδερα κάποια στιγμή οι τρύπες του πάγκου ανοίγουν, οπότε μήπως πρέπει να το έχεις υπ' όψην σου;
Ελλάδα κάνε μια αναζήτηση στη Σπύρου Πάτση, νομίζω κάπου είχε πάρει το μάτι μου πριν χρόνια αλλά μπορεί και να έχω μπερδευτεί, δεν σου εγγυώμαι.
Έχω διαβάσει πάντως πως από τις σφυριές που τρώνε τα σίδερα κάποια στιγμή οι τρύπες του πάγκου ανοίγουν, οπότε μήπως πρέπει να το έχεις υπ' όψην σου;
Αυτό είναι που σου έλεγα.
Ίδιας φιλοσοφίας και πιο βολικό για εμένα από το άλλο που θέλει ματσόλα αν δεν κάνω λάθος.
Ίδιας φιλοσοφίας και πιο βολικό για εμένα από το άλλο που θέλει ματσόλα αν δεν κάνω λάθος.
Και ένα update για τον οδηγό τορνίσματος. Στο προηγούμενο post έδειξα πως δουλεύει σε συνεργασία με το σταθερό ρούτερ, στην συνέχεια τελείωσα και με την κατασκευή για να δουλεύει με το οριζόντιο ρούτερ για αντιγραφές (στην ουσία ένας λειαντήρας). Το ΠΣΚ έκανα τις πρώτες δοκιμές και είχα μικτά αποτελέσματα που γράφω στο τέλος.
Για να κινείται το οριζόντιο ρούτερ χρησιμοποίησα την ράγα του παγκοπρίονου στον ένα άξονα και μια ράγα 30mm για τον άλλο άξονα. To ρούτερ το στερέωσα σε 2 κομμάτια κόντρα πλακέ διαμορφωμένα στο κατάλληλο σχήμα με αυτόν τον οδηγό και το σταθεροποίησα με δύο κομμένους σφιγκτήρες σωλήνα.
1. Ξύλο ελάτης για τόρνευση, κομμένο σε οκτάγωνο
2. Φρεζάκι με στρογγυλή μύτη
3. Στηρίγματα για τα πατρόν αντιγραφής, βιδωμένα πάνω στον οδηγό
4. Το "ρούτερ" (Parkside PGS 500)
5. H βάση της ακίδας που ακολουθάει το πατρόν. Για ακίδα είναι ένα αξονάκι, ίδια διάμετρο με το κοπτικό, τοποθετημένο κάθετα.
6. Χειρόβιδες για το κλείδωμα της ακίδας
7. Βάση τρυπανιού που ήρθε μαζί με την μέγγενη μοντελισμού του λιντλ
(Προς αποφυγήν παρεξηγήσεων, να πω ότι κανένα από τα λινκ δεν είναι affiliate ούτε έχω μετοχές σε aliexpress
)
Πρώτα, εκτύπωσα ένα σχέδιο και το κόλλησα με κόλλα για χαρτί σε ένα κομμάτι MDF 6 χιλιοστά.
Μετά κόψιμο στην σταθερή σέγα για τα χοντρά (ακολουθεί λιμάρισμα και γυαλοχαρτάρισμα για την τελική διαμόρωση του πατρόν).
Εδώ μια κοντινή που δείχνει λίγο καλύτερα πως δουλεύει η ακίδα με το πατρόν. Η δουλειά γίνεται ως εξής: αφού διαμορφώσεις το ξύλο σε κύλινδρο , ακουμπάς το φρεζάκι στον κυλίνδρο και κλειδώνεις την ακίδα στο πιο πιο χοντρό σημείο του πατρόν (που στη συγκεκριμένη περίπτωση είναι η βάση του πιονιού-πύργου). Για διακοσμητικές γραμμές αλλάζεις φρεζάκι πχ αυτό ή αυτό.
Το αποτέλεσμα από το φρεζάρισμα είναι κάπως έτσι:
και μετά από γυαλοχαρτάρισμα (πάνω στον τόρνο) κάπως καλύτερα (οι τρύπες για τις πολεμίστρες έγιναν με την πλάκα για indexing του προηγούμενου ποστ):
Μέχρι τώρα το συμπέρασμα είναι ότι για αντιγραφές ακριβείας (πχ να βγάλεις 2 ίδια πιόνια) δεν παίζει. Η διαμόρφωση με το ρούτερ αφήνει πολύ άγρια επιφάνεια και θέλει πολύ γυαλοχαρτάρισμα με το χέρι όπου χάνεται η όποια ακρίβεια δίνει το πατρόν. Επίσης, οι διακοσμητικές γραμμές πρέπει να έχουν κάποια απόσταση αλλιώς σπάει το ξύλο ανάμεσα (όπως φαίνεται στην προηγούμενη φωτογραφία). Και τα εξογκώματα έχουν θέματα όπως με το πιόνι-βασιλιά, οπότε τα κάνεις μεγαλύτερα και μετά τα φέρνεις με γυαλόχαρτο.
Στα καλά: για απλά σχήματα όπως είναι η κορίνα αριστερά το αποτέλεσμα είναι μια χαρά ( η επιπλέον δοκιμή εδώ ήταν να βαφτούν μαύρες οι εσοχές, αλλά πότισε το ξύλο βαθιά έξω από την εσοχή). Επίσης, για πολύπλοκα σχήματα που δεν χρειάζονται να βγουν ακριβώς ίδια μεταξύ τους μπορείς να πάρεις ωραίο αποτέλεσμα αρκεί να κάνεις τα χοντρά με το ρούτερ και την τελική διαμόρφωση με γυαλόχαρτο.
Αν υπάρχει οποιαδήποτε συμβουλή για βελτιώσεις (από τορναδόρους και μη) είναι ευπρόσδεκτη. Να πω ότι οι δοκιμές έγιναν σε ξύλο ελάτης και καστανιάς, με διάφορα φρεζάκια (ίσια, στρογγυλά, ελικοειδή, ανάποδα ελικοειδή) όλα με το ίδιο (κακό) αποτέλεσμα.
Για να κινείται το οριζόντιο ρούτερ χρησιμοποίησα την ράγα του παγκοπρίονου στον ένα άξονα και μια ράγα 30mm για τον άλλο άξονα. To ρούτερ το στερέωσα σε 2 κομμάτια κόντρα πλακέ διαμορφωμένα στο κατάλληλο σχήμα με αυτόν τον οδηγό και το σταθεροποίησα με δύο κομμένους σφιγκτήρες σωλήνα.
1. Ξύλο ελάτης για τόρνευση, κομμένο σε οκτάγωνο
2. Φρεζάκι με στρογγυλή μύτη
3. Στηρίγματα για τα πατρόν αντιγραφής, βιδωμένα πάνω στον οδηγό
4. Το "ρούτερ" (Parkside PGS 500)
5. H βάση της ακίδας που ακολουθάει το πατρόν. Για ακίδα είναι ένα αξονάκι, ίδια διάμετρο με το κοπτικό, τοποθετημένο κάθετα.
6. Χειρόβιδες για το κλείδωμα της ακίδας
7. Βάση τρυπανιού που ήρθε μαζί με την μέγγενη μοντελισμού του λιντλ
(Προς αποφυγήν παρεξηγήσεων, να πω ότι κανένα από τα λινκ δεν είναι affiliate ούτε έχω μετοχές σε aliexpress
)Πρώτα, εκτύπωσα ένα σχέδιο και το κόλλησα με κόλλα για χαρτί σε ένα κομμάτι MDF 6 χιλιοστά.
Μετά κόψιμο στην σταθερή σέγα για τα χοντρά (ακολουθεί λιμάρισμα και γυαλοχαρτάρισμα για την τελική διαμόρωση του πατρόν).
Εδώ μια κοντινή που δείχνει λίγο καλύτερα πως δουλεύει η ακίδα με το πατρόν. Η δουλειά γίνεται ως εξής: αφού διαμορφώσεις το ξύλο σε κύλινδρο , ακουμπάς το φρεζάκι στον κυλίνδρο και κλειδώνεις την ακίδα στο πιο πιο χοντρό σημείο του πατρόν (που στη συγκεκριμένη περίπτωση είναι η βάση του πιονιού-πύργου). Για διακοσμητικές γραμμές αλλάζεις φρεζάκι πχ αυτό ή αυτό.
Το αποτέλεσμα από το φρεζάρισμα είναι κάπως έτσι:
και μετά από γυαλοχαρτάρισμα (πάνω στον τόρνο) κάπως καλύτερα (οι τρύπες για τις πολεμίστρες έγιναν με την πλάκα για indexing του προηγούμενου ποστ):
Μέχρι τώρα το συμπέρασμα είναι ότι για αντιγραφές ακριβείας (πχ να βγάλεις 2 ίδια πιόνια) δεν παίζει. Η διαμόρφωση με το ρούτερ αφήνει πολύ άγρια επιφάνεια και θέλει πολύ γυαλοχαρτάρισμα με το χέρι όπου χάνεται η όποια ακρίβεια δίνει το πατρόν. Επίσης, οι διακοσμητικές γραμμές πρέπει να έχουν κάποια απόσταση αλλιώς σπάει το ξύλο ανάμεσα (όπως φαίνεται στην προηγούμενη φωτογραφία). Και τα εξογκώματα έχουν θέματα όπως με το πιόνι-βασιλιά, οπότε τα κάνεις μεγαλύτερα και μετά τα φέρνεις με γυαλόχαρτο.
Στα καλά: για απλά σχήματα όπως είναι η κορίνα αριστερά το αποτέλεσμα είναι μια χαρά ( η επιπλέον δοκιμή εδώ ήταν να βαφτούν μαύρες οι εσοχές, αλλά πότισε το ξύλο βαθιά έξω από την εσοχή). Επίσης, για πολύπλοκα σχήματα που δεν χρειάζονται να βγουν ακριβώς ίδια μεταξύ τους μπορείς να πάρεις ωραίο αποτέλεσμα αρκεί να κάνεις τα χοντρά με το ρούτερ και την τελική διαμόρφωση με γυαλόχαρτο.
Αν υπάρχει οποιαδήποτε συμβουλή για βελτιώσεις (από τορναδόρους και μη) είναι ευπρόσδεκτη. Να πω ότι οι δοκιμές έγιναν σε ξύλο ελάτης και καστανιάς, με διάφορα φρεζάκια (ίσια, στρογγυλά, ελικοειδή, ανάποδα ελικοειδή) όλα με το ίδιο (κακό) αποτέλεσμα.
Last edited:
Δημητρό, αρχικά μπράβο σου γιατί είσαι μερακλής και ψάχνεσαι. Κι όποιος ψάχνεται στο τέλος δικαιώνεται!
Η δική μου η συμβουλή είναι:
1.
Διαφορετικό ξύλο, αυτά που χρησιμοποίησες δεν κάνουν γι’αυτή τη δουλειά. Ξεκίνα με οξιά και αργότερα, ανάλογα το αποτέλεσμα, θα χρησιμοποιήσεις και πιο καλά ( και ακριβά) ξύλα.
2.
Κοπτικά αριστης ποιότητας, αν είναι δυνατόν «ξυράφι».
3.
Οι μαύρες γραμμές γίνονται με σύρμα και κάψιμο κι όχι με βάψιμο, αν και στην οξιά το αποτέλεσμα θα είναι πολύ καλύτερο ακόμα και με βάψιμο.
Αυτά προς το παρόν κι αν θυμηθώ και κάτι άλλο τα ξαναλέμε.
Η δική μου η συμβουλή είναι:
1.
Διαφορετικό ξύλο, αυτά που χρησιμοποίησες δεν κάνουν γι’αυτή τη δουλειά. Ξεκίνα με οξιά και αργότερα, ανάλογα το αποτέλεσμα, θα χρησιμοποιήσεις και πιο καλά ( και ακριβά) ξύλα.
2.
Κοπτικά αριστης ποιότητας, αν είναι δυνατόν «ξυράφι».
3.
Οι μαύρες γραμμές γίνονται με σύρμα και κάψιμο κι όχι με βάψιμο, αν και στην οξιά το αποτέλεσμα θα είναι πολύ καλύτερο ακόμα και με βάψιμο.
Αυτά προς το παρόν κι αν θυμηθώ και κάτι άλλο τα ξαναλέμε.
Last edited:
