Ευχαριστω Γιαννη!! :ernaehrung004:
Bλεπω τωρα που μονταρω τις φωτογραφιες οτι δεν εχω τραβηξει πολλες, προφανως με συνεπηρε ο οιστρος της δημιουργιας με το καινουριο προτζεκτακι.
Τα βασικα σταδια ειναι απλα ομως. Ο ατσαλινος αξονας/εμβολο ειναι το σπουδαιοτερο εξαρτημα στην συγκεκριμενη κατασκευη και αυτο που την κανει ιδιαιτερη.
Τυχαια επεσα επανω του οταν εψαχνα αναμεσα σε διαφορα ρεταλια για κατι ξυλινο που θα επαιζε σχεδον τον ιδιο ρολο.

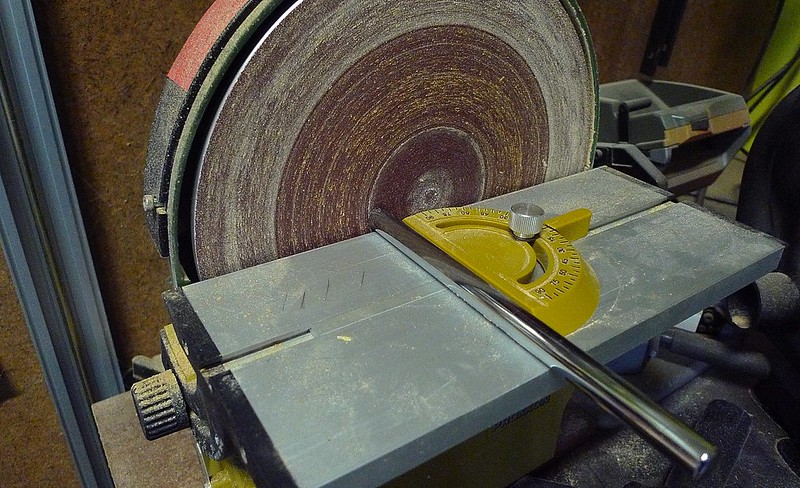

Το πρωτο μελημα ηταν να τον κοψω σε συγκεκριμενο μεγεθος και κυριως να καθετοποιησω με ακριβεια την τομη. Αυτο εγινε στο κυκλικο τριβειο.
Επειτα επρεπε να τρυπησω ενα ρεταλι με τρυπανι των 12μμ οπου θα φιλοξενουσε την μικρη μεγγενη και επισης τον αξονα που θα περνουσε απο μεσα του.

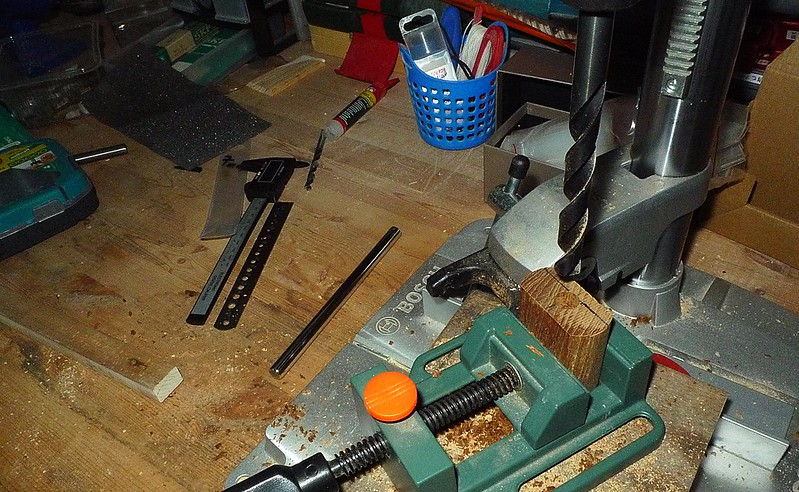

Εδω το τρυπημα του ρεταλιου το οποιο εγινε με 10 ξυλοτρυπανο και μετα με 12αρι τρυπανι μεταλλου.Τα μεγαλα μεγεθη ξυλοτρυπανων που εχω δεν χωρανε κατα υψος στο κολωνατο.
σ

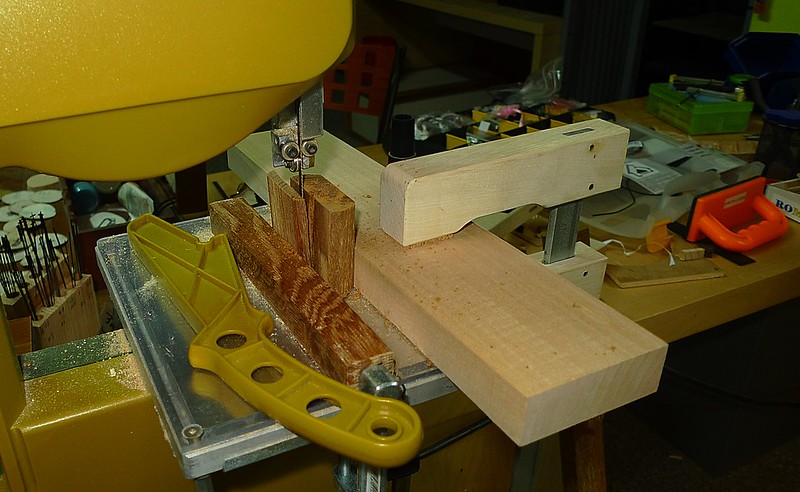

Επειτα το ρεταλι επρεπε να κοπει σχεδον στην μεση για να φαινεται ο αξονας που θα περνουσε και να μπορει η μεγγενη να τον σταθεροποιει.
Αυτο εγινε με την πριονοκορδελα και σιγα σιγα και προσεκτικα με δυο οδηγους για να κοπει εντελως ευθεια.
Εδω βλεπουμε το κομμενο ρεταλι βιδωμενο στην ξυλινη βαση οπου απο την πανω μερια εχει βιδωθει η μεγγενη και απο την κατω εχει φωλιασει και πηγαινοερχεται ο αξονας.
Παραπανω βλεπουμε οτι εχει λειανθει το πανω μερος του αξονα για να μπορει να τον σταθεροποιει καλυτερα η μεγγενη.

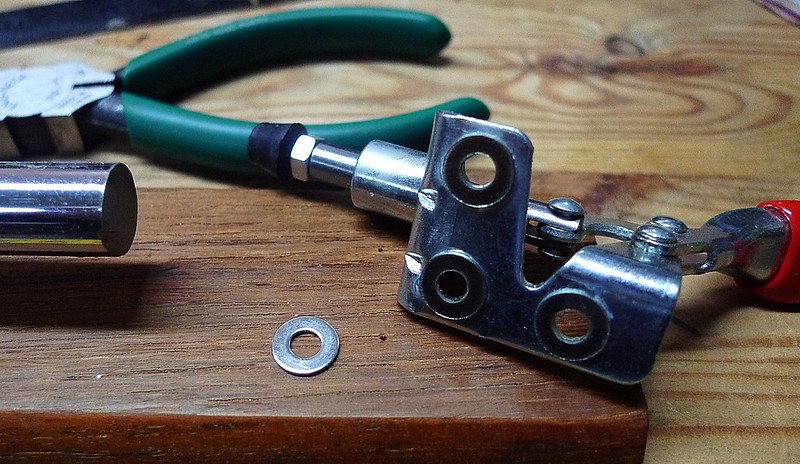

Εδω μια μικρη τροποποιηση στην αλλη μεγγενη οπου πριν βιδωθει χρειαστηκε να μπουν 2 σετ ροδελες στην καθε τρυπα ωστε να ερθει στην ευθεια με τον αξονα.
Εδω βλεπουμε οτι υπαρχει σωστη ευθυγραμμιση πλεον.

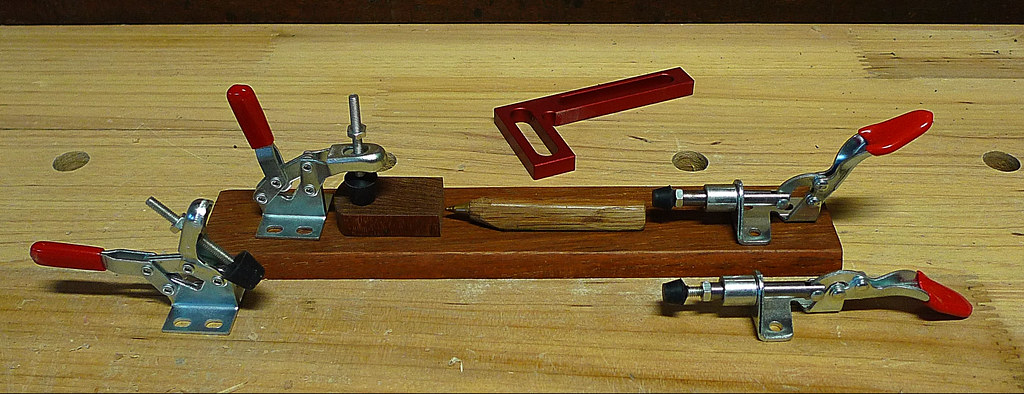

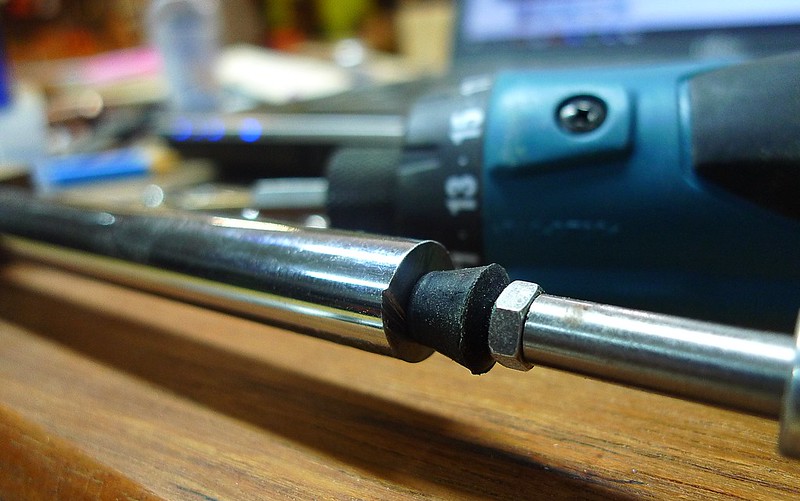

Και εδω το τελικο προιον στο οποιο πρεπει να μπει ενα 'παπουτσακι' στον αξονα για να μην πληγωνει τα εξαρτηματα.
Αν υπαρχει καποια ιδεα για 'παπουτσακι' στο δεξι ακαλυπτο μερος του μεταλλικου αξονα, ας την μοιραστει
